В статье рассказываем, как работает ПО CypCut, и разбираем основные функции, которые напрямую влияют на точность, скорость обработки и расход материала при серийной работе с металлом на лазерном станке с ЧПУ.

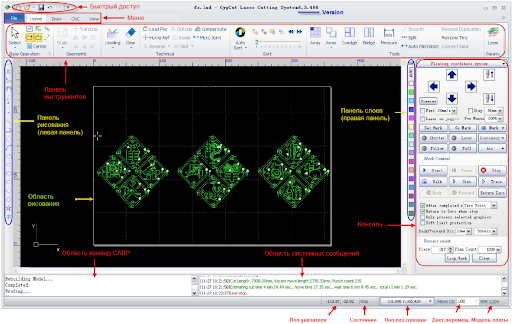

CypCut — это управляющее программное обеспечение, через которое оператор готовит задания и запускает работу лазерного станка с ЧПУ. Программа связывает чертеж и оборудование, позволяя точно управлять резкой и гравировкой металла. Расскажем о преимуществах этого ПО.
Назначение и ключевые характеристики CypCut
CypCut используется для подготовки и выполнения заданий лазерной обработки. В программе импортируют чертежи, проверяют и корректируют контуры, формируют раскладку деталей на листе и задают порядок обработки.
Отдельный блок — технологические настройки. В CypCut задаются параметры резки и прошивки, высота реза, тип и давление газа. Эти режимы можно сохранять и применять повторно при работе с одинаковыми материалами и толщинами.
Функциональные возможности CypCut для лазерной резки
Основная ценность CypCut для лазерной резки — в том, что программа дает оператору полный контроль над процессом, а не просто запускает обработку детали по чертежу. В программе задается траектория обработки, порядок реза контуров, направление движения, точки входа и выхода, а также микроперемычки для удержания деталей в листе.
Прошивка настраивается как отдельная операция и может выполняться разными способами в зависимости от материала и толщины. Это важно при работе с толстыми листами и отражающими металлами, где от качества прошивки зависит дальнейший рез.
Для ускорения обработки CypCut позволяет оптимизировать перемещения между контурами и сокращать холостые ходы без ухудшения качества кромки.

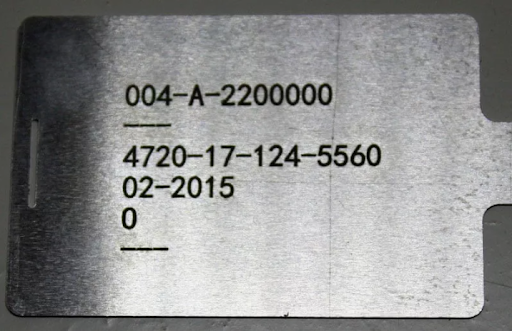

Возможности гравировки по металлу в CypCut
В CypCut гравировка на металле настраивается и выполняется в рамках одного задания вместе с резкой. Это позволяет без дополнительных файлов и переключений ПО совмещать контурную резку, нанесение маркировки и технологических меток на одной детали.
Для маркировки используют режимы с пониженной мощностью и высокой скоростью, при которых снимается поверхностный слой металла. При необходимости параметры адаптируют под более глубокую гравировку за счет изменения скорости, мощности или количества проходов. Все операции выполняются автоматически в заданной последовательности.

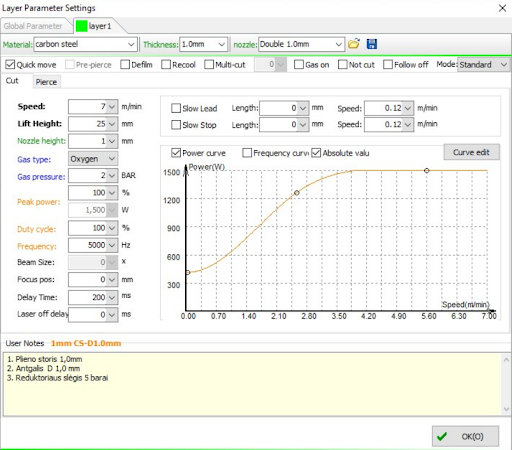

Параметры лазерной резки в CypCut
В CypCut параметры резки задают явно и разделяют по этапам обработки:
- Скорость и мощность источника. В программе они могут отличаться для прошивки, основного реза, углов и мелких элементов.
- Прошивка. Настраивается отдельно от резки. Для нее задаются собственные значения мощности, времени, высоты и пауз. Это критично при работе с толстыми листами, нержавеющей сталью и алюминием: корректная прошивка снижает разбрызгивание металла, уменьшает нагрузку на оптику и обеспечивает стабильный старт реза.
- Высота реза и фокусировка. В CypCut можно использовать разные значения для прошивки и резки и работать с автоматической коррекцией по датчику высоты. Это особенно важно при резке листов с неровностями или остаточными напряжениями, где фиксированная высота приводит к нестабильному результату.
- Параметры газа: тип, давление и задержки включения. Эти настройки напрямую связаны с чистотой реза и количеством окалины.
CypCut помогает точно настроить работу лазерного станка под материал, толщину и геометрию детали.
Преимущества и уникальный функционал для оператора
Работу оператора облегчают следующие функции программы для лазера CypCut:

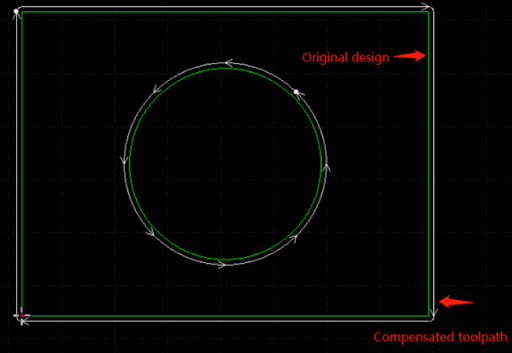

- Kerf Compensation. Позволяет учитывать ширину лазерного луча и получать точные размеры деталей и отверстий. Значение компенсации настраивается отдельно для материалов, толщин и внутренних/внешних контуров и может сохраняться в пользовательских настройках.
- Fine. Перемещение контуров и кривых на заданное числовое значение с клавиатуры исключает неточные сдвиги и снижает риск брака при позиционировании.
- Step. Задает фиксированный шаг смещения, например, при отступе от края листа. Упрощает точную раскладку без ручных замеров.
- Cooling Point. Остановка реза в заданной точке с подачей рабочего газа без движения. Используется для снижения перегрева материала, чаще всего на углах и сложных участках.

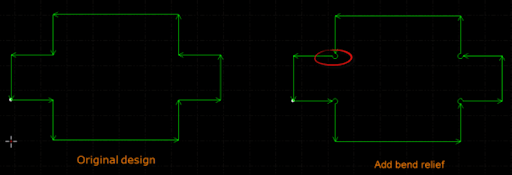

- RingCut. Формирование небольшой петли возле угла без снижения скорости резки. Дает материалу время остыть и снижает риск подплавления и деформаций на внутренних и внешних углах.
- Nesting. Компактное размещение элементов на листе с минимальными зазорами. Сокращает расход материала, уменьшает холостые перемещения и общее время резки.
- Fly Cut. Высокоскоростная резка тонких материалов без остановки луча и прошивки. Используется для повторяющихся элементов и позволяет сократить время цикла.
- Edge Seek. Автоматическое определение положения прямоугольного листа с помощью датчика. Позволяет компенсировать перекос укладки без ручной корректировки координат.
- Micro Joint. Создание микросоединений между деталью и листом. Детали не выпадают после резки и легко отделяются вручную, что упрощает сортировку и транспортировку.
- Coedge. Объединение заготовок с общими кромками в одну группу. Исключает дублирующий рез, сокращает длину траектории и повышает производительность при плотной раскладке.
Подробную информацию об этих и других функциях программы можно найти в инструкции для системы управления лазерной резкой CypCut. Скачайте ее на официальном сайте производителя ЧПУ.
Заключение
CypCut — это управляющее ПО, которое позволяет точно настраивать лазерную резку и гравировку, контролировать процесс и получать стабильный результат в производственных условиях. Программа понятна оператору, отличается гибкостью настроек и хорошо подходит для серийной работы с металлом.
