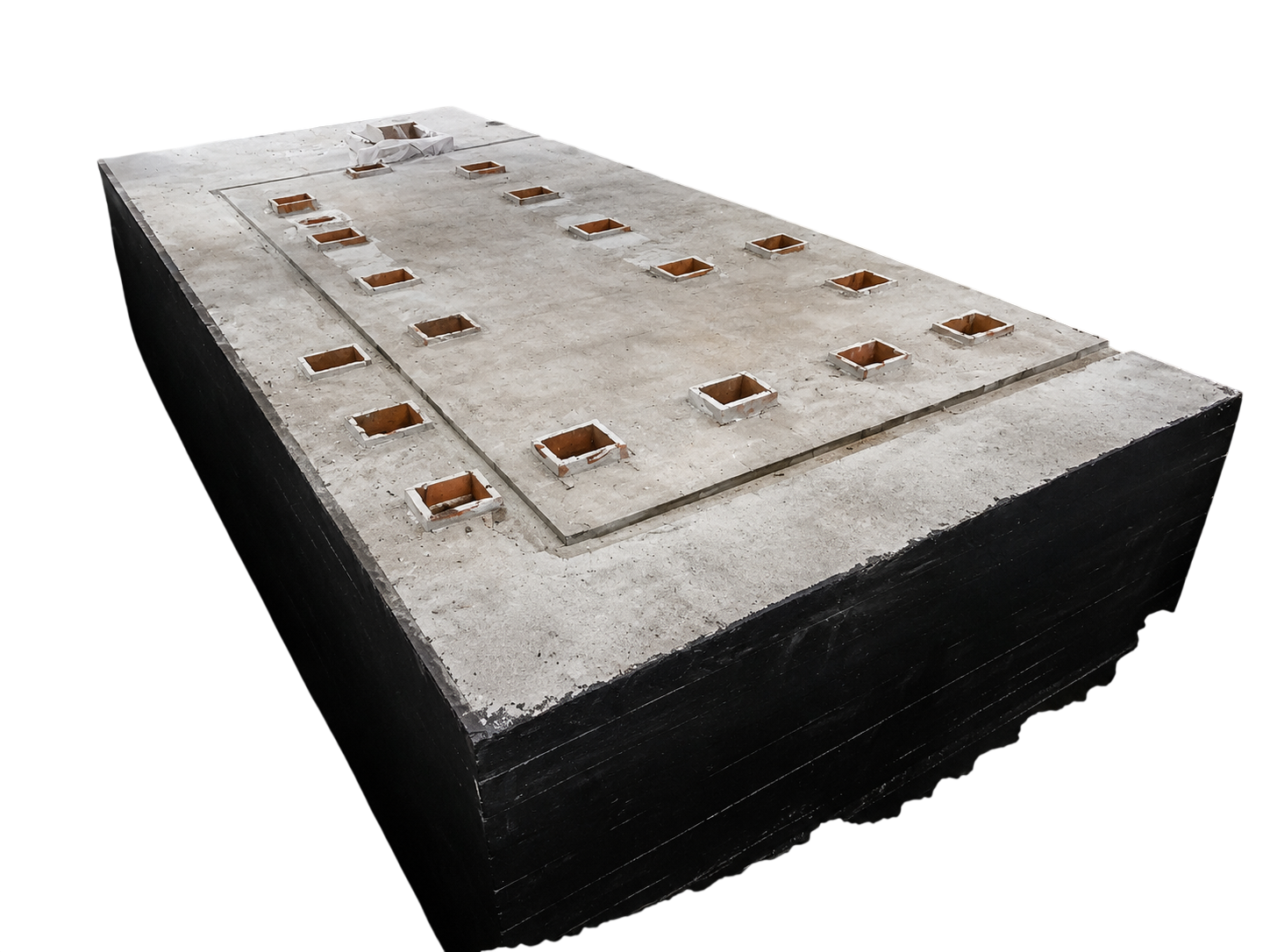

Разбираем, для чего станку с ЧПУ нужен отдельный фундамент, как рассчитать его параметры, что должно быть на чертеже и какие правила монтажа важно соблюдать.
При установке станка прямо на пол цеха точность обработки гарантировать нельзя: поверхность прогибается под массой, передает на станину вибрации от соседнего оборудования и внутрицехового транспорта. В результате появляются отклонения по размерам, волнистость обработанной поверхности, ускоряется износ направляющих и шпинделя. Фундамент воспринимает вес станка, гасит вибрации и задает стабильную геометрию основания. Ниже разберем, как его рассчитать, начертить и смонтировать.
Зачем нужен фундамент под станок
Станина рассчитана на опору о неподвижную поверхность. Стоит основанию деформироваться — меняется взаимное положение направляющих, появляется неперпендикулярность осей: погрешность основания переходит в погрешность обработки.
При фрезеровании и точении силы резания меняют направление, к ним прибавляются реверсы подач, разгон и торможение тяжелых узлов. Массивный фундамент под токарный и фрезерный станок за счет собственной инерции гасит эти колебания, а виброразрыв с полом цеха не пускает на станину вибрации от соседнего оборудования.

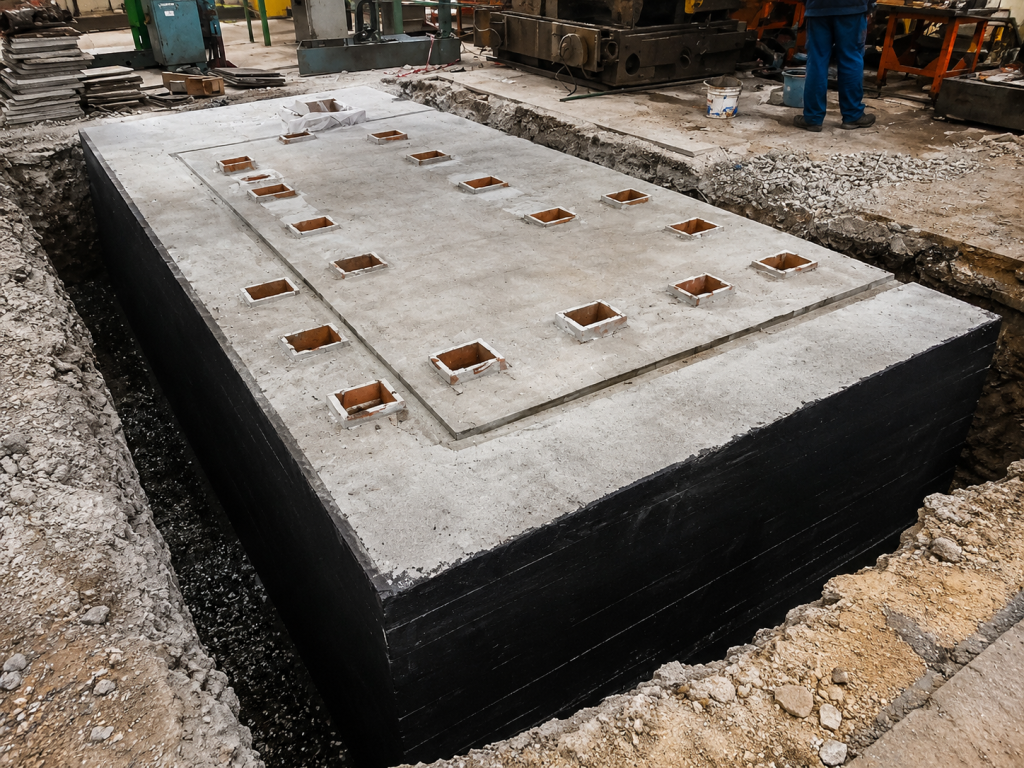

Тип основания определяется массой оборудования и требованиями к точности, а необходимость установки свай — состоянием грунта.
| Тип | Когда применяют | Особенности |
| Опора на существующий пол цеха | Легкие и компактные станки | Без отдельного фундамента, только выверка по уровню; подходит для нежесткой обработки, а для высокоточных станков — при установке на активные виброопоры |
| Монолитная плита (сплошной фундамент) | Большинство станков с ЧПУ среднего класса | Универсальное решение, равномерно распределяет нагрузку, гасит вибрации |
| Массивный блочный фундамент | Тяжелые и прецизионные станки, ударные нагрузки | Большая собственная масса, обязателен виброразрыв |
| Свайный и свайно-ростверковый фундамент | Слабые, насыпные, пучинистые грунты, высокий уровень грунтовых вод | Передает нагрузку на плотные несущие слои грунта; под динамические нагрузки требует проверки на колебания по СП 26.13330 |
Требования к фундаменту станка
Качественные критерии, которым должно соответствовать основание:
- Жесткость. Фундамент не должен заметно прогибаться под весом станка и силами резания.
- Несущая способность грунта. Давление под подошвой не должно превышать расчетного сопротивления грунта.
- Заложение ниже глубины промерзания. Для фундаментов, связанных с грунтом, подошву располагают ниже уровня сезонного промерзания, иначе морозное пучение приподнимает и перекашивает основание. Если фундамент находится в отапливаемом цехе или опирается на пол с подогревом и грунт под ним не промерзает, это требование смягчается — глубину заложения назначают из условий жесткости и нагрузки.
- Отстройка от резонанса. Собственная частота системы «фундамент — грунт» должна отличаться от частот возмущающих сил станка на 30–40%. Если частоты сближаются, амплитуда колебаний резко растет, что грозит потерей точности и разрушением основания.
- Виброизоляция. Между фундаментом станка, полом цеха и фундаментами соседнего оборудования предусматривают зазор или упругий разрыв — прокладку толщиной не менее 25 мм.
- Ровность опорной поверхности. Поверхность под станину выдерживают в пределах допуска, указанного в руководстве по эксплуатации оборудования.
Расчет и проектирование ведут по действующим нормам: СП 22.13330.2016 «Основания зданий и сооружений» и СП 26.13330.2012 «Фундаменты машин с динамическими нагрузками». Отправная точка любого расчета — паспорт станка и руководство по эксплуатации. Из них берут установочные размеры, массу, расположение опор, допустимые отклонения основания и требования к виброизоляции.
Насколько жесткими будут требования, зависит от класса точности станка. По ГОСТ 8-82E металлорежущие станки делят на пять классов: Н — нормальной точности, П — повышенной, В — высокой, А — особо высокой и С — особо точные (мастер-станки). Чем выше класс, тем меньше допустимые колебания и отклонения основания: для станков класса Н хватает типового фундамента, а высокоточные и особоточные (В, А, С) требуют наиболее жесткого основания, тщательной отстройки от резонанса и точной выверки.
Вес станка и фундамента: как рассчитать нагрузку
Для расчета потребуются данные о нагрузках:
- Статической — это масса станка по паспорту, масса максимальной заготовки и оснастки, а также собственный вес фундамента. Последний параметр зависит от его объема и плотности бетона (порядка 2400–2500 кг/м³ для тяжелых марок).
- Динамической — это силы резания, инерция движущихся узлов при разгоне и реверсе, неуравновешенность вращающихся частей. По СП 26.13330 динамическую нагрузку определяют отдельно — по паспортным данным станка о возмущающих силах. Для предварительной прикидки иногда пользуются коэффициентом динамичности: статическую нагрузку увеличивают в 1,2–1,5 раза для станков с плавными режимами (для машин I типа ориентируются на ~1,3) и сильнее — для ударных и реверсивных. Но точный расчет динамики — отдельная инженерная задача, и конкретные значения зависят от модели и режимов резания.
Сумма составляющих дает расчетную нагрузку на грунт. Ее сравнивают с несущей способностью грунта.
Расчет фундамента под станок
Рассчитать предстоит сразу несколько параметров:
- Площадь подошвы. Давление под фундаментом токарного или фрезерного станка не должно превышать расчетного сопротивления грунта R: p = N / A ≤ R, где A — площадь подошвы, а N — полная вертикальная нагрузка: вес станка, фундамента и заготовки вместе. В развернутом виде N = (m_ст + m_ф + m_заг) · g, где m_ст — масса станка, m_ф — масса фундамента, m_заг — масса максимальной заготовки, g — ускорение свободного падения. Отсюда минимальная площадь подошвы: A_min = (m_ст + m_ф + m_заг) · g / R. Значение R принимают по результатам инженерно-геологических изысканий или по табличным данным для типа грунта согласно СП 22.13330.
- Массу фундамента. Для снижения колебаний массу фундамента назначают кратной массе станка, причем коэффициент зависит от характера нагрузки. При преимущественно статической работе ориентируются на 0,6–1,5 массы станка, при выраженной динамике (реверсы, ударные режимы) — на 2–3. Для прецизионного оборудования коэффициент поднимают еще выше, вплоть до 4–5. Чем больше масса основания, тем меньше амплитуда вынужденных колебаний.
- Толщину плиты и заглубление. Их задают из условия жесткости и заложения ниже глубины промерзания. Толщину проверяют на продавливание и изгиб от сосредоточенных нагрузок в зонах опор станины: расчет ведут по СП 63.13330, рассматривая пирамиду продавливания под углом 45°. Для станков малой и средней массы, где давление в опорах невелико, такая проверка часто не требуется.
- Проверку на осадку и колебания. Для точного оборудования по СП 26.13330 проверяют, что амплитуда колебаний фундамента не превышает допустимую для класса станка, а собственная частота системы отстроена от частот возмущающих сил.
Для тяжелых и ответственных станков расчет выполняют по СП 26.13330 или поручают специализированной проектной организации.
Чертеж фундамента под станок
Результаты расчета переносят на рабочую схему, по которой ведут бетонирование. На чертеже фундамента под портальный или другой станок указывают:
- план и разрезы — габариты основания, отметки верха плиты и подошвы относительно уровня пола;
- схему армирования — диаметр и шаг арматуры, число сеток, защитный слой бетона;
- привязку станка — опорные точки станины, оси и установочные размеры по паспорту;
- закладные элементы — фундаментные (анкерные) болты или колодцы под них, каналы под кабель и СОЖ;
- виброизоляцию и спецификацию — границы зазора с полом, марку бетона, класс арматуры, упругие материалы.
Установочные размеры из паспорта станка увязывают с разметкой анкеров. При ошибке в положении анкеров станина не встает на опорные точки.

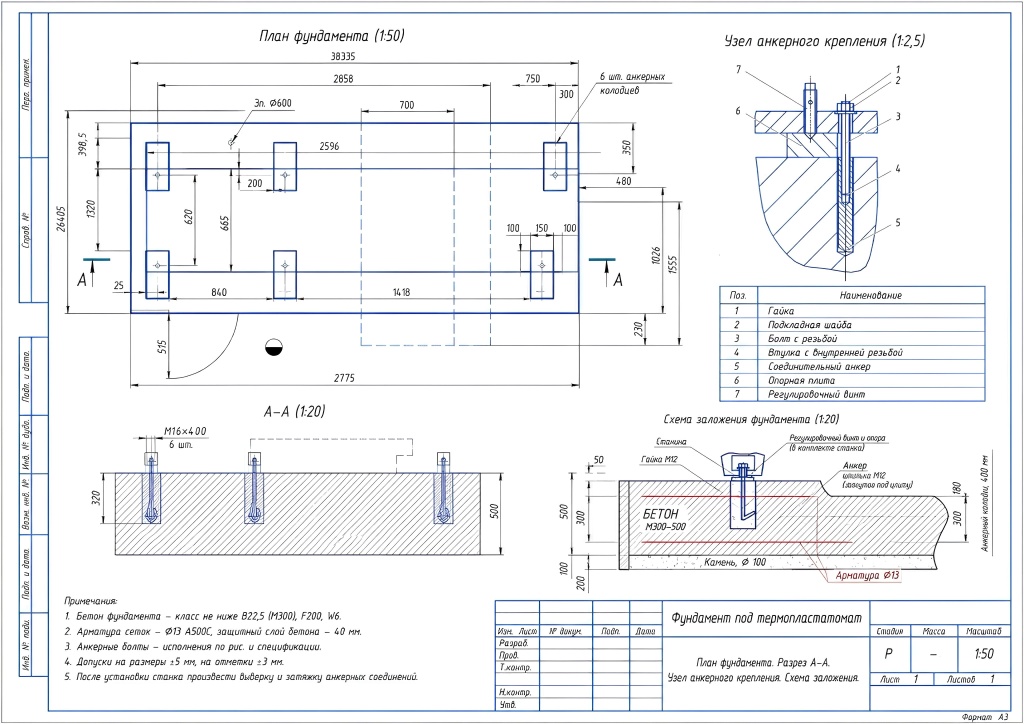

Типовой чертеж фундамента под станок с ЧПУ
Разрабатывать чертеж с нуля обычно не приходится: у большинства производителей станков в комплекте документации уже есть готовый план фундамента. На нем указаны требуемый грунт и его несущий слой, толщина песчано-щебеночной подушки, расположение колодцев под анкерные болты, привязочные и установочные размеры. В этом случае задача сводится к тому, чтобы привязать типовой чертеж производителя к конкретному цеху и грунтовым условиям, а полный расчет нужен лишь при отсутствии заводской схемы или для тяжелых и прецизионных станков.
Монтаж: пошаговая инструкция
- Разметка и выемка грунта. Оси и габариты переносят с чертежа на площадку, отрывают котлован до проектной отметки ниже глубины промерзания.
- Подготовка основания. Дно уплотняют, отсыпают и трамбуют песчано-щебеночную подушку, устраивают бетонную подготовку под гидроизоляцию.
- Опалубка и виброразрыв. Опалубку выставляют по размерам плиты, по периметру закладывают упругий материал, отделяющий фундамент от пола цеха.

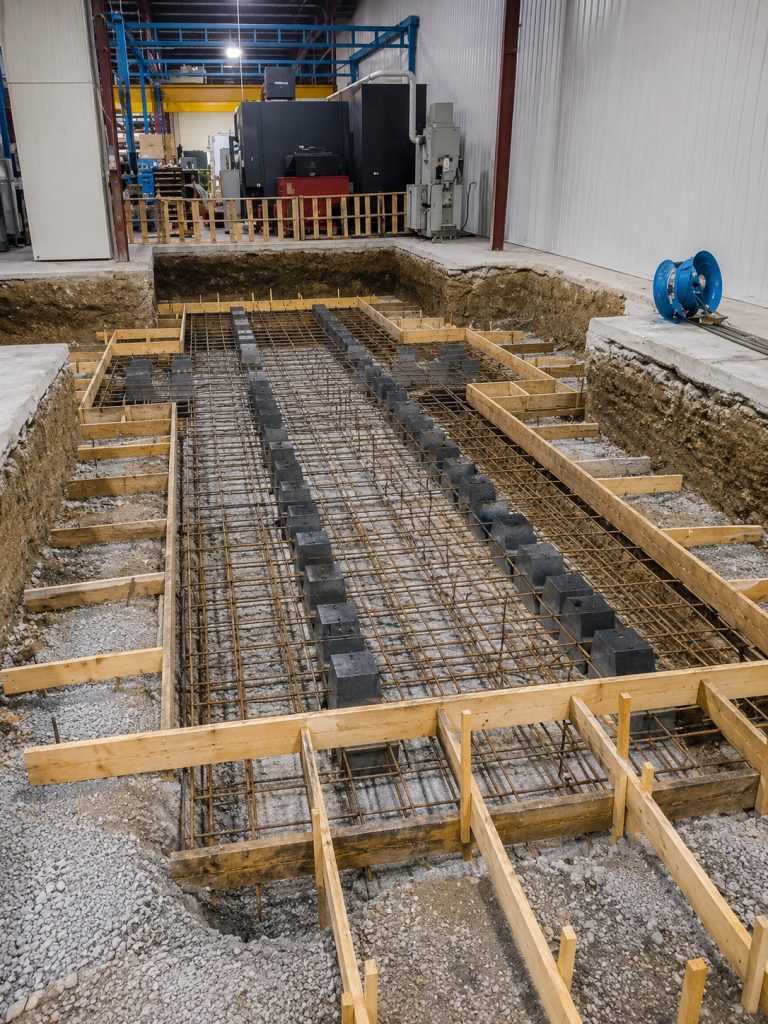

- Армирование. Каркас вяжут по схеме армирования, выдерживая шаг сеток и защитный слой бетона с помощью фиксаторов. Для фундаментов станков по СП 26.13330 это обычно сетки из стержней диаметром 8–10 мм с квадратной ячейкой около 300 мм и защитным слоем 20–30 мм. Точные параметры берут из расчета.
- Установка анкеров. Фундаментные болты выставляют по шаблону, повторяющему присоединительные размеры станины, либо формируют колодцы под них. От точности шаблона зависит вся последующая установка. Крепить станок болтами нужно не всегда: жесткую и компактную станину, которая сама держит геометрию, достаточно поставить на регулируемые опоры без анкеровки. Болты обязательны для станков высокой точности и для тяжелых длинных станков, у которых станине не хватает собственной жесткости.
- Бетонирование. Бетон проектной марки укладывают без перерывов и уплотняют вибратором, чтобы в теле плиты и у анкеров не осталось раковин.
- Выдержка и уход. Бетон набирает прочность под укрытием и при увлажнении. До набора проектной прочности нагружать фундамент для токарного или фрезерного станка нельзя.
Установка станка на фундамент

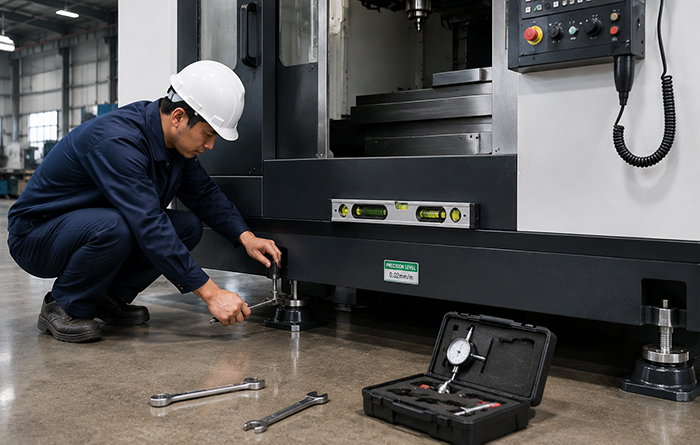

После набора прочности станок заводят на основание и позиционируют по осям. Под опорные точки станины подводят клинья, башмаки или регулируемые виброопоры и выверяют по уровню — продольно и поперечно, в пределах допуска из паспорта. Ориентировочно это 0,02–0,05 мм/м для станков нормальной точности, около 0,01 мм/м для повышенной и до 0,005 мм/м для высокоточных; значение всегда берут из паспорта. Точность контролируют прецизионным или лазерным уровнем.
Затем фундаментные болты затягивают крест-накрест в несколько проходов, доводя усилие до контрольного момента динамометрическим ключом — равномерная затяжка не дает перекосить станину. После затяжки выверку повторяют. Зазор под станиной заполняют безусадочной подливкой — она обеспечивает равномерный контакт с основанием по всей опорной площади. Под заливку оставляют пространство не менее 50 мм с боков станины и до 150 мм со стороны подачи смеси, чтобы состав свободно растекался и заполнял зону без пустот. Применяют безусадочные составы класса R4 по ГОСТ Р 56378-2015.
В завершение установки токарного или другого станка на фундамент проверяют геометрию под нагрузкой и делают пробные проходы, после чего оборудование передают в эксплуатацию.
Заключение
Фундамент под станок с ЧПУ — расчетный элемент, от которого зависят точность и ресурс оборудования. Порядок работы остается общим для всех случаев: собрать нагрузки, рассчитать плиту и проверить грунт, перенести расчет на чертеж с точной привязкой анкеров, забетонировать и выверить станок по уровню.
