В статье рассматриваем требования к закреплению заготовки для обработки на фрезерных станках с ЧПУ и типичные ошибки, которые допускаются на этом этапе.
Крепление заготовки на столе фрезерного станка напрямую влияет на результат обработки. Ошибки на этом этапе могут привести к отклонениям по размерам, ухудшению шероховатости поверхности, сколам режущей кромки, повреждению заготовки или поломке инструмента. Рассмотрим способы закрепления заготовок на фрезерном станке, приспособления для этого и правила, которые важно соблюдать для качественной обработки.

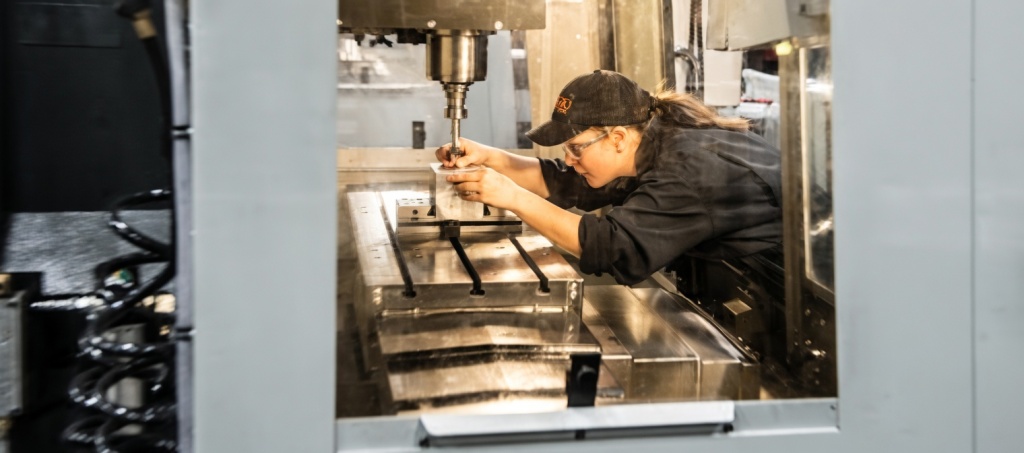

Основы закрепления заготовки
Надежное закрепление заготовки опирается на три требования: жесткость, повторяемость базирования и учет сил резания. При фрезеровании деталь стремится сместиться под действием тангенциальной, радиальной и осевой нагрузок, поэтому крепление должно удерживать ее во всех направлениях.
Чтобы заготовка не смещалась при затяжке и в процессе резания, используют логику позиционирования 3–2–1:
- три точки формируют опорную плоскость;
- две задают положение в другой плоскости;
- одна фиксирует последнее направление.
Увеличение усилия прижима само по себе проблему не решает: перетяжка может деформировать тонкостенную деталь, сорвать базирование и дать остаточные напряжения после снятия со стола.
Почему важно правильное крепление заготовки на фрезерном станке с ЧПУ

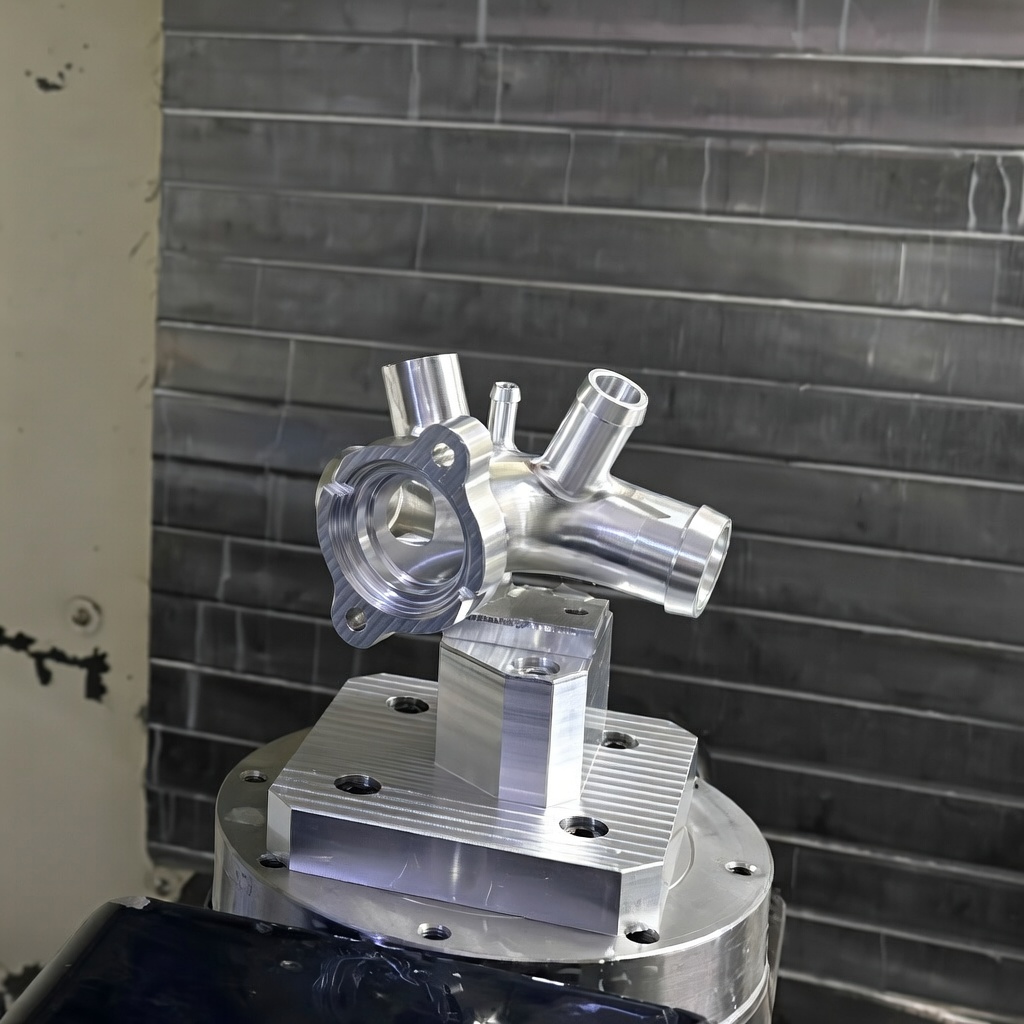

На станках с ЧПУ требования к креплению выше из-за длительных циклов и многопроходной обработки. Даже небольшие перемещения заготовки накапливаются и приводят к отклонениям по размерам, ухудшению качества поверхности и ускоренному износу инструмента.
В одной программе часто совмещаются черновые и чистовые операции, сверление и обработка контуров, поэтому заготовка должна сохранять положение на всем протяжении цикла. Для серии критична повторяемость установки: ноль детали и ориентация осей в программе должны совпадать с реальным положением заготовки на столе.
Приспособления для крепления заготовок на фрезерном станке
Для фиксации заготовок на фрезерных станках применяют несколько типовых групп приспособлений.
|
Приспособление |
Пример изображения |
Преимущества |
Ограничения |
|

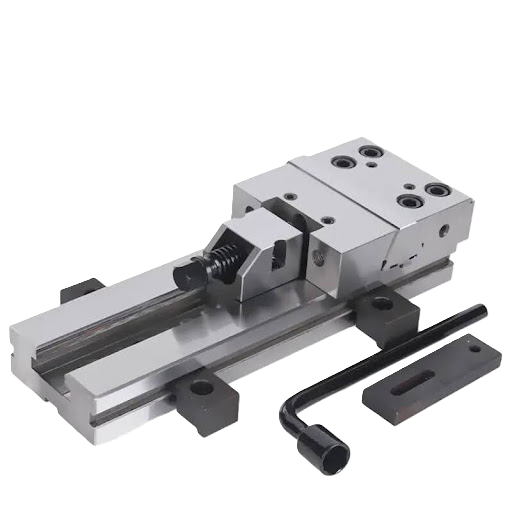

Станочные тиски |
|
Стабильное базирование, достаточная жесткость |
Ограниченный доступ к боковым и нижним поверхностям, снижение жесткости при высоких и тонкостенных заготовках |
|

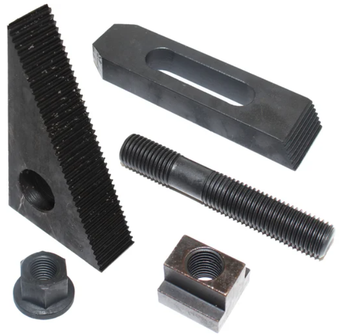

Прихваты и прижимы |
|
Гибкость, работа с крупными и сложными деталями |
Более длительная установка, высокая зависимость от качества базирования |
|
Т-образные столы и Т-болты |
|
Комбинирование оснастки, адаптация под деталь |
Повторяемость зависит от упоров и базовых элементов |
|

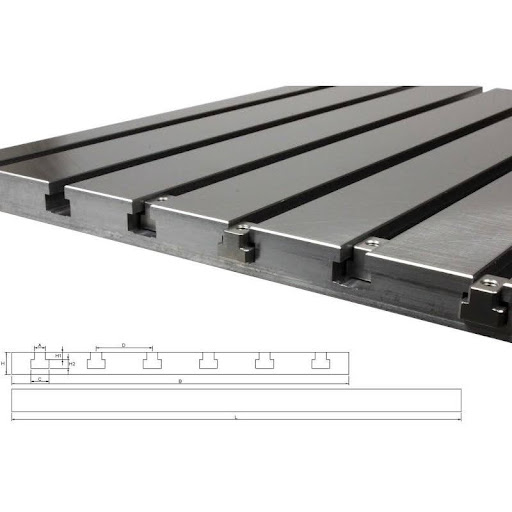

Базовые и угловые плиты |
|
Повышение жесткости, точная ориентация детали |
Увеличение высоты установки, снижение устойчивости на жестких режимах |
|
Модульные системы |
|
Быстрая переналадка, высокая повторяемость |
Высокая стоимость, требования к точности сборки |
|

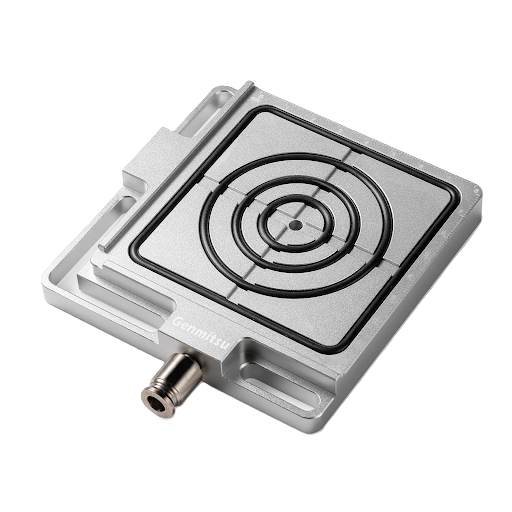

Вакуумные крепления |
|
Подходят для тонких и плоских деталей, свободный доступ инструмента |
Не рассчитаны на высокие нагрузки и черновую обработку |
|

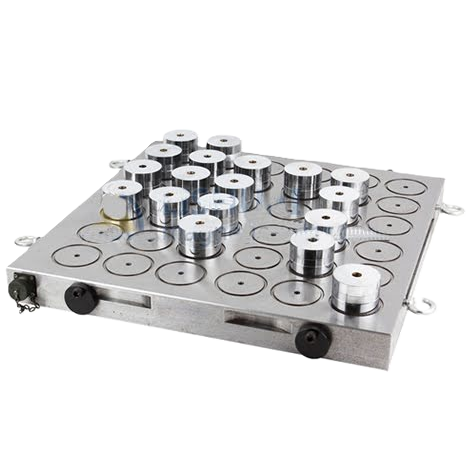

Магнитные плиты |
|
Эффективны для ферромагнитных заготовок |
Ограниченное удерживающее усилие, не работают с немагнитными материалами |

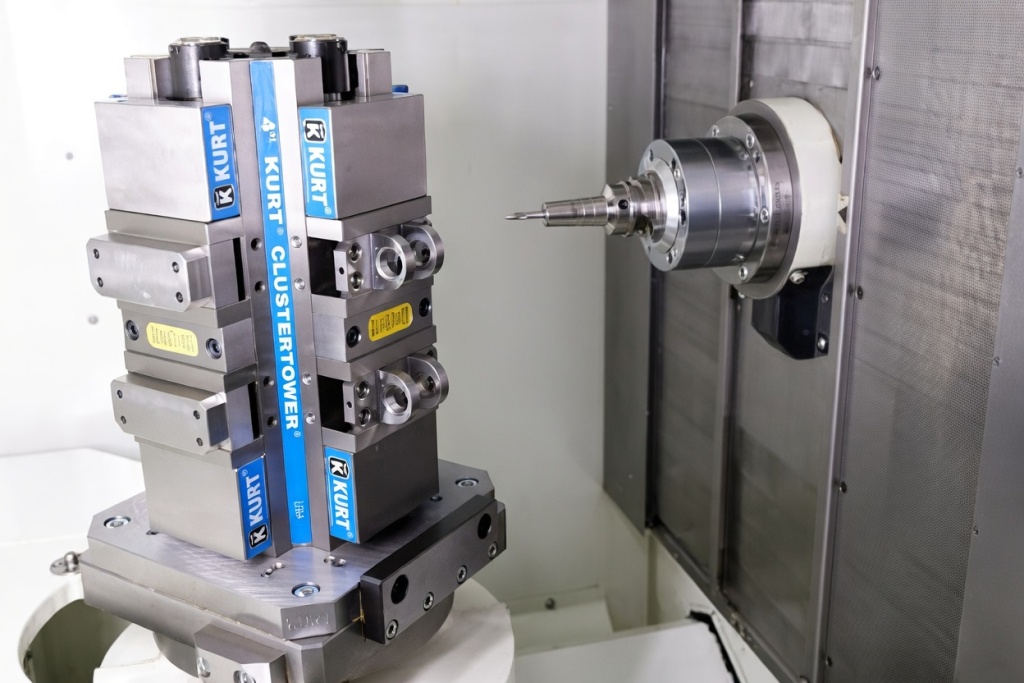

Закрепление заготовки на горизонтально-фрезерном станке
При горизонтальной компоновке основные силы резания действуют в боковом направлении, поэтому крайне важно устойчивое базирование заготовки от сдвига и поворота в плоскости стола.
Деталь опирают не только на нижнюю, но и на вертикальные поверхности, которые воспринимают радиальные и тангенциальные нагрузки и повышают стабильность при черновой обработке. Для этого используют угловые плиты, призмы и кондукторы, позволяющие точно задать положение заготовки и сохранить ориентацию нескольких поверхностей.
За счет такого базирования и применения угловых приспособлений обработку нескольких сторон выполняют за один установ, повышая точность взаимного расположения поверхностей и сокращая вспомогательное время.
Как закрепить деталь на фрезерном станке
При работе на фрезерных станках с ЧПУ придерживайтесь следующего алгоритма:
- Проанализируйте чертеж и маршрут обработки. Определите последовательность операций, используемый инструмент и направления сил резания в одном установе.
- Выберите базы и опорные поверхности. Они должны быть геометрически стабильными и сохраняться на протяжении всего цикла.
- Подберите способ и приспособления для крепления. Крепление должно обеспечивать жесткость и доступ инструмента ко всем обрабатываемым зонам.
- Подготовьте стол и заготовку. Очистите опорные поверхности, проверьте состояние баз и элементов крепления.
- Установите и зафиксируйте заготовку. Выполняйте окончательную затяжку только после выверки и убедитесь, что положение детали не меняется.

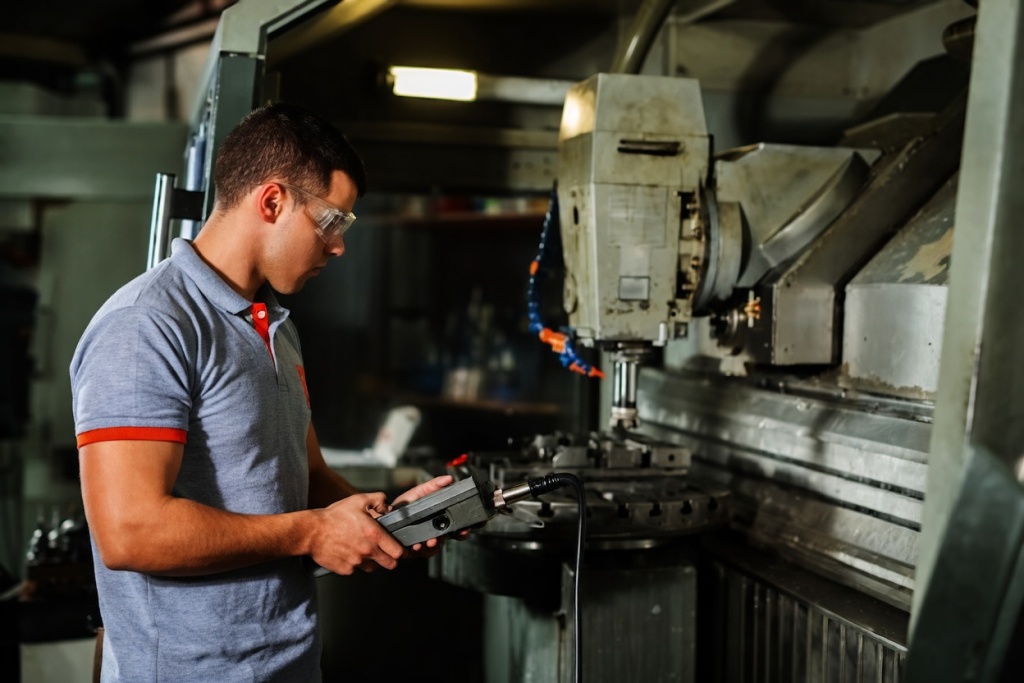

- Проверьте закрепление. При возможности выполните пробный проход с пониженной подачей и оцените поведение заготовки.
Распространенные ошибки при креплении детали
|
Ошибка |
К чему приводит |
Как правильно |
|
Опора на необработанную поверхность |
Перекос детали, нестабильные размеры |
Использовать ровные и проверенные базовые поверхности |
|
Недостаточное количество точек прижима |
Смещение заготовки под нагрузкой |
Обеспечить фиксацию по всем направлениям действующих сил |
|
Перетягивание прихватов |
Деформация детали, срыв базирования |
Прижимать после выверки, без избыточного усилия |
|
Игнорирование направления сил резания |
Увод детали, вибрации |
Располагать опоры и прижимы с учетом направления нагрузок |
|
Крепление без учета последующих операций |
Невозможность обработки за один установ |
Планировать крепление с учетом всего маршрута обработки |
Заключение
Закрепление детали на фрезерном станке — полноценная часть технологического процесса обработки. Грамотно выбранный и реализованный способ фиксации повышает точность, снижает процент брака и увеличивает ресурс инструмента и оборудования. Универсального решения не существует: способ крепления всегда подбирают под деталь.
В каталоге «Техно-СБ» представлены фрезерные станки с ЧПУ для различных производственных задач. Наши специалисты помогают выбрать оптимальное решение под конкретное производство.
