Машиностроение, авиационную отрасль, крупное и мелкосерийное производство невозможно представить без металлообрабатывающего оборудования. Фрезерные станки с ЧПУ обеспечивают высокую точность, повторяемость, производительность при обработке заготовок из металлов и сплавов. В статье рассмотрим выбор станка ЧПУ по металлу и разберем, на что обратить внимание в первую очередь.
Какие ошибки допускают при покупке
Некоторые покупатели стараются найти универсальный станок для всех видов материалов, но это практически невозможно выполнить в металлообработке. Оборудование нужно подбирать под конкретный тип обрабатываемого материала. Иногда выбирают модели с неподходящими характеристиками, возможности которых не соответствуют возложенным на них задачам.
Обработка металла требует высокой устойчивости к вибрациям и большим нагрузкам. Выбор недостаточно жесткого оборудования — довольно распространенная ошибка.
Неправильный выбор мощности и конструкции шпинделя также может привести к образованию брака. Для производительной работы и обработки труднообрабатываемых материалов шпиндель должен развивать высокий крутящий момент на низких оборотах электродвигателя и иметь эффективное охлаждение. Например, для станков с прямым и ременным приводом с оборотами от 10000 рекомендуют устанавливать масляное охлаждение. Это также актуально для моделей с редукторной передачей. Экономия на системах охлаждения и смазки, удаления стружки приводит к перегреву и порче рабочего инструмента, увеличению количества бракованных изделий.
На современном производстве нужно внедрять многофункциональную систему ЧПУ, которая гармонично встраивается в процесс. Упрощенные пакеты известных производителей, таких как FANUC, или дешевые пакеты менее распространенных систем типа GSK, KND, H-NC, бывают несовместимы с автоматизированными системами управления. Они не поддерживают ряд функций для эффективной работы. Установка двухосевого стола будет трудозатратной или невозможной.
Покупка оборудования без сервисного обслуживания и гарантии может вызвать сбои, преждевременный выход из строя. Обращайтесь к нашим специалистам, чтобы избежать этих ошибок.
Типы фрезерных станков с ЧПУ
Станки отличаются по назначению, функционалу и конструктивным особенностям. Выбирайте вариант под ваши цели и задачи. Ниже подробнее рассмотрим самые распространенные виды.

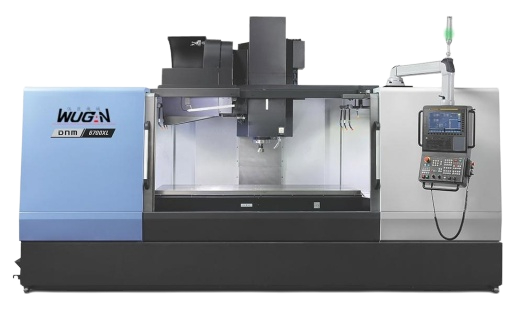

Вертикально-фрезерные обрабатывающие центры с системой ЧПУ
Один из популярных типов оборудования, который используют в промышленной металлообработке для изготовления корпусных деталей, крепежных пластин, фланцев, оснастки. Отличаются относительной простотой обслуживания и легкостью в освоении. Могут быть различных габаритов: от более компактных до массивных.
Такие центры оснащены вертикальным шпинделем, функцией автоматической смены инструмента, системой охлаждения СОЖ. В некоторых случаях может возникнуть ограниченный доступ к сторонам заготовки при сложной геометрии — нужно ее переустановить. Подробную информацию о вертикально-фрезерных моделях смотрите в каталоге.
Горизонтальные обрабатывающие центры
Отличаются высокой производительностью и надежностью. Их применяют в серийном производстве объемных и крупногабаритных деталей в авиации, автомобилестроении.
Габариты столов часто выбирают от 630х630 до 1000х1000 мм. Учитывают также условия серийности с двумя столами сразу, чтобы обеспечить высокий такт выпуска продукции. Один стол в работе, второй используют для наладки следующих изделий. Удобное расположение шпинделя и паллетная система позволяют обрабатывать заготовки со всех сторон без дополнительной переустановки.
Это оборудование более дорогое, требует квалифицированного персонала для настройки параметров и обслуживания. Подобрать подходящий горизонтально-фрезерный центр можно по ссылке.
5-осевые обрабатывающие центры
Способны обрабатывать сложные пространственные поверхности во всех плоскостях без переустановки, за счет чего значительно повышается производительность и точность обработки. Эти модели имеют высокую автоматизацию, однако в них сложнее программировать команды управления и требуется высокая квалификация оператора.
Оборудование используют в медицине, аэрокосмической промышленности, высокотехнологичных отраслях. На нем производят современные ортопедические и стоматологические импланты, лопатки турбин, различные элементы сложной или нестандартной формы. Выбирайте популярные модели фрезерных 5-осевых станков в нашем каталоге.
Портально-фрезерные обрабатывающие центры с ЧПУ
Специальное оборудование для многофункциональной обработки крупногабаритных и длинномерных заготовок. Используется для изготовления сложных деталей в аэрокосмической отрасли, тяжелом машиностроении, атомной энергетике. Выполняет фрезерование, сверление, растачивание и другие высокотехнологичные операции. Портальная конструкция обеспечивает жесткость и стабильность работы.
Весь ассортимент портальных фрезерных станков вы найдете на нашем сайте. Если возникнут вопросы, обращайтесь за консультацией к специалистам Техно СБ.
Как выбрать фрезерный станок с ЧПУ
Сначала нужно определить цели, задачи, технические параметры, наличие дополнительных функций.
Определение целей и задач
Главные моменты, на которые стоит обратить внимание:
- вид обрабатываемого материала: медь, алюминий, сталь, титан. Для обработки сталей и титана рекомендуют шпиндель мощностью 10–15 кВт;
- выбор подходящей мощности (кВт) и передачи крутящего момента (Нм) при вращении шпинделя — определяют производительность при силовом резании. Максимальные обороты (об/мин) влияют на чистоту поверхности при обработке алюминия и мелкодисперсных сплавов;
- размер рабочей зоны станка должен превышать максимальные габариты заготовки на 20–30 % для ее надежного крепления;
- необходимые для работы точность и допуски. Позиционная точность: для большинства технологических операций достаточно ±0.01 мм/м. Повторяемость: критический параметр, должен находиться в пределах ±0.005–0.01 мм.;
- жесткость и конструктивные особенности оборудования. Массивная литая чугунная станина специально рассчитана для интенсивных нагрузок, способна эффективно гасить вибрации. Обращайте внимание на массу станка;
- необходимое количество осей;
- предназначенность для серийного производства или единичных изделий.
Дополнительные опции и комплектация
ЧПУ фрезерный станок может быть дооснащен рядом дополнительных функций, которые изначально не входили в базовую версию. Наиболее востребованные в современном производстве:
- автоматическая смена рабочего инструмента и заготовок, которые повышают производительность и оптимизируют время на переустановку при серийном производстве. Процесс сокращает вспомогательное время. Для большинства задач достаточно магазина на 12–24 инструмента;
- наличие дополнительных поворотных осей для обработки цилиндрических заготовок и сложных деталей — значительно сокращают основное время обработки за счет объединения нескольких операций с транспортировкой деталей между станками;
- автоматическая настройка нулевой точки при помощи датчика измерения длины инструмента и заготовки — упрощает настройку и повышает точность;
- наличие жидкостного охлаждения;
- удаление стружки потоком воздуха или жидкости для увеличения ресурса оборудования и обеспечения чистоты рабочей зоны;
- интеграция с ЧПУ, возможность удаленного управления, мониторинга и программирования команд;
- специальные крепления и гидрозажимы для определенных видов деталей.

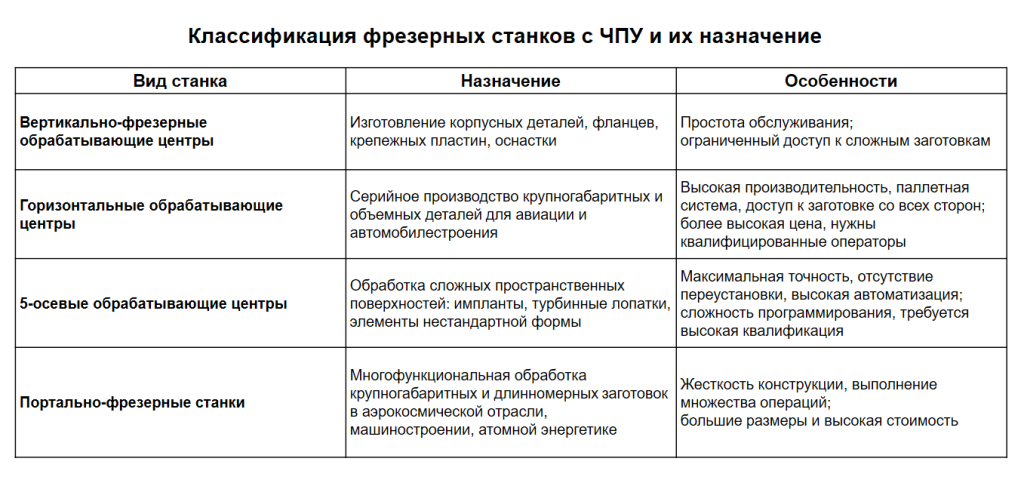

Сравнение типов фрезерных станков
На рынке металлорежущего оборудования представлено большое разнообразие моделей. Каждый вариант предназначен для конкретной задачи. Без помощи специалиста бывает трудно определить, какой именно ЧПУ станок выбрать для работы.
Важно понимать, что универсального станка для всех задач не существует. Модель подбирают под конкретный металл, тип изделий и объем производства. Неправильный выбор часто приводит к браку, повышенным затратам и простоям производства.
Для изготовления разнообразных корпусных деталей подойдут вертикальные обрабатывающие центры. Для обработки крупногабаритных, массивных заготовок с нескольких сторон будут оптимальны горизонтальные с использованием паллетных систем. Пятиосевые станки незаменимы при обработке изделий сложных форм с высокими требованиями к точности: импланты, лопатки турбин, пресс-формы. Компактные настольные модели предназначены для гравировки и прототипирования.
Где купить — в Техно-СБ
Выбор ЧПУ фрезерного станка влияет на производительность, точность обработки, себестоимость конечной продукции и прибыль. Напомним, что сначала нужно определить цели, технические требования, тип обрабатываемого материала и бюджет.
Также важно выбрать не только станок, но и надежного поставщика, который поможет и сопроводит на всех этапах — от подбора оборудования до внедрения в производство и дальнейшего обслуживания.
Компания «Техно СБ» предлагает большой выбор фрезерных станков с ЧПУ для металлообработки от ведущих китайских и тайваньских производителей. Мы предоставляем бессрочную гарантию, обучение персонала, сервисное обслуживание и возможность дооснащения под ваши задачи.
С нами вы получите готовое решение для бизнеса:
- подбор станка под конкретные цели и задачи;
- наладка и внедрение в производственный процесс;
- установка дополнительных функций;
- возможность купить качественное б/у оборудование, которое соответствует по характеристикам новому.
Оставляйте заявку на сайте в специальной форме, наши специалисты бесплатно проконсультируют и подскажут, какой выбрать станок ЧПУ по металлу.
