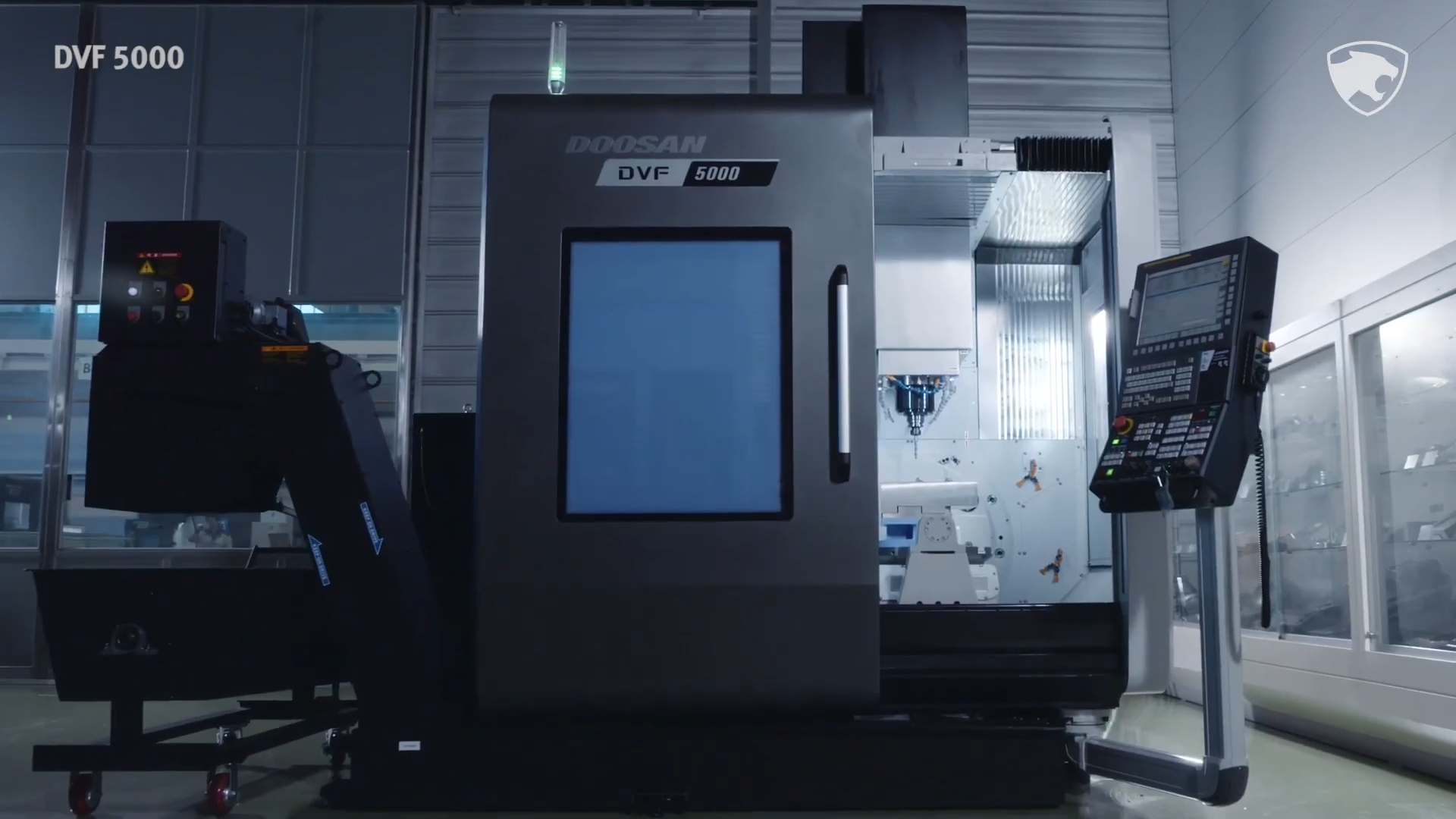

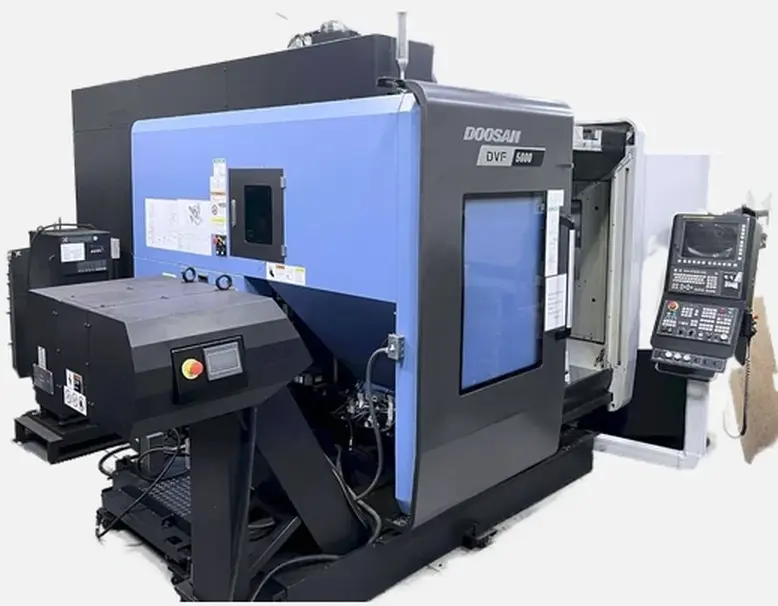

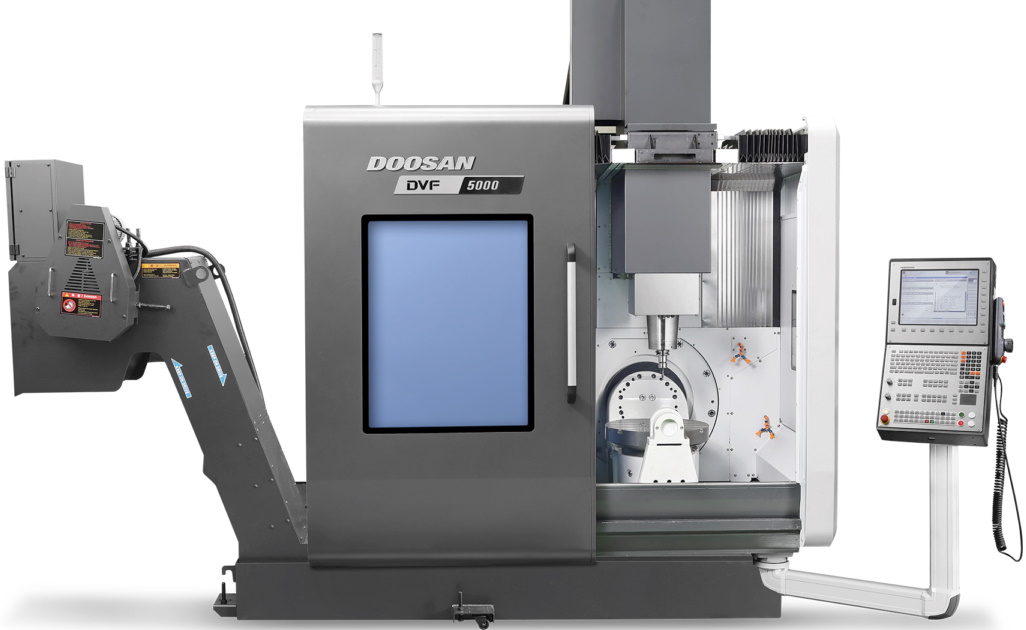

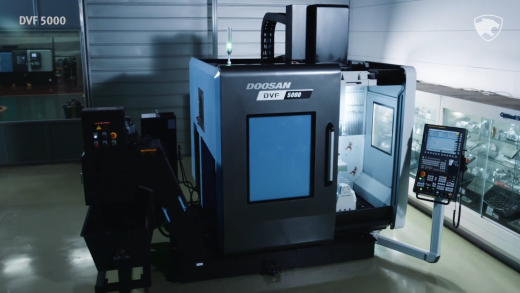

DOOSAN DVF 5000 — это 5-осевой обрабатывающий центр для комплексного изготовления сложных деталей за одну установку. Станок с нагрузкой 400 кг и шпинделем 12 000 об/мин обеспечивает высокую точность обработки для аэрокосмической и автомобильной отраслей. Его ключевые преимущества — высокая производительность, надежная конструкция и возможность автоматизации для безлюдной работы.

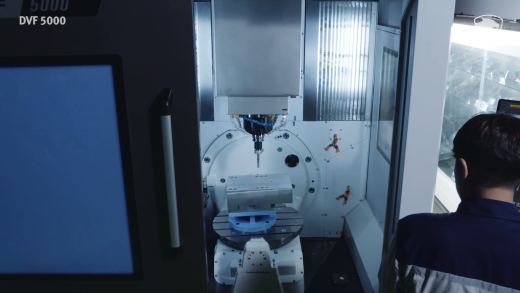

Doosan DVF 5000 — это современный 5-осевой вертикальный обрабатывающий центр, созданный для высокоточной обработки сложных деталей за одну установку. Станок оптимален для аэрокосмической отрасли (лопатки из титановых сплавов), автомобилестроения (пресс-формы из инструментальных сталей) и медицинской промышленности (имплантаты из биосовместимых материалов). Ключевые преимущества включают нагрузку 400 кг, шпиндель 12 000 об/мин, 5-осевую одновременную обработку и возможность автоматизации для организации безлюдного производства сложных деталей с высочайшей точностью.
Преимущества и выгоды:
-

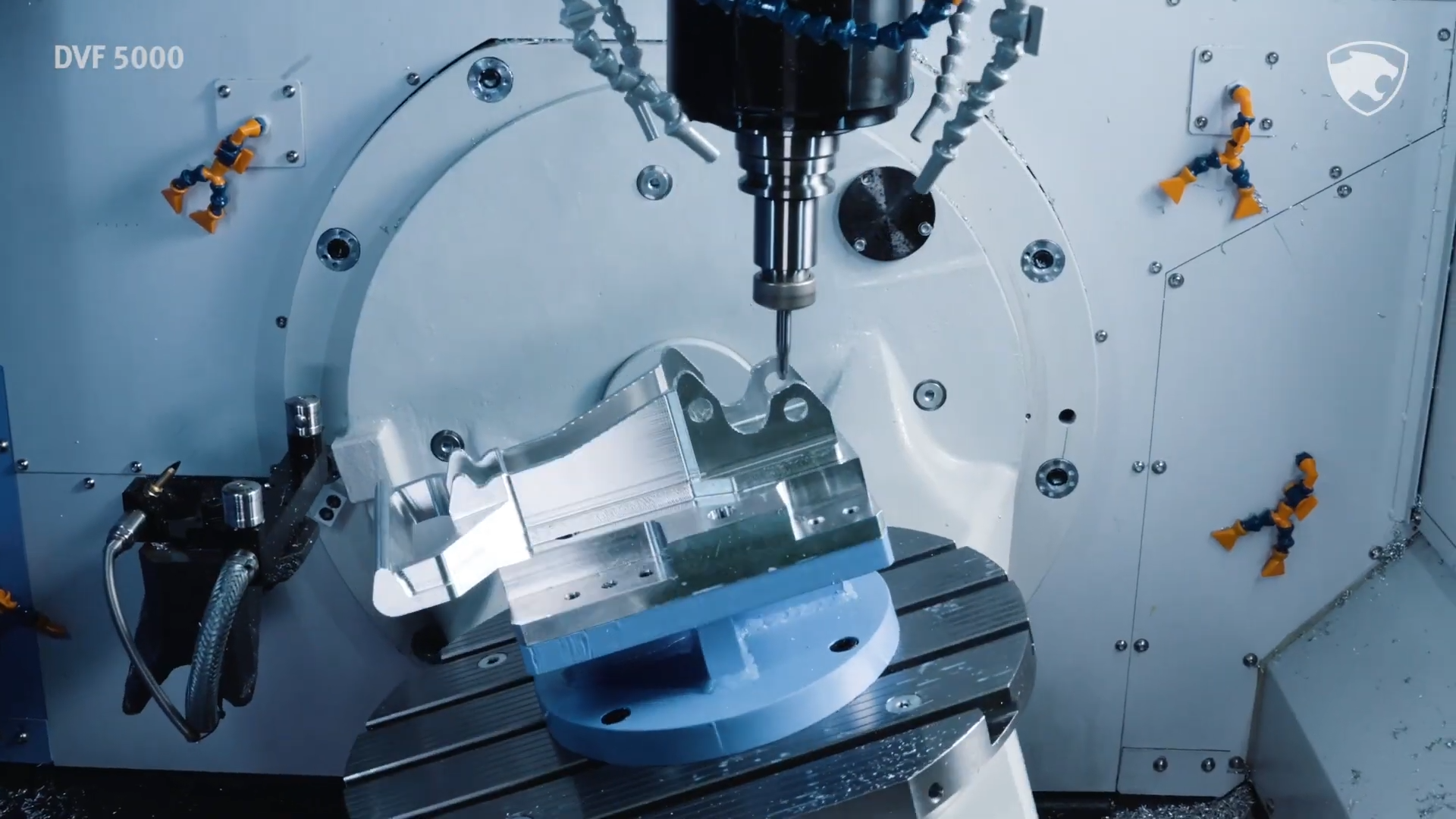

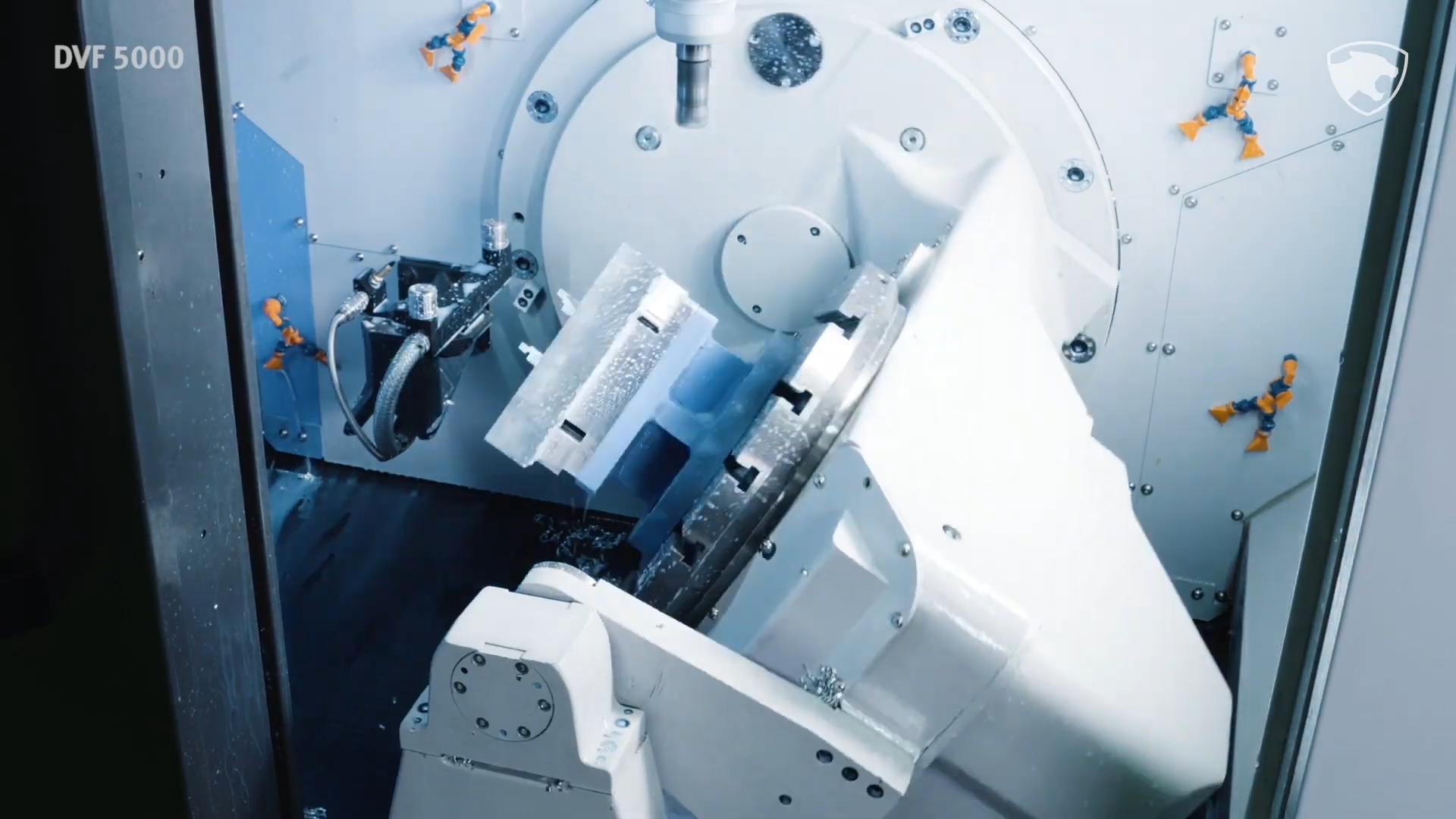

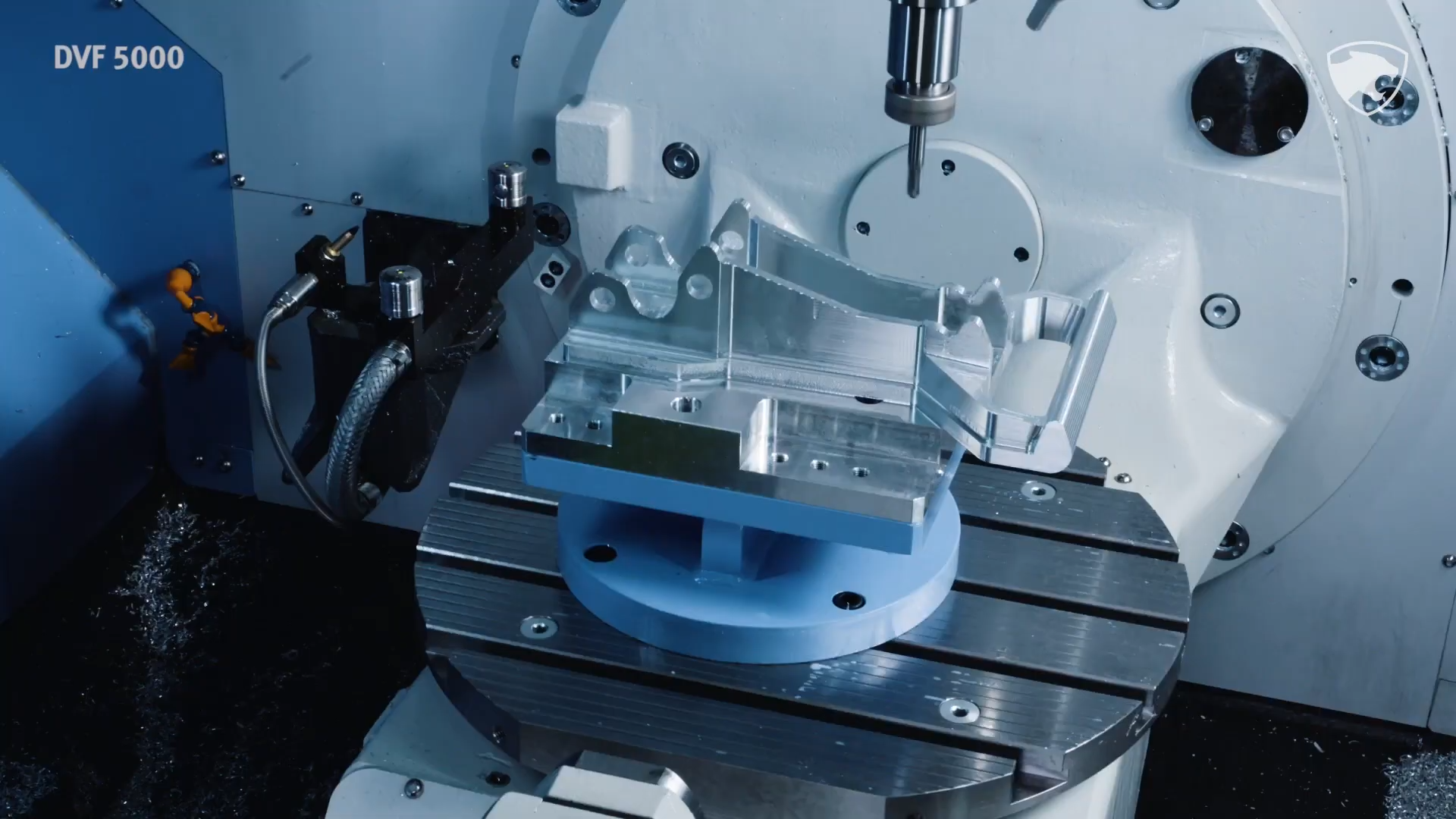

Высокая точность 5-осевой обработки: Наклонно-поворотный стол (оси B и C) с прямыми торк-моторами и разрешением 0.0001° позволяет создавать сложнейшие геометрии без переустановки заготовки.
-
Жесткая и надежная конструкция: Литая чугунная станина и роликовые направляющие гарантируют высочайшую виброустойчивость и долговечность, даже при обработке твердых материалов.
-

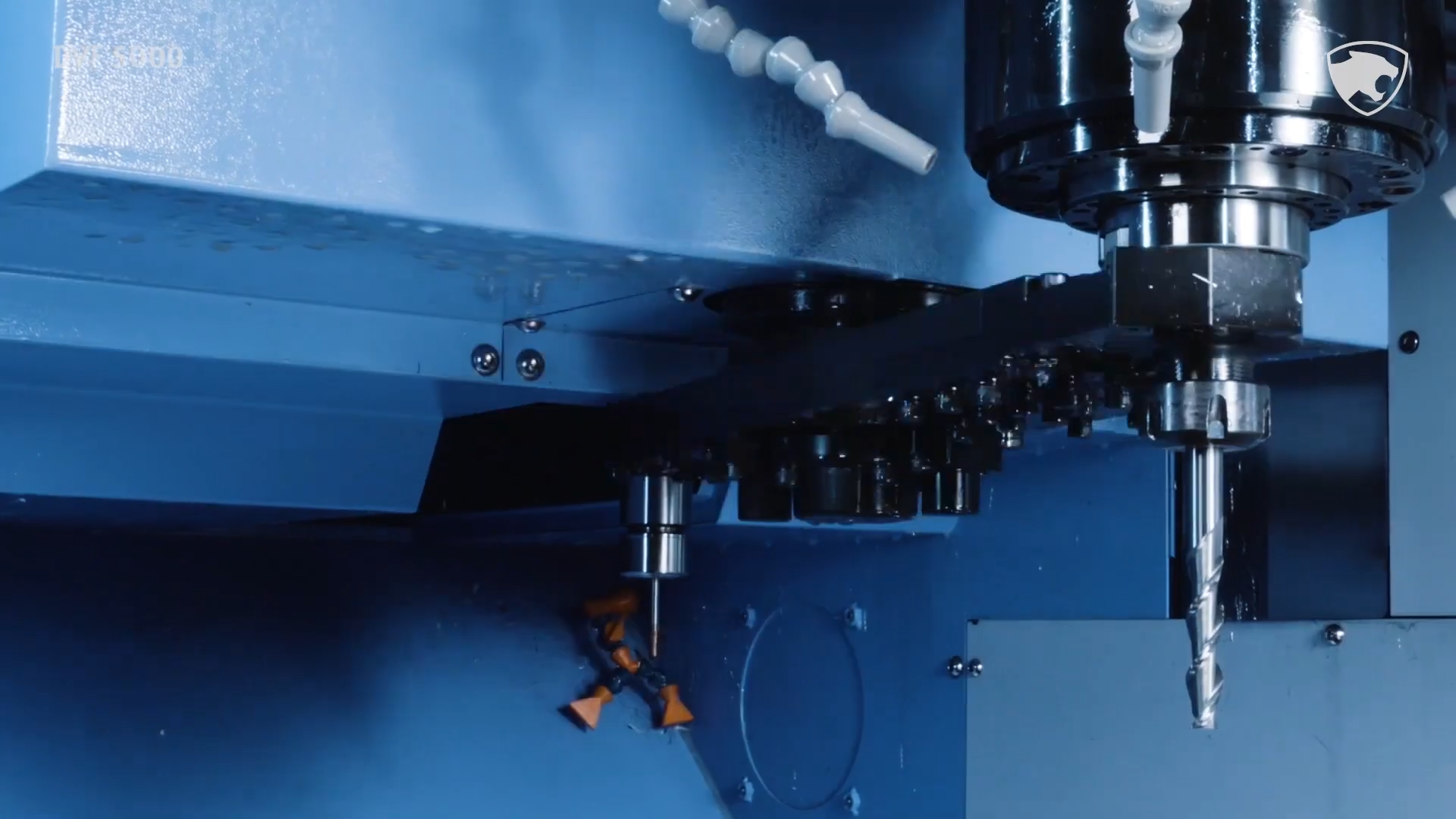

Мощный шпиндель: Встроенный шпиндель прямого привода на 12 000 об/мин с крутящим моментом 118 Нм обеспечивает высокую производительность при черновой и чистовой обработке.
-

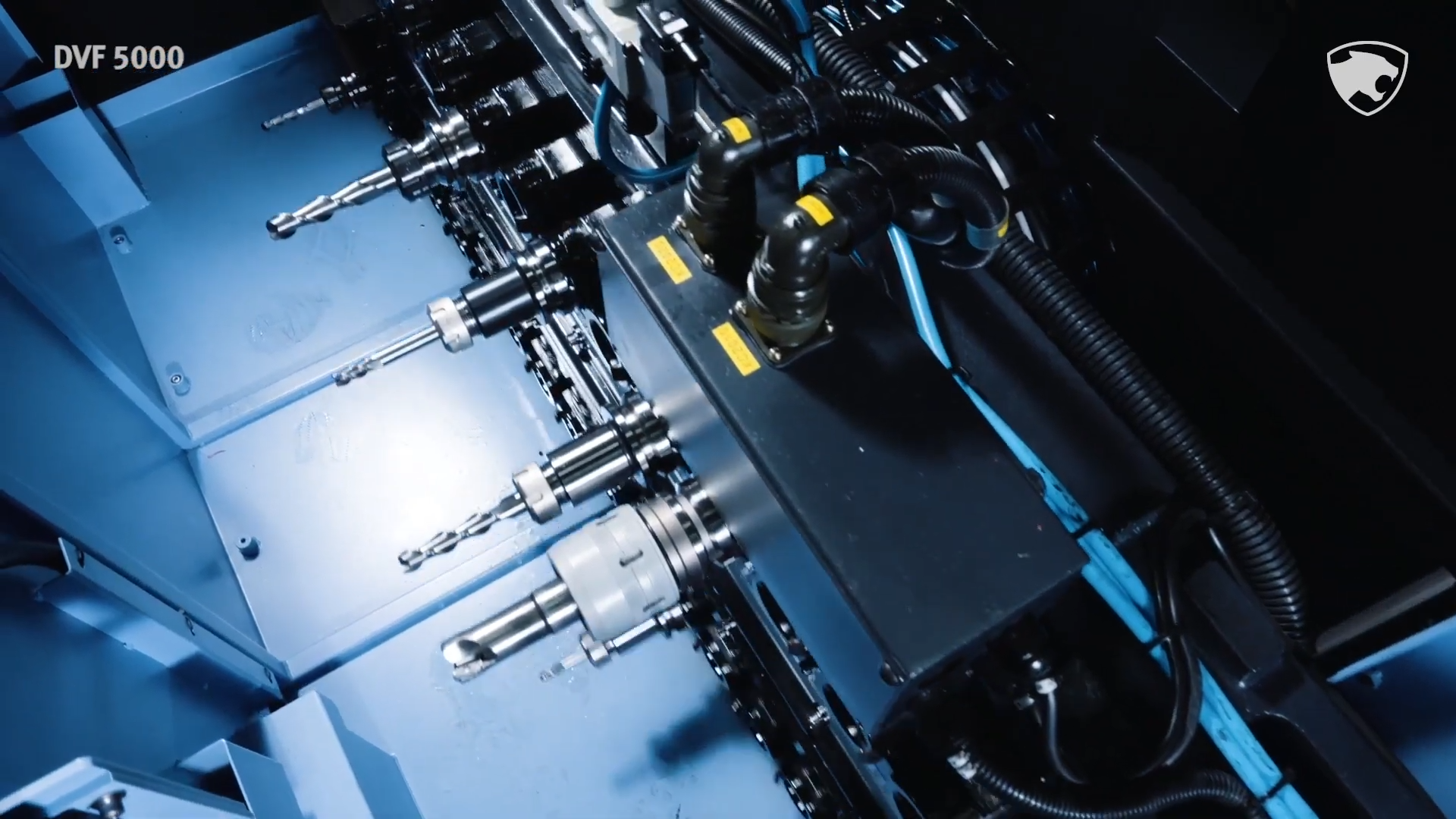

Вместительный магазин инструмента: Базовая комплектация на 30 инструментов (с опцией до 120) позволяет выполнять сложные операции без ручной смены оснастки.
-
Эргономика и автоматизация: Компактная конструкция и опция автоматической смены паллет организуют безлюдное производство (lights-out manufacturing).
-
Высокая динамика: Скорости подач до 40 м/мин и быстрое время смены инструмента (1.3 с) сокращают вспомогательное время и повышают общую эффективность.
-
Продуманное охлаждение: Система подачи СОЖ под давлением 70 бар и эффективный отвод стружки обеспечивают стабильность процесса при глубоком сверлении и интенсивном фрезеровании.
-
Проверенная система ЧПУ: Оснащение современной системой управления (Siemens 840D sl) обеспечивает интуитивный интерфейс и мощный функционал для 5-осевого программирования.
-
Сравнительно низкая стоимость владения: Энергоэффективные сервоприводы и продуманная конструкция снижают эксплуатационные расходы и потребление электроэнергии.
-
Готовность к оснащению: Станок доступен с опциями (измерительный зонд, датчик износа инструмента), что позволяет сразу создать готовое автоматизированное рабочее место.
Если у вас возникли вопросы по поводу станка Doosan DVF 5000 , наши специалисты готовы ответить на них, уточнить детали и подготовить технико-коммерческое предложение.
| Серия | DVF |
| Модель | DVF5000 |
| Система ЧПУ | Siemens ONE |
| Рабочий стол | |
|---|---|
| Габариты рабочего стола, (мм) | Φ500 X 450 |
| Т-слоты (ширина х кол-во х шаг) | 14 x 5 x 80 |
| Грузоподъемность (кг) | 400 |
| Перемещения | |
| Ось X (мм) | 625 |
| Ось Y (мм) | 450 |
| Ось Z (мм) | 400 |
| Расстояние от торца шпинделя до поверхности стола (мм) | 150-550 |
| Шпиндель | |
| Тип конуса | BBT40 |
| Частота вращения (об/мин) | 12000 |
| Мощность двигателя (кВт) | 11/18.5 |
| Крутящий момент (пост \ 30 мин) (Нм) | 118 |
| Подачи | |
| Рабочий ход по осям X\Y\Z\W (мм/мин) | 20 |
| Холостой ход по осям X\Y\Z\W(м/мин) | 40 |
| Диаметр / шаг ШВП по оси X (мм) | 40 x 16 |
| Диаметр / шаг ШВП по оси Z (мм) | 40 x 16 |
| Магазин инструмента | |
| Тип магазина | с манипулятором |
| Количество позиций (шт) | 30 |
| Максимальный вес (кг) | 8 |
| Максимальный вылет (мм) | 300 |
| Диаметр, максимальный (мм) | 75 |
| Диаметр, макс. при свободных рядом ячеек (мм) | 125 |
| Время смены И-И (с) | 1.3 |
| Общие параметры | |
| Объем бака СОЖ (л) | 140 |
| Давление воздуха (кг) | 7 |
| Потребляемая мощность (КВА) | 58 |
| Масса станка (кг) | 7500 |
| Габариты занимаемой площади (мм) | 2950 x 2205 x 2890 |
| Тип направляющих | качения |
| Зона обработки (мм) | Φ550 X 450 |
