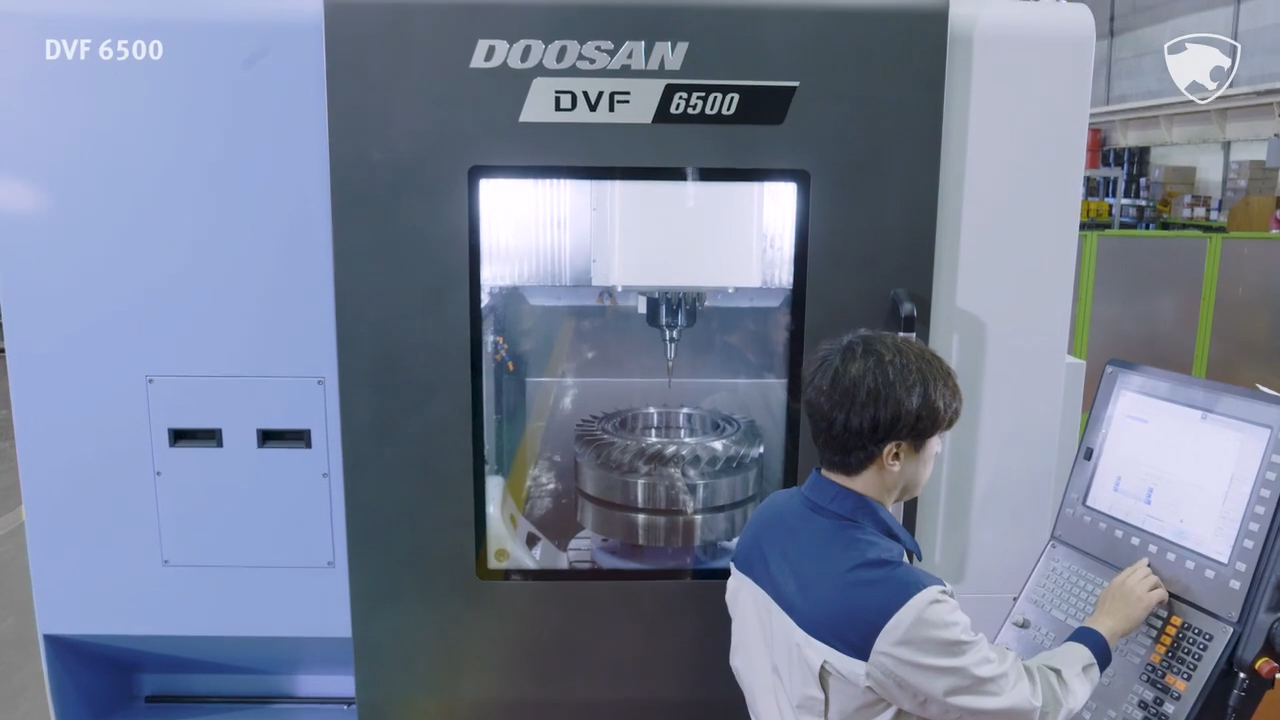

Doosan DVF 6500 — это универсальный пятиосевой вертикальный обрабатывающий центр, созданный для высокоточной обработки геометрически сложных деталей за одну установку. Станок ориентирован на предприятия, работающие в аэрокосмической, автомобильной, энергетической и медицинской отраслях, где требуется максимальная точность и повторяемость.

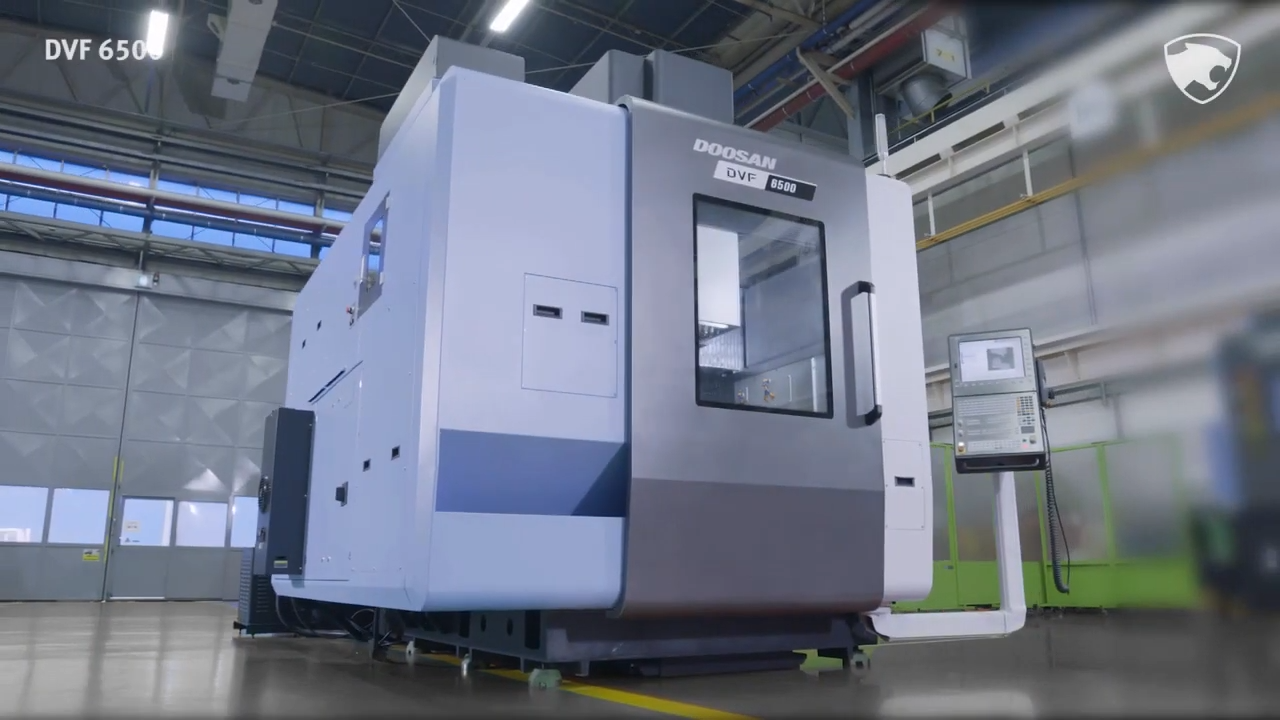

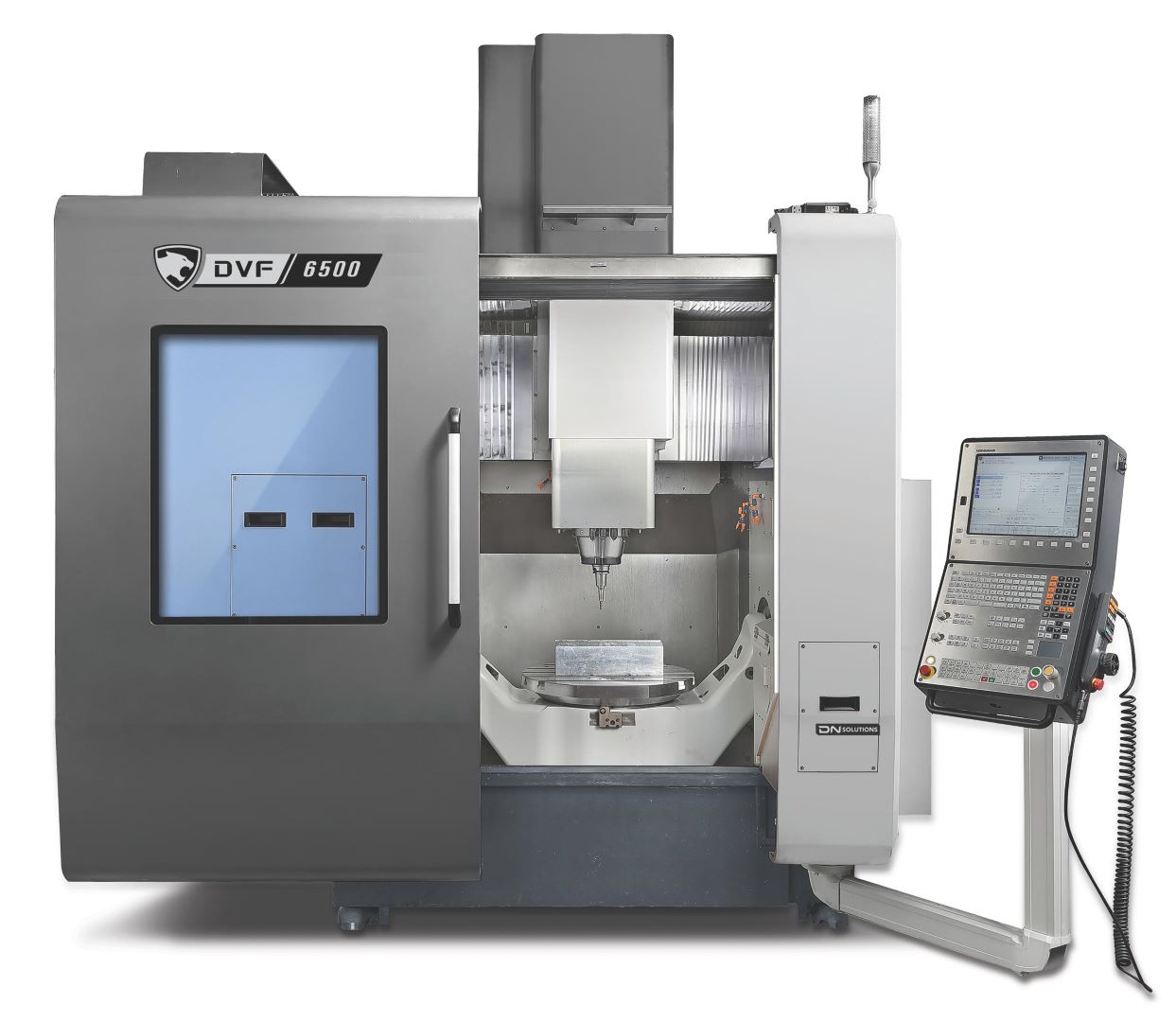

DOOSAN DVF 6500 — новый уровень точности и производительности в 5-осевой обработке
Doosan DVF 6500 — это универсальный пятиосевой вертикальный обрабатывающий центр, созданный для высокоточной обработки геометрически сложных деталей за одну установку. Станок ориентирован на предприятия, работающие в аэрокосмической, автомобильной, энергетической и медицинской отраслях, где требуется максимальная точность и повторяемость.
Благодаря наклонно-поворотному столу диаметром 650 мм, мощному шпинделю и возможностям полной пятиосевой интерполяции, DVF 6500 обеспечивает гибкость, производительность и стабильность, недостижимые для обычных трёхосевых или 4-осевых центров.
Преимущества и выгоды
- Высокая точность пятиосевой обработки

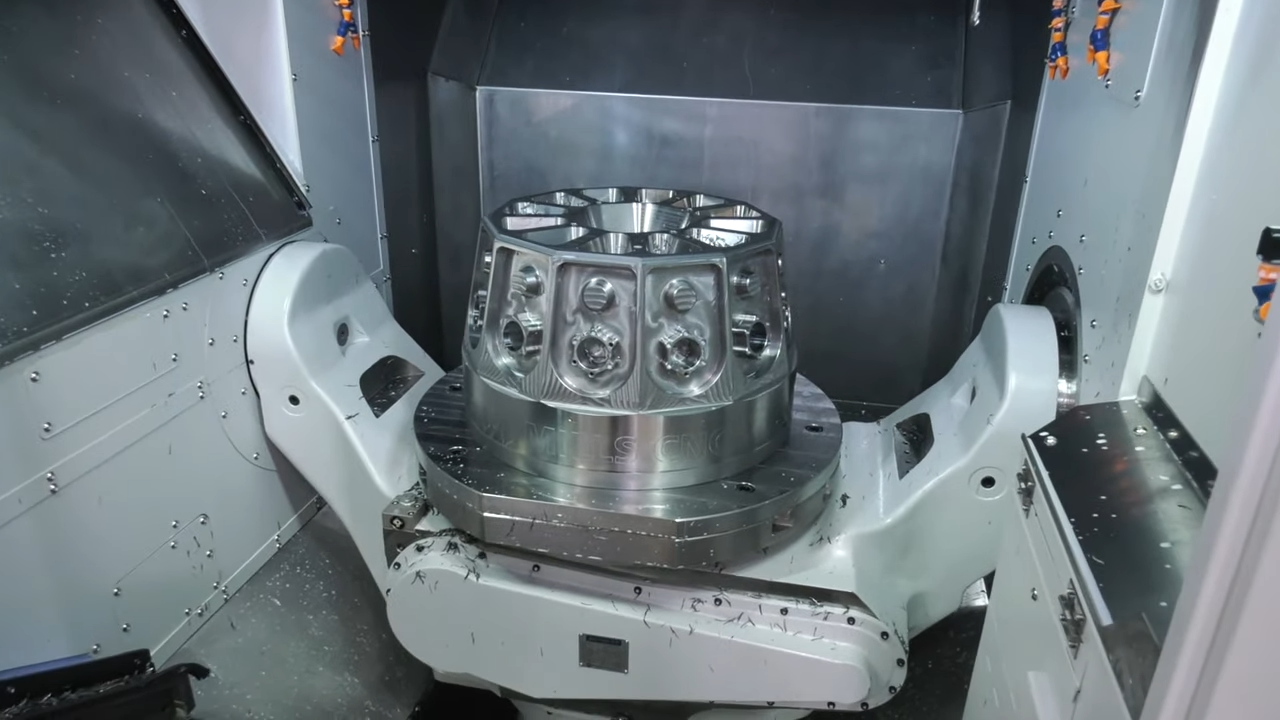

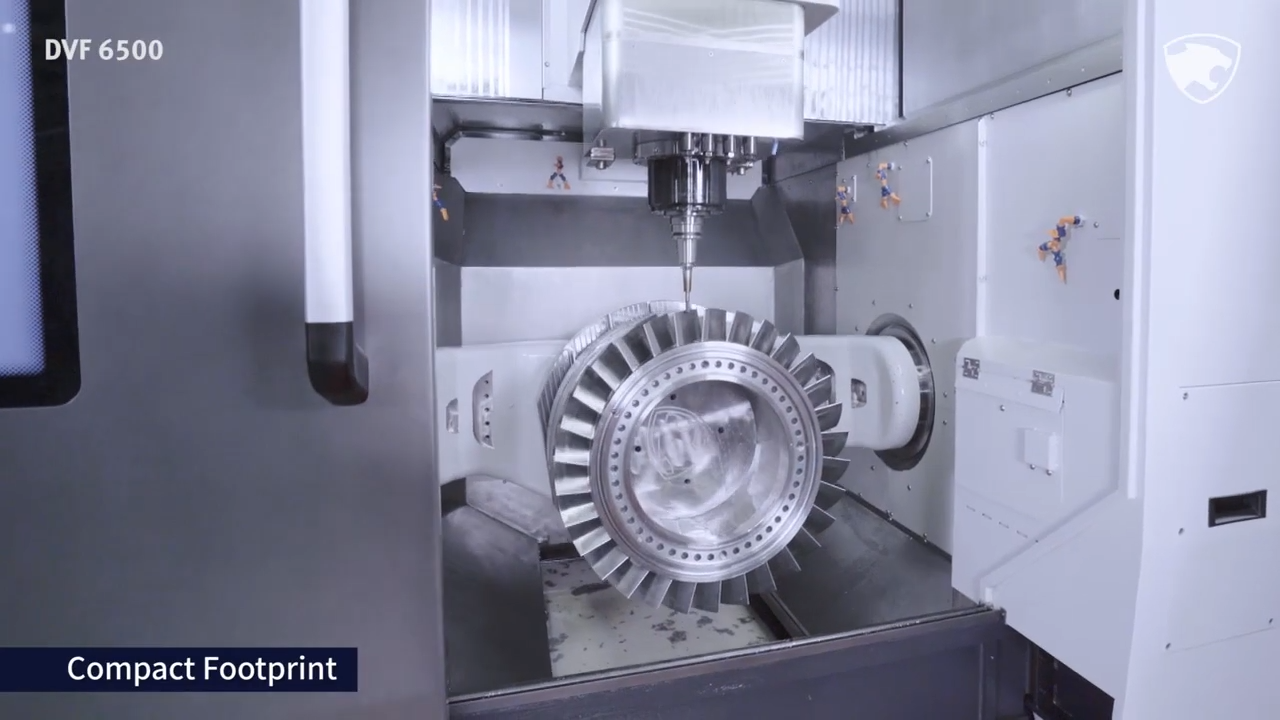

Интегрированный наклонно-поворотный стол (оси A и C) с прямыми приводами и разрешением 0.0001° позволяет выполнять непрерывную пятиосевую обработку без переустановки заготовки. Это обеспечивает идеальное сопряжение поверхностей и сокращает вспомогательное время.
- Мощный шпиндель прямого привода

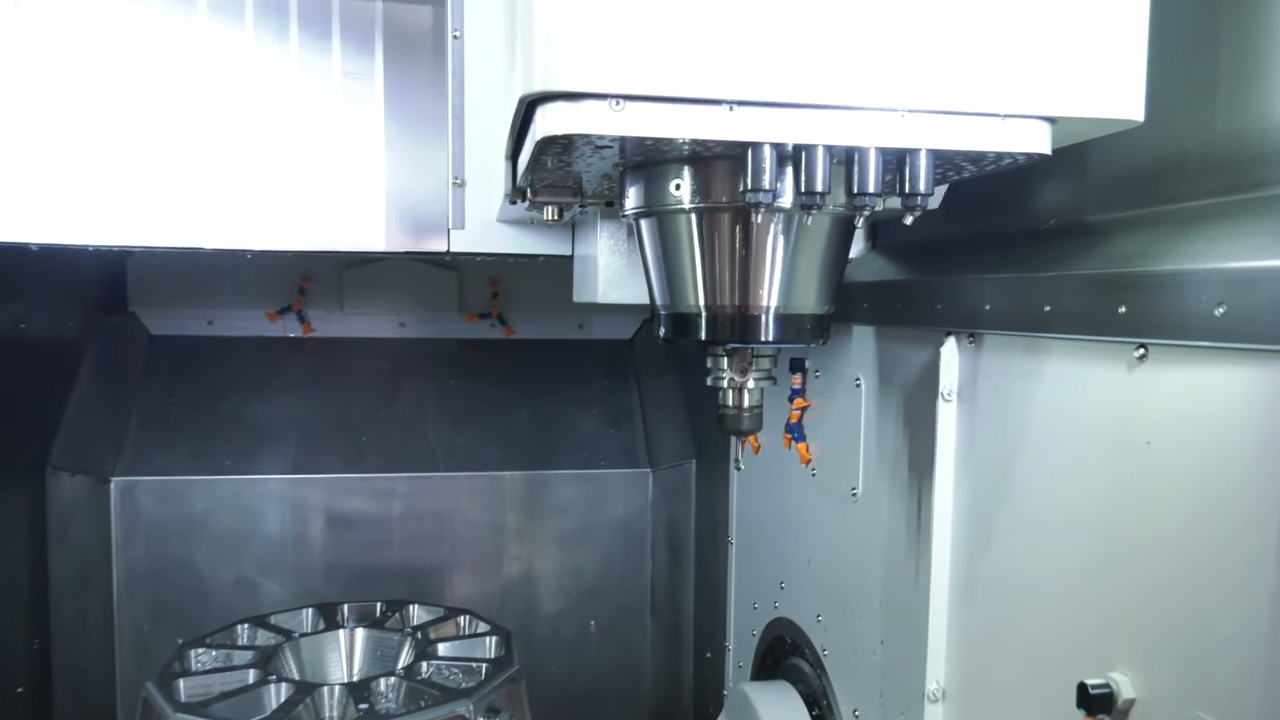

Шпиндель развивает скорость до 18 000 об/мин и мощность до 30 кВт, выдавая крутящий момент до 204 Н·м. Такое сочетание идеально подходит как для чернового съёма металла, так и для высокоскоростной чистовой обработки.
Система масляного охлаждения минимизирует тепловые искажения и поддерживает стабильную геометрию (стандартно)
- Жёсткая конструкция и стабильность обработки
Литая чугунная станина с оптимизированной структурой обеспечивает максимальную жёсткость и подавление вибраций. Роликовые направляющие и абсолютные энкодеры (оптические линейки) на всех линейных осях гарантируют точность позиционирования и повторяемость даже при длительных циклах обработки.
- Увеличенная рабочая зона

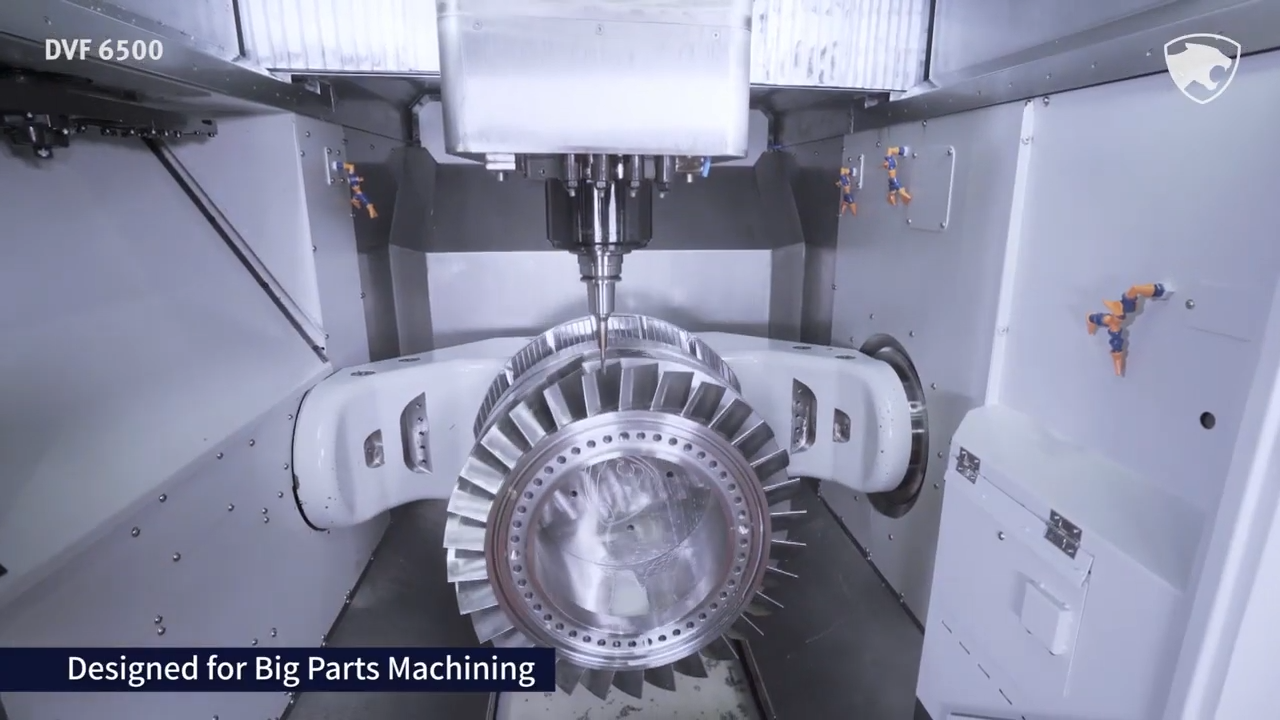

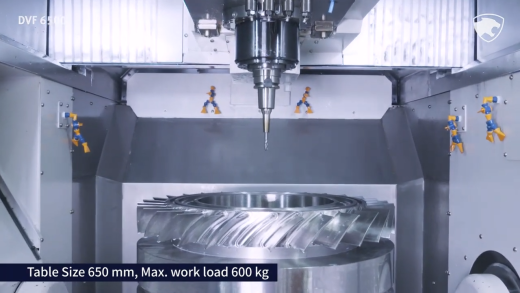

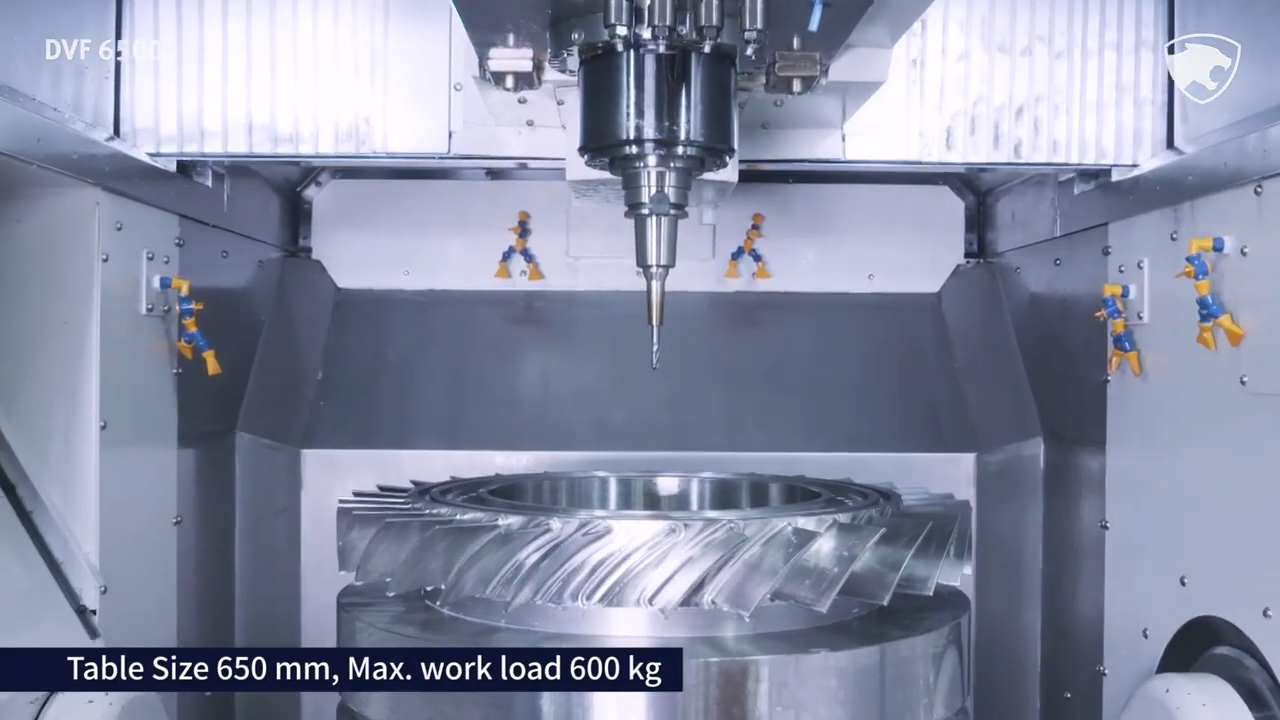

Стол диаметром 650 мм рассчитан на заготовки до Ø840 × H500 мм и массу до 600 кг (в тандеме, с 2 приводами — до 1000 кг). Консольная конструкция с интегрированной опорой полностью исключает "прогиб" при нагрузке.
- Динамика и скорость
Это обеспечивает плавную обработку сложных контуров и минимальные переходы между операциями.
- Вместительный магазин инструментов

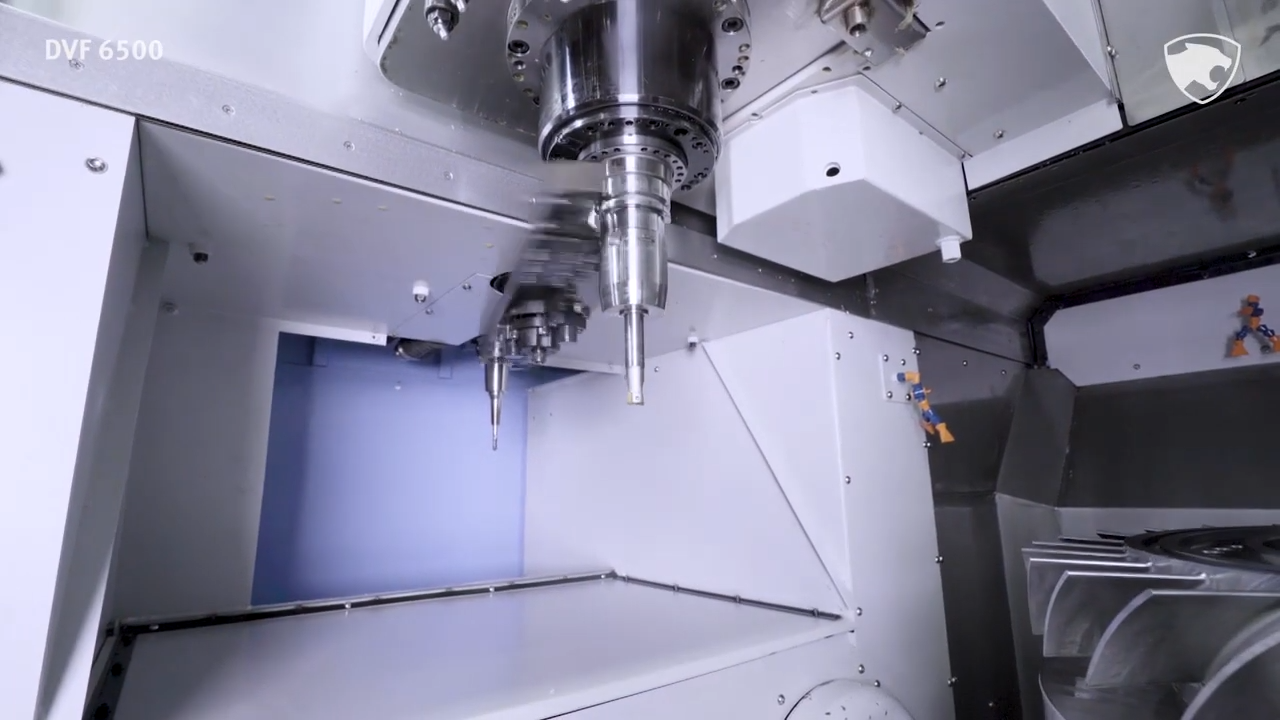

Автоматический магазин на 60 инструментов (опционально до 120) с сервоприводом обеспечивает время смены «инструмент-к-инструменту» всего 1 секунду, сокращая простои и повышая эффективность.
- Современные системы управления

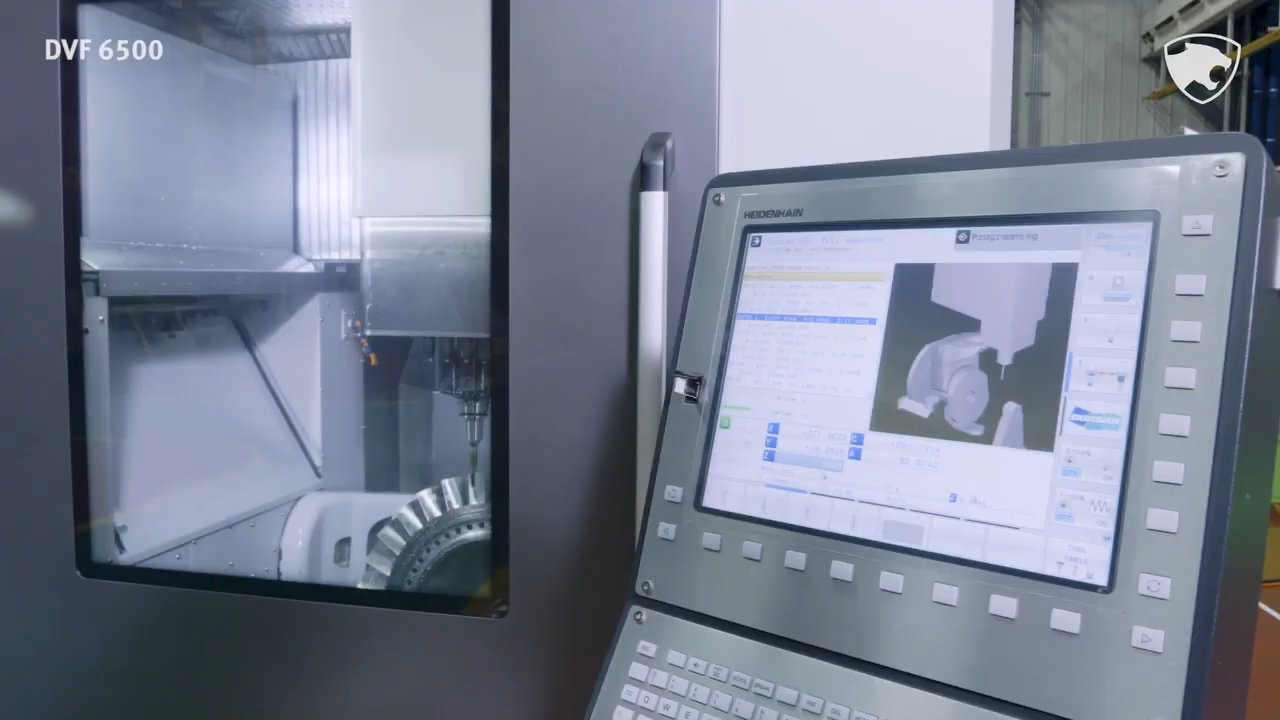

Возможна установка систем FANUC 31i-B5, или SIEMENS 840D sl — для полной совместимости с CAM-решениями и пятиосевыми стратегиями обработки.
Интерфейс поддерживает функции предотвращения столкновений, визуализацию траектории и настройку параметров в реальном времени.
- Эффективное охлаждение и удаление стружки

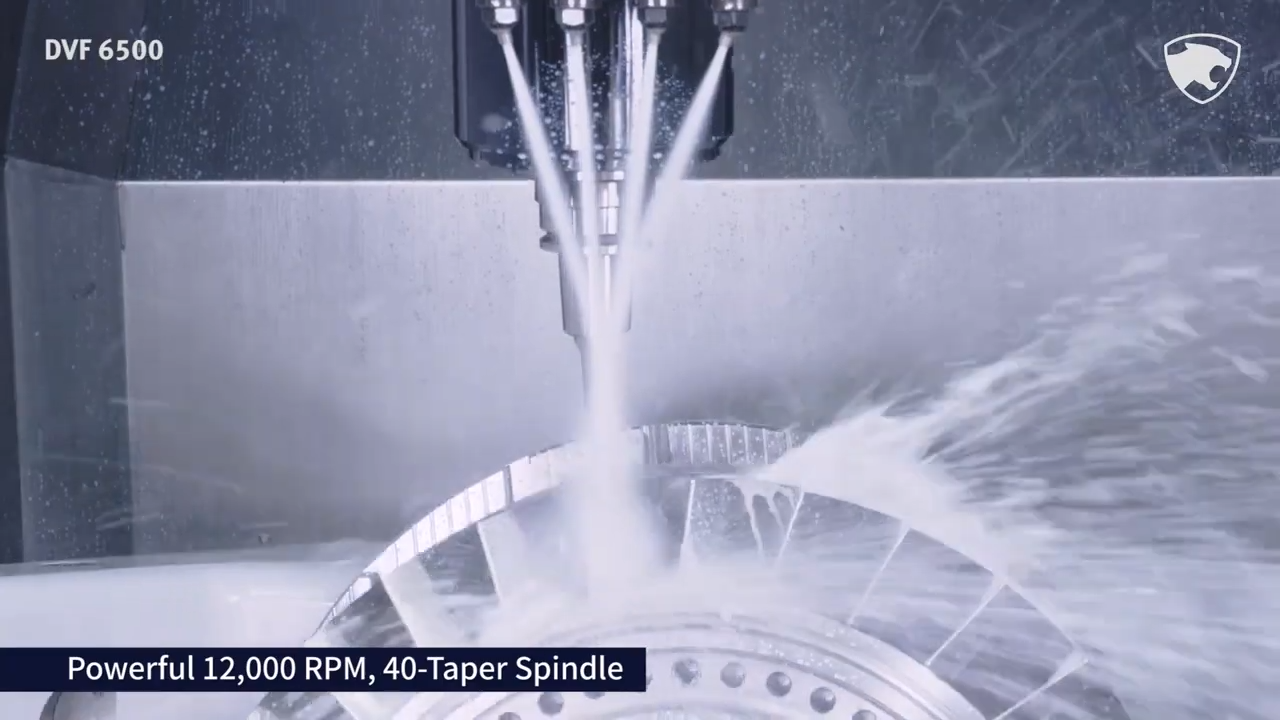

Система подачи СОЖ под давлением до 70 бар (опция) и увеличенный бак объёмом 650 л обеспечивают стабильное охлаждение инструмента и заготовки при глубоком сверлении и обработке жаропрочных сплавов.
Компоновка станка облегчает отвод стружки даже при длительных непрерывных циклах. Система Cyclon Filter (Циклонный фильтр) эффективно очищает охлаждающую жидкость от механических примесей — песка, окалины и ржавчины, что предотвращает засоры и значительно продлевает срок службы оборудования и инструмента.
- Готовность к автоматизации
Станок поддерживает установку измерительных систем, датчика износа инструмента и роботизированных систем смены паллет, позволяя реализовать концепцию "темных цехов" — производства без оператора.
Итог
DOOSAN DVF 6500 — это инвестиция в точность, стабильность и эффективность.
Сочетая мощный шпиндель, широкие возможности 5-осевой обработки и готовность к автоматизации, он обеспечивает вашему производству новое качество, снижает себестоимость и повышает конкурентоспособность.
Если у вас возникли вопросы по станку Doosan DVF 6500, наши специалисты готовы ответить на них, уточнить технические детали и подготовить персональное технико-коммерческое предложение.
| Серия | DVF |
| Модель | DVF6500 |
| Система ЧПУ | Siemens ONE |
| Рабочий стол | |
|---|---|
| Габариты рабочего стола, (мм) | Φ650 X 600 |
| Зона обработки (мм) | Φ840 X 500 |
| Т-слоты (ширина х кол-во х шаг) | 14 x 5 x 100 |
| Грузоподъемность (кг) | 1000 |
| Перемещения | |
| Ось X (мм) | 750 |
| Ось Y (мм) | 785 |
| Ось Z (мм) | 600 |
| Шпиндель | |
| Тип конуса | BBT40 |
| Частота вращения (об/мин) | 12000 [18000] |
| Мощность двигателя (кВт) | 18.5/22 |
| Крутящий момент (пост \ 30 мин) (Нм) | 204 |
| Подачи | |
| Рабочий ход по осям X\Y\Z\W (мм/мин) | 20 |
| Холостой ход по осям X\Y\Z\W(м/мин) | 45 |
| Магазин инструмента | |
| Тип магазина | с манипулятором |
| Количество позиций (шт) | 60 |
| Максимальный вес (кг) | 8 |
| Максимальный вылет (мм) | 300 |
| Диаметр, максимальный (мм) | 75 |
| Диаметр, макс. при свободных рядом ячеек (мм) | 125 |
| Время смены И-И (с) | 1 |
| Общие параметры | |
| Объем бака СОЖ (л) | 650 |
| Давление воздуха (кг) | 7 |
| Масса станка (кг) | 14500 |
| Габариты занимаемой площади (мм) | 3100 x 3700 x 2450 |
| Тип направляющих | качения |
