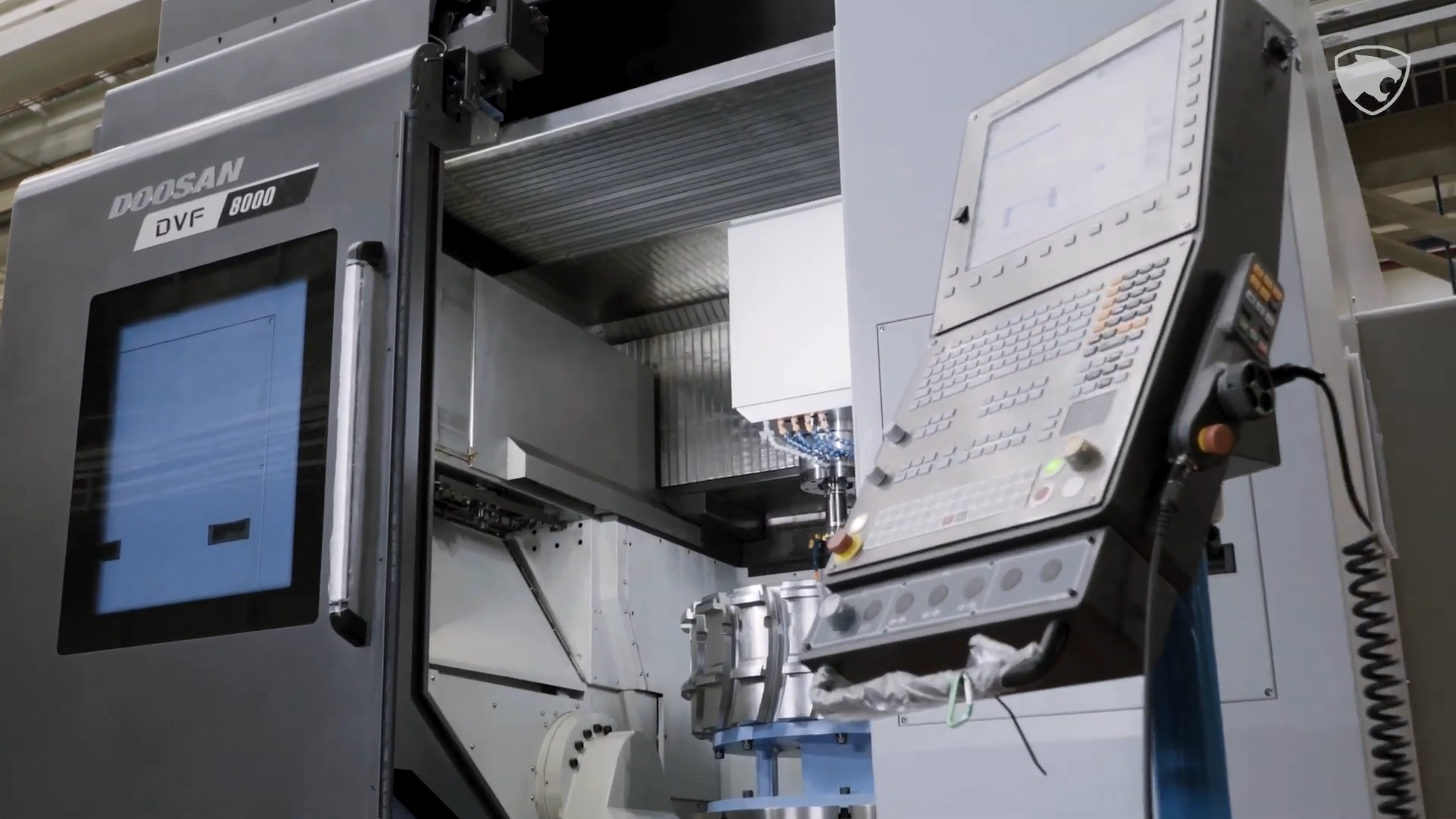

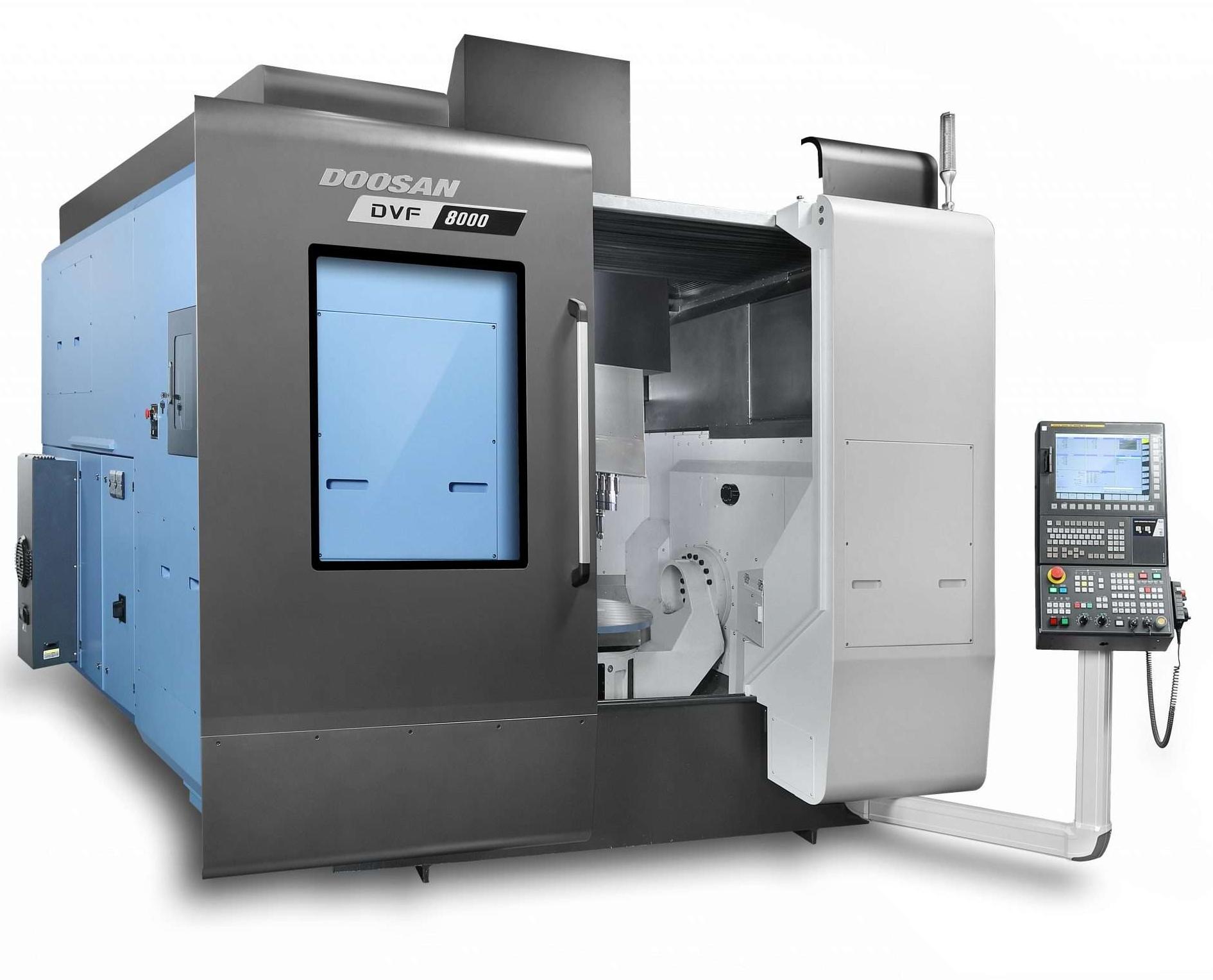

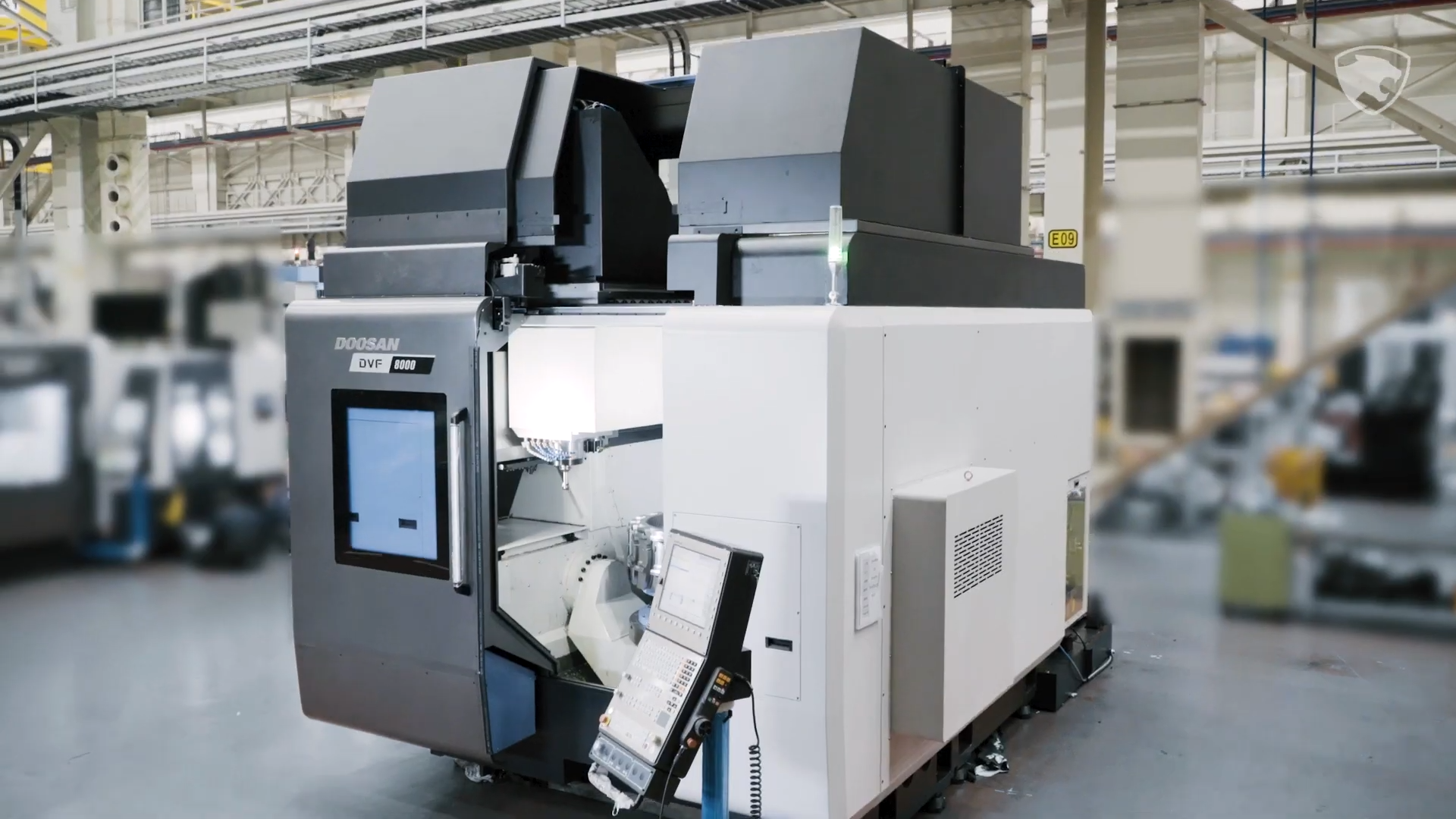

Doosan DVF 8000 — это флагманский пятиосевой вертикальный обрабатывающий центр, предназначенный для высокоточной обработки средних и крупных деталей за одну установку.
Станок сочетает мощность, устойчивость и динамику, обеспечивая превосходную производительность при работе с материалами — от алюминиевых сплавов до жаропрочных сталей и титана.
DOOSAN DVF 8000 — мощный пятиосевой центр для обработки крупногабаритных деталей с высочайшей точностью
Doosan DVF 8000 — это флагманский пятиосевой вертикальный обрабатывающий центр, предназначенный для высокоточной обработки средних и крупных деталей за одну установку.
Станок сочетает мощность, устойчивость и динамику, обеспечивая превосходную производительность при работе с материалами — от алюминиевых сплавов до жаропрочных сталей и титана.
DVF 8000 создан для серийного и прецизионного производства в аэрокосмической, энергетической, автомобильной и нефтегазовых отраслях, где требуется высокая точность и безупречное качество поверхности.
Преимущества и выгоды
1. Полноценная пятиосевая обработка за одну установку

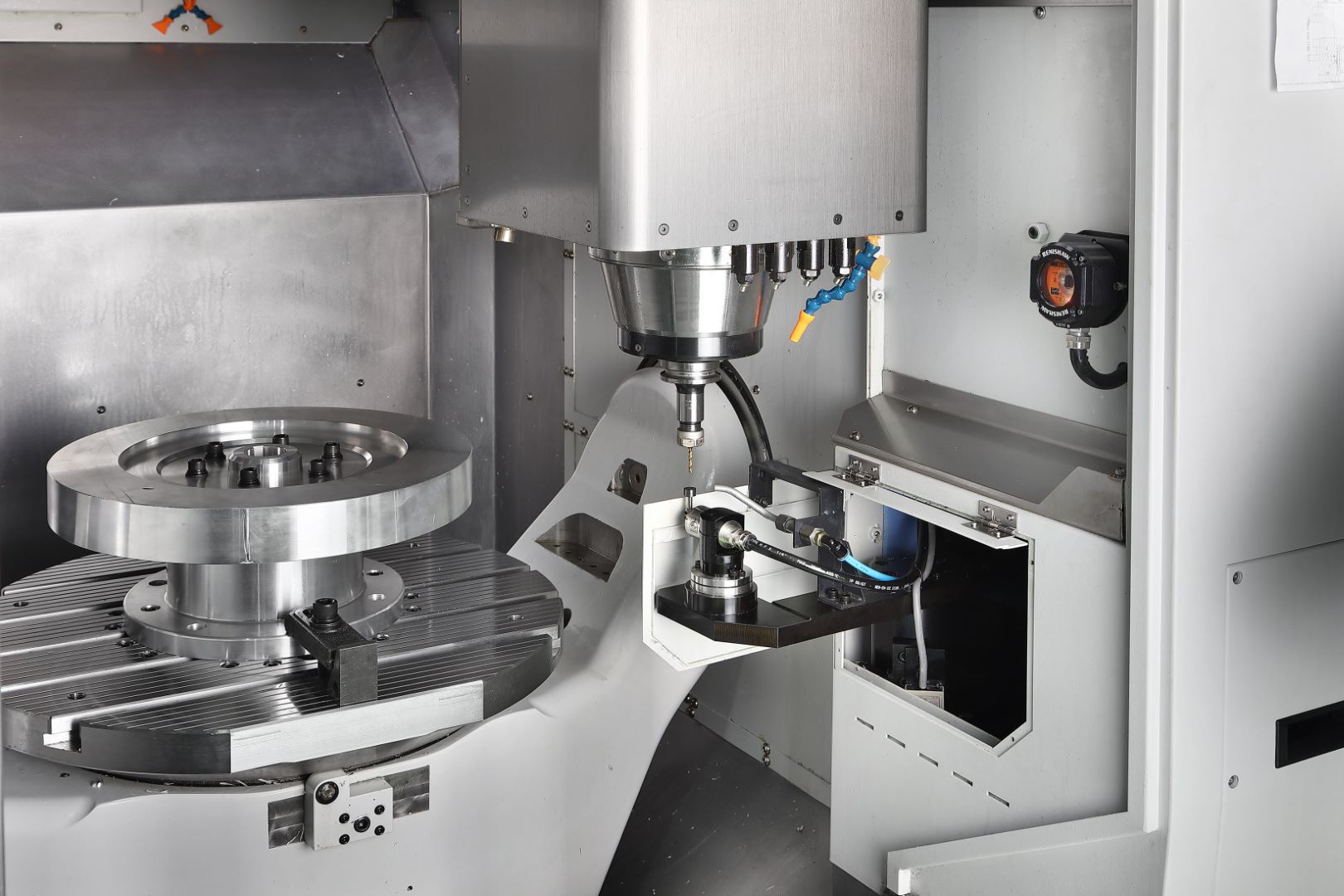

Интегрированный наклонно-поворотный стол (оси A и C) с диапазоном A: –120°…+120° и C: 360° обеспечивает полный доступ к заготовке и возможность выполнения сложнейших контуров без переустановки.
Прямые приводы на обеих осях гарантируют плавное и точное движение при минимальном люфте.
2. Расширенная рабочая зона

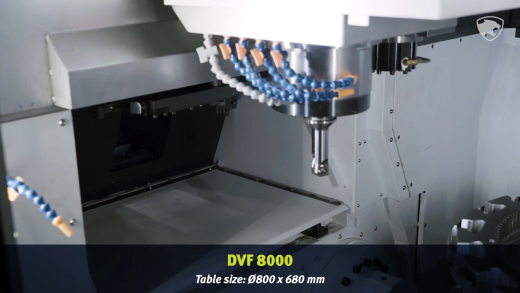

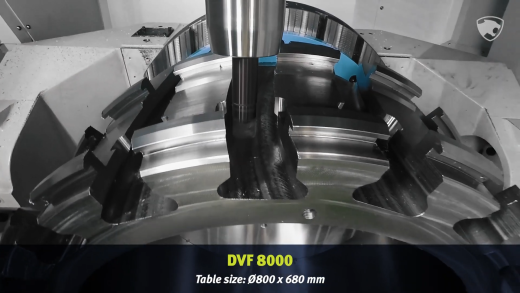

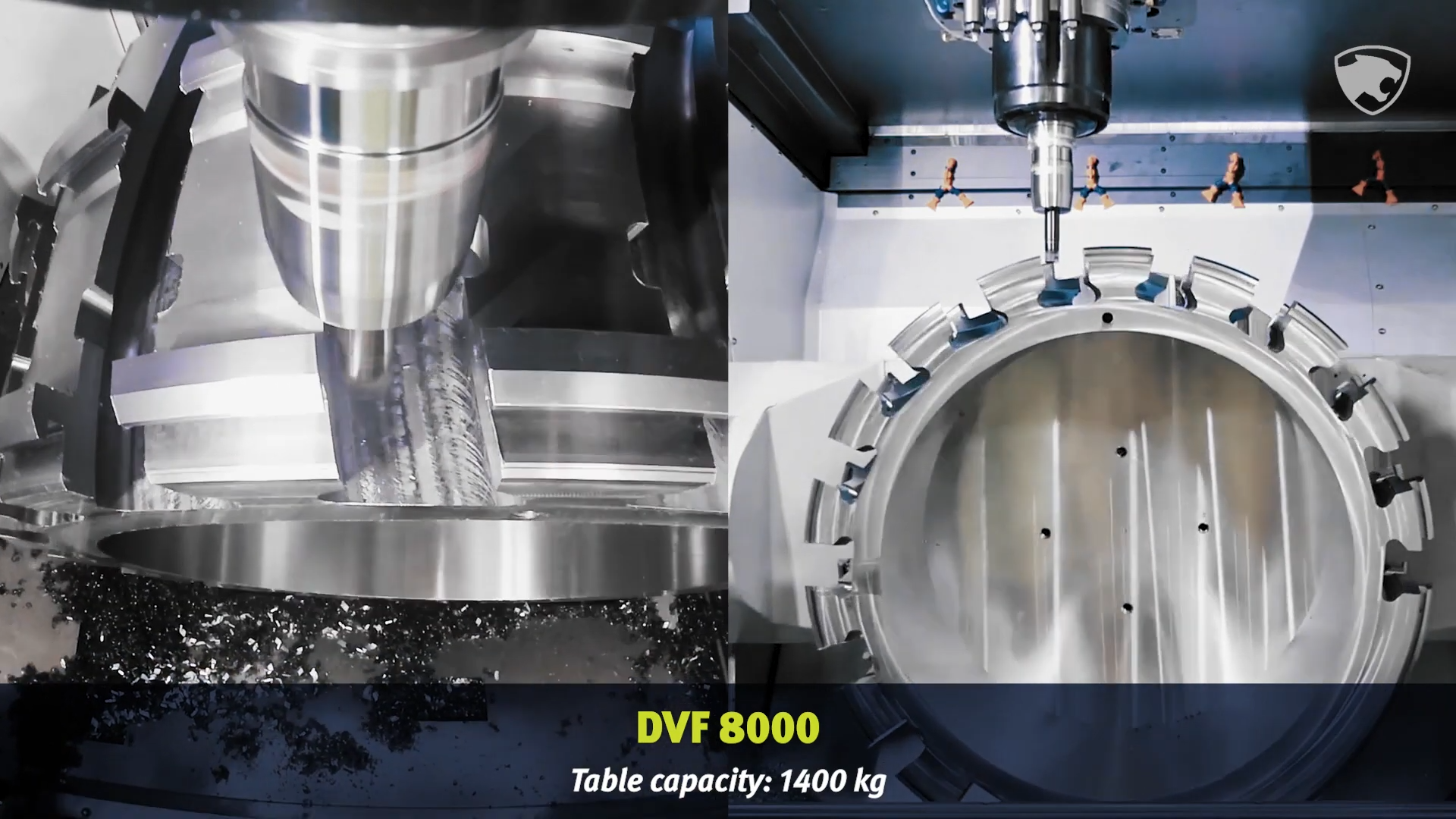

Стол диаметром 800 мм рассчитан на детали до Ø1000 × H590 мм и массу до 1400 кг.
Опорная конструкция повышенной жёсткости предотвращает любые искажения и обеспечивает стабильность при обработке массивных заготовок.
3. Мощный и стабильный шпиндель

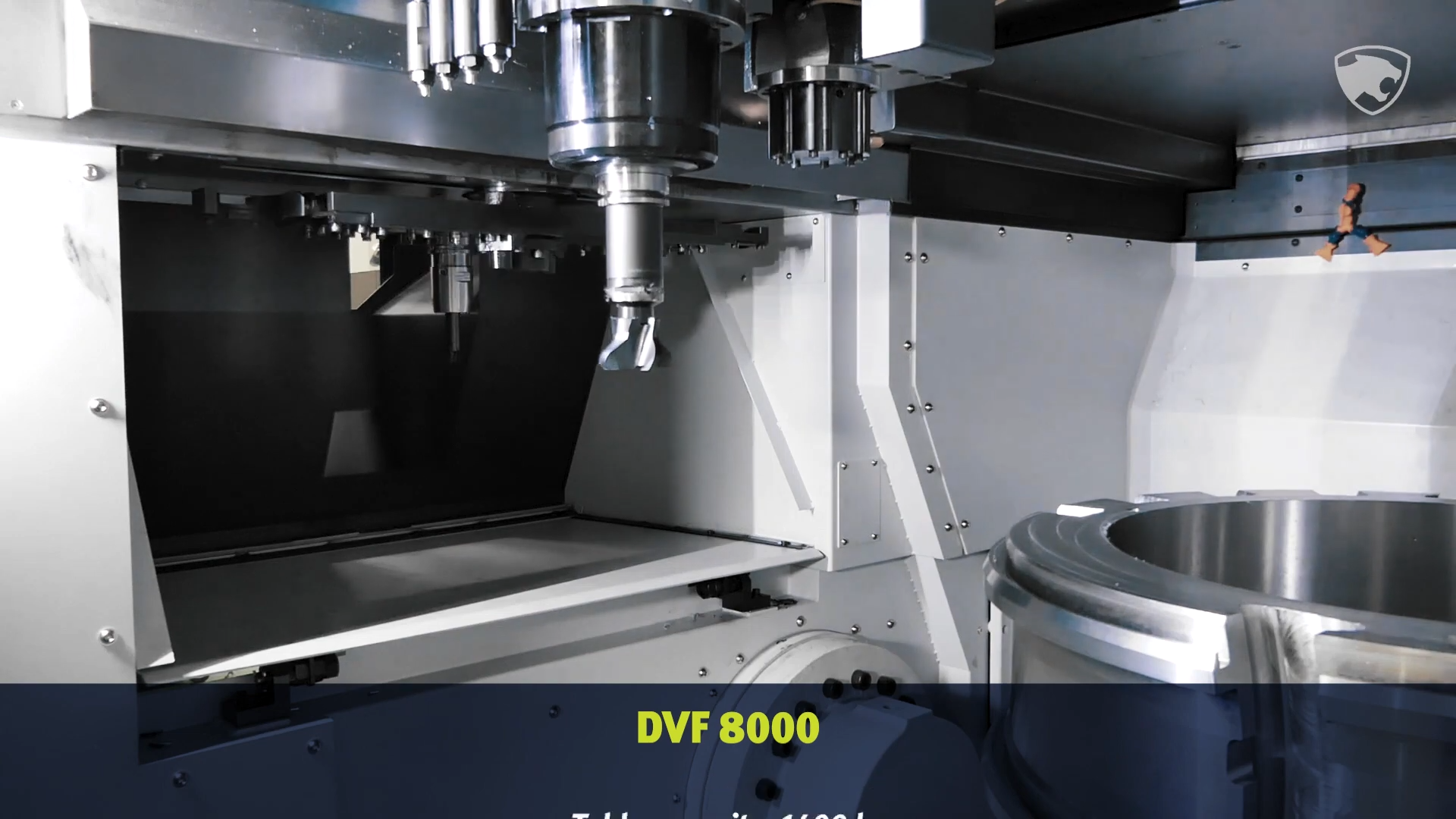

Встроенный шпиндель с прямым приводом развивает до 18 000 об/мин и мощность до 30 кВт, обеспечивая черновой съём металла и чистовую обработку с минимальными вибрациями.
Максимальный крутящий момент — 204 Н·м, что даёт уверенную работу даже при глубоком фрезеровании.
4. Высокая динамика перемещений
Скорости перемещения по осям X/Y/Z достигают 45 м/мин, а скорости вращения осей B/C — 25 и 60 об/мин соответственно.
Такие показатели обеспечивают быструю реакцию и минимизацию времени цикла при сложных траекториях.
5. Прецизионная конструкция и стабильность геометрии
Литая чугунная станина с усиленными рёбрами и широкими направляющими обеспечивает исключительную виброустойчивость.
Абсолютные энкодеры (оптические линейки) на всех осях гарантируют точность позиционирования при любых температурных колебаниях, а так же со временем эксплуатации на десятилетия вперед
6. Увеличенный магазин инструментов
Базовая комплектация — 60 инструментов (опционально — до 120).
Механизм смены с сервоприводом обеспечивает быструю замену «инструмент-к-инструменту» — 1,3 секунды, что особенно важно при многокоординатной обработке.
7. Современные системы управления
Доступны системы FANUC 31i-B5 Plus, SIEMENS 840D sl / Sinumerik One — с поддержкой полной пятиосевой интерполяции, цифровых двойников и симуляции обработки в реальном времени.
8. Эффективное охлаждение и отвод стружки
Система подачи СОЖ под давлением до 70 бар (опция) и увеличенный бак объёмом 800 л обеспечивают надёжное охлаждение инструмента и стабильность процесса при длительных циклах.
Система Cyclon Filter (Циклонный фильтр) очищает жидкость от песка, окалины и ржавчины с помощью центробежной силы, предотвращая износ оборудования и увеличивая срок службы инструментов.
9. Подготовлен к автоматизации
Станок поддерживает установку измерительных систем, датчиков износа, паллетных станций и роботизированных систем подачи заготовок.
Он полностью готов к работе в режиме производства без участия оператора (lконцепция "темных цехов") — круглосуточно и без простоев.
Итог
DOOSAN DVF 8000 — это профессиональный инструмент для тех, кто требует высокой точности при обработке крупных и сложных деталей.
Сочетая мощность, динамику и автоматизацию, DVF 8000 повышает производительность, сокращает время цикла и обеспечивает стабильное качество даже в самых ответственных операциях.
Если вам нужна консультация или технико-коммерческое предложение по Doosan DVF 8000, специалисты нашей компании готовы ответить на все вопросы и подобрать оптимальную комплектацию под ваши задачи.
| Серия | DVF |
| Модель | DVF8000 |
| Система ЧПУ | Siemens ONE |
| Рабочий стол | |
|---|---|

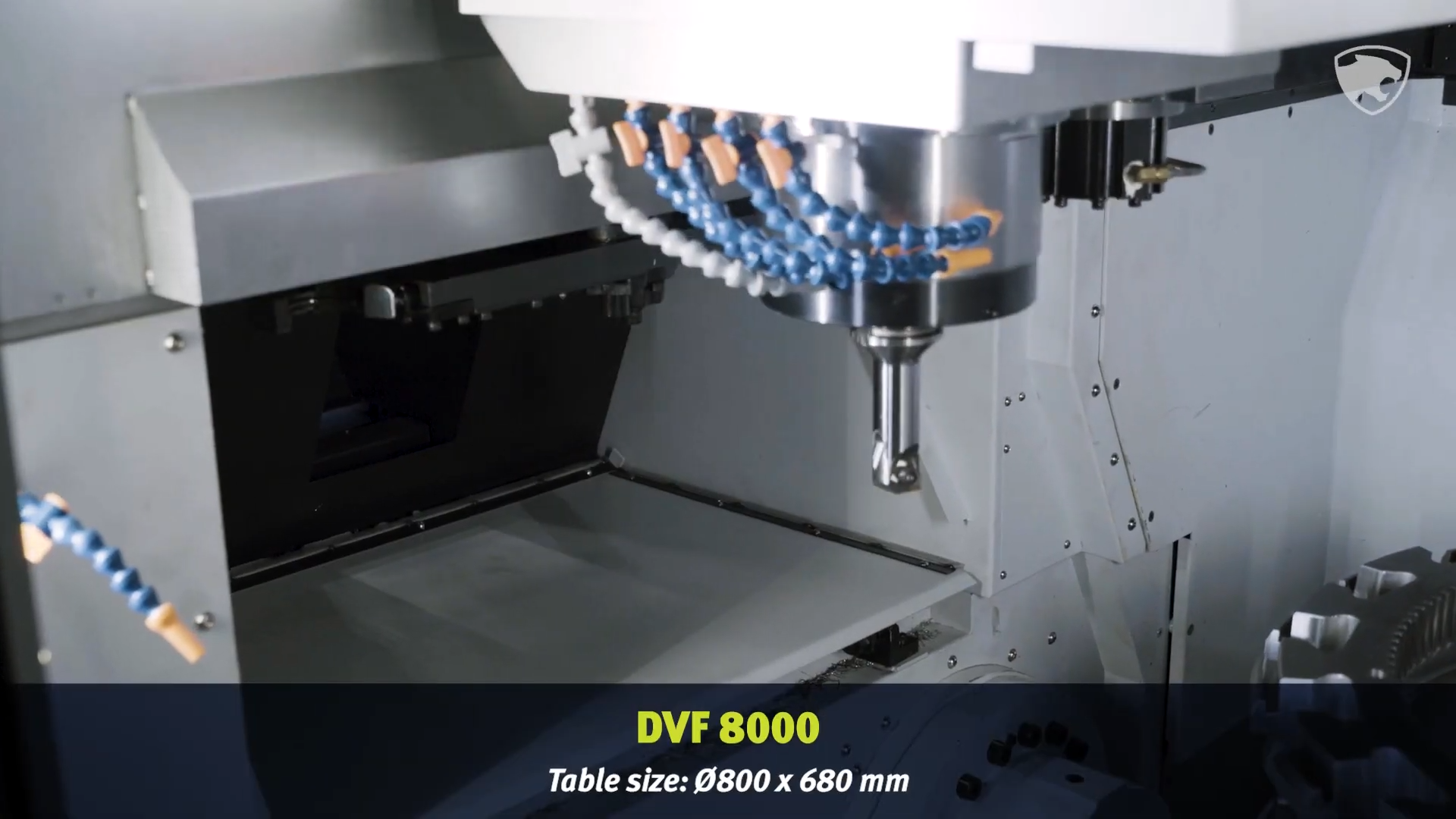

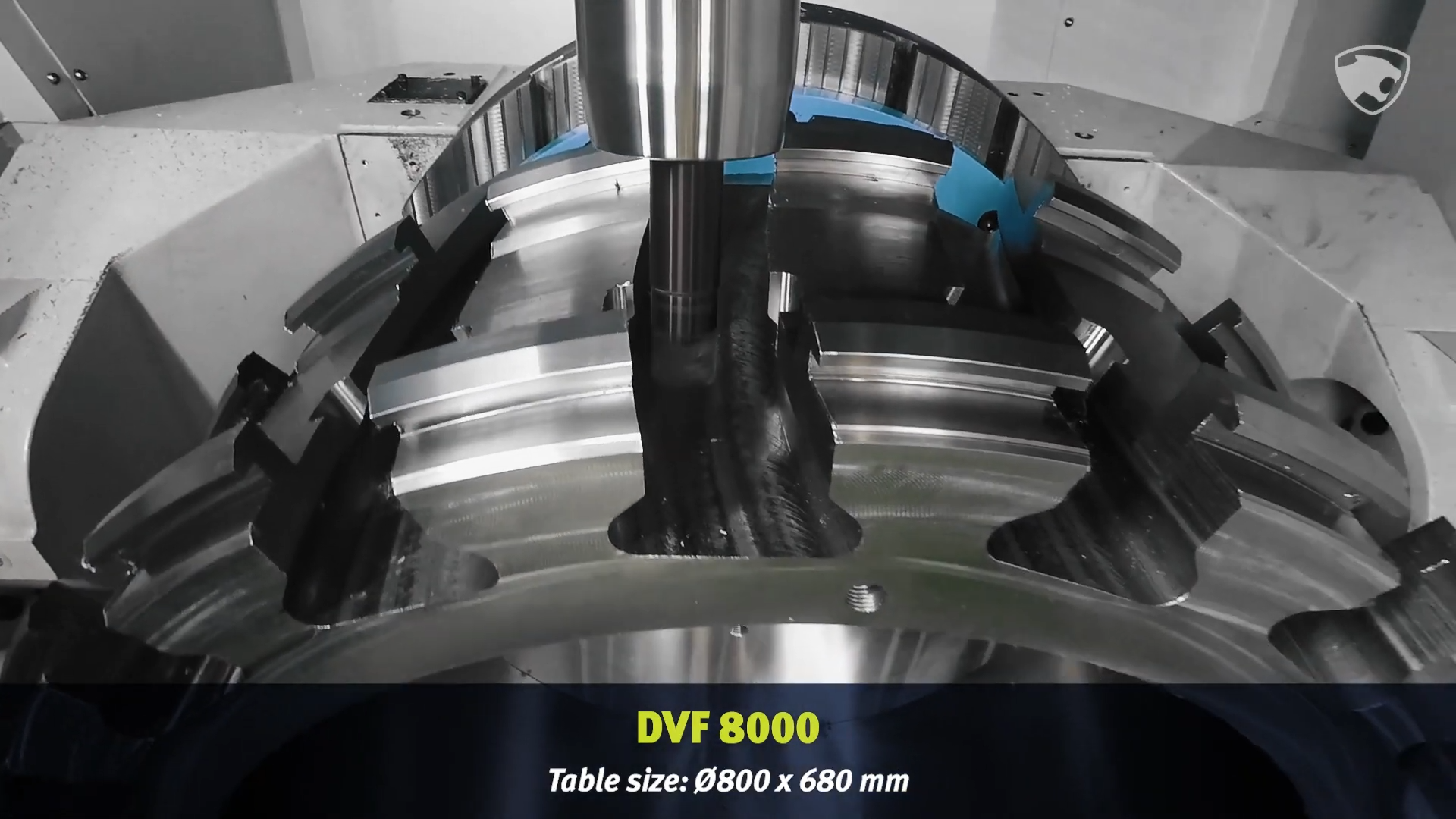

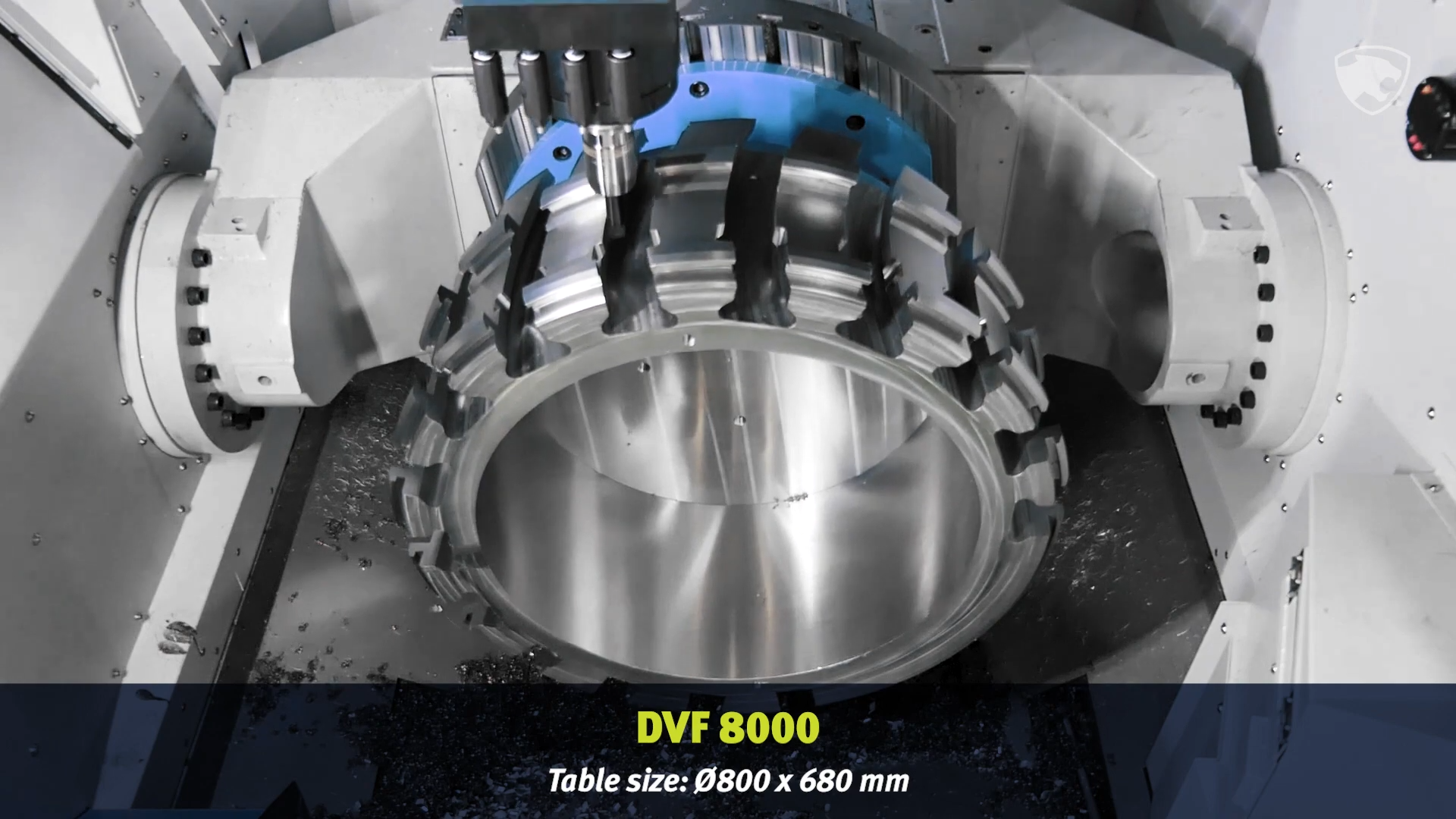

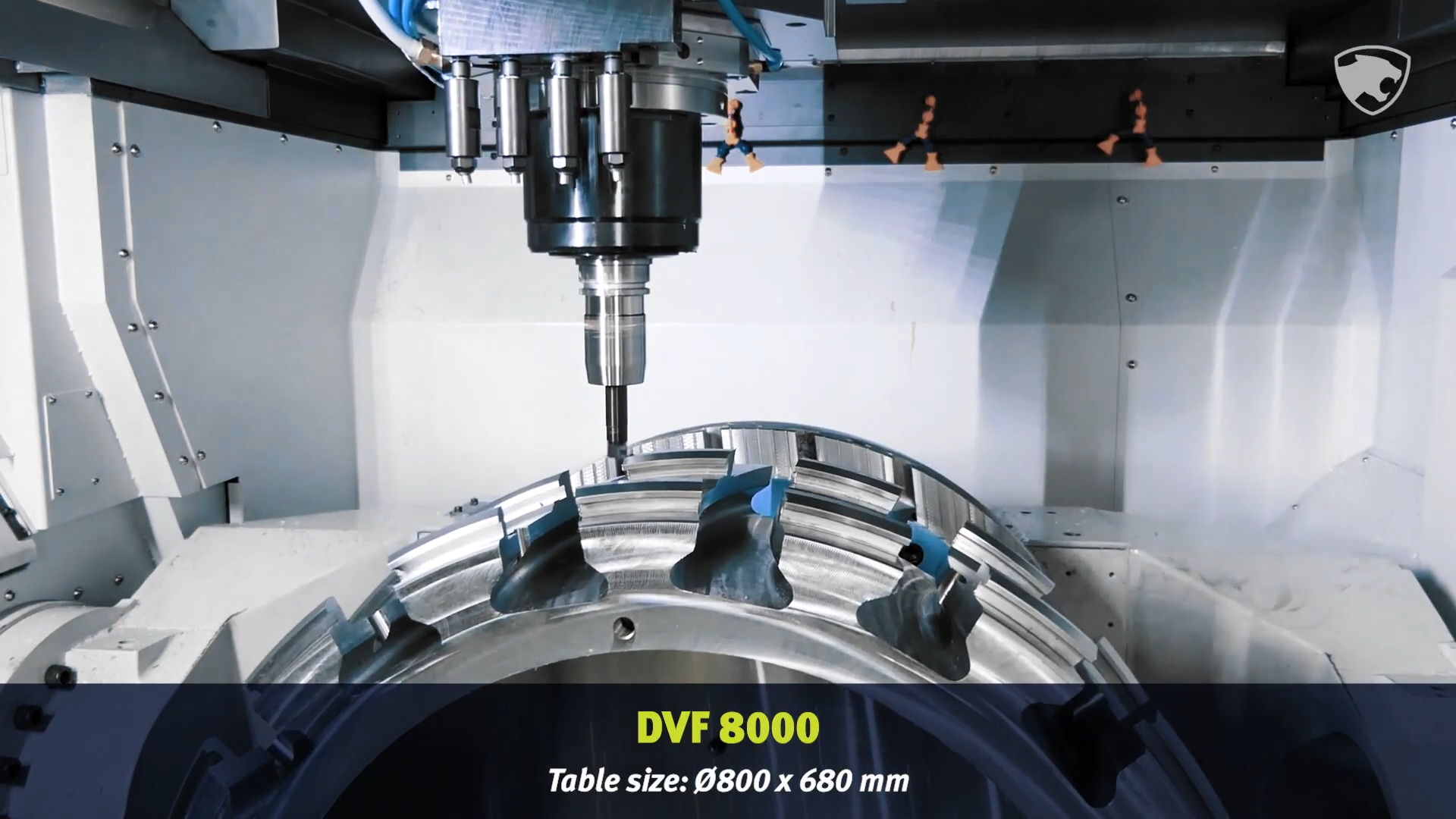

| Габариты рабочего стола, (мм) | Φ800 X 680 |
| Зона обработки (мм) | Φ1000 X 590 |
| Т-слоты (ширина х кол-во х шаг) | 14 x 5 x 125 |
| Грузоподъемность (кг) | 1400 |
| Перемещения | |
| Ось X (мм) | 1000 |
| Ось Y (мм) | 900 |
| Ось Z (мм) | 685 |
| Шпиндель | |
| Тип конуса | BBT40 |
| Частота вращения (об/мин) | 12000 [18000] |
| Мощность двигателя (кВт) | 18.5 / 22 |
| Крутящий момент (пост \ 30 мин) (Нм) | 204 |
| Подачи | |
| Рабочий ход по осям X\Y\Z\W (мм/мин) | 20 |
| Холостой ход по осям X\Y\Z\W(м/мин) | 45 |
| Магазин инструмента | |
| Тип магазина | с манипулятором |
| Количество позиций (шт) | 60 |
| Максимальный вес (кг) | 8 |
| Максимальный вылет (мм) | 300 |
| Диаметр, максимальный (мм) | 75 |
| Диаметр, макс. при свободных рядом ячеек (мм) | 125 |
| Время смены И-И (с) | 1.3 |
| Общие параметры | |
| Объем бака СОЖ (л) | 800 |
| Давление воздуха (кг) | 7 |
| Масса станка (кг) | 25000 |
| Габариты занимаемой площади (мм) | 3670 x 4097 x 2950 |
| Тип направляющих | качения |
