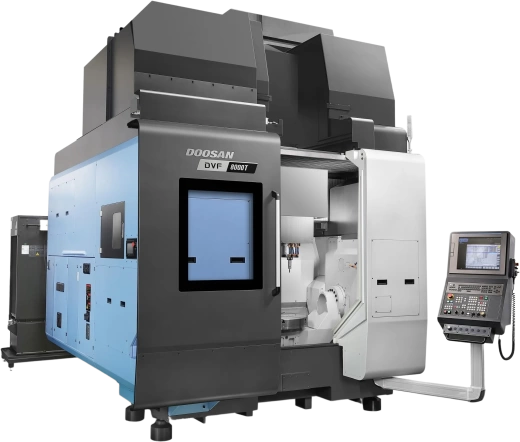

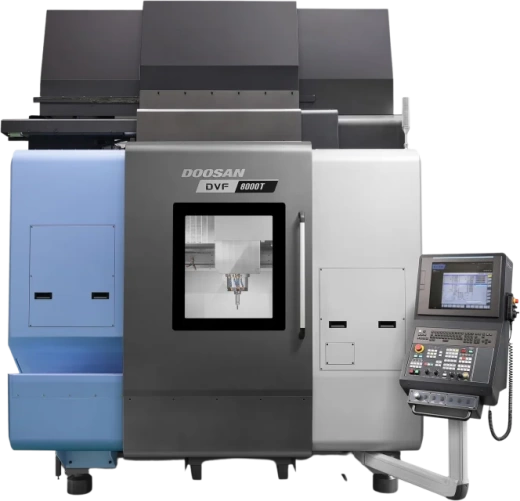

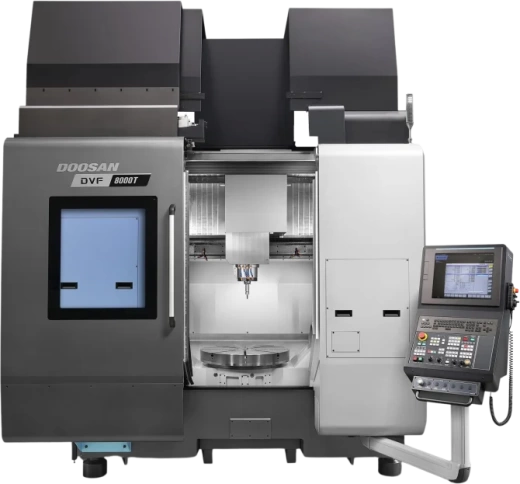

5-осевой фрезерный обрабатывающий центр ЧПУ DVF8000T, DOOSAN, Корея

DOOSAN DVF 8000T — пятиосевой центр с функцией токарной обработки и зубонарезанием по методу Скайвинг (Skiving)

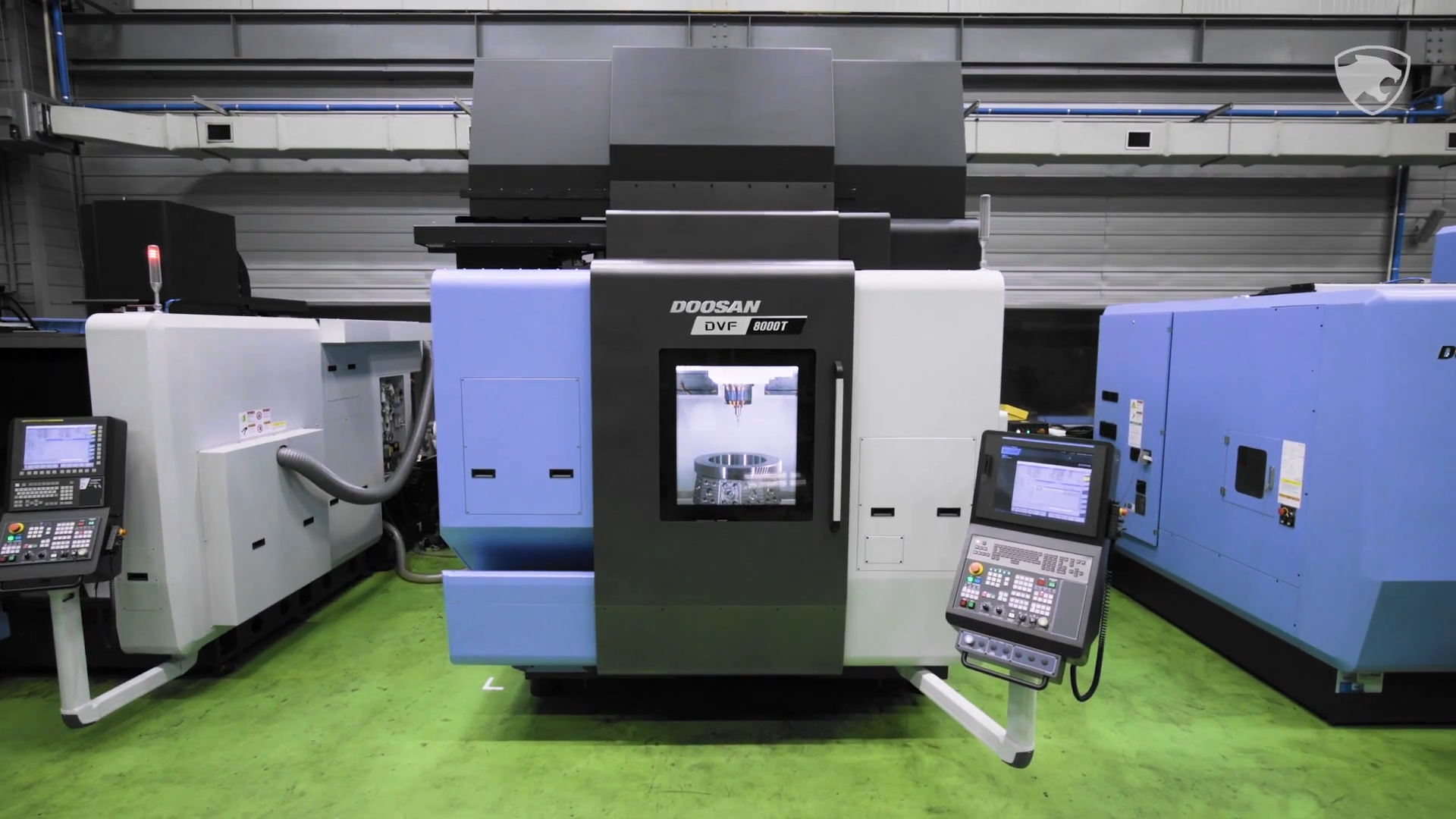

Doosan DVF 8000T — это универсальный пятиосевой обрабатывающий центр, объединяющий фрезерные и токарные операции в одной установке.
Индекс T (Turning) обозначает наличие функции токарной обработки, что делает станок ещё более гибким и производительным решением для обработки сложных деталей корпусного и зубчатого типа.

DVF 8000T создан для предприятий аэрокосмической, энергетической, автомобильной и приборостроительной отраслей, где требуется высокая точность, повторяемость и сокращение количества установов.

Преимущества и выгоды

1. Фрезерование и токарная обработка в одном станке

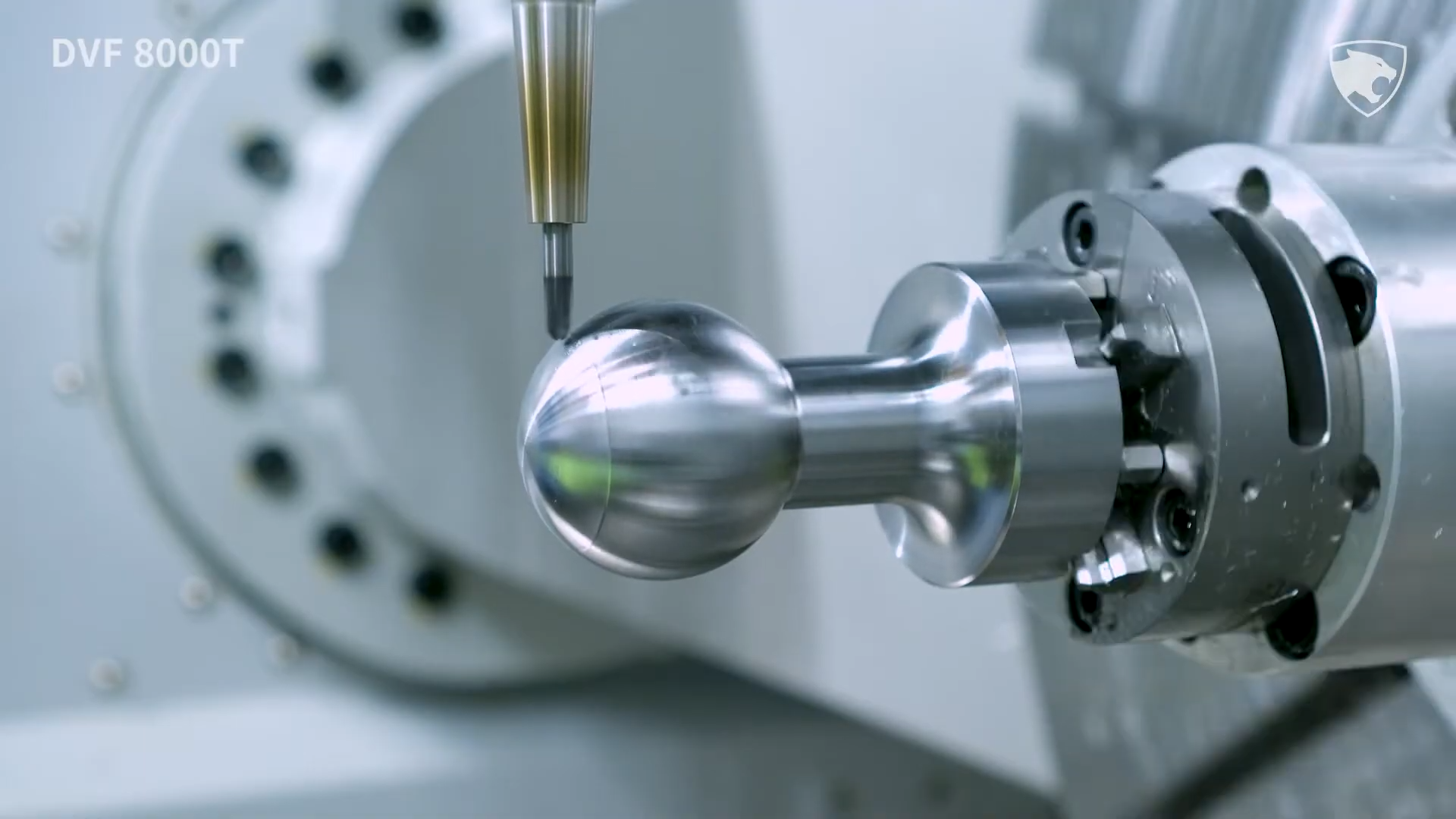

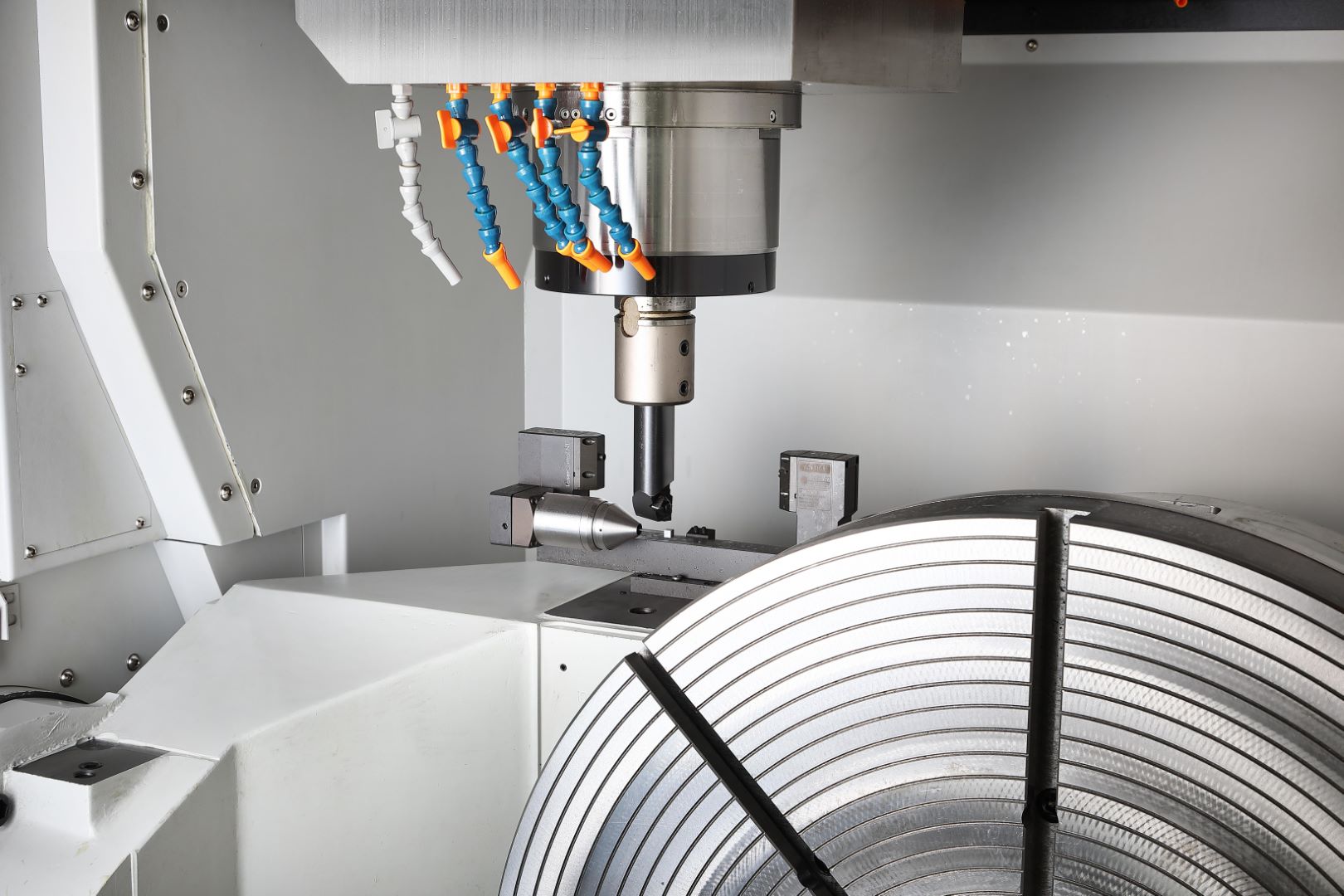

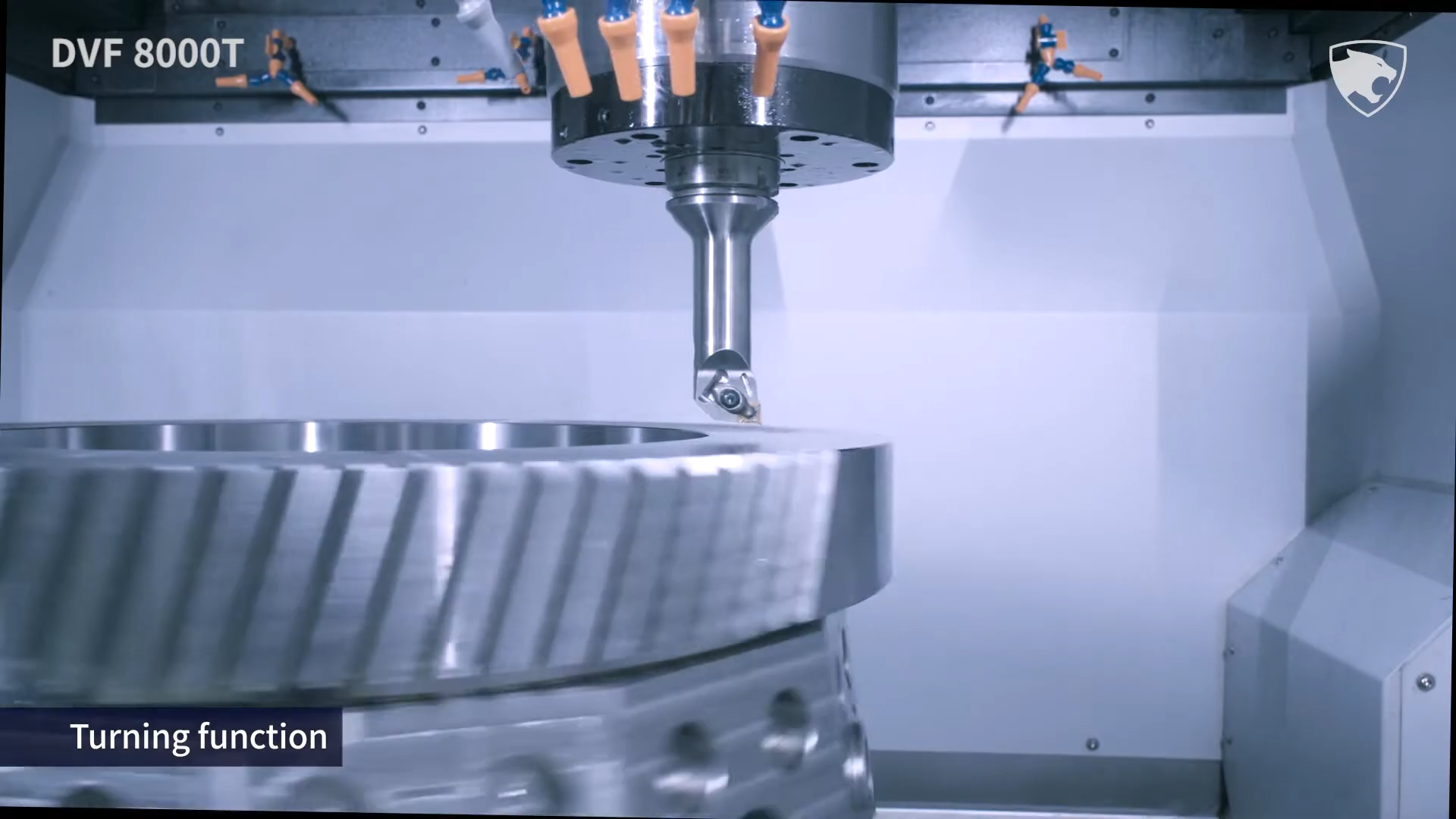

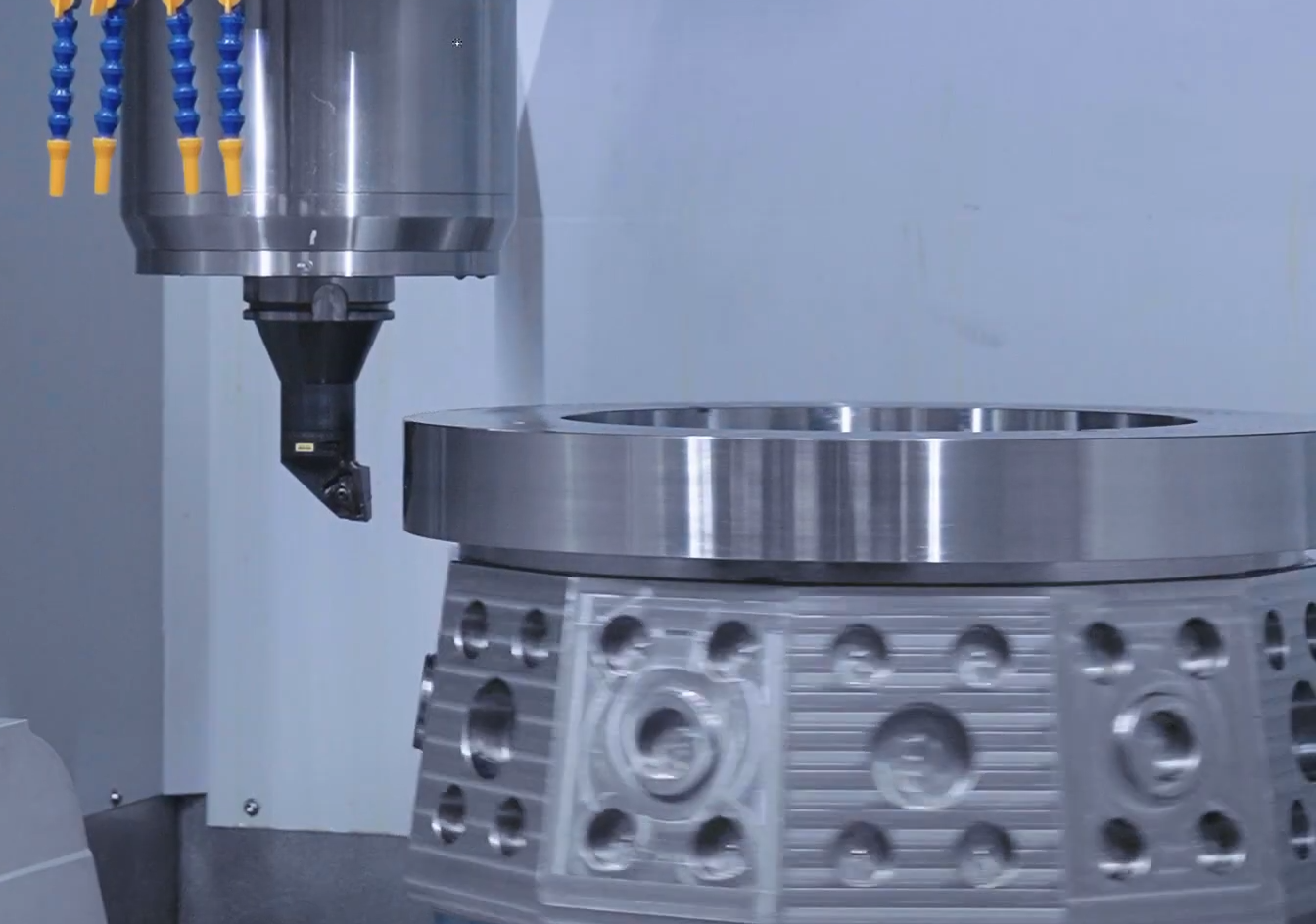

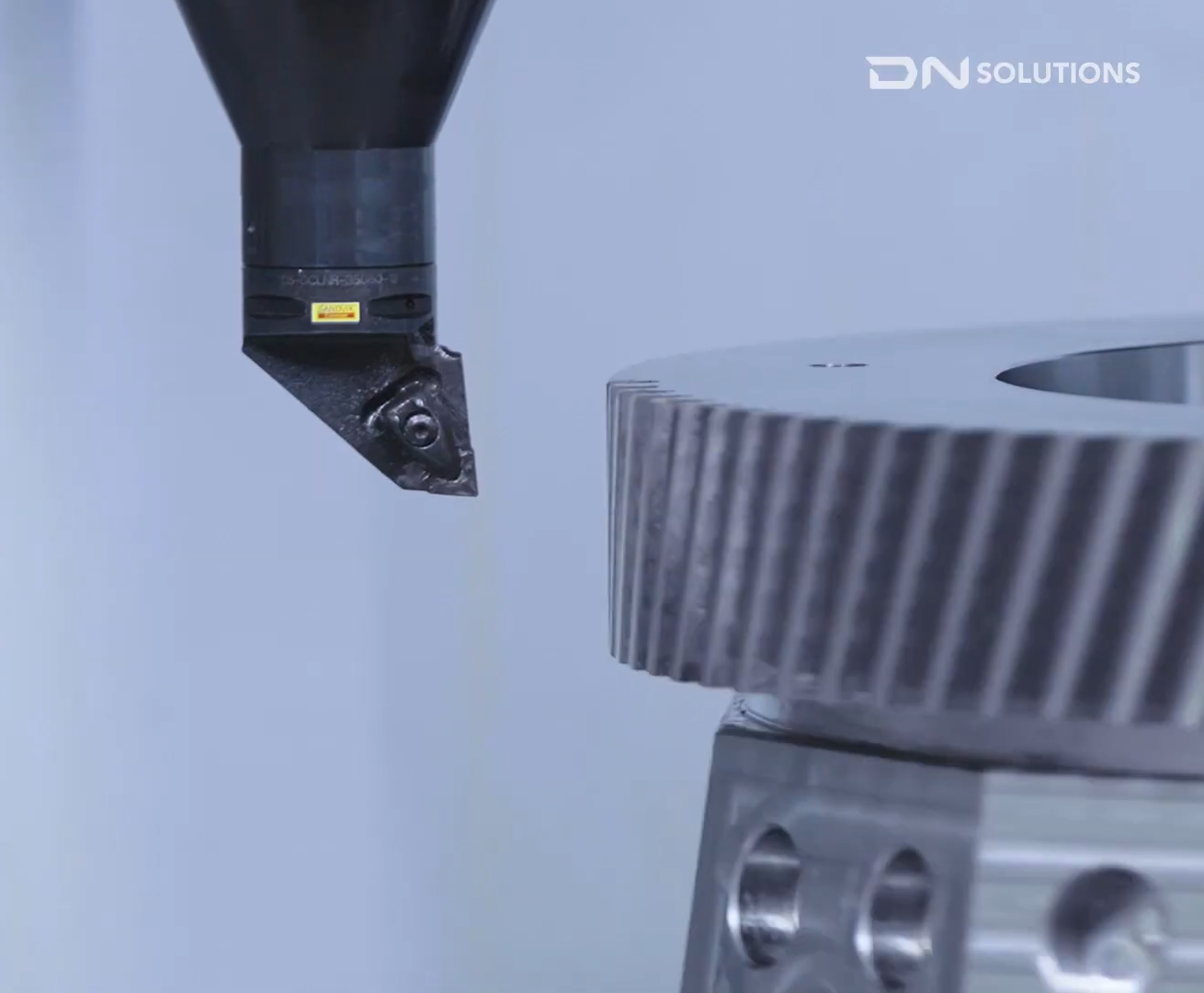

Функция точения позволяет выполнять не только фрезерные, но и токарные операции без переустановки заготовки.
Это исключает накопление погрешностей базирования и сокращает общее время цикла, особенно при комплексной обработке дисков, корпусов и фланцев.

2. Высокоскоростной шпиндель HSK-T63
Шпиндель конуса HSK-T63 развивает скорость до 20 000 об/мин, мощность 22/18,5 кВт и крутящий момент 118 Н·м.
Такое сочетание делает станок универсальным — от чернового съёма до высокоскоростной чистовой обработки с зеркальным качеством поверхности.
Система масляного охлаждения стабилизирует температуру узла и сохраняет геометрию даже при длительных циклах.

3. Возможность зубонарезания методом Power Skiving
Благодаря синхронному вращению инструмента и заготовки, станок поддерживает зубонарезание по методу Skiving — современную технологию, совмещающую принципы фрезерования и "протягивания".
Процесс выполняется при перекрещивающихся осях заготовки и инструмента, что обеспечивает:

• сокращение цикла обработки в 2–3 раза по сравнению с классическим долблением или "шевингом";

• получение точного профиля зуба с минимальной шероховатостью;

• возможность нарезания внутренних зубьев — в корпусах, втулках и замкнутых полостях.
  Для производителей редукторов, приводов и шестерён это — ключевое технологическое преимущество.

4. Расширенные возможности осей и стола

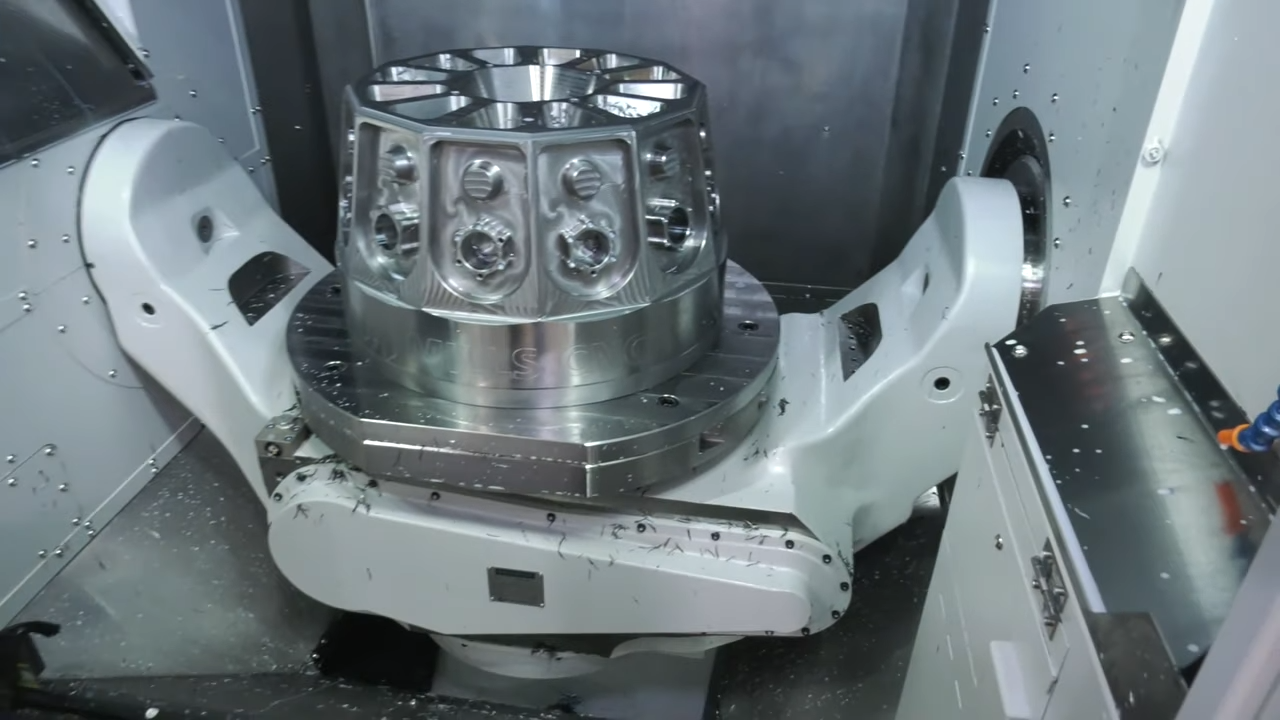

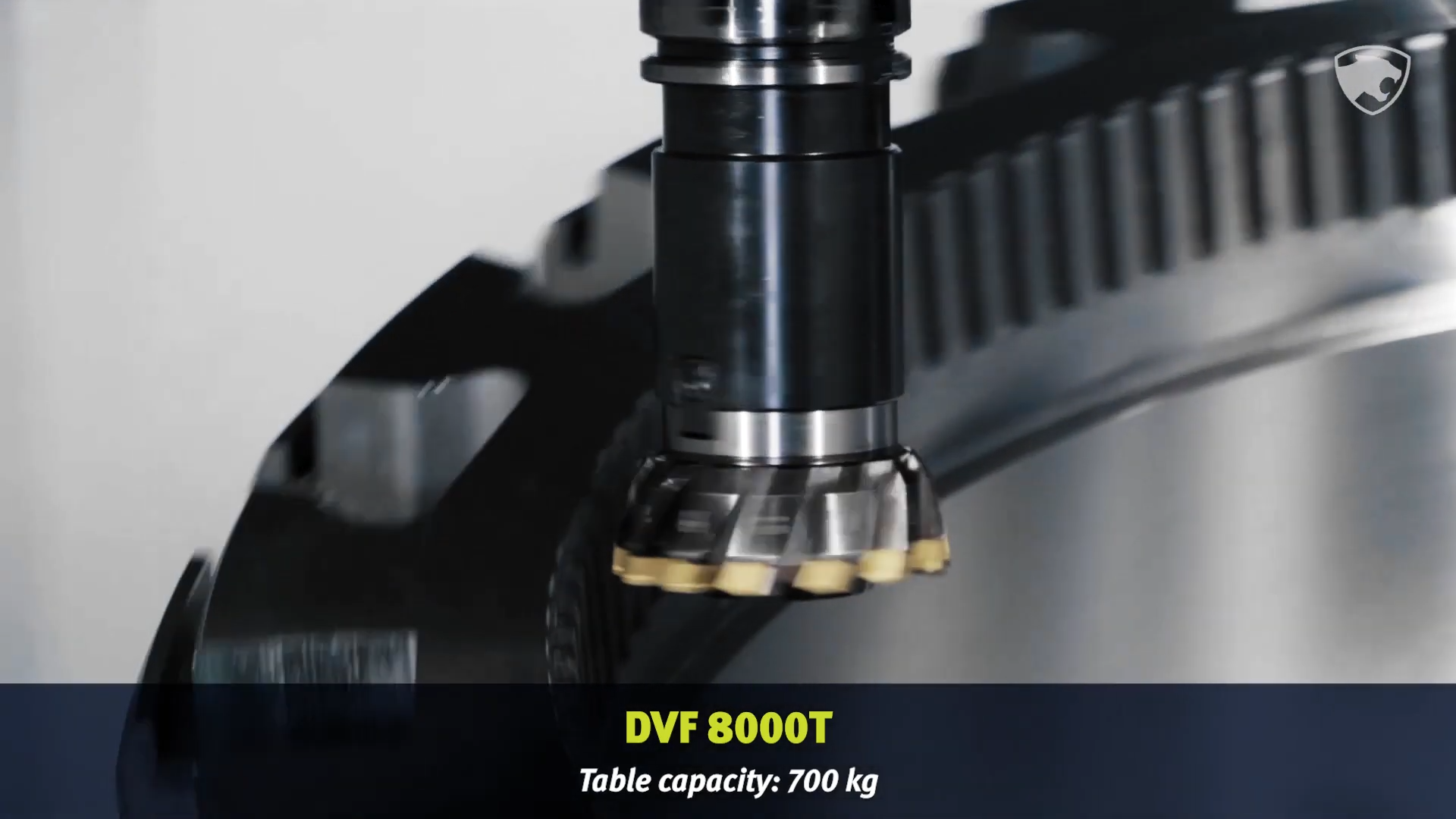

Наклонно-поворотный стол диаметром 800 мм выдерживает заготовки массой до 700 кг.

Ось С развивает скорость вращения до 600 об/мин, что обеспечивает стабильный рез при токарных операциях и зубонарезании.

Ось А имеет диапазон наклона от –120° до +120°, обеспечивая доступ к любой поверхности детали

5. Высокая динамика и точность позиционирования
Скорости подач по осям X/Y/Z — до 45 м/мин, а мощные приводы на осях B (А)  и C обеспечивают плавное и синхронное движение при сложных контурных операциях.
Абсолютные энкодеры и оптические линейки на всех осях гарантируют микронную точность при повторных циклах, а так же при появлении износа со временем.

6. Большой магазин инструментов и минимальное вспомогательное время

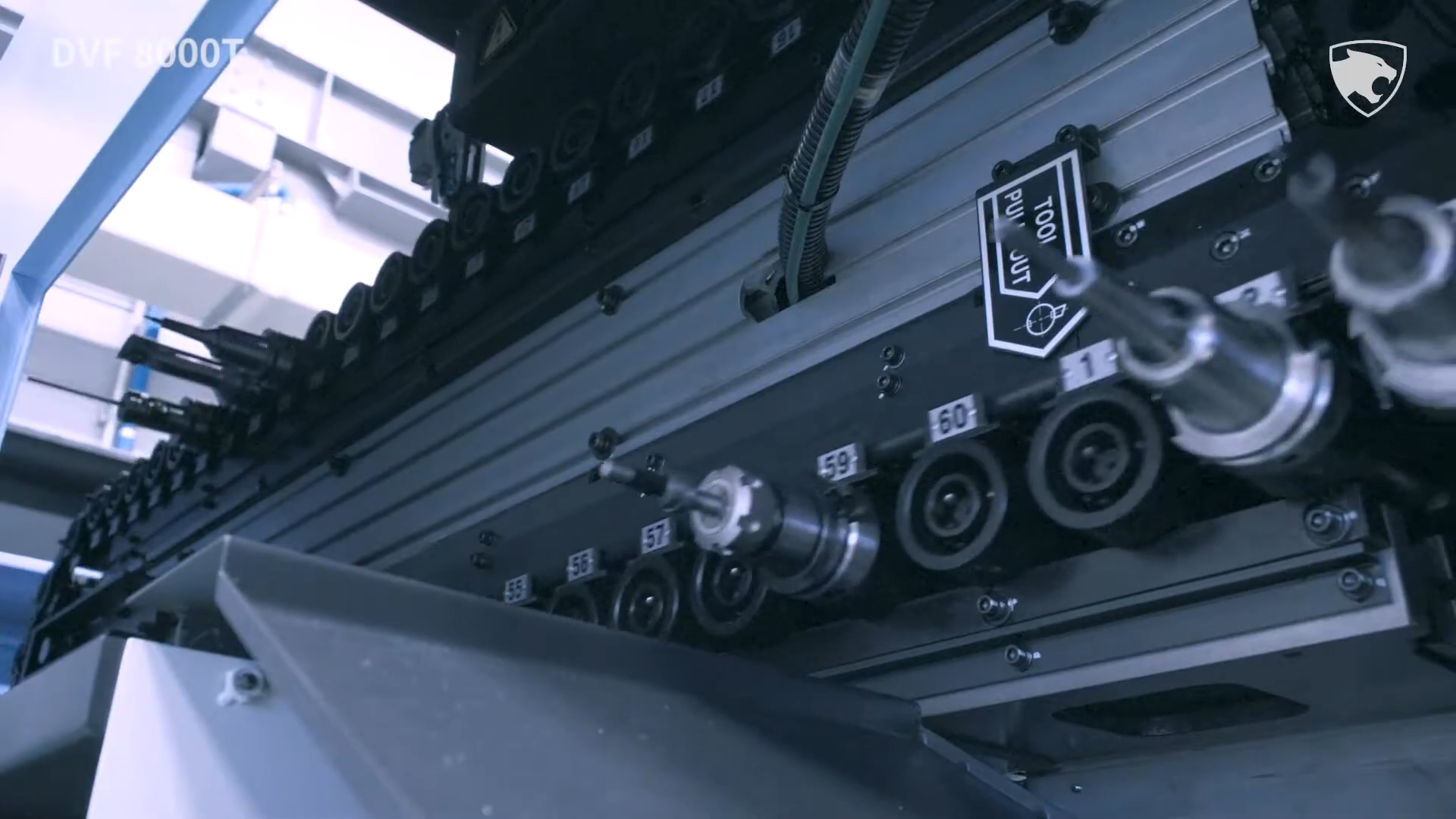

Стандартный магазин на 60 позиций (опция — до 120) обеспечивает смену инструмента «инструмент-к-инструменту» всего за 1,3 с.
Такое быстродействие особенно важно при многопереходной обработке, где активно используются фрезы, зенковки и резцы.

7. Эффективное охлаждение и фильтрация
Система подачи СОЖ под давлением до 70 бар (опция) и увеличенный бак объёмом 800 л обеспечивают надёжное охлаждение инструмента при интенсивных режимах.
Cyclon Filter (циклонный фильтр) отделяет окалину и абразивные частицы с помощью центробежной силы, продлевая срок службы насоса, шпинделя и инструмента.

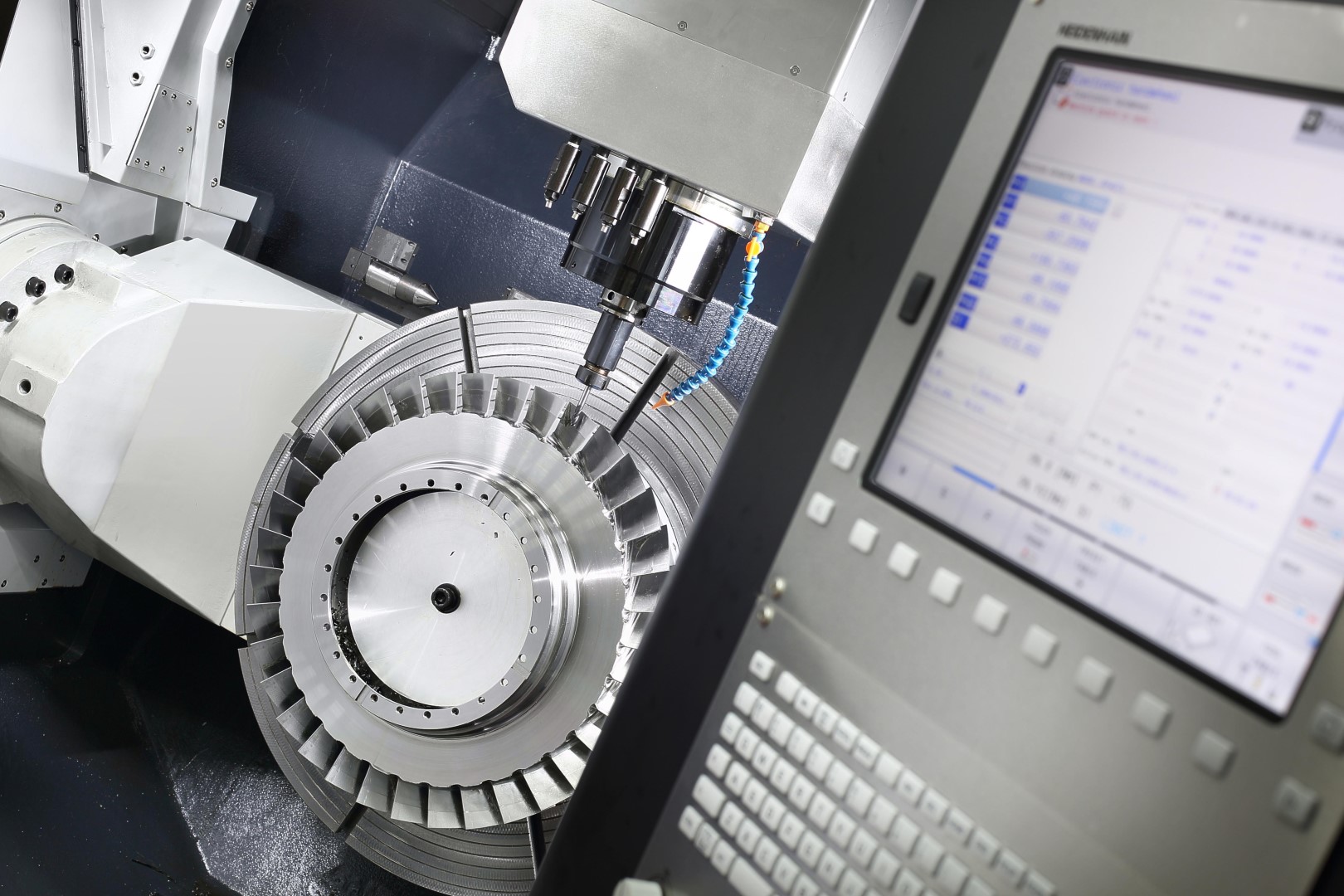

8. Современные системы ЧПУ
Доступны варианты управления — FANUC 31i-B5 Plus, SIEMENS 840D / Sinumerik One.
Они поддерживают синхронное вращение осей, автоматическую компенсацию температурных деформаций и полное управление процессом Skiving в режиме CAM.

9. Готовность к автоматизации

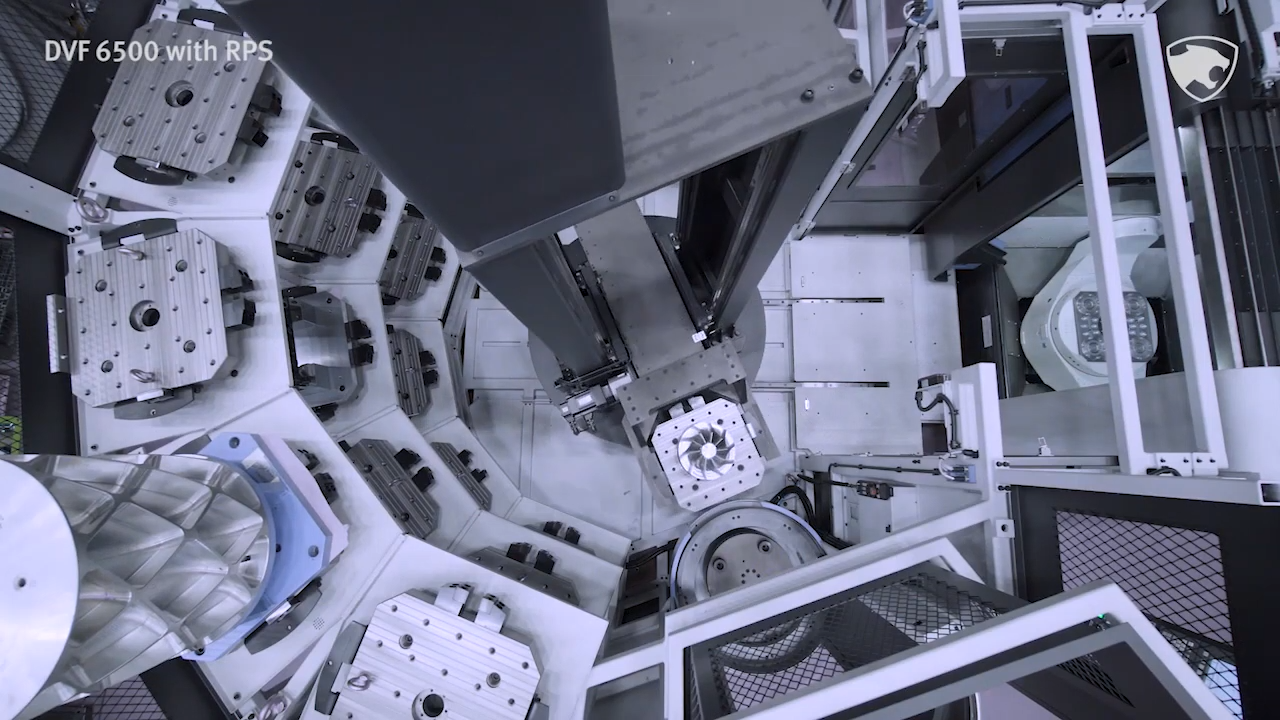

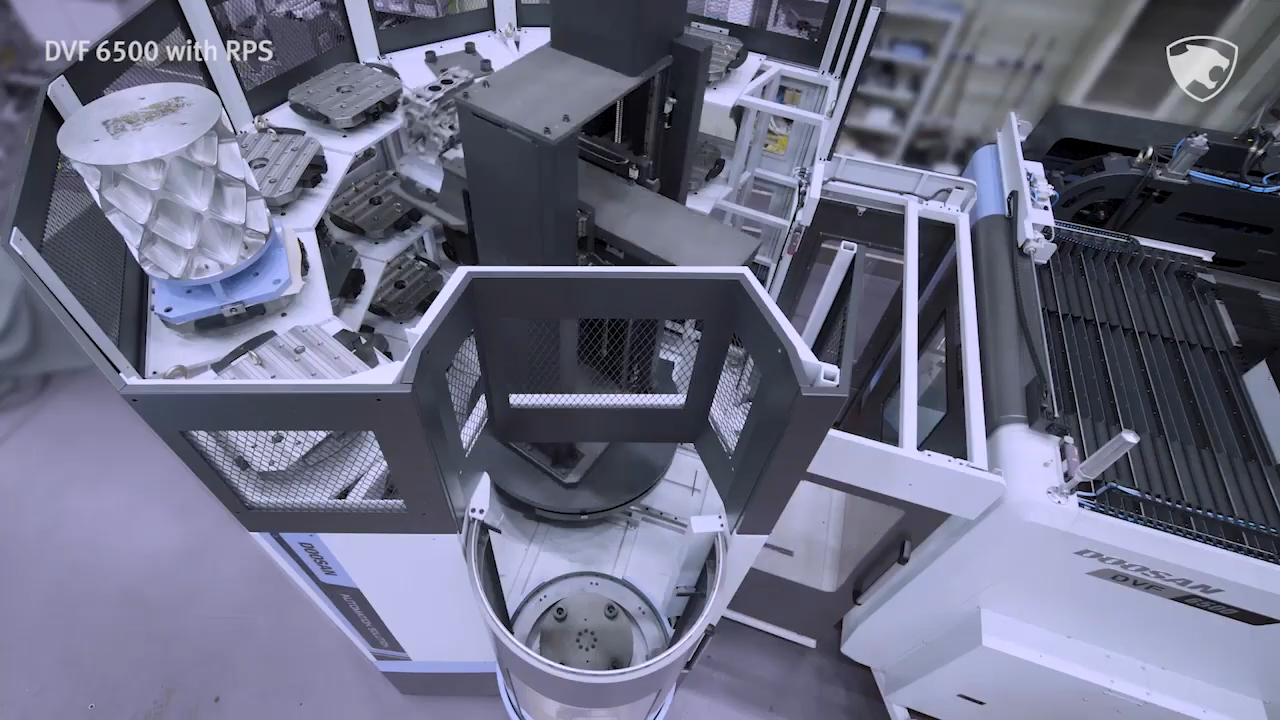

DVF 8000T легко интегрируется с паллетными станциями, измерительными зондами и роботами.
Он полностью готов к концепции производства без участия оператора (концепция "темного цеха"), обеспечивая круглосуточную автономную работу без потери качества.

Итог

Doosan DVF 8000T — это гибрид фрезерного и токарного центра нового поколения, способный выполнять полный цикл механической обработки, включая зубонарезание методом Skiving (Скайвинг)
Он сочетает точность пятиосевой интерполяции, мощность шпинделя HSK-T63 и надёжность конструкции Doosan, превращая одну установку в полноценный многофункциональный производственный комплекс.
