NHM 5000 — это горизонтальный обрабатывающий центр, инженерная концепция которого построена на обеспечении максимальной жесткости, термической стабильности и мощного резания для высокопроизводительного производства. Горизонтальные обрабатывающие центры (ГФС) предназначены для комплексной обра

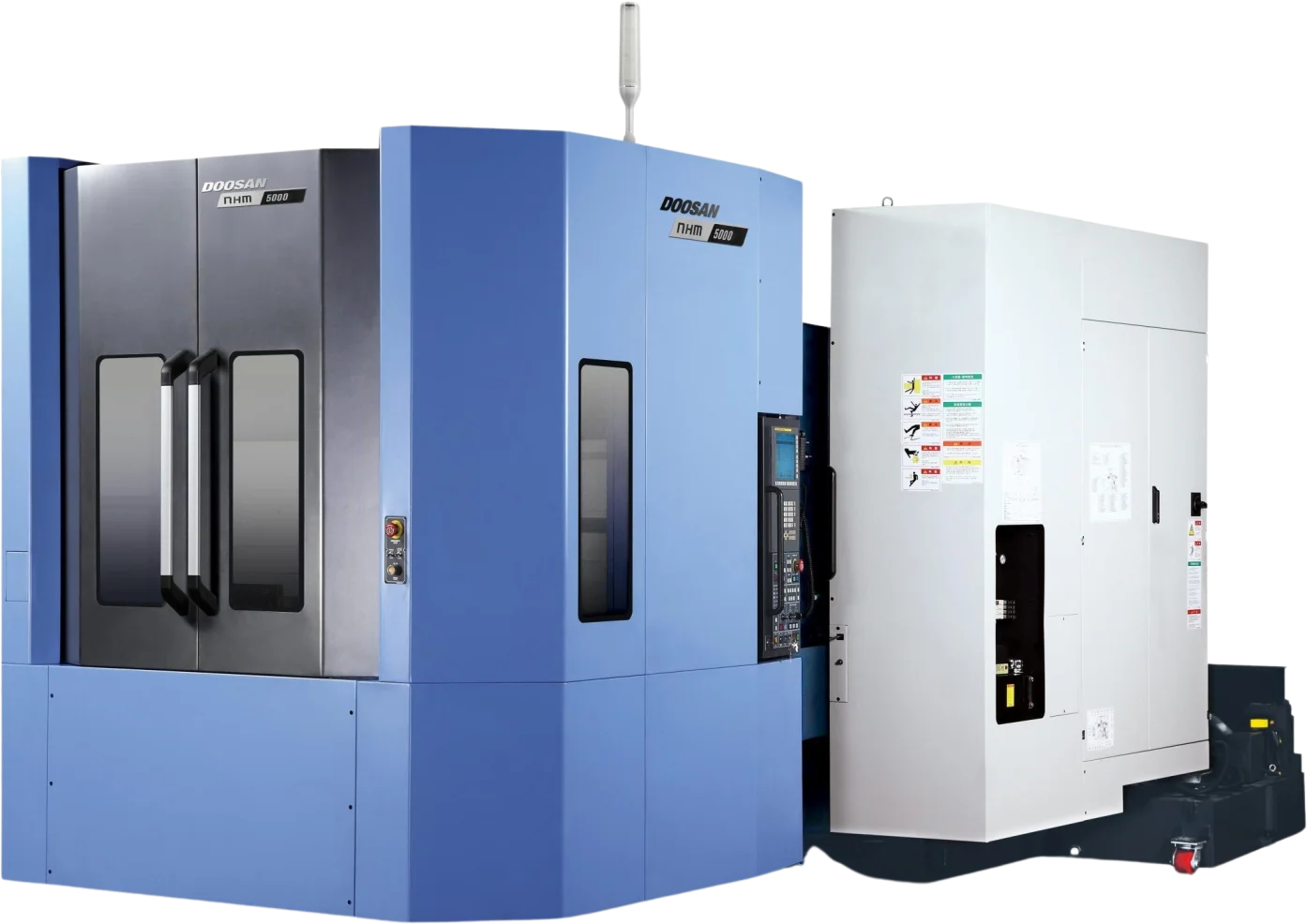

Горизонтальный обрабатывающий центр NHM 5000 (DN Solutions)
NHM 5000 — это горизонтальный обрабатывающий центр, инженерная концепция которого построена на обеспечении максимальной жесткости, термической стабильности и мощного резания для высокопроизводительного производства. Горизонтальные обрабатывающие центры (ГФС) предназначены для комплексной обработки средних и крупных корпусных деталей со всех сторон без переустановки.
Принципиальная кинематика — это три линейные оси (X, Y, Z) и одна вращательная (B) — поворотный стол.

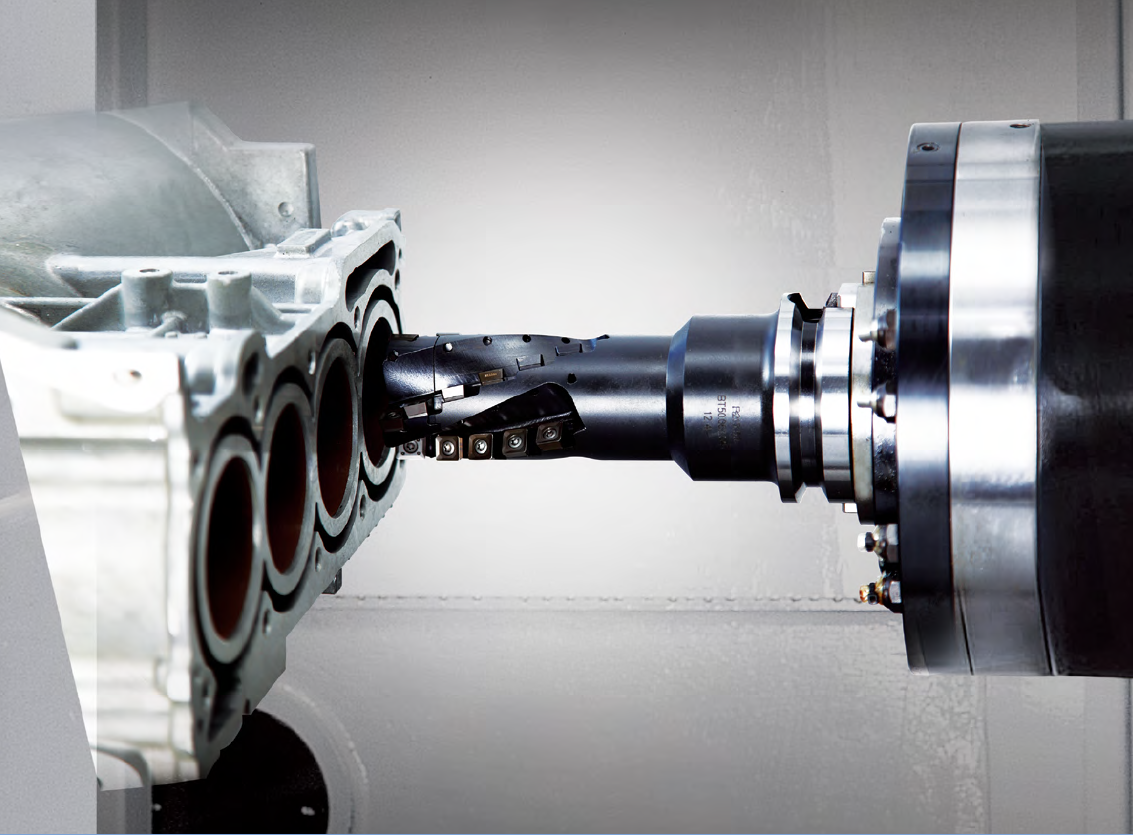

На NHM 5000 изготавливают блоки цилиндров, корпуса КПП, штампы и детали авиадвигателей. Станок выполняет фрезерование, растачивание, сверление и нарезку резьбы на нескольких гранях заготовки за одну установку, обеспечивая высочайшую точность взаимного расположения элементов. Мощный шпиндель и высокая жесткость позволяют обрабатывать сталь, чугун и алюминий.

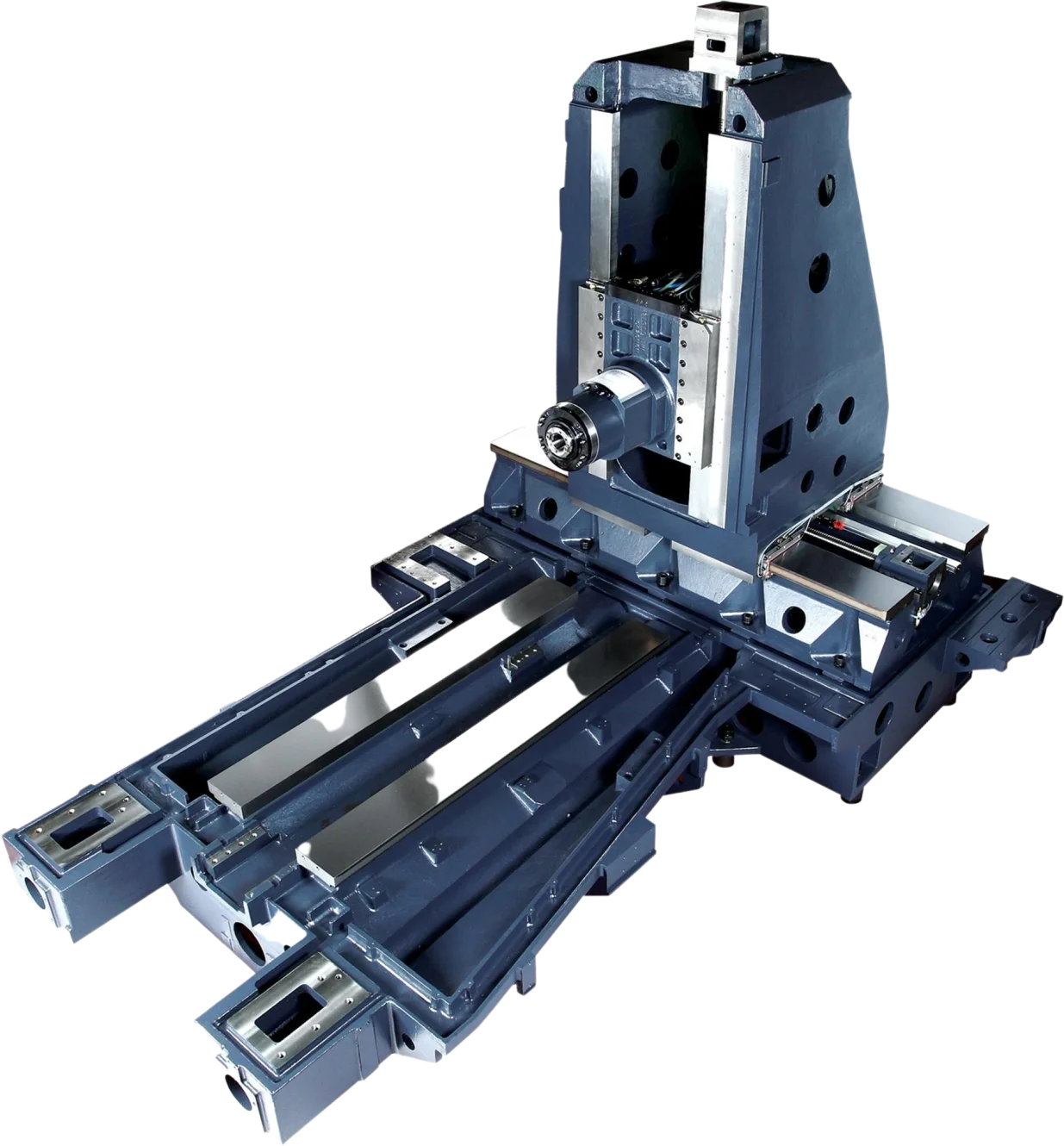

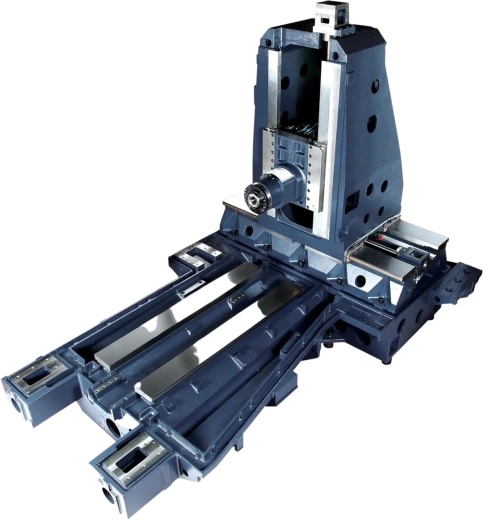

1. Инновационная конструкция станины и направляющих
- Жесткая, цельнолитая станина: Конструкция, оптимизированная с помощью FEM-анализа, включает в себя ребра жесткости M- и W-образной конфигурации. Это гасит вибрации и обеспечивает непревзойденную стабильность при непрерывном силовом резании.
- Двухстенная конфигурация: Основная система выполнена по схеме c двумя стенкаи, что эффективно предотвращает утечки охлаждающей жидкости и облегчает обслуживание.
- Усиленная структура осей подачи: На всех осях (X, Y, Z) применены расширенные коробчатые (BOX-WAY или скольжения) направляющие, что значительно повышает общую жесткость и динамическую устойчивость основных подвижных узлов.
2. Прецизионная система подач и термокомпенсация
- Система «полувоздушного плавания» (Half-floating air structure) по оси X: Эта уникальная технология снижает силу трения, вызванную массой шпинделя и колонны. Результат — высочайшая точность позиционирования и повторяемости.
- Мощные шарико-винтовые пары (ШВП) и термоконтроль:
Для борьбы с тепловым расширением используется комплексная система: охлаждение гаек ШВП на всех осях и специальные устройства фиксации (locking devices), что в совокупности обеспечивает длительное сохранение высокой точности станка.

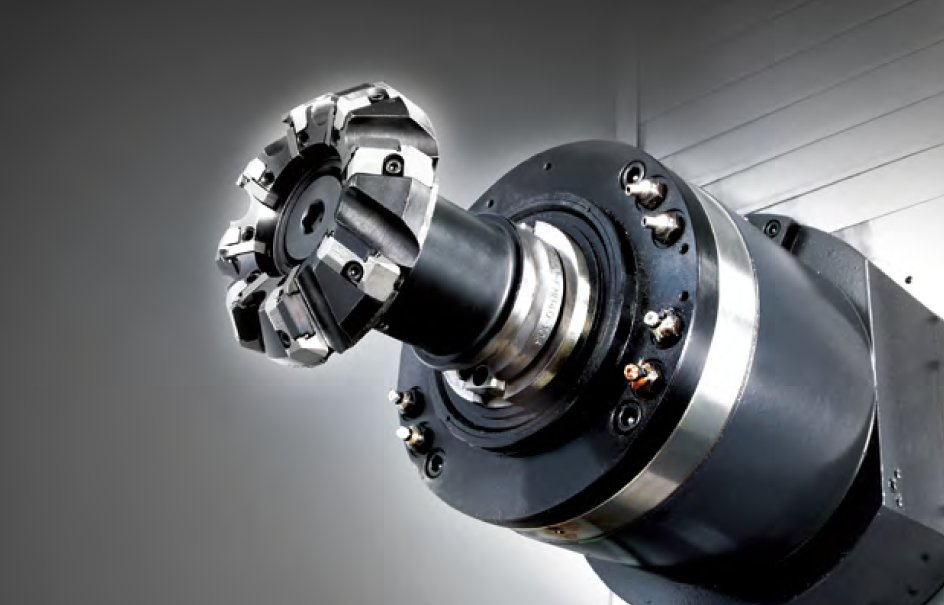

3. Мощный и стабильный шпиндель
- Конструкция шпинделя: Спроектирован для минимальных вибраций и термических деформаций, обеспечивая быстрое ускорение и торможение.
- Мощность: 15 / 25 кВт
- Крутящий момент: 1034 Н·м — показатель, гарантирующий мощное резание даже при низких оборотах.

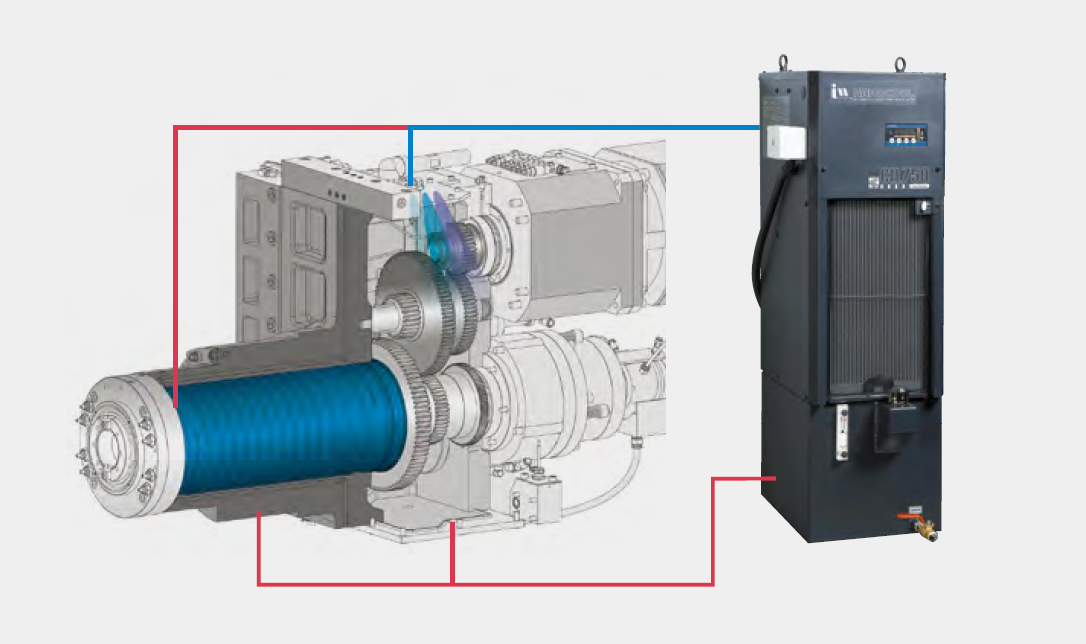

- Система охлаждения шпинделя: Многоуровневая система термостабилизации. Датчики температуры контролируют:
- Охлаждающую рубашку вокруг корпуса шпинделя.
- Температуру масла, циркулирующего в подшипниках шпинделя, зубчатых передачах и фланце двигателя. Это обеспечивает стабильные температурные условия и, как следствие, высочайшую точность обработки.
4. Технология Dual Contact (Двойного контакта)
Для максимального закрепления инструмента используется система Dual Contact (аналогичная системам других ведущих производителей).Принцип действия: Инструмент фиксируется не только в конусе (как в стандартных системах), но и одновременно в торец фланца цанги. Это создает чрезвычайно жесткое соединение "шпиндель-инструмент".
Результат:
- Повышенная жесткость инструментальной системы.
- Снижение вибрации при резании.
- Улучшение чистоты обрабатываемой поверхности.
- Увеличение срока службы инструмента.
5. Автоматизация и управление (опция)
Сервоприводной сменщик инструмента ATC: Способен работать с инструментом весом до 30 кг, обеспечивая высокую скорость индексации и точное позиционирование шпинделя для смены.
Операторская панель: Оснащена 15-дюймовым сенсорным экраном и интуитивным интерфейсом iHMI на базе ЧПУ Fanuc 31i-B Plus. Поворотная конструкция панели на 90° и портальный ручной пульт (MPG) значительно повышают эргономику.
Итог:
NHM 5000 — это не просто станок с набором характеристик, а комплексное инженерное решение, где каждая деталь — от конструкции станины до системы охлаждения гаек ШВП — направлена на достижение одной цели: обеспечение высокоточной и высокопроизводительной обработки сложных деталей в условиях интенсивной производственной нагрузки. Его ключевые преимущества — это мощь, стабильность и прецизионность, заложенные на конструктивном уровне.Если вас заинтересовал горизонтально-фрезерный обрабатывающий центр с ЧПУ NHM50 от DN Solutions (Doosan) ? Наши специалисты ответят на все интересующие вас вопросы, помогут подобрать нужную модель и составят ТКП.
| Серия | NHM |
| Модель | NHM 5000 |
| Система ЧПУ | DN Solutions Fanuc i |

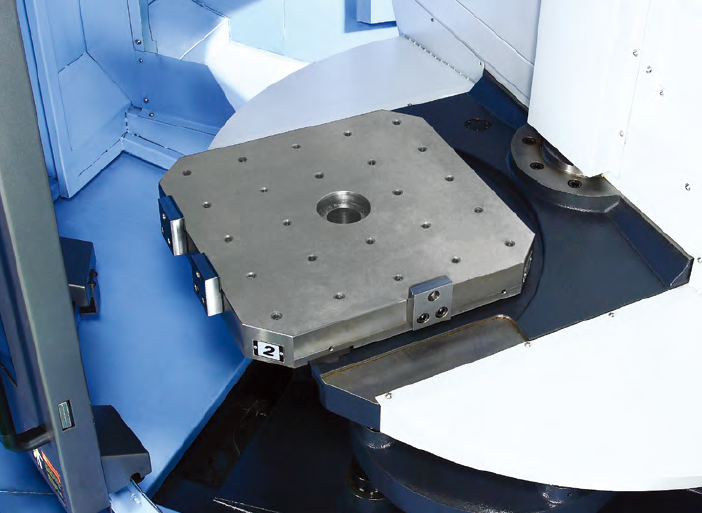

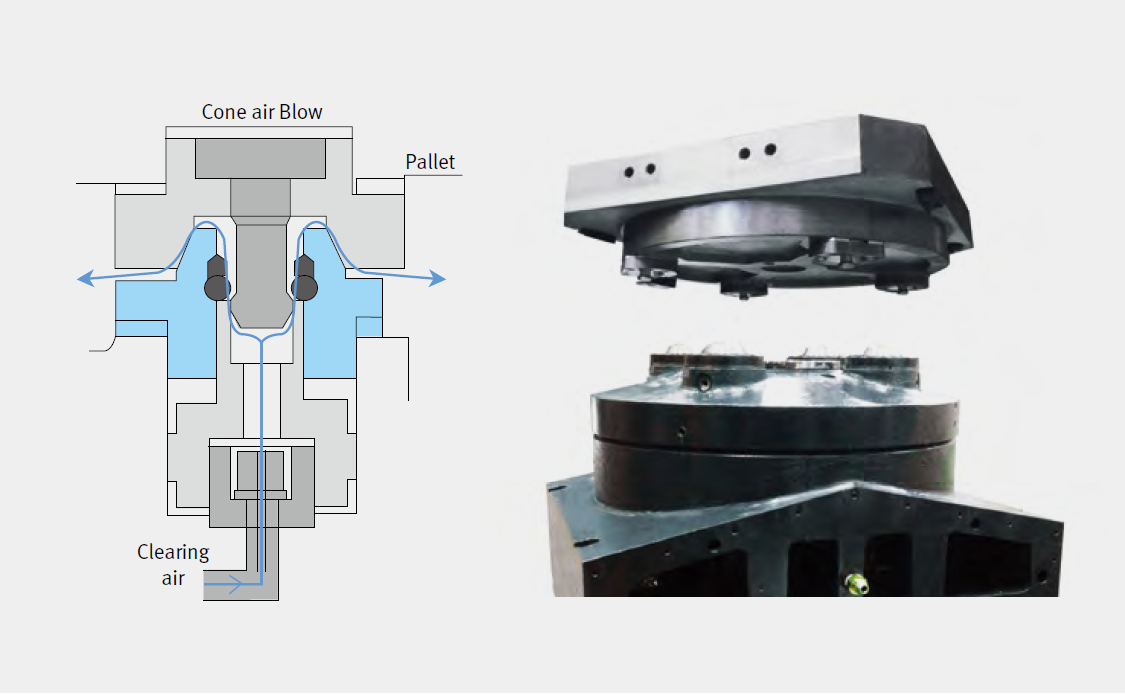

| Рабочий стол | |
|---|---|
| Габариты рабочего стола, (мм) | 500 х 500 (x2) |
| Зона обработки (мм) | Ø 850 x 1100 |
| Т-слоты (ширина х кол-во х шаг) | 22х5х160 |
| Грузоподъемность (кг) | 800 |
| Перемещения | |
| Ось X (мм) | 800 |
| Ось Y (мм) | 700 |
| Ось Z (мм) | 850 |
| Расстояние от торца шпинделя до оси стола (мм) | 100-950 |
| Расстояние от торца шпинделя до поверхности стола (мм) | 75-775 |
| Шпиндель | |
| Тип конуса | BT-50 |
| Тип передачи | 2ст редуктор |
| Частота вращения (об/мин) | 6000 |
| Мощность двигателя (кВт) | 15/18.5 |
| Крутящий момент (пост \ 30 мин) (Нм) | 1034 |
| Подачи | |
| Рабочий ход по осям X\Y\Z\W (мм/мин) | 15 |
| Холостой ход по осям X\Y\Z\W(м/мин) | 30 |
| Магазин инструмента | |
| Количество позиций (шт) | 40 |
| Максимальный вес (кг) | 8 |
| Максимальный вылет (мм) | 500 |
| Диаметр, максимальный (мм) | 115 |
| Диаметр, макс. при свободных рядом ячеек (мм) | 270 |
| Время смены И-И (с) | 2 |
| Общие параметры | |
| Давление воздуха (кг) | 6 |
| Потребляемая мощность (КВА) | 60 |
| Масса станка (кг) | 18500 |
| Габариты занимаемой площади (мм) | 6075x3670 |
| Высота (мм) | 3330 |
| Тип направляющих | скольжения |
