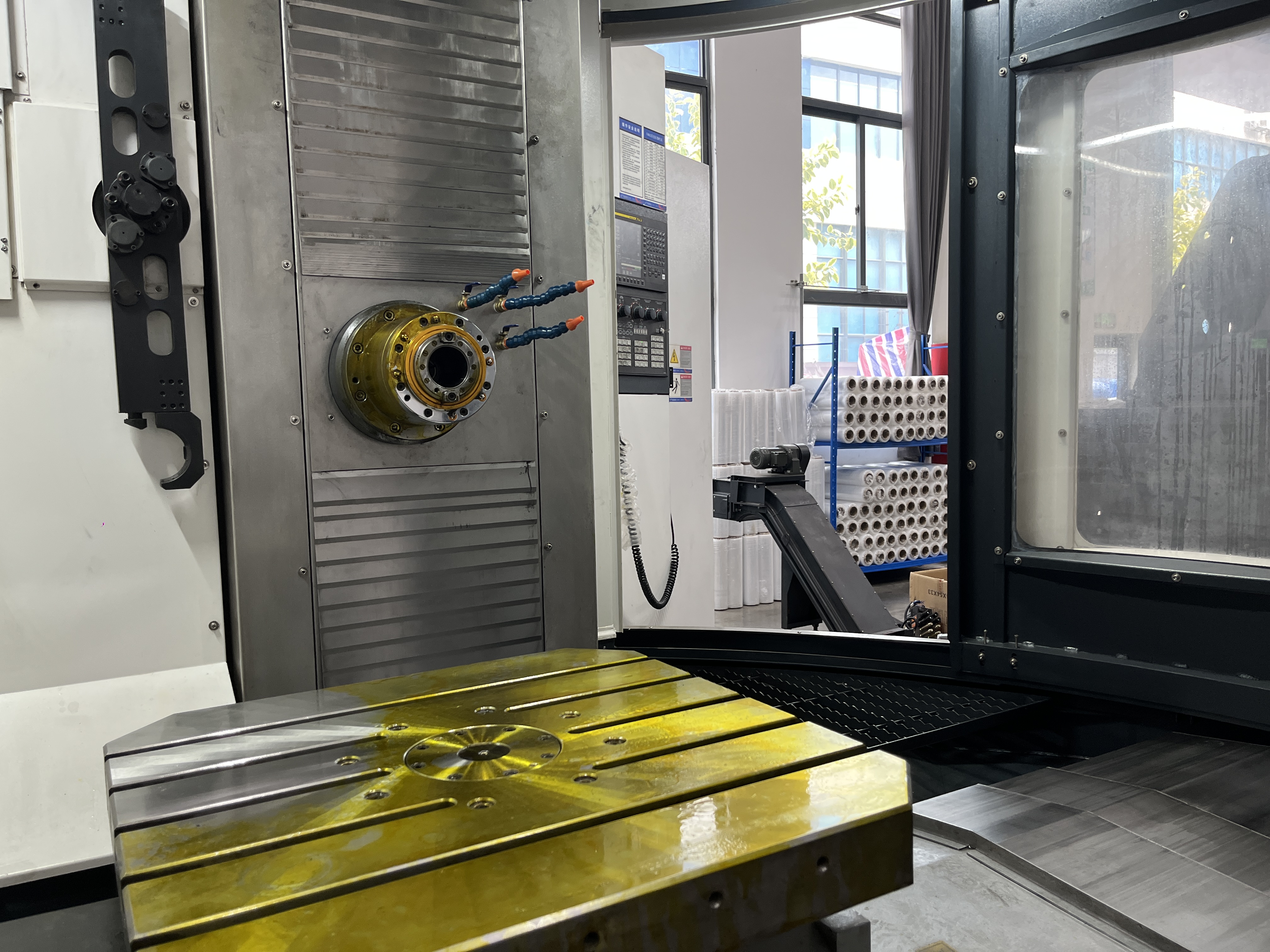

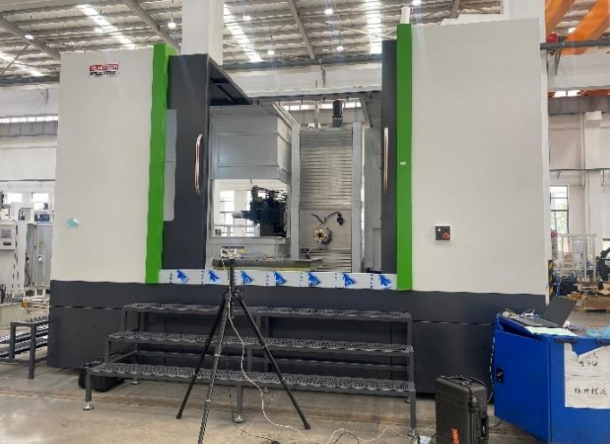

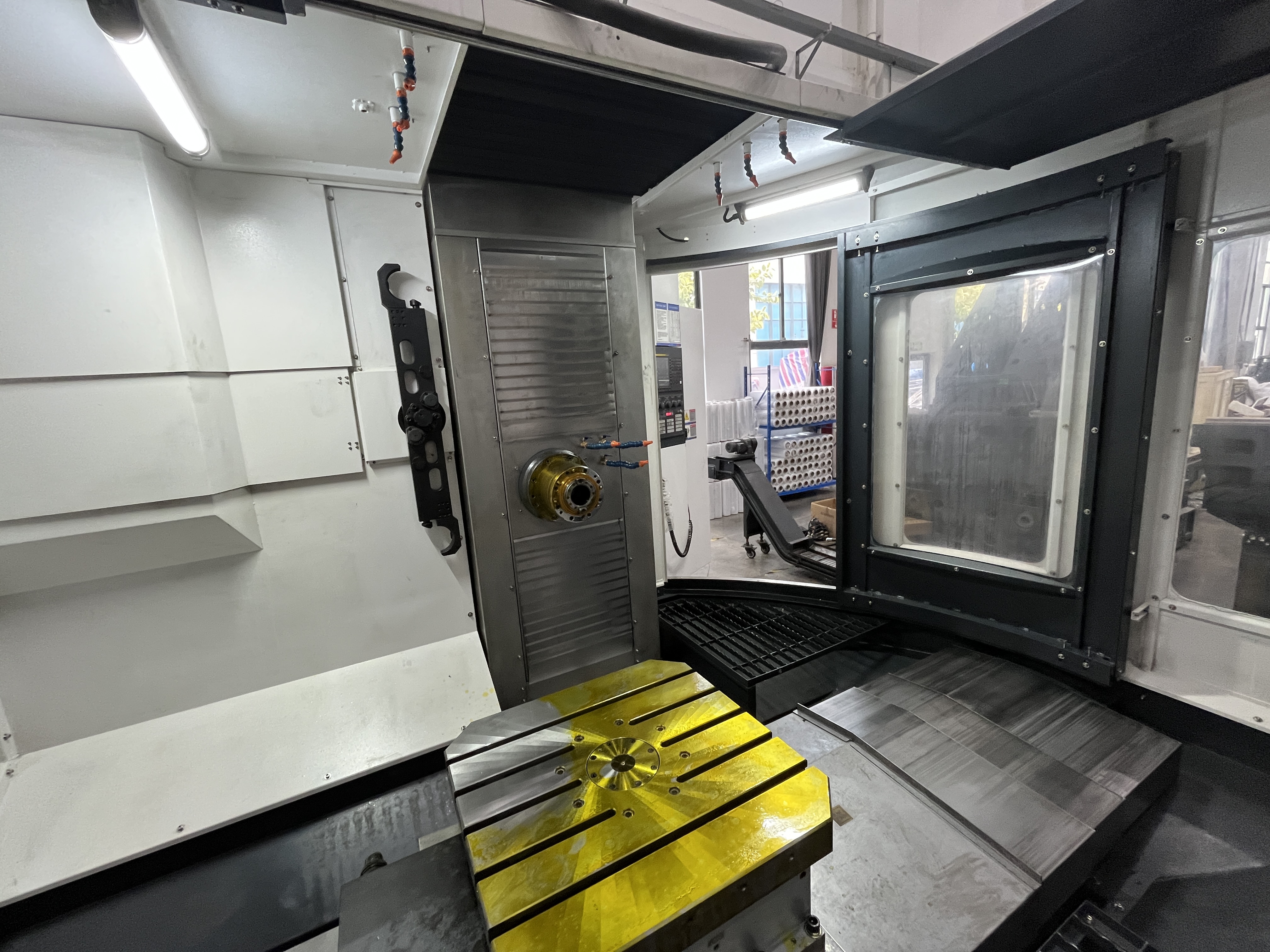

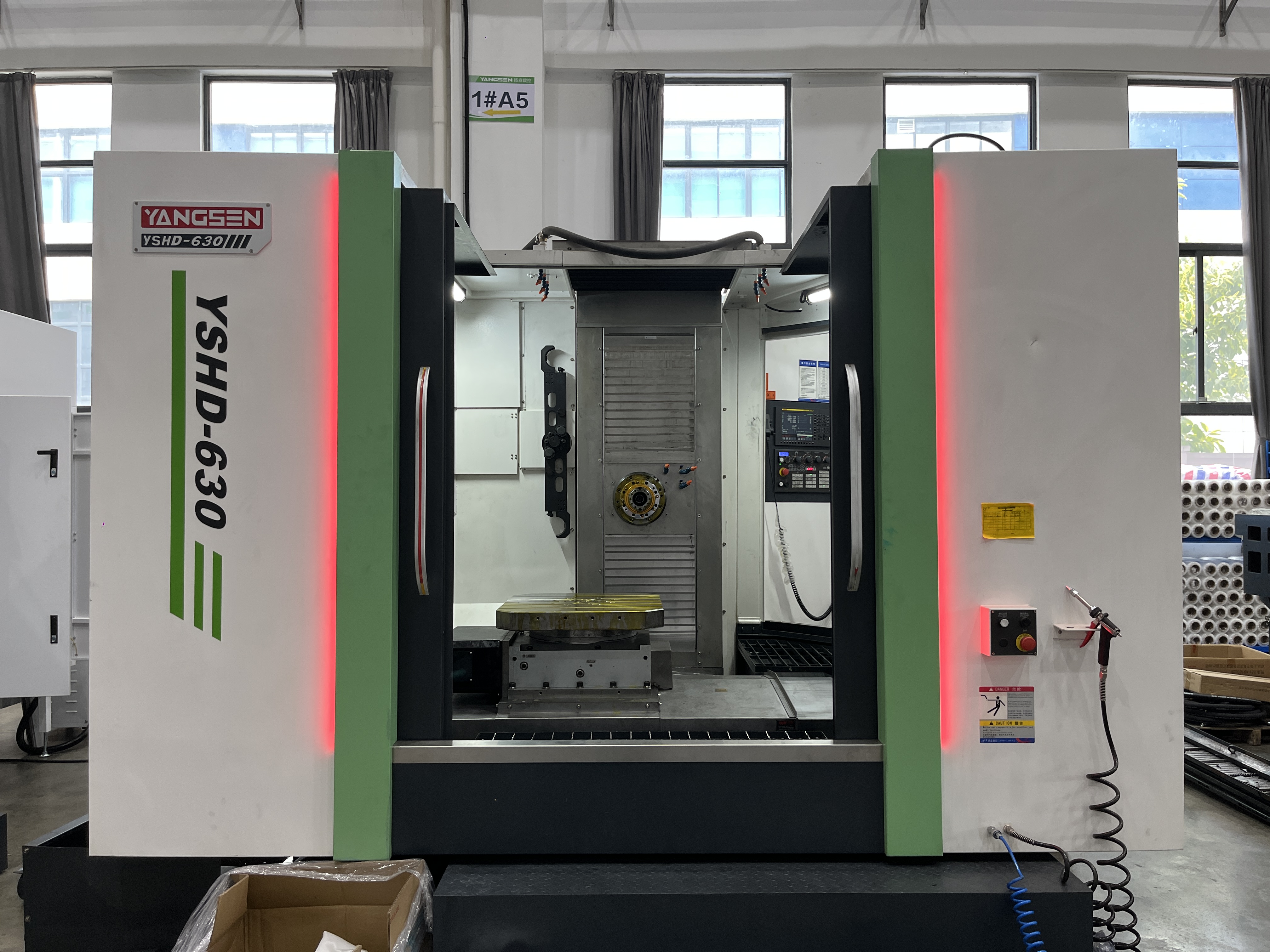

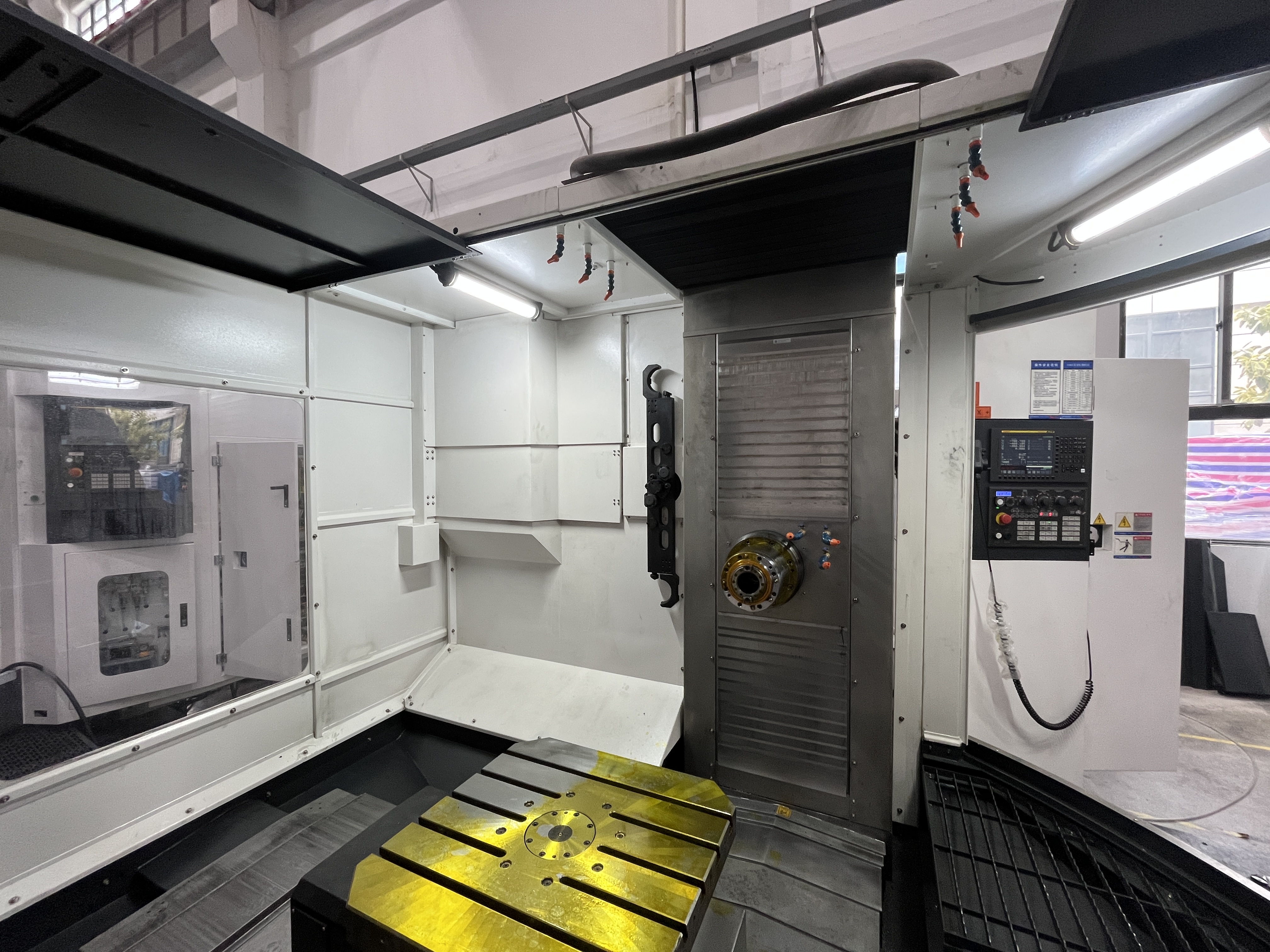

Горизонтально-фрезерный центр YSH-630 с ЧПУ реализует концепцию станка с горизонтальным шпинделем и подвижной колонной Т-типа. Конструкция включает поворотный стол (ось X), подвижную колонну (ось Z) и встроенную шпиндельную бабку. Оборудование обеспечивает многостороннюю обработку за одну установку, высокую точность, эффективное удаление стружки и оптимальную жесткость для тяжелого фрезерования. Предназначен для обработки корпусных деталей, фасонных поверхностей и деталей типа "тело вращения" в станкостроении, автомобиле- и авиастроении.
Обрабатывающий центр YSH-630 — это современный станок с горизонтальным шпинделем и подвижной колонной Т-типа, предназначенный для высокоэффективной обработки сложных деталей весом до 1400 кг. Его ключевые преимущества — исключительная жесткость, высокая точность и минимальное вспомогательное время, что делает его идеальным выбором для серийного и мелкосерийного производства.
Сферы применения:
-
Аэрокосмическая и оборонная промышленность
-
Автомобиле- и машиностроение
-
Производство железнодорожного оборудования
-
Общее тяжелое машиностроение
Ключевые преимущества и особенности:
1. Прочная конструкция для максимальной жесткости и стабильности
-

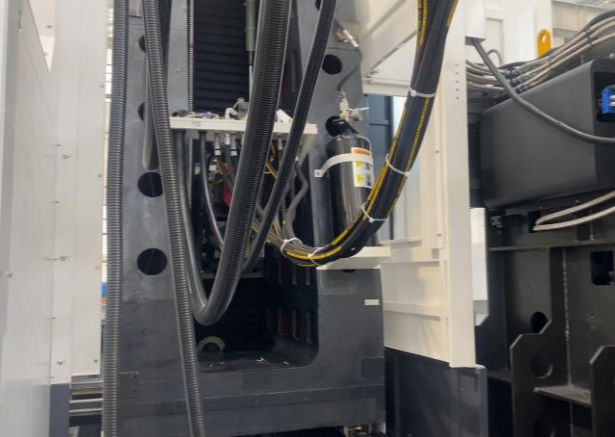

Массивная станина и колонна из высокопрочного чугуна, спроектированные с применением метода конечных элементов (FEM), гарантируют устойчивость к деформациям и постоянную точность на протяжении всего срока службы.
-
Т-образная конструкция и усиленные ребра жесткости обеспечивают максимальную устойчивость при тяжелом резании.
-
Общий вес станка 18 000 кг является залогом его надежности.
2. Высокая производительность за счет двухпалетной системы
-
Станок оснащен двумя сменными палетами 630×630 мм.
-
Смена палеты занимает всего 20 секунд, что позволяет вести непрерывную обработку: пока на одной палете обрабатывается деталь, на другой происходит закрепление новой заготовки.
-
Значительное сокращение простоев и повышение общей эффективности оборудования.
3. Прецизионная механика и точность
-
Роликовые направляющие премиум-класса обеспечивают высокую грузоподъемность, скорость перемещения до 40 м/мин и длительный срок службы.
-
Шарико-винтовые пары класса C3 с преднатягом гарантируют позиционирование ±0,008 мм и повторяемость ±0,003 мм.
-

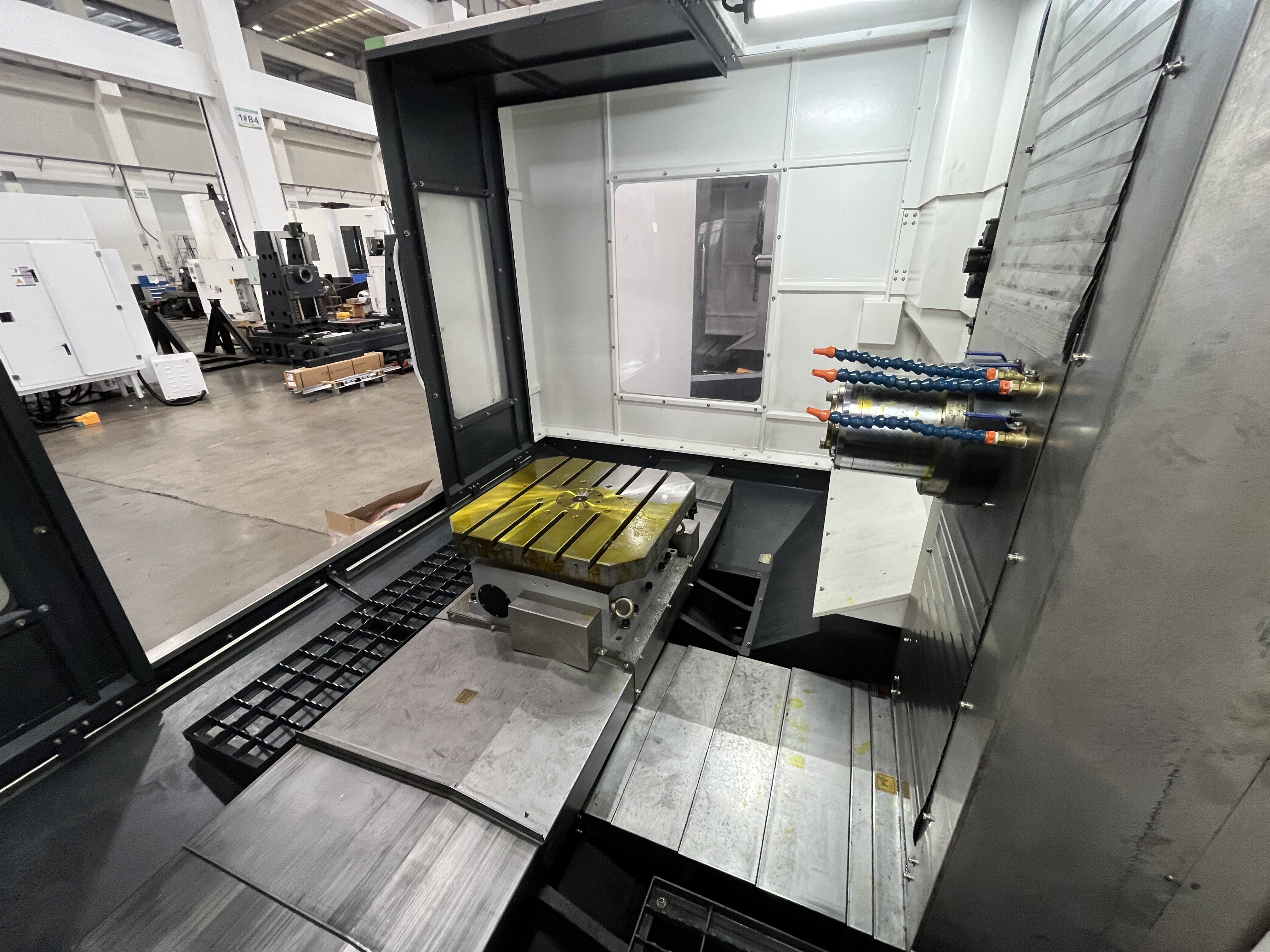

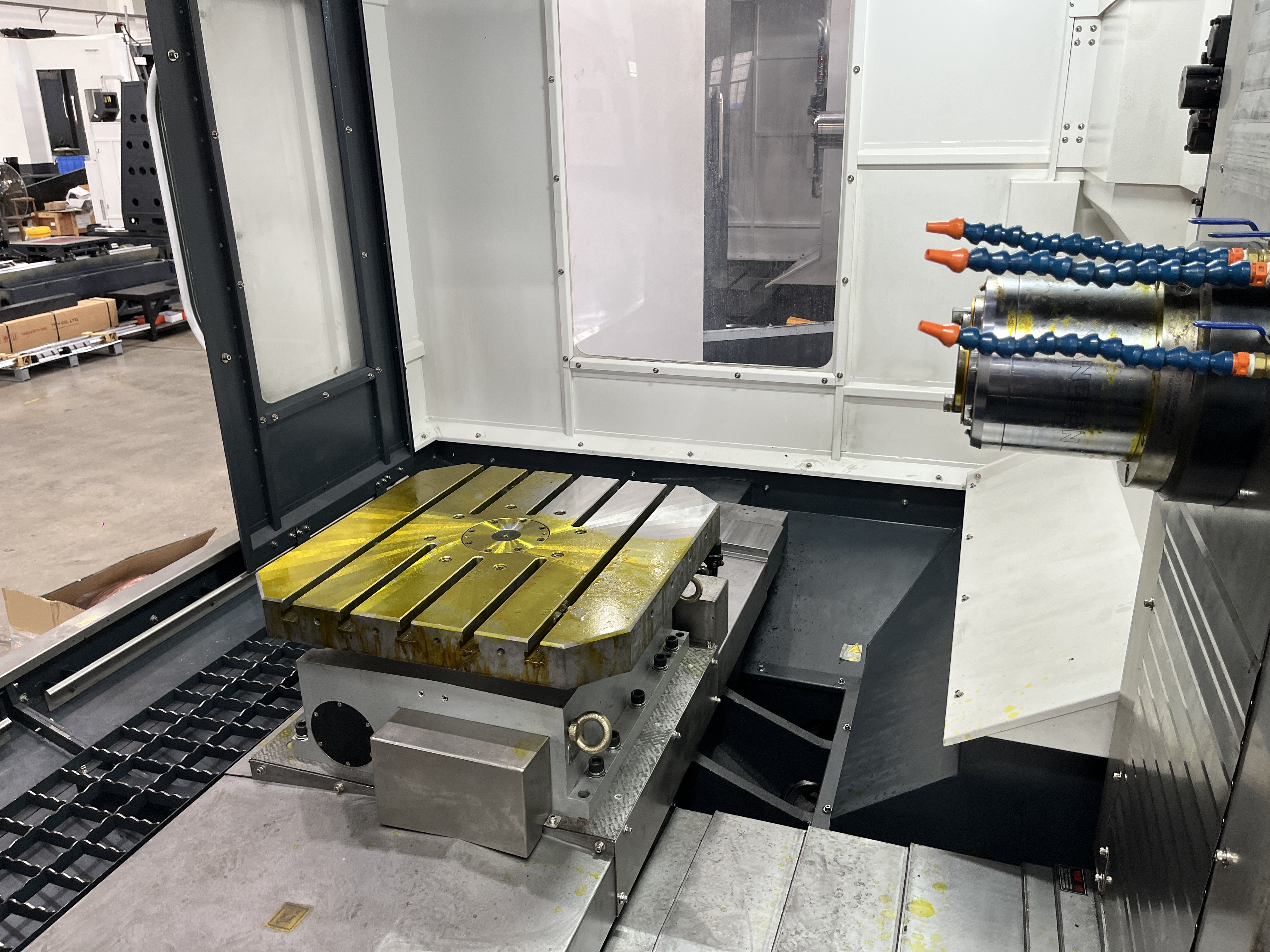

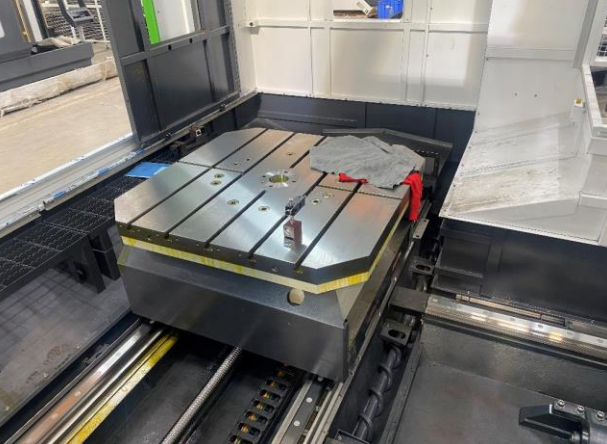

Поворотный стол фиксируется четырьмя опорами, обеспечивая надежное закрепление под нагрузкой. Точность деления составляет 0.001°, позволяя обрабатывать детали под любым углом.
4. Мощный шпиндель и быстрая смена инструмента
-

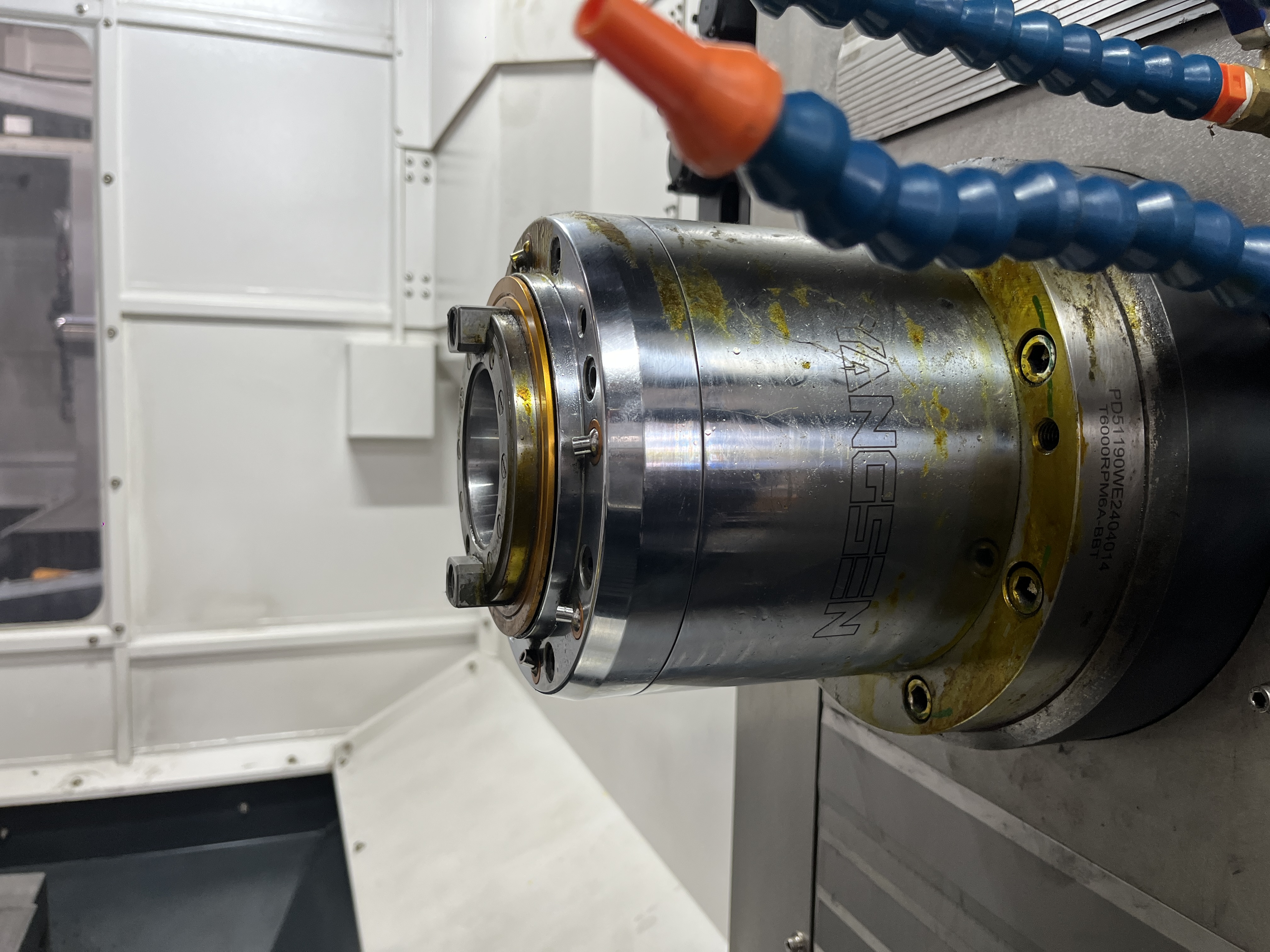

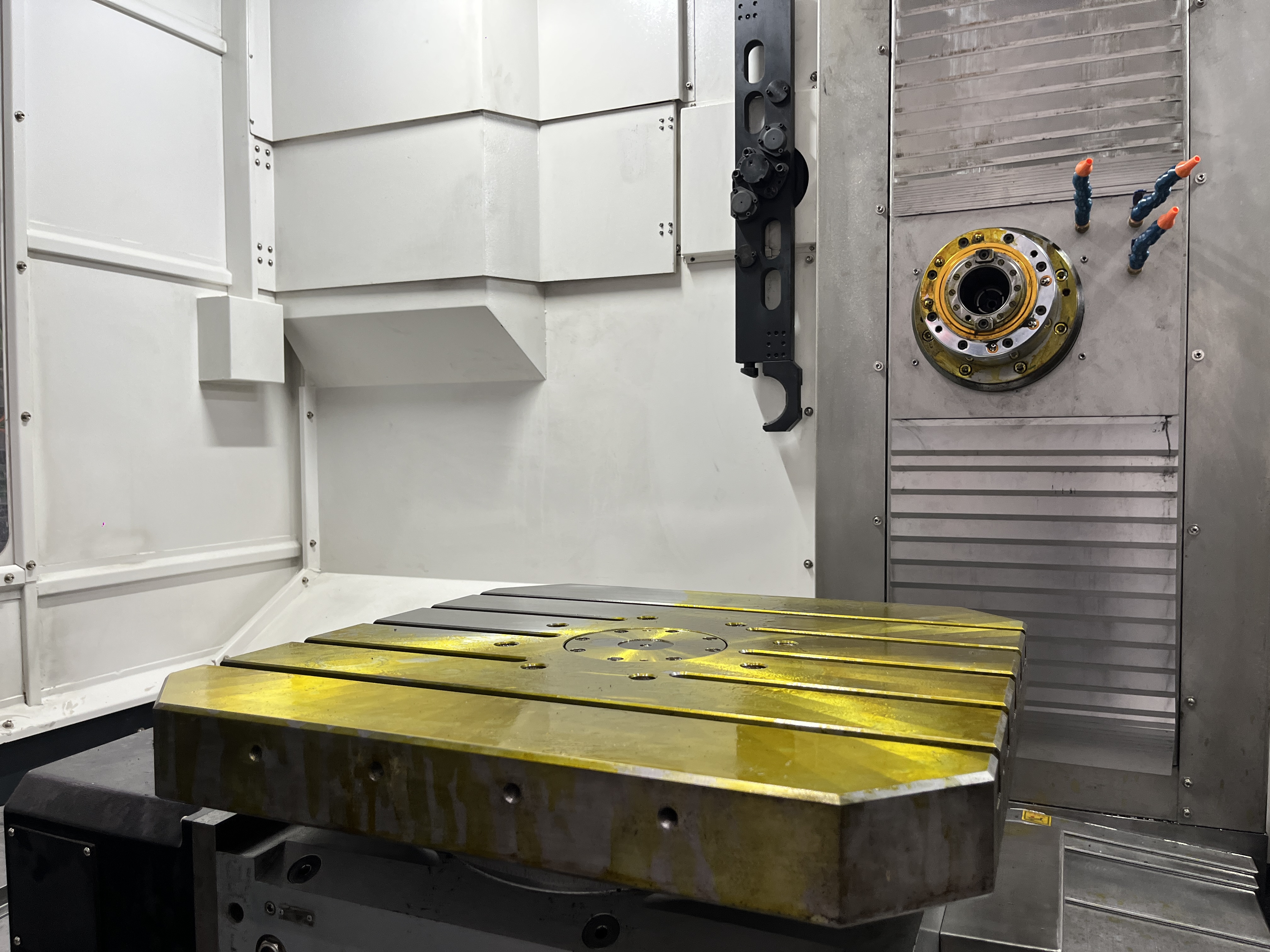

Жесткий шпиндель BT50 с наружным диаметром 190 мм и шестью подшипниками рассчитан на интенсивные нагрузки.
-

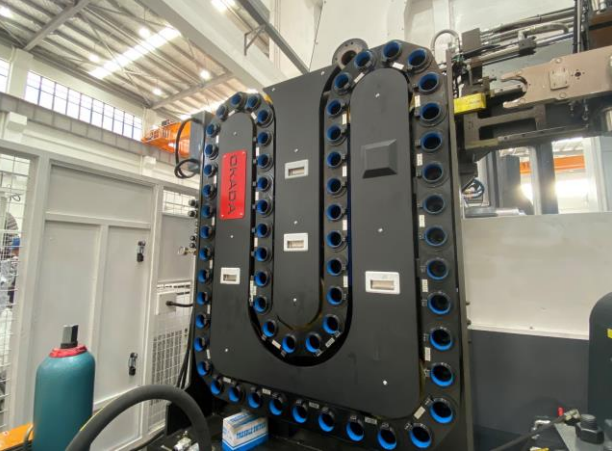

Стандартный магазин на 40 инструментов с манипулятором обеспечивает смену инструмента всего за 3 секунды.
-
Система подачи СОЖ через шпиндель под давлением 20 бар эффективно охлаждает инструмент и удаляет стружку из зоны резания.
5. Передовая система управления и опции
-

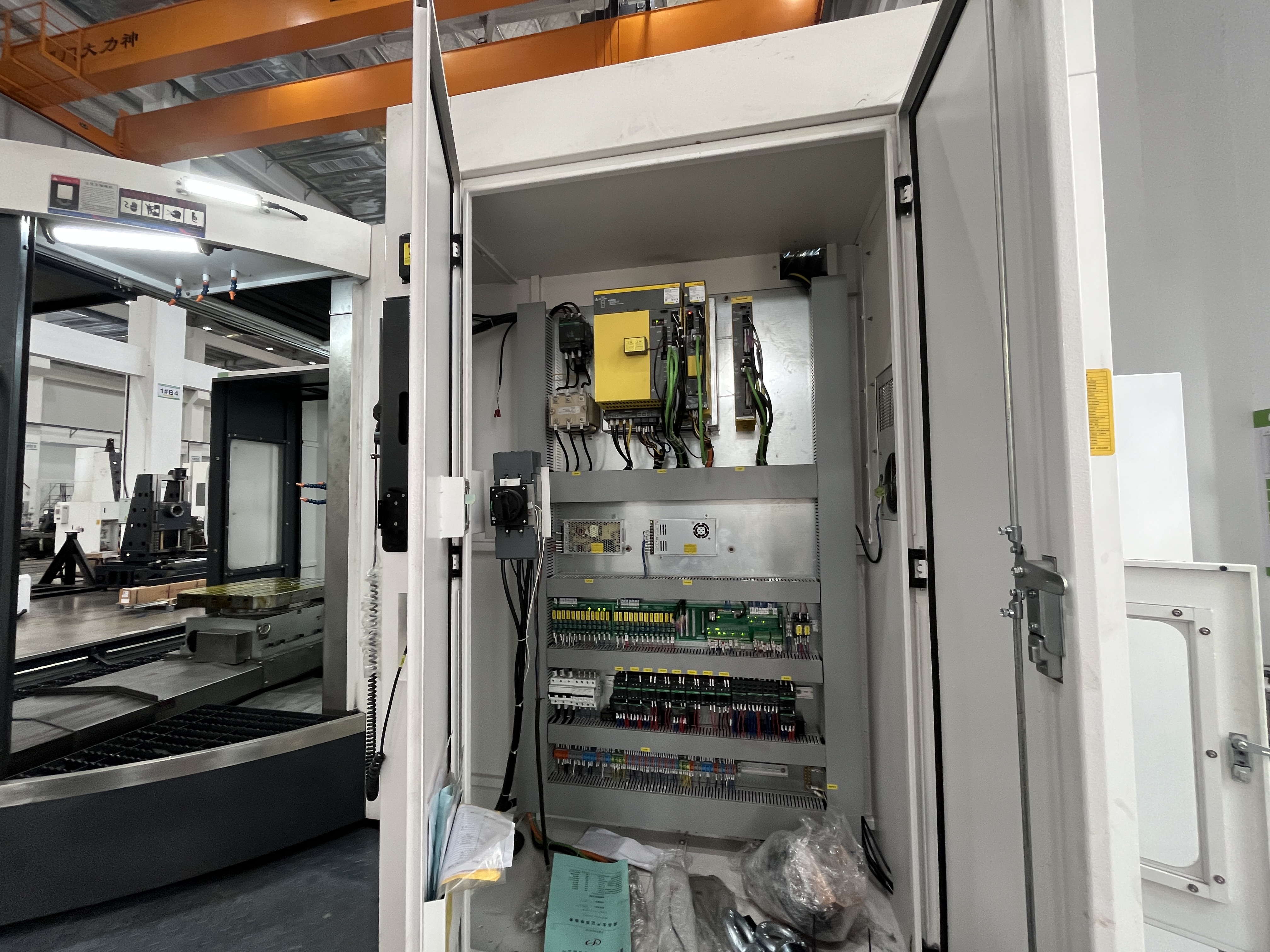

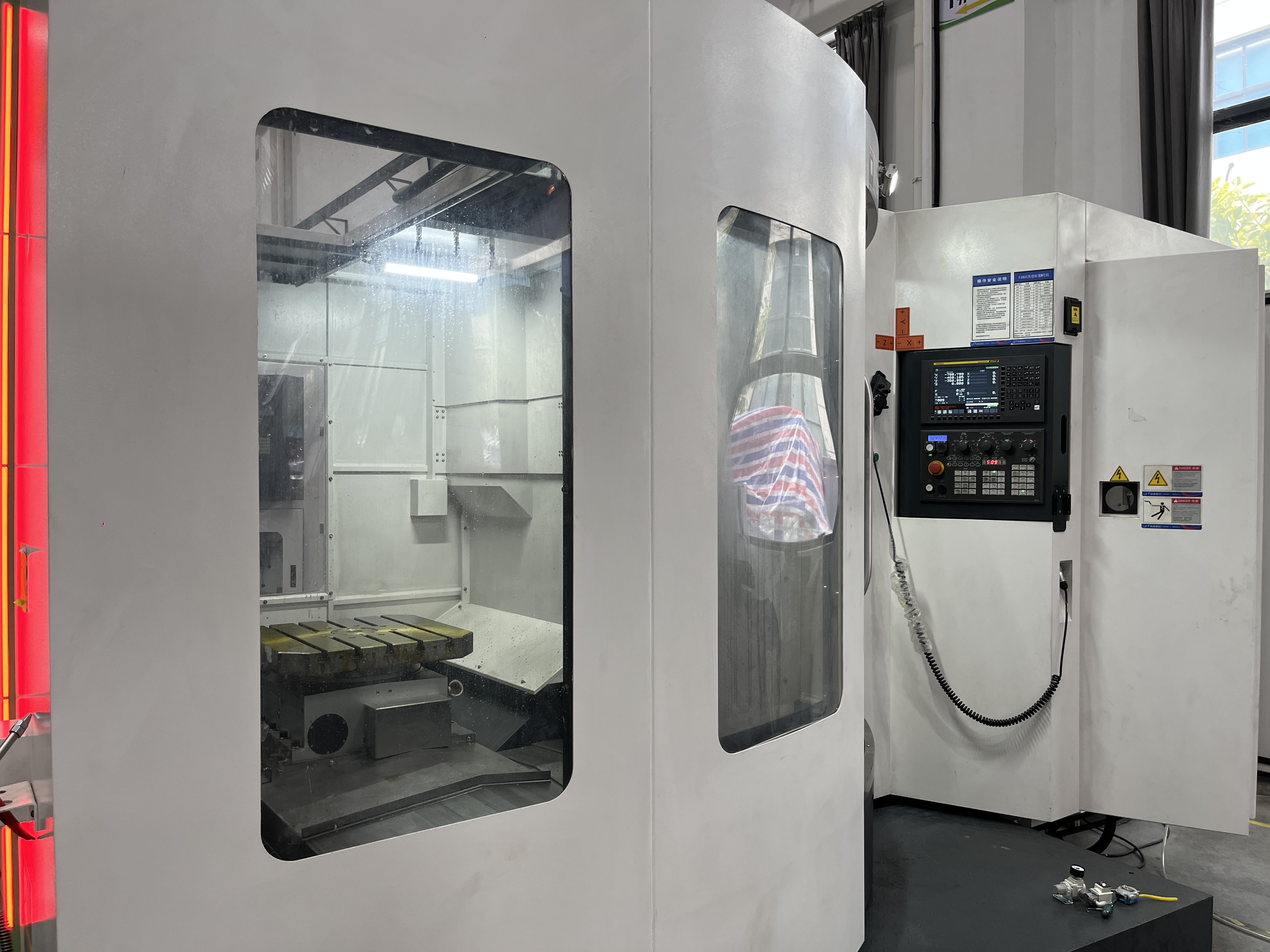

Станок управляется современной ЧПУ Fanuc 0i-MF Plus с объемом памяти 2 Мб (с возможностью расширения).
-
Опционально доступно оснащение станка прецизионными линейными энкодерами (например, Heidenhain, Fagor) для повышения точности позиционирования до ±5 мкм.
6. Технологические преимущества
-
Синхронизированное нарезание резьбы метчиком без специализированных патронов исключает риск повреждения резьбы.
-
Продувка шпинделя защищает его от попадания посторонних частиц.
-
Большая рабочая зона (1300×800×1000 мм) позволяет обрабатывать детали диаметром до 1500 мм.
Заинтересовались горизонтально-фрезерным центром YSH-630 от Yangsen?
Наши специалисты готовы ответить на все ваши вопросы, помочь подобрать конфигурацию под ваши задачи и подготовить индивидуальное технико-коммерческое предложение.
| Серия | YSH |
| Модель | YSH-630 |
| Система ЧПУ | FANUC 0i-MF Plus |
| Рабочий стол | |
|---|---|
| Габариты рабочего стола, (мм) | 630 х 630 |
| Т-слоты (ширина х кол-во х шаг) | 18х7х125 |
| Грузоподъемность (кг) | 1200 |
| Перемещения | |
| Ось X (мм) | 1300 |
| Ось Y (мм) | 800 |
| Ось Z (мм) | 1000 |
| Ось B (грд) | 1°/0.001° |
| Расстояние от торца шпинделя до оси стола (мм) | 150-950 |
| Расстояние от оси шпинделя то поверхности стола, (мм) | 150-1150 |
| Шпиндель | |
| Тип конуса | BBT-50 |
| Тип передачи | Ременный |
| Частота вращения (об/мин) | 8000 |
| Мощность двигателя (кВт) | 15 / 18.5 |
| Подачи | |
| Рабочий ход по осям X\Y\Z\W (мм/мин) | 10000 |
| Холостой ход по осям X\Y\Z\W(м/мин) | 40 / 40 / 30 |
| Магазин инструмента | |
| Тип магазина | Рука-манипулятор |
| Количество позиций (шт) | 40 |
| Максимальный вес (кг) | 25 |
| Максимальный вылет (мм) | 350 |
| Диаметр, максимальный (мм) | 125 |
| Диаметр, макс. при свободных рядом ячеек (мм) | 250 |
| Время смены И-И (с) | 4.2 |
| Общие параметры | |
| Давление воздуха (кг) | 6-8 |
| Потребляемая мощность (КВА) | 30 |
| Масса станка (кг) | 18 000 |
| Габариты занимаемой площади (мм) | 5900x4650 |
| Высота (мм) | 3050 |
| Тип направляющих | качения |
