Горизонтально-фрезерный центр YSHD-1250D с двухпалетной системой обеспечивает непрерывную обработку: на одной паллете идет обработка, на другой — подготовка новой заготовки. Идеален для сложных корпусных деталей в автомобиле- и авиастроении. Жесткая конструкция гарантирует точность и эффективное удаление стружки.
Горизонтальный обрабатывающий центр Yangsen YSHD-1250D — это станок промышленного класса, разработанный для высокопроизводительной и высокоточной обработки крупногабаритных и тяжелых заготовок. Его ключевой особенностью является двухпаллетная система, которая исключает простои оборудования и максимально повышает его эффективность.
Ключевые преимущества и особенности:
-
Высокая производительность без простоев: Оснащение двумя паллетами размерами 1250x1250 мм позволяет организовать непрерывный рабочий цикл. Пока на одной паллете происходит обработка детали, оператор производит закрепление новой заготовки на второй. Это идеальное решение для серийного и крупносерийного производства.
-
Исключительная точность позиционирования: Поворотный стол B-оси с высокоточным червячным редуктором из Ni-Cr сплава и тройной муфтой обеспечивает позиционирование с точностью ±2 угл. сек.. Шаг поворота может составлять как 1°, так и 0.001°, что позволяет выполнять сложнейшие операции под любым углом.
-
Мощность и надежность: Стандартная комплектация включает высокомоментный шпиндель мощностью 15/18.5 кВт от FANUC с частотой вращения до 6000 об/мин и конусом BBT50. Опционально доступны шпиндели с редуктором для повышенного крутящего момента или прямоприводные для высокоскоростной обработки.
-

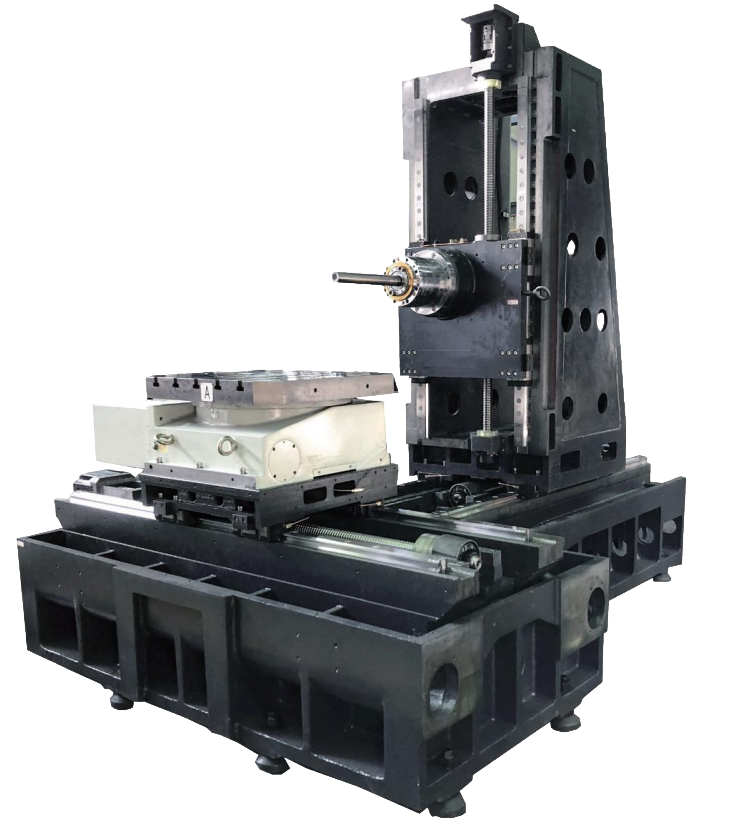

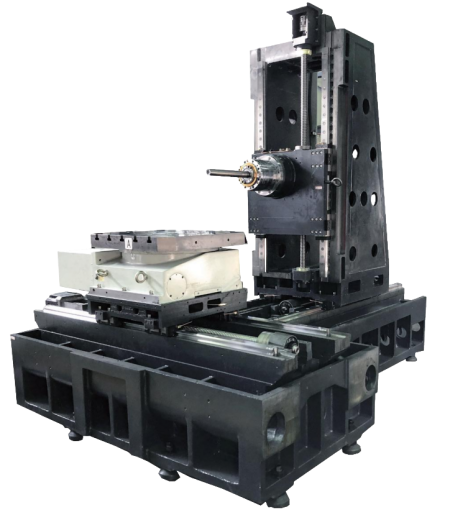

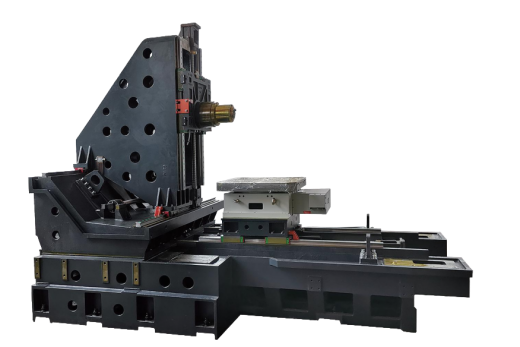

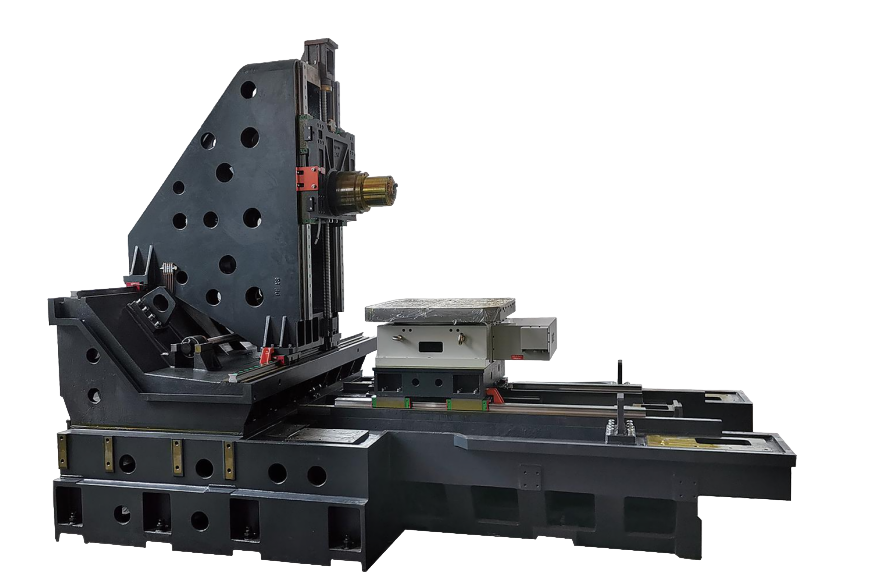

Высокая жесткость и долговременная стабильность: Литая станина Т-типа, усиленная ребрами жесткости (FEA-оптимизированная конструкция), гарантирует сохранение геометрической точности в долгосрочной перспективе (удерживает точность в пределах ±0.005 мм). Разнесенные направляющие по оси X и низкий центр тяжести колонны повышают устойчивость к нагрузкам и точность растачивания.
-
Опции для максимальной автоматизации: Станок может быть укомплектован магазином инструмента на 24, 40 или 60 позиций с манипулятором для автоматической смены инструмента, что делает его полностью автономным производственным модулем.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Рабочий стол | 1250 x 1250 мм (2 паллеты) |
| Грузоподъемность стола | 5000 кг (на паллету) |
| Ось B (поворот стола) | Высокоточный червячный редуктор, ±2 угл. сек. |
| Приводы и ЧПУ | Серводвигатели Fanuc (3 кВт), система ЧПУ Fanuc |
| Шпиндель | 15/18.5 кВт, 6000 об/мин, BBT50 (опции: редукторный, прямоприводной) |
| Скорости подач | До 24 000 мм/мин |
| Магазин инструмента | Опция: 24, 40, 60 инструментов (ATC) |
| Система охлаждения | Внутренняя |
| Масса станка | 28 000 кг |
Идеальное применение:
Станок YSHD-1250D оптимизирован для высокоточного серийного производства сложных корпусных деталей, элементов конструкций, деталей для аэрокосмической и автомобильной промышленности, где требуются беспрецедентная жесткость и точность.
Готовы повысить эффективность вашего производства? Закажите технико-коммерческое предложение (ТКП) в «ТЕХНО-СБ»! Наши специалисты подготовят для вас индивидуальный расчет и с радостью ответят на все вопросы, если станок Yangsen YSHD-1250D вас заинтересовал.
| Серия | YSHD |
| Модель | YSHD-1250D |
| Система ЧПУ | FANUC 0i-MF Plus |
| Рабочий стол | |
|---|---|
| Габариты рабочего стола, (мм) | 630 х 630 (2 стола) |
| Т-слоты (ширина х кол-во х шаг) | 22х5х200 |
| Грузоподъемность (кг) | 5000 |
| Перемещения | |
| Ось X (мм) | 2500 |
| Ось Y (мм) | 1200 |
| Ось Z (мм) | 1250 |
| Ось B (грд) | 1°/ 0.001° |
| Расстояние от торца шпинделя до оси стола (мм) | 350 - 1600 |
| Расстояние от оси шпинделя то поверхности стола, (мм) | 50 - 1250 |
| Шпиндель | |
| Тип конуса | BBT-50 |
| Тип передачи | Ременный |
| Частота вращения (об/мин) | 6000 |
| Мощность двигателя (кВт) | 15 / 18.5 |
| Подачи | |
| Рабочий ход по осям X\Y\Z\W (мм/мин) | 10000 |
| Холостой ход по осям X\Y\Z\W(м/мин) | 40 / 40 / 30 |
| Магазин инструмента | |
| Тип магазина | Рука-манипулятор |
| Количество позиций (шт) | 30 |
| Максимальный вес (кг) | 18 |
| Максимальный вылет (мм) | 600 |
| Диаметр, максимальный (мм) | 112 |
| Диаметр, макс. при свободных рядом ячеек (мм) | 200 |
| Время смены И-И (с) | 4.75 |
| Общие параметры | |
| Давление воздуха (кг) | 6-8 |
| Потребляемая мощность (КВА) | 35 |
| Масса станка (кг) | 25 000 |
| Габариты занимаемой площади (мм) | 9000 x 6088 |
| Высота (мм) | 4498 |
| Тип направляющих | качения |
