Горизонтально-расточной станок ЧПУ, DBC-110S, DN Solutions, Китай

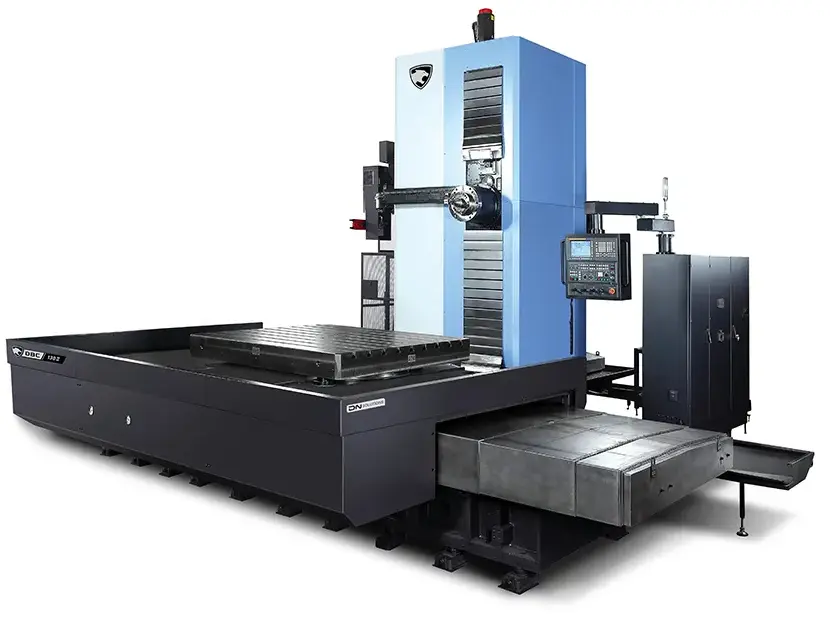

Горизонтально-расточной станок с ЧПУ DBC 110S, DN Solutions, Корея

DBC 110S — флагман компактной серии, доказавший свою эффективность продажами свыше 1000 единиц за 10 лет. Постоянно модернизируемая конструкция сочетает проверенную надежность с современными технологиями. Идеален для высокоточной обработки корпусов, базовых плит, станин в единичном и серийном производстве. Оптимальные габариты перемещения (X: 2000 мм, Y: 1500 мм, Z: 1200 мм) обеспечивают универсальность при минимальной занимаемой площади.

Ключевые конкурентные преимущества

1. Отработанная и усиленная конструкция

• Конструкция "Compact" S-series минимизирует площадь станка, сохраняя большой рабочий объем зоны обработки.

• Усиленные направляющие качения, прецизионные шарико-винтовые пары (ШВП) и литая станина с высоким демпфированием гарантируют безотказность при интенсивных нагрузках.

• Преимущество: Проверенная тысячами инсталляций надежность и стабильность.

2. Высокая жесткость и точность

• Упрочненная станина и ползун минимизируют деформации под нагрузкой.

• Высокая осевая подача (Z-ось) и редуктор на осях X/Z обеспечивают устойчивые характеристики подачи при обработке тяжелых заготовок.

• Стол B-оси со встроенным высокоточным энкодером гарантирует точное позиционирование.

• Преимущество: Стабильное соблюдение жестких допусков при растачивании и фрезеровании.

3. Мощный и стабильный шпиндель

• Расточной выдвижной шпиндель диаметром 110 мм обеспечивает минимальный вылет и максимальную устойчивость при резании.

• Высокооборотный шпиндель (до 3000 об/мин) с двигателем мощностью 26/22 кВт (30/22 кВт с усилением) эффективен для операций от тяжелого фрезерования до скоростной обработки.

• Преимущество: Универсальность для широкого спектра материалов и операций — от черновой обработки до чистового растачивания.

4. Производительная автоматическая смена инструмента (ATC) - опция

• Быстрый ATC на 40 инструментов (с опциями до 60, 90 или 120) с фиксированным адресом.

• Привод от сервомотора упрощает конструкцию и повышает надежность по сравнению с гидравлическими системами.

• Поддержка крупного инструмента: макс. диаметр — Ø130 мм, макс. длина — 600 мм, макс. вес — 30 кг.

• Преимущество: Сокращение вспомогательного времени и готовность к сложным задачам, требующим большого арсенала инструмента.

5. Продуманная автоматизация и эргономика

• Современная система ЧПУ (Fanuc i Plus или Siemens) с интуитивным интерфейсом.

• Опциональный Автоматический сменщик палет (APC) позволяет вести непрерывную обработку, значительно повышая производительность.

• Эффективная система удаления стружки с ленточным транспортером поддерживает чистоту в зоне резания.

• Преимущество: Готовность к интеграции в ГПС (FMS) и снижение доли ручного труда.

Технологические возможности

• Универсальная обработка: прецизионное растачивание (IT6-IT7), фрезеровка плоскостей и контуров, глубокое сверление, нарезание резьб.

• Гибкая оснастка: Стол размером 1400x1600 мм с нагрузкой до 7000 кг (8000/10000 кг опционально), совместим с поворотными столами и делительными устройствами для 5-осевой обработки за одну установку.

• Мониторинг: Опциональные датчики для контроля состояния шпинделя, температуры и износа инструмента.

Ключевые применения

• Энергомашиностроение: Корпуса турбин, крышки подшипников.

• Транспорт: Блоки цилиндров, коробки передач, рамы.

• Общее машиностроение: Станины, корпуса редукторов, базовые плиты.

• Производство оснастки: Пресс-формы, матрицы, пуансоны.

Итог

DBC 110S — это инвестиция в рентабельное и надежное производство. Бестселлер с тысячами успешных инсталляций, который предлагает оптимальное сочетание компактности, мощности, точности и проверенной временем конструкции. Его постоянно улучшаемая платформа гарантирует актуальность и высокую производительность для решения самых ответственных задач по обработке крупногабаритных деталей.

Наши специалисты помогут подобрать оптимальную комплектацию (ATC, APC, систему охлаждения) и подготовят индивидуальное технико-коммерческое предложение.
