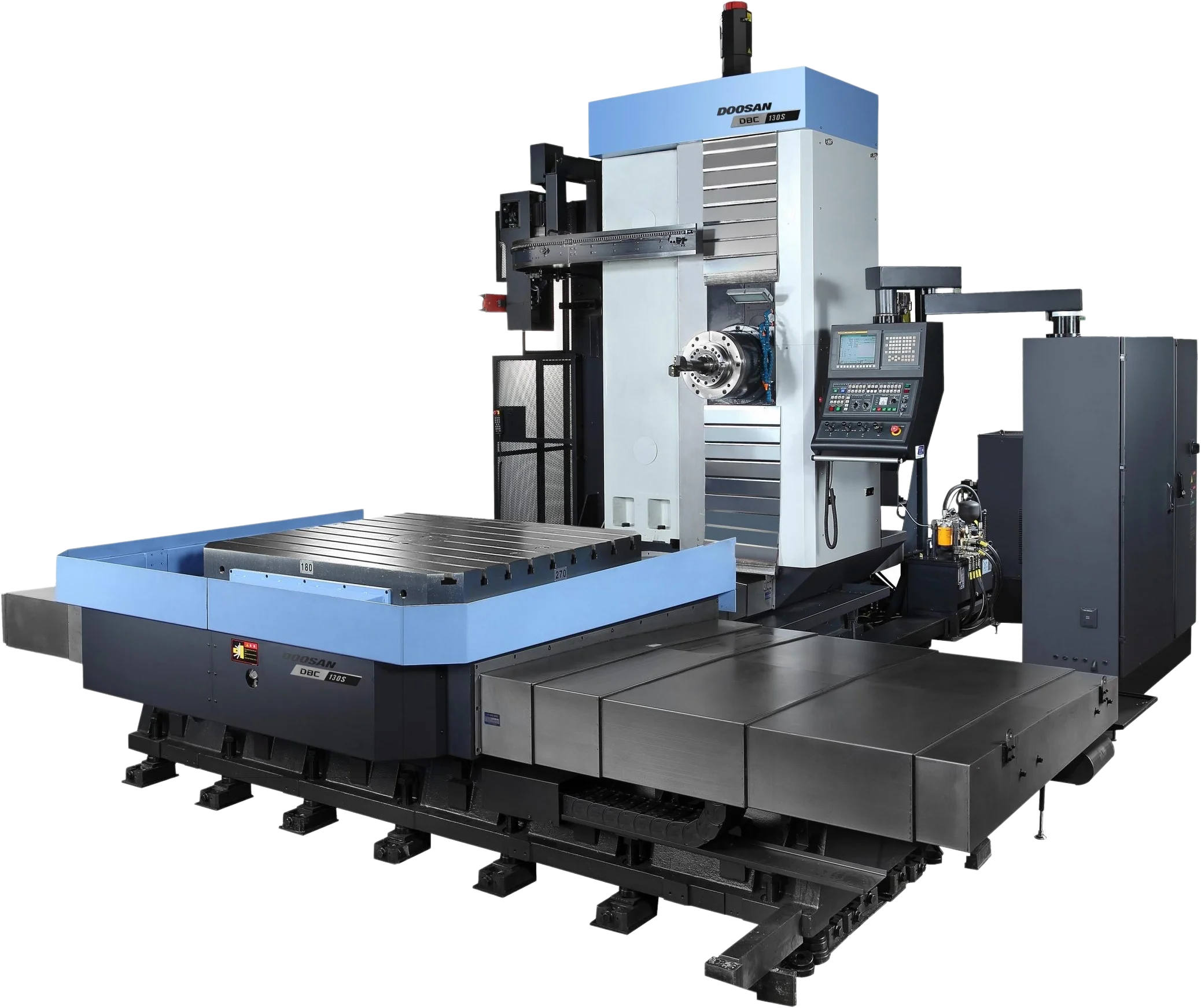

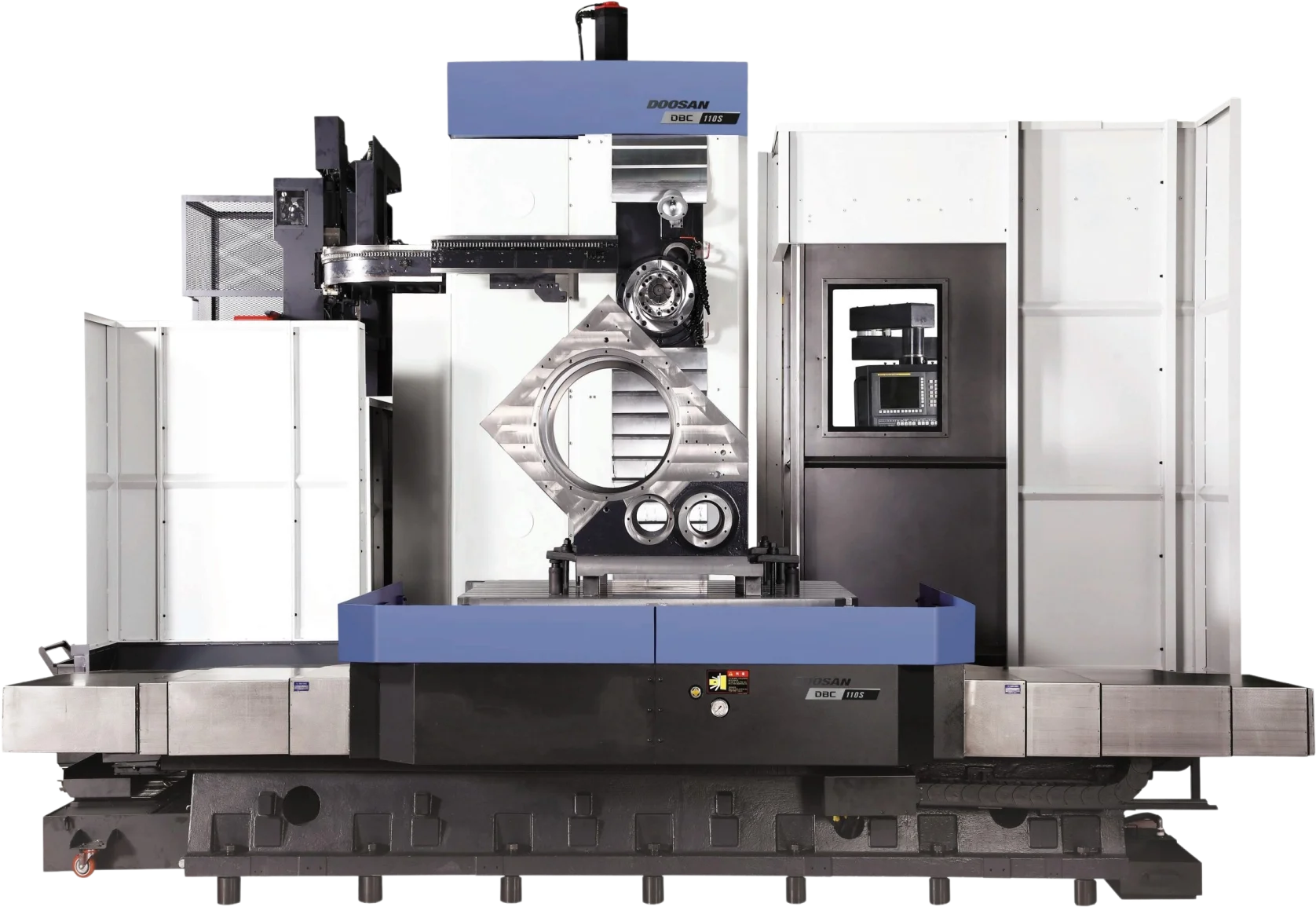

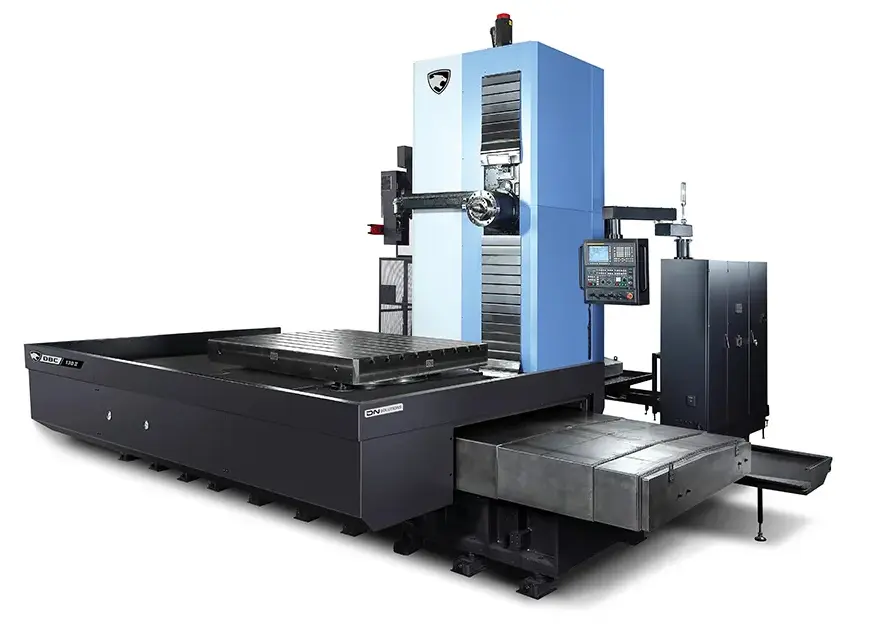

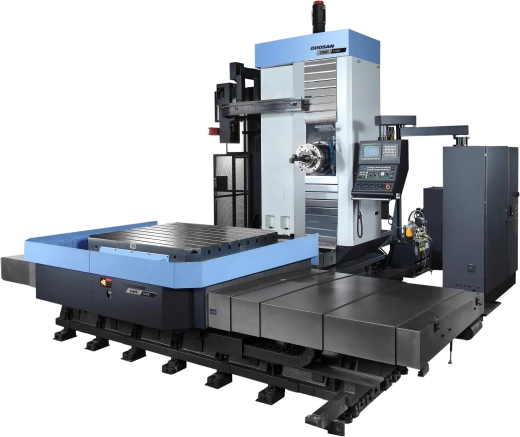

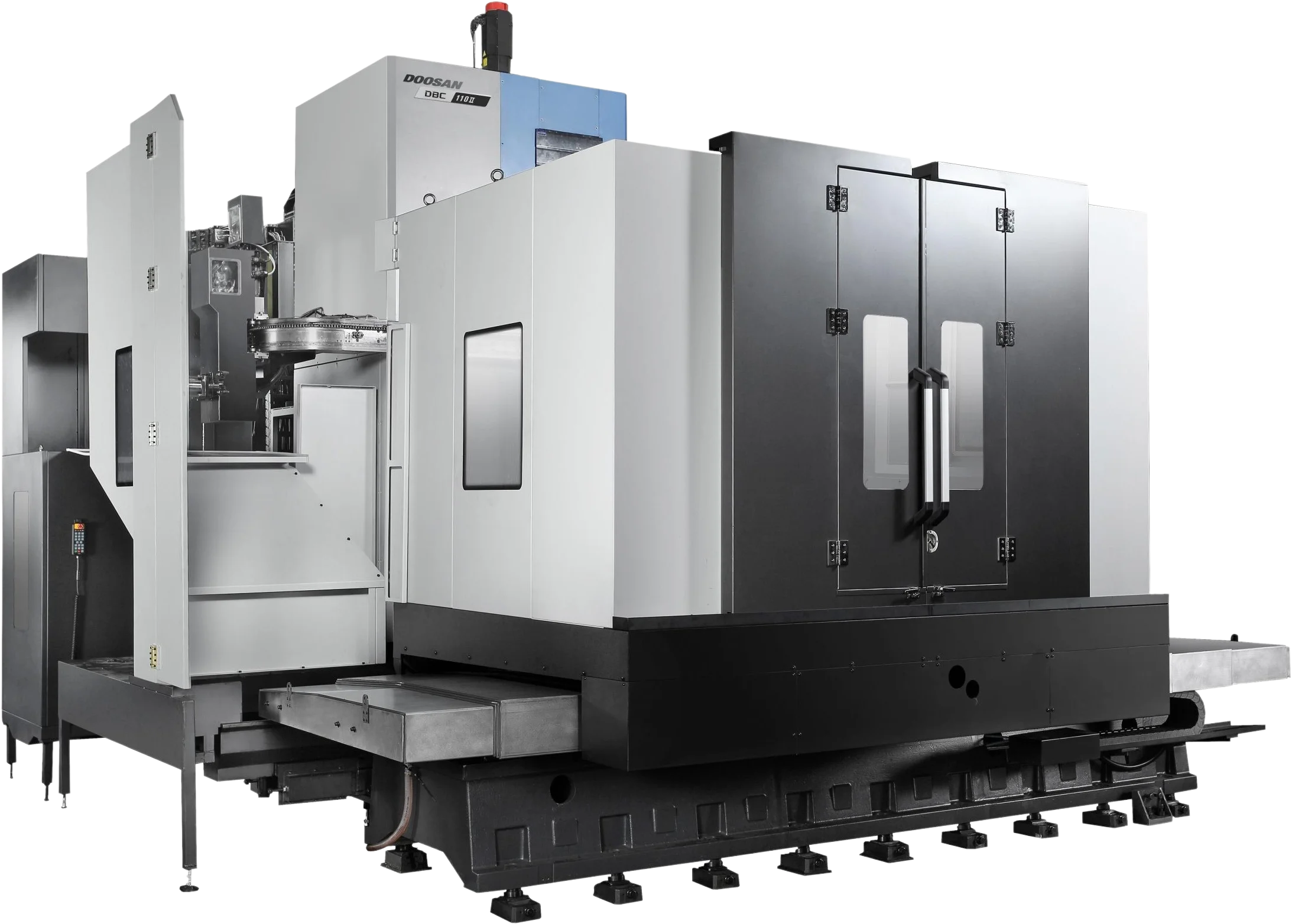

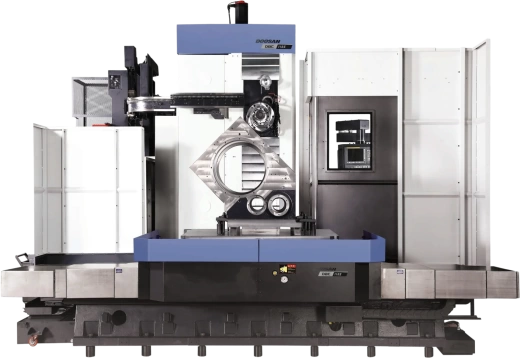

Горизонтально-расточной станок с ЧПУ DBC 130S
DBC 130S — мощное расширение успешной серии, предлагающее увеличенные размеры стола и мощность шпинделя для обработки более крупных и сложных заготовок. Сохраняя все преимущества проверенной платформы, модель 130S обеспечивает повышенную производительность в том же компактном формате, идеально подходя для предприятий, наращивающих мощности.
Ключевые конкурентные преимущества
1. Усиленная конструкция для тяжелых режимов резания
-
Сохранена компактная архитектура S-series для экономии пространства в цехе.
-
Усиленные направляющие качения и литая станина гарантируют максимальную жесткость и виброустойчивость при работе с заготовками весом до 8000 кг (с опцией до 10 000 кг).
-
Преимущество: Способность стабильно работать с тяжелыми деталями без потери точности.

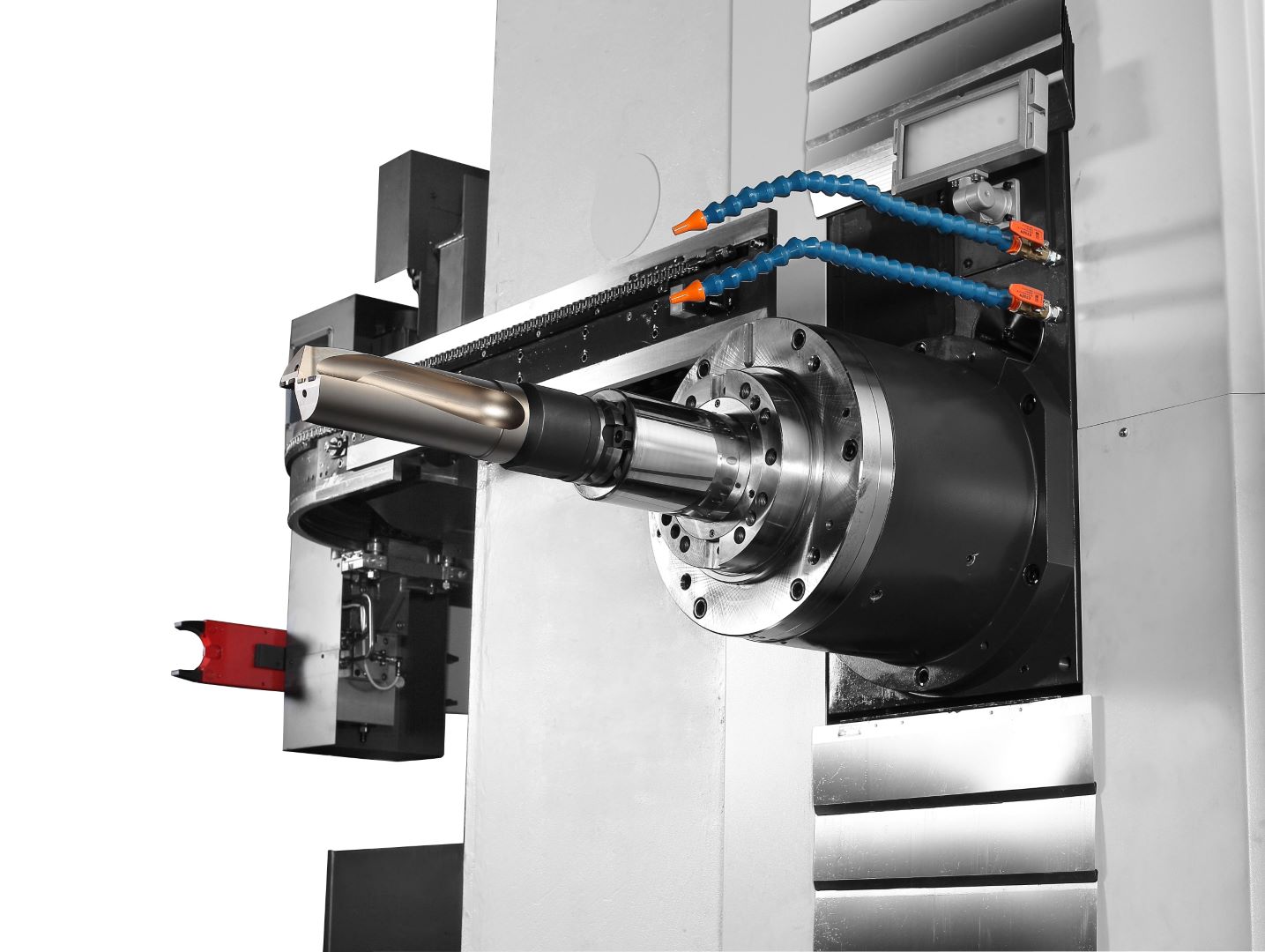

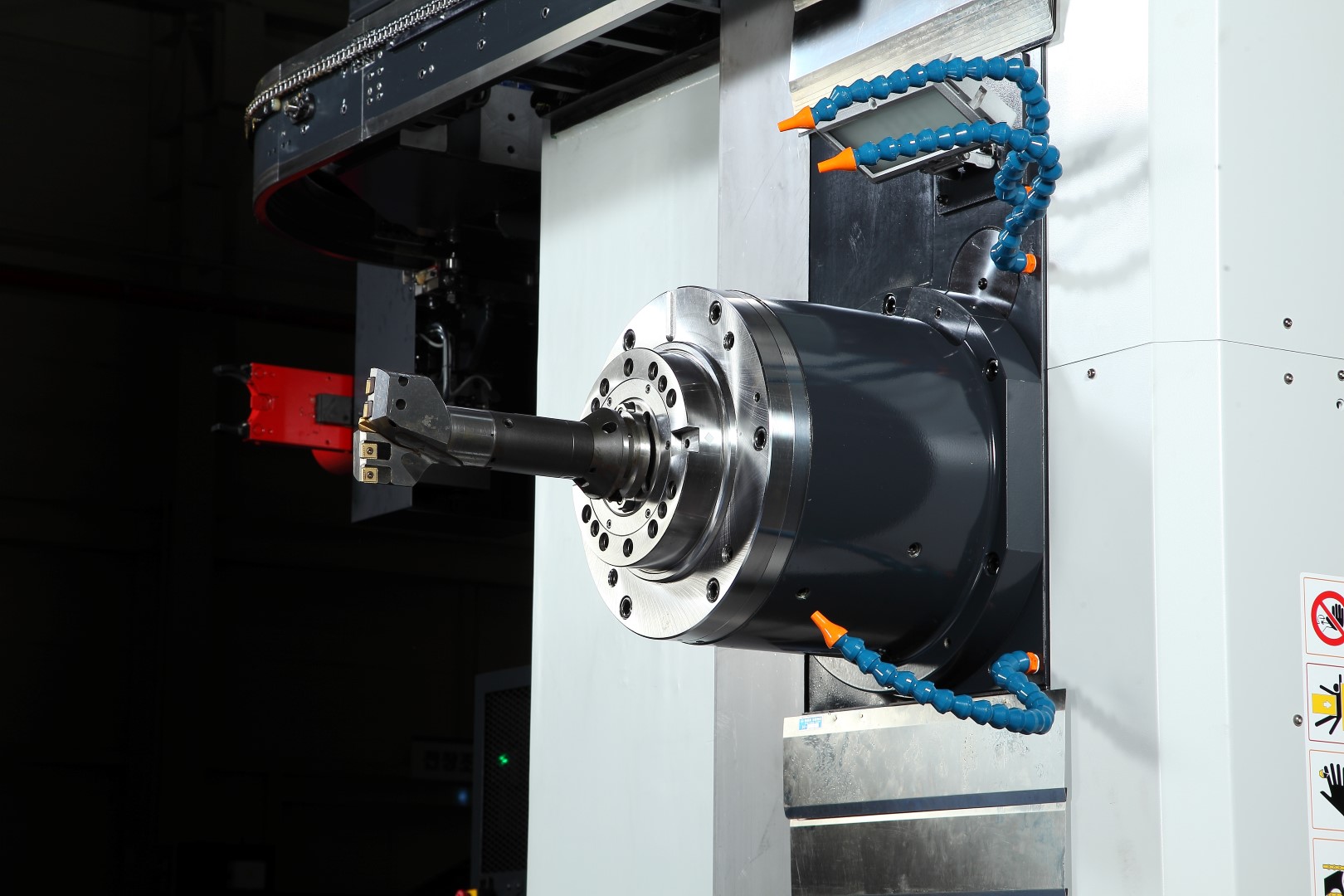

2. Мощный шпиндель увеличенного диаметра для высоких нагрузок
-
Расточной шпиндель диаметром 130 мм обеспечивает повышенную жесткость и стойкость при черновой обработке и глубоком растачивании при вылете до 600 мм ( ось W)
-
Высокооборотный шпиндель (до 2500 об/мин) с мощным двигателем 37/30 кВт создает значительный крутящий момент для эффективного съема металла.
-
Преимущество: Высокая производительность при обработке твердых материалов и снятии больших припусков.
3. Большая рабочая зона и грузоподъемность
-
Увеличенный стол размером 1600x1800 мм (опционально) и высокая грузоподъемность (8000-10000 кг) позволяют обрабатывать более массивные корпусные детали.
-
Большой максимальный диаметр обрабатываемой детали: Ø2550 мм (без полу-сервопривода) / Ø2100 мм (с полу-сервоприводом).
-
Преимущество: Расширенная номенклатура обрабатываемых деталей без потери в точности и стабильности.
4. Производительная автоматическая смена инструмента (ATC) - опция
-
Быстрый ATC на 40 инструментов (с опциями до 60, 90 или 120) с фиксированным адресом.
-
Надежный сервопривод механизма смены.
-
Поддержка крупного инструмента: макс. диаметр — Ø130 мм, макс. длина — 600 мм, макс. вес — 30 кг.
-
Преимущество: Сокращение вспомогательного времени и готовность к сложным задачам, требующим большого арсенала инструмента.
5. Высокая точность позиционирования
-
Стол B-оси с высокоточным энкодером в качестве стандартной комплектации обеспечивает точное угловое позиционирование.
-
Редуктор на осях X/Z снижает нагрузку на сервопривод и увеличивает осевое усилие для стабильного движения под нагрузкой.
-
Преимущество: Высокая повторяемость и точность при создании взаимного расположения отверстий и плоскостей.
6. Продуманная автоматизация и эргономика
-
Современная система ЧПУ (DN Solutions Fanuc i Plus или Siemens).
-
Опциональный Автоматический сменщик палет (APC) для организации непрерывного производства.
-
Эффективная система удаления стружки поддерживает чистоту в зоне резания.
-
Преимущество: Минимизация ручного труда и готовность к работе в составе гибких производственных систем (ГПС).
Технологические возможности
-
Тяжелое фрезерование: Обработка плоскостей и контуров на заготовках из стального и чугунного литья.
-
Прецизионное растачивание: Выполнение отверстий по квалитетам IT6-IT7.
-
Глубокое сверление и расточка: Благодаря устойчивому шпинделю большого диаметра.
-
Нарезание резьб: Крупных и ответственных резьб.
Ключевые применения
-
Энергомашиностроение: Корпуса и роторы гидротурбин, массивные крышки.
-
Тяжелое транспортное машиностроение: Блоки двигателей, картеры коробок передач для крупной техники.
-
Общее и специальное машиностроение: Корпуса промышленных редукторов, станины и порталы станков.
-
Производство оснастки: Крупногабаритные пресс-формы и штампы.
Итог
DBC 130S — это логичный шаг для роста вашего производства. Станок предлагает идеальный баланс между компактностью, мощностью и надежностью, унаследованной от бестселлера DBC 110S. Увеличенные параметры стола и шпинделя открывают возможности для обработки более сложных и дорогостоящих деталей, обеспечивая максимальную отдачу от инвестиций.
Наши специалисты помогут подобрать оптимальную комплектацию, включая выбор АТС, системы охлаждения и опций автоматизации, и подготовят для вас индивидуальное технико-коммерческое предложение.
| Серия | DBS |
| Модель | DBS-130S |
| Система ЧПУ | DN Solutions Fanuc i |
| Рабочий стол | |
|---|---|
| Габариты рабочего стола, (мм) | 1400 х 1600 |
| Грузоподъемность (кг) | 8000 |
| Перемещения | |
| Ось X (мм) | 2000 |
| Ось Y (мм) | 1500 |
| Ось Z (мм) | 1200 |
| Ось W (мм) | 600 |
| Ось B (грд) | 0.001° |
| Расстояние от торца шпинделя до оси стола (мм) | 550~1750 |
| Расстояние от оси шпинделя то поверхности стола, (мм) | 0-1500 |
| Шпиндель | |
| Диаметр выдвижной пиноли (ось W), (мм) | 110 |
| Тип конуса | BT50 |
| Тип передачи | 2ст редуктор |
| Частота вращения (об/мин) | 4000 |
| Мощность двигателя (кВт) | 30 / 37 |
| Крутящий момент (пост \ 30 мин) (Нм) | 934 / 1104 |
| Количество ступеней коробки скоростей (шт) | 2 |
| Подачи | |
| Рабочий ход по осям X\Y\Z\W (мм/мин) | 6000 |
| Холостой ход по осям X\Y\Z\W(м/мин) | 12000 |
| Магазин инструмента | |
| Тип магазина | с манипулятором |
| Количество позиций (шт) | 40 |
| Максимальный вес (кг) | 25 |
| Максимальный вылет (мм) | 600 |
| Диаметр, максимальный (мм) | 130 |
| Диаметр, макс. при свободных рядом ячеек (мм) | 250 |
| Время смены И-И (с) | 14 |
| Общие параметры | |
| Давление воздуха (кг) | 6-8 |
| Потребляемая мощность (КВА) | 70 |
| Масса станка (кг) | 30000 |
| Габариты занимаемой площади (мм) | 5540х5930х4200 |
| Высота (мм) | 4440 |
| Тип направляющих | качения (роликовые) |
