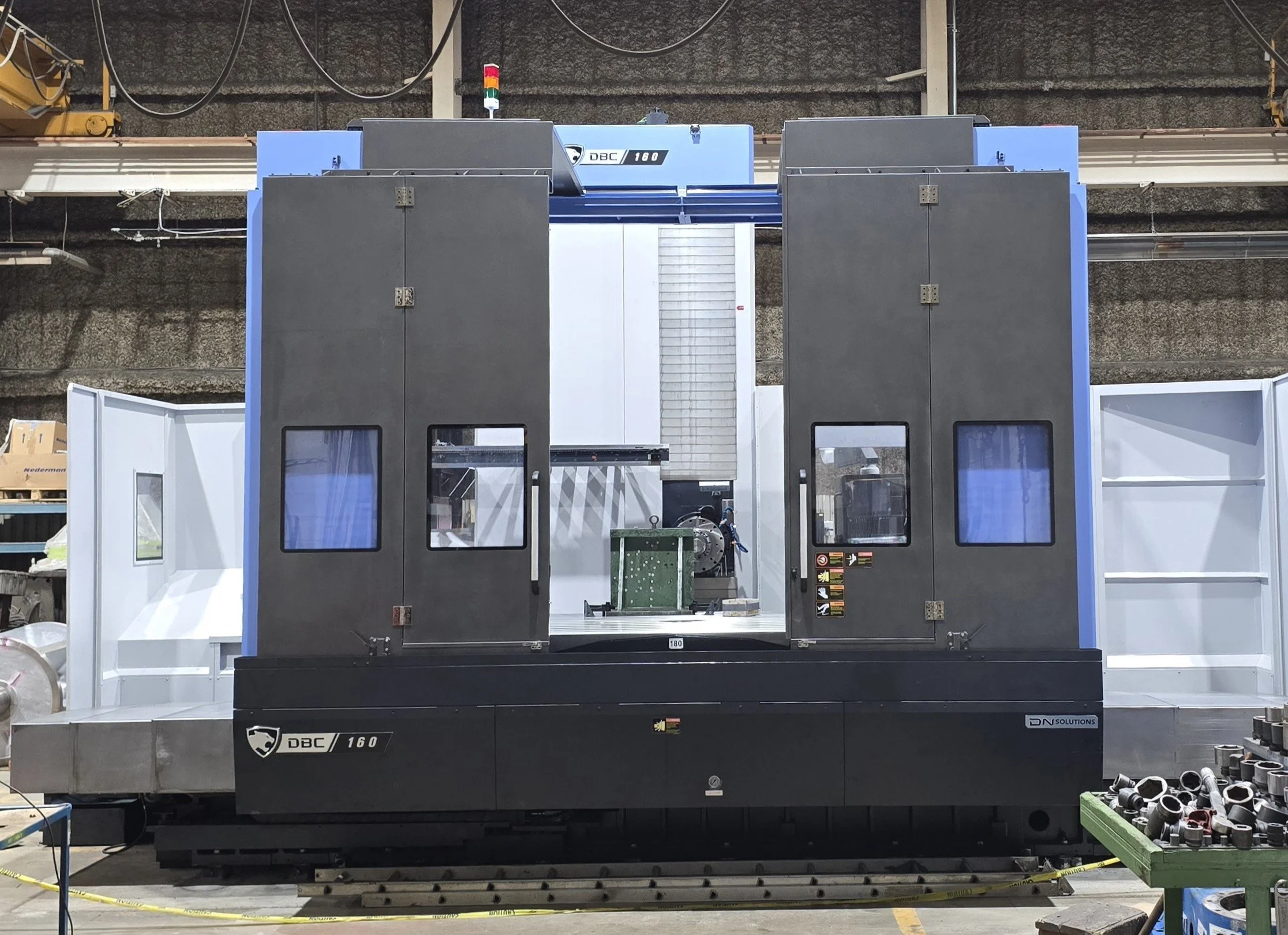

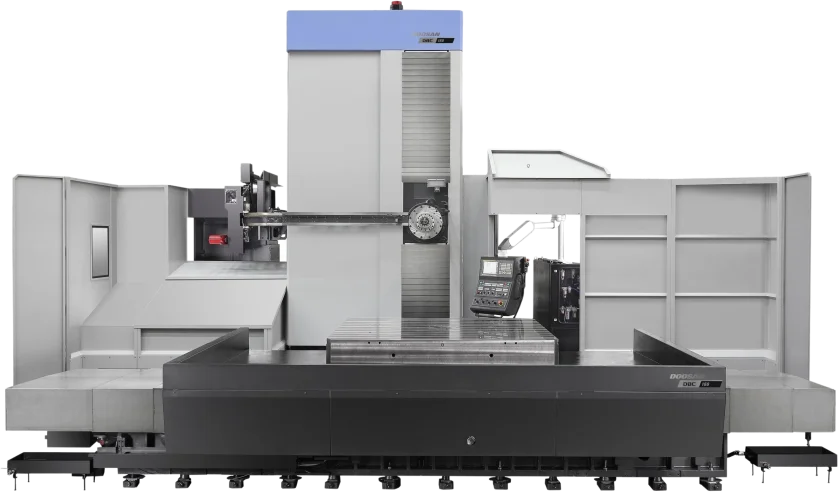

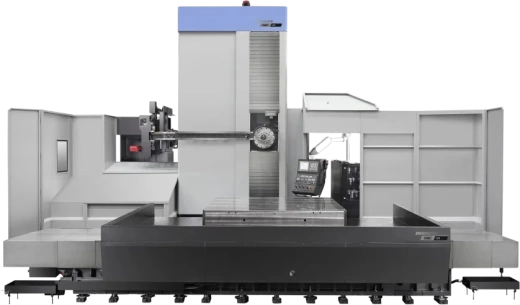

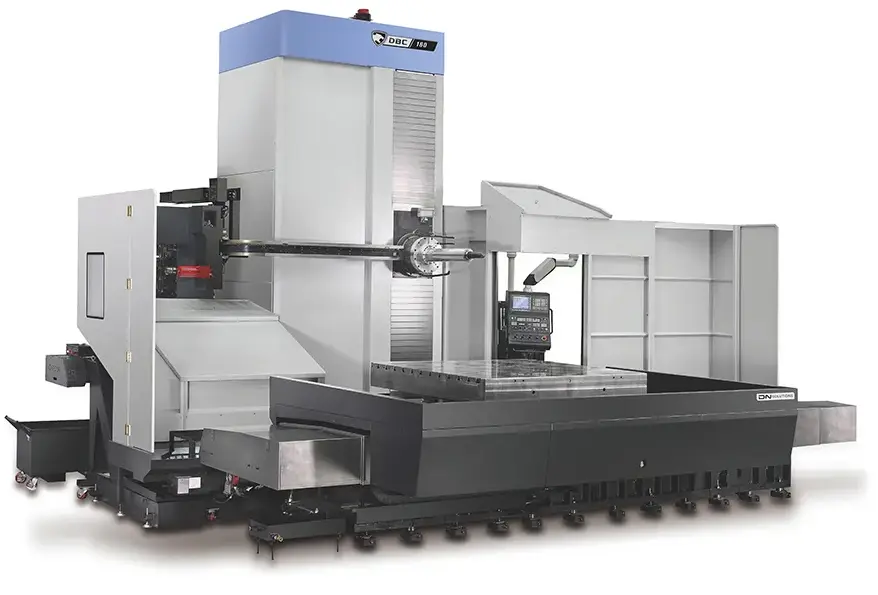

Горизонтально-расточной станок с ЧПУ DBC 160
Станок DBC 160 — это флагманское решение для задач сверхтяжёлого машиностроения. С его впечатляющими габаритами обработки и уникальной нагрузкой до 20 000 кг, он предназначен для работы с самыми массивными и сложными корпусными деталями. Этот станок не просто увеличивает масштабы, а переопределяет стандарты производительности и надёжности в своём классе.
Ключевые конкурентные преимущества:
1. Лучшая грузоподъёмность и жёсткость
-
Рабочий стол 2200x2000 мм с рекордной распределённой нагрузкой 20 000 кг/м² гарантирует стабильность при работе с заготовками общим весом до 20 тонн.
-
Монолитная литая станина весом 49 000 кг поглощает любые вибрации, обеспечивая чистовую обработку даже при максимальных нагрузках.
-
Преимущество: Возможность обрабатывать фундаментальные детали энергетического и судового оборудования с беспрецедентной точностью.
2. Огромный рабочий объём для комплексной обработки
-
Впечатляющий ход по осям: X=4000 мм, Y=2500 мм, Z=1600 мм. Это создаёт огромное рабочее пространство для обработки габаритных объектов.
-
Станок позволяет выполнять полный цикл операций (фрезерование, расточка, сверление) на детали сложной формы "в одну установку".
-
Преимущество: Сокращение производственного цикла за счёт исключения переустановок и рисков смещения осей.
3. Мощный шпиндель для сверхтяжёлого резания
-
Двигатель шпинделя 45/37 кВт и колоссальный крутящий момент 5165 Нм обеспечивают эффективное снятие материала с твёрдых сплавов на высоких скоростях.
-
Конус шпинделя ISO #50 и частота вращения 2000 об/мин идеально подходят для использования как тяжёлого расточного, так и крупного фрезерного инструмента.
-
Преимущество: Высокая стойкость инструмента и скорость съёма металла, что напрямую влияет на окупаемость станка.
4. Стабильная подача для точности в больших габаритах
-
Скорость быстрого перемещения 10 м/мин по всем осям оптимизирует вспомогательное время без ущерба для точности позиционирования в крупных размерах.
-
Сбалансированная система сервоприводов обеспечивает плавное и предсказуемое движение стола с максимальной нагрузкой.
-
Преимущество: Эффективное использование рабочего пространства и высокая повторяемость при работе с многотонными заготовками.
5. Готовность к интеграции в ГПС
-
Габариты станка (9000x7900x6150 мм) и его конструкция изначально предусматривают лёгкую интеграцию в автоматизированные линии.
-
Совместимость с системами автоматической смены палет (APC) и роботизированной загрузки для организации работы в 2-3 смены.
-
Преимущество: Станок становится высокопроизводительным центром в системе "умного цеха", практически не требующим операторского вмешательства.
Технологические возможности
-
Черновое и чистовое фрезерование больших плоскостей и контуров.
-
Глубокое растачивание и координатная обработка отверстий с высокой точностью позиционирования.
-
Сверление и зенкерование глубоких отверстий большого диаметра.
-
Нарезание резьб метчиком или расточным резцом.

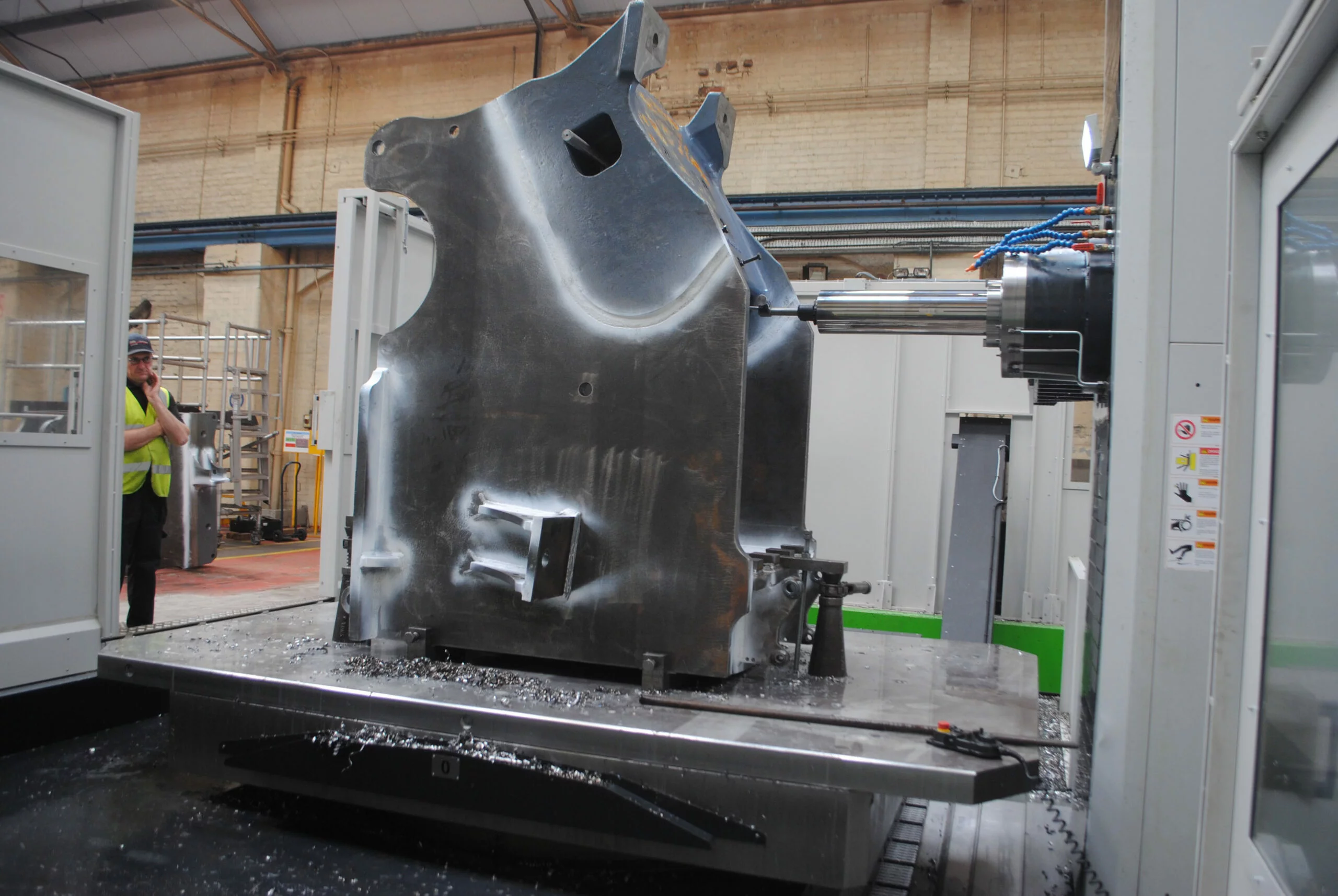

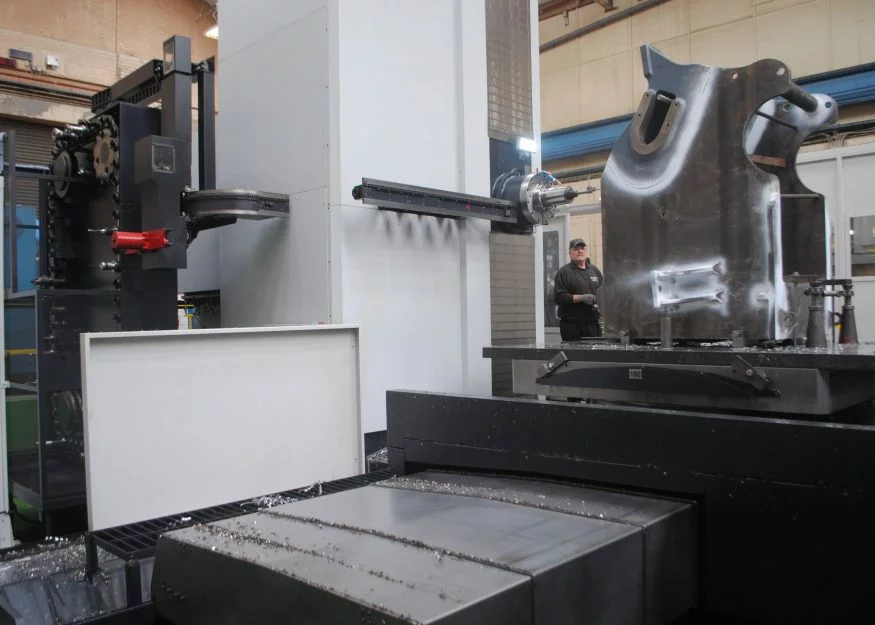

Ключевые применения
-
Энергетика: Корпуса и роторы гидравлических и паровых турбин, крышки и фланцы.
-
Тяжёлое машиностроение: Станины и порталы станков, корпуса промышленных редукторов.
-
Судостроение: Детали судовых дизелей, гребные валы, кронштейны.
-
Производство оснастки: Крупногабаритные пресс-формы и штампы.
Итог
Горизонтально-расточной станок DBC 160 — это стратегическое приобретение для компаний, работающих на рынке тяжёлого машиностроения. Его технические параметры — не просто цифры, а гарантия выполнения самых сложных проектов в срок и с высочайшим качеством. Это инвестиция в расширение ваших технологических границ и завоевание новых рыночных ниш.
| Серия | DBC |
| Модель | DBC-160 |
| Система ЧПУ | DN Solutions Fanuc i |
| Рабочий стол | |
|---|---|
| Габариты рабочего стола, (мм) | 2000 х 2200 |
| Грузоподъемность (кг) | 20000 |
| Перемещения | |
| Ось X (мм) | 4000 |
| Ось Y (мм) | 2500 |
| Ось Z (мм) | 1600 |
| Ось W (мм) | 800 |
| Ось B (грд) | 0.001° |
| Расстояние от торца шпинделя до оси стола (мм) | 850~2450 |
| Расстояние от оси шпинделя то поверхности стола, (мм) | 0-2500 |
| Шпиндель | |
| Диаметр выдвижной пиноли (ось W), (мм) | 160 |
| Тип конуса | BT50 |
| Тип передачи | 2ст редуктор |
| Частота вращения (об/мин) | 2000 |
| Мощность двигателя (кВт) | 37 / 45 |
| Крутящий момент (пост \ 30 мин) (Нм) | 4247 / 5165 |
| Количество ступеней коробки скоростей (шт) | 2 |
| Подачи | |
| Рабочий ход по осям X\Y\Z\W (мм/мин) | 4000 |
| Холостой ход по осям X\Y\Z\W(м/мин) | 10000 |
| Магазин инструмента | |
| Тип магазина | с манипулятором |
| Количество позиций (шт) | 40 |
| Максимальный вес (кг) | 25 |
| Максимальный вылет (мм) | 600 |
| Диаметр, максимальный (мм) | 160 |
| Диаметр, макс. при свободных рядом ячеек (мм) | 250 |
| Время смены И-И (с) | 14 |
| Общие параметры | |
| Давление воздуха (кг) | 6-8 |
| Потребляемая мощность (КВА) | 90 |
| Масса станка (кг) | 49000 |
| Габариты занимаемой площади (мм) | 9000 х 7900 х 4200 |
| Высота (мм) | 6140 |
| Тип направляющих | качения (роликовые) |
