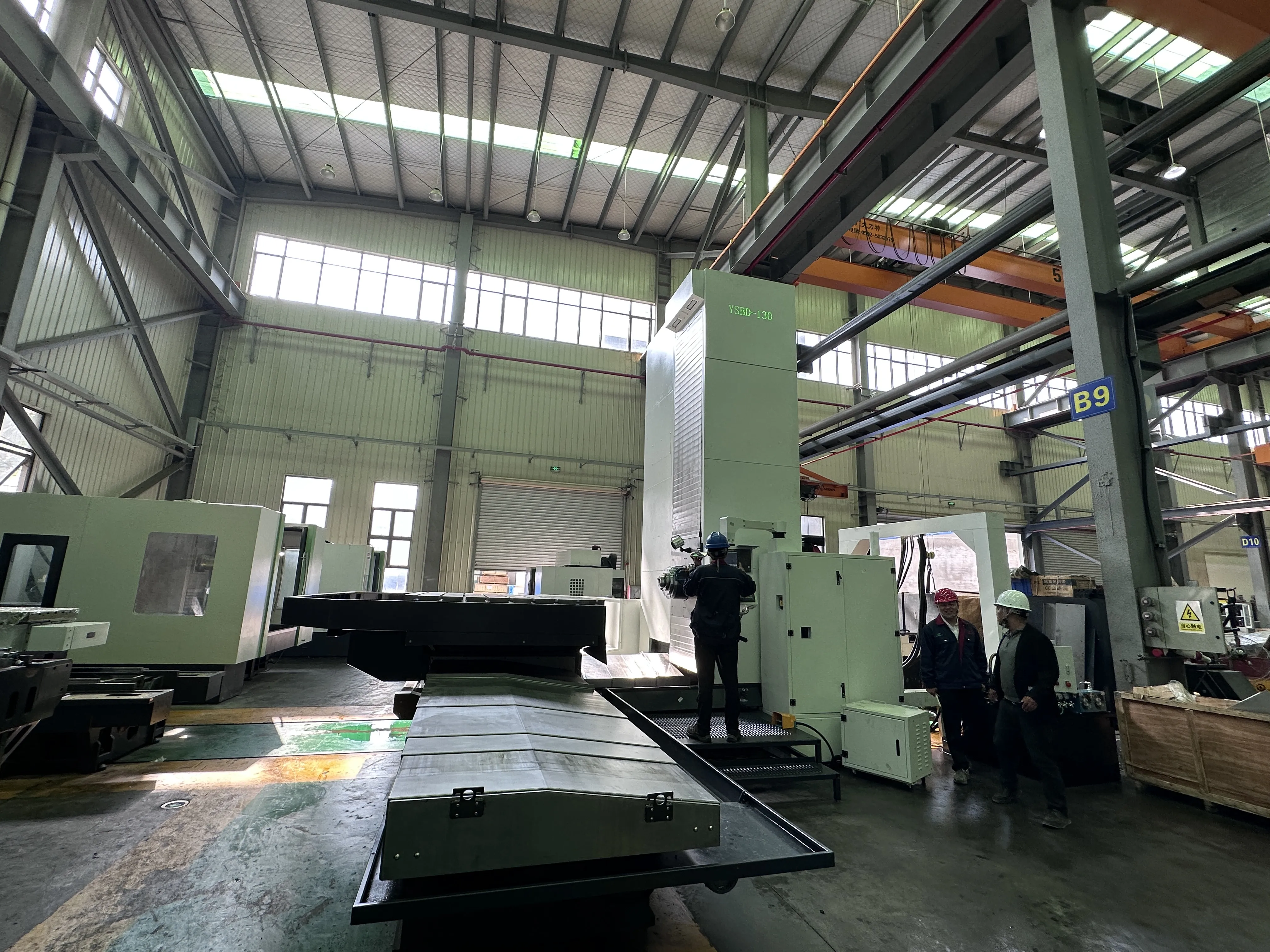

Горизонтально-расточной станок ЧПУ, YSBD-110/6T, Yangsen, Китай

Горизонтально-расточной станок YANGSEN YSBD-110/6T представляет собой высокотехнологичное решение для обработки особо крупных и сложных деталей в условиях интенсивного промышленного производства. Это оборудование сочетает в себе мощную конструкцию, передовые технические решения и исключительную точность, что делает его незаменимым инструментом для современных машиностроительных предприятий.

Назначение и решаемые задачи

Станок YSBD-110/6T предназначен для комплексной обработки массивных заготовок из черных и цветных металлов, чугуна и высокопрочных сплавов. Он эффективно выполняет широкий спектр операций:

• Расточка: Высокоточное растачивание отверстий с соблюдением строгих требований к геометрии, позиционированию и качеству поверхности.

• Фрезерование: Обработка плоскостей, пазов, контуров и сложных 3D-поверхностей.

• Сверление: Сверление глубоких и точных отверстий большого диаметра.

• Нарезание резьбы: Нарезание резьбы метчиком или резцом.

Ключевые преимущества и технологические особенности

1. Высокопроизводительный шпиндель и инструментальное оснащение

• Шпиндель европейской конструкции обеспечивает высокую жесткость и минимальную вибрацию даже на высоких оборотах, гарантируя превосходное качество обработки. Он обладает характеристиками низкой скорости и высокого крутящего момента, что идеально для тяжелого фрезерования и расточки.

• Тип крепления инструмента BT 50 предназначен для тяжелых режимов резания и обеспечивает надежное закрепление крупного инструмента.

• Магазин инструментов на 40 или 60 инструментов с сервоприводом и направляющими рельсами обеспечивает минимальное время смены инструмента, что критически важно для снижения общих временных затрат на изготовление детали.

2. Прецизионная система перемещений и жесткая станина

• Приводы осей X и Z выполнены по схеме прямого привода с четырехсторонним нагружением, что исключает люфт, повышает крутильную жесткость и обеспечивает стабильность точности на протяжении всего срока службы.

• Ось Y оснащена прямым приводом и редуктором немецкого производства, что значительно повышает жесткость и точность позиционирования по вертикали.

• Линейные направляющие и шариковые винты смонтированы в одной плоскости, что делает привод более стабильным и гарантирует долговременное сохранение высокой точности станка.

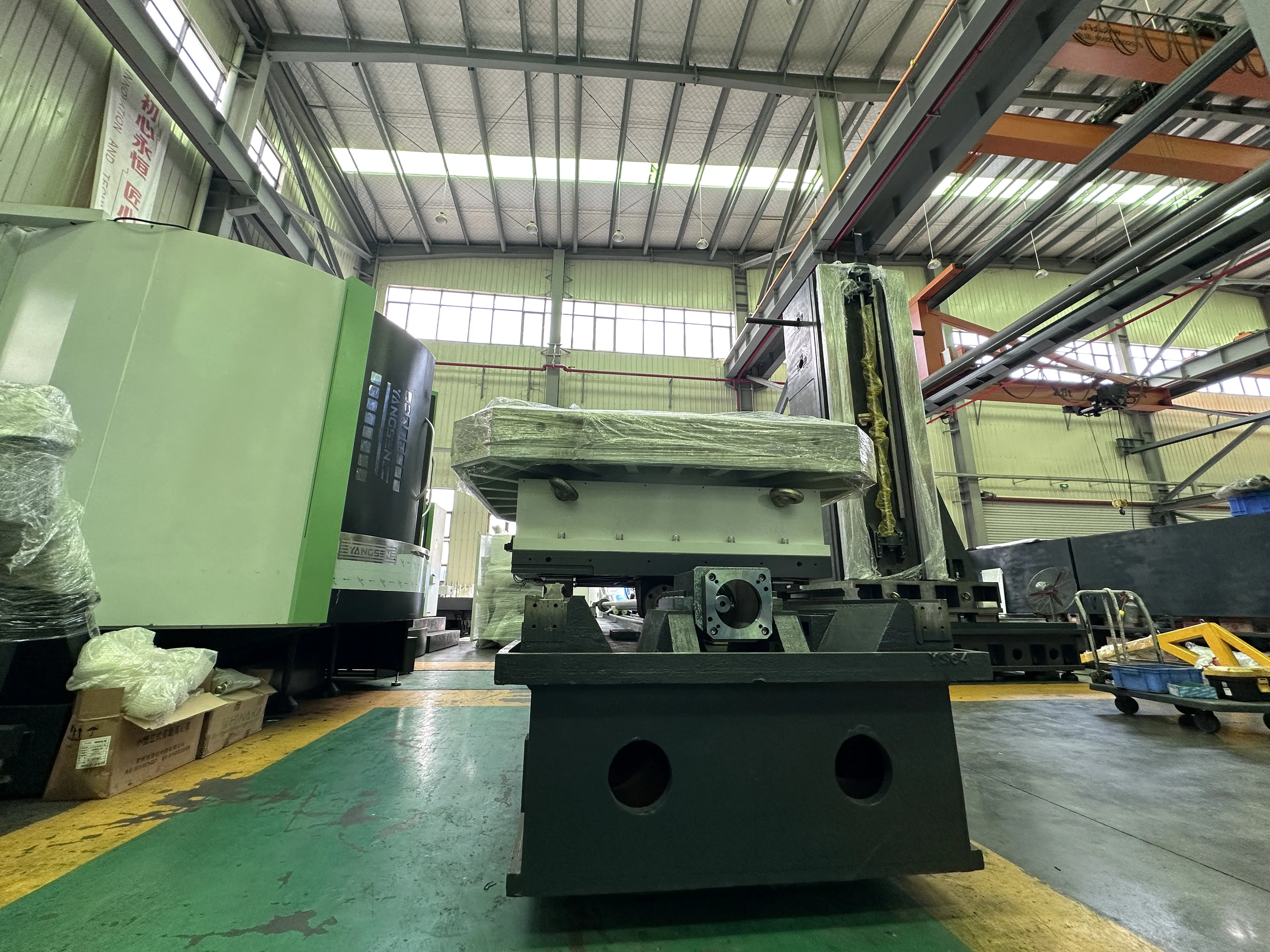

3. Устойчивый стол и уникальная конструкция пиноли

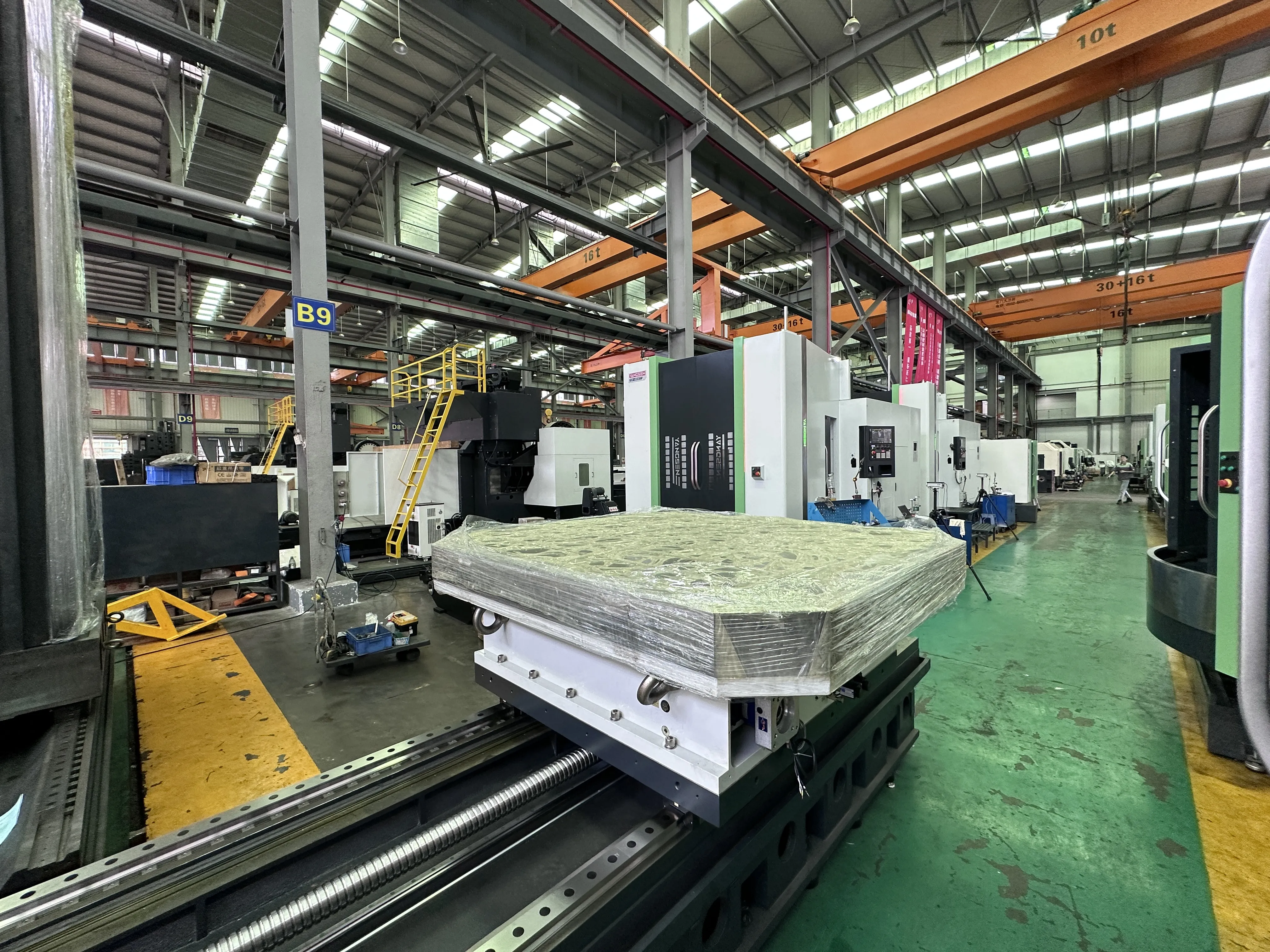

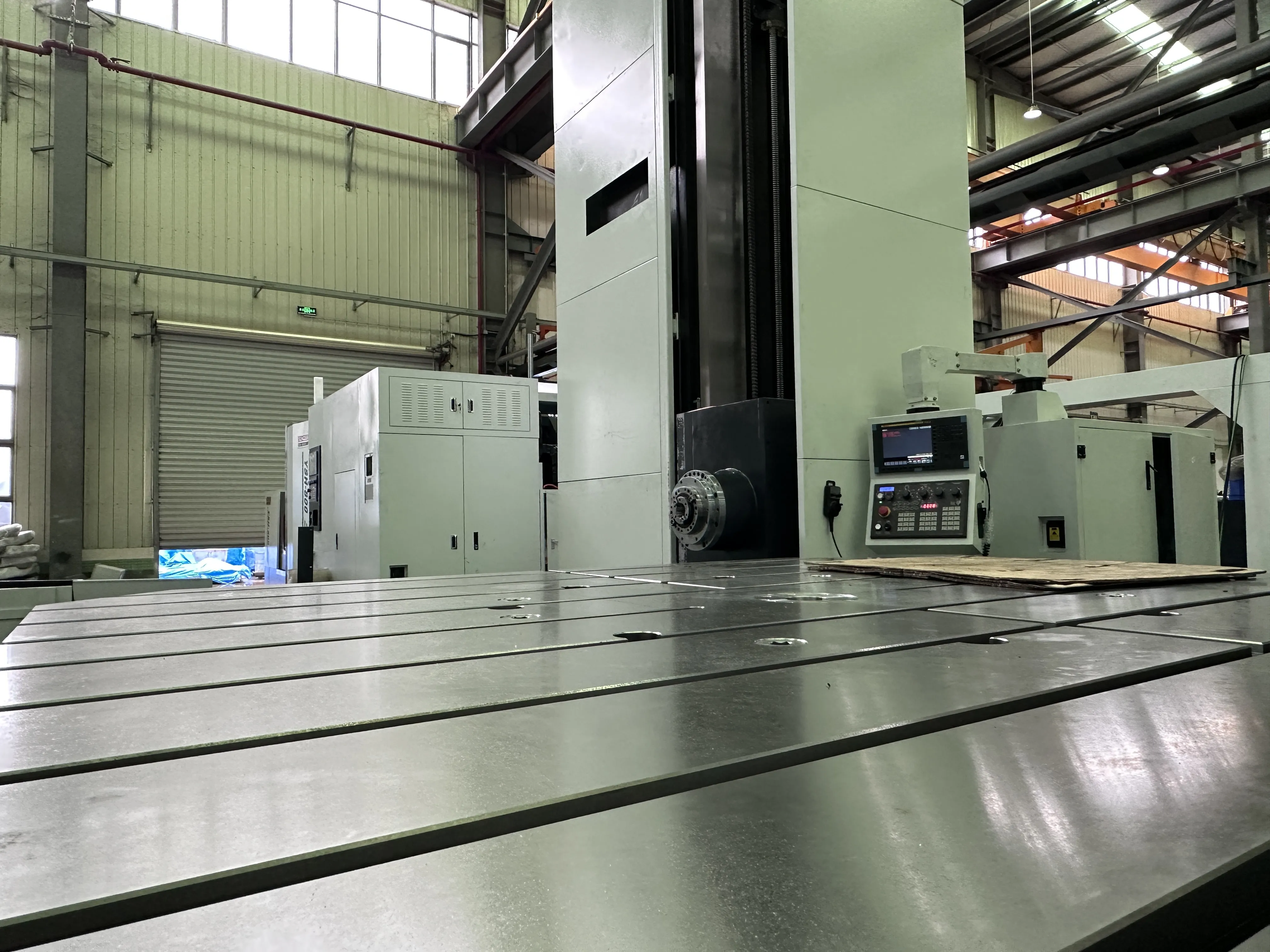

• Рабочий стол размером 1250 х 1500 мм обладает внушительной грузоподъемностью до 6 тонн, позволяя работать с габаритными и тяжелыми заготовками.

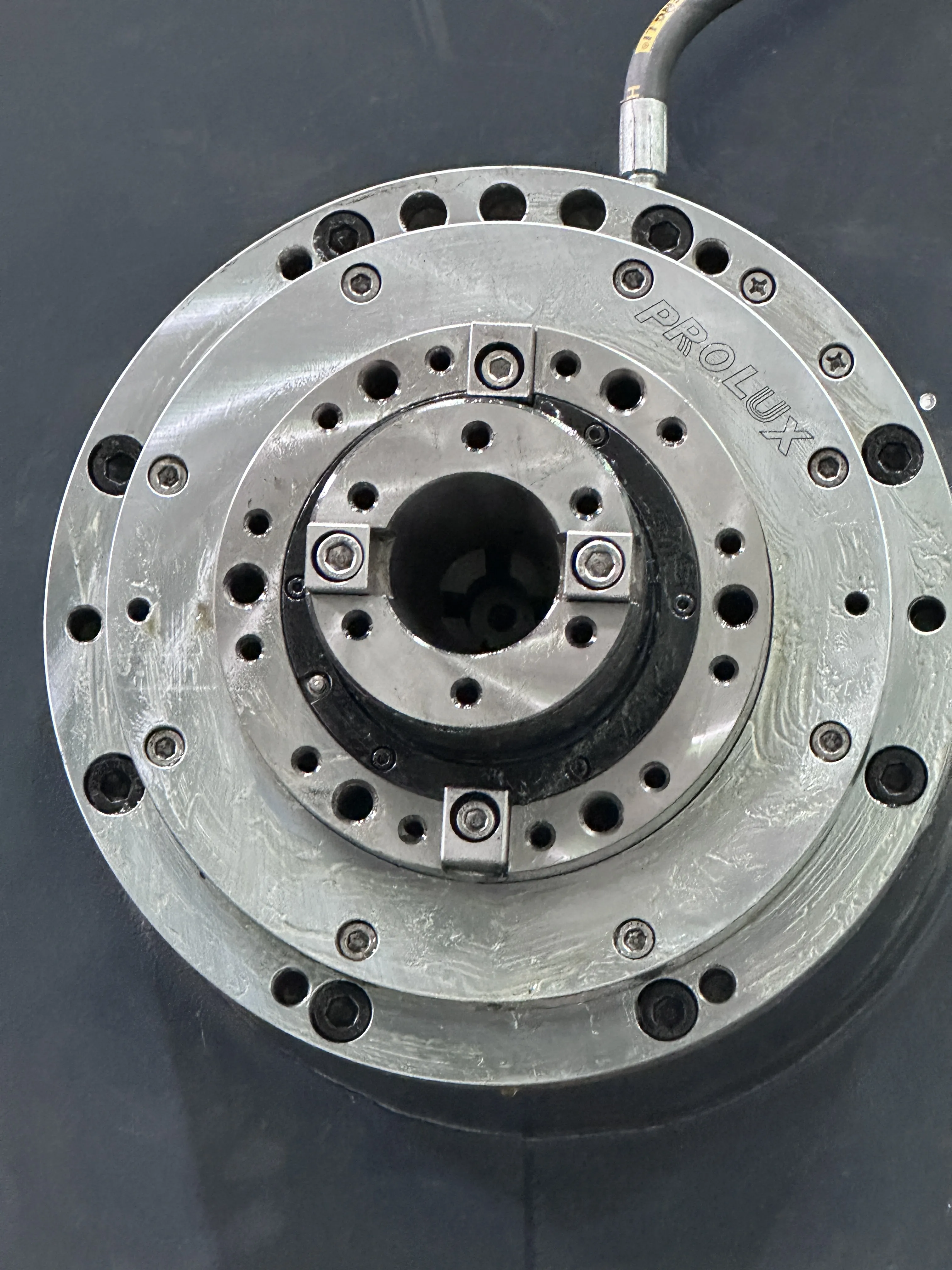

• Стол оснащен сверхбольшими закаленными зубчатыми колесами и винтовой антилюфтовой структурой с двойным турбонаддувом для безупречной точности вращения.

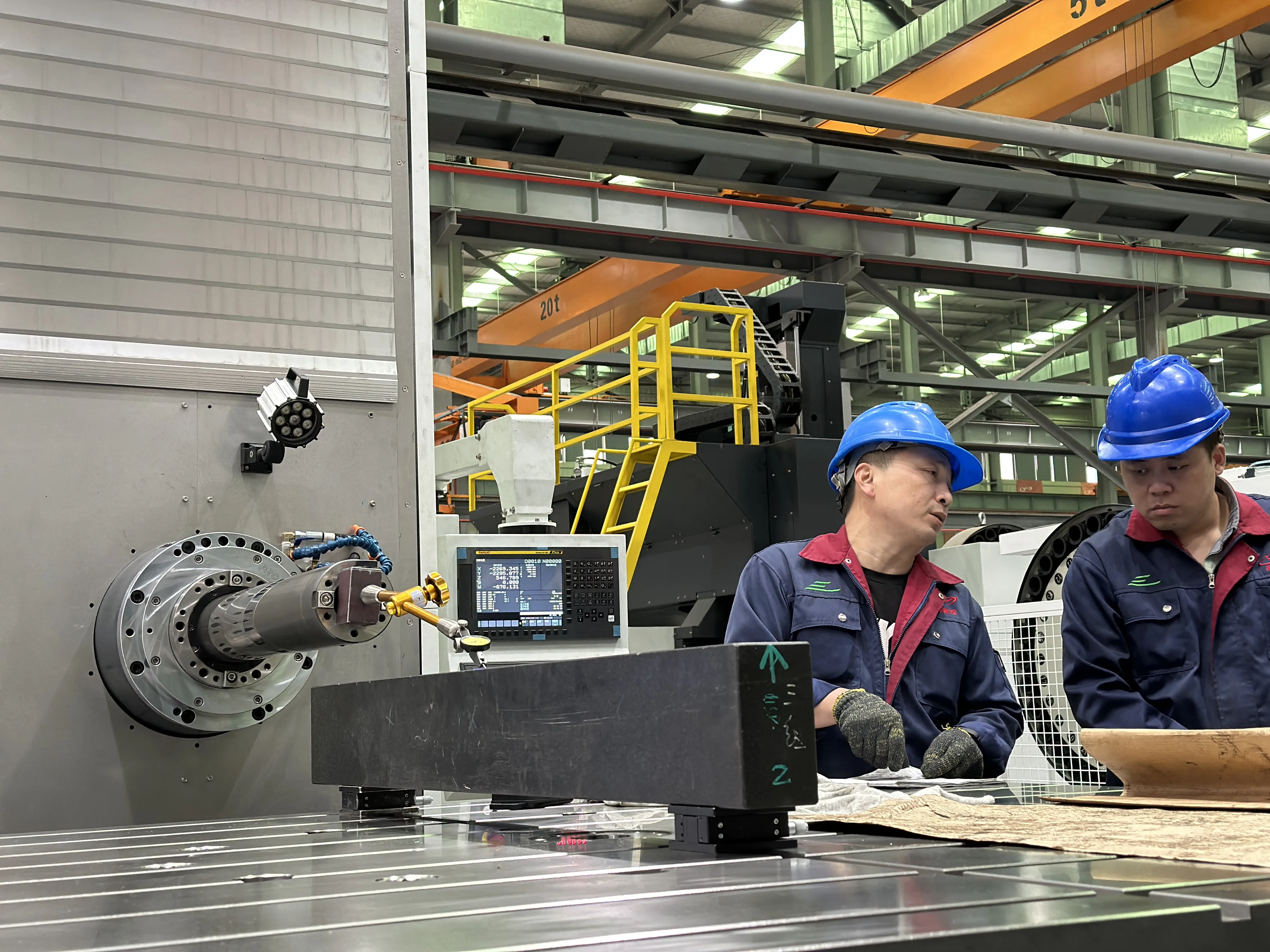

• Пиноль диаметром 110 мм выдвигается на 550 мм, что обеспечивает необходимую жесткость и возможность обработки глубоких полостей и отверстий на значительном удалении от поверхности детали.

4. Надежность и долговечность

• Масса станка 31 тонна и продуманная литая конструкция обеспечивают высочайшую демпфирующую способность, эффективно подавляя вибрации, возникающие при обработке.

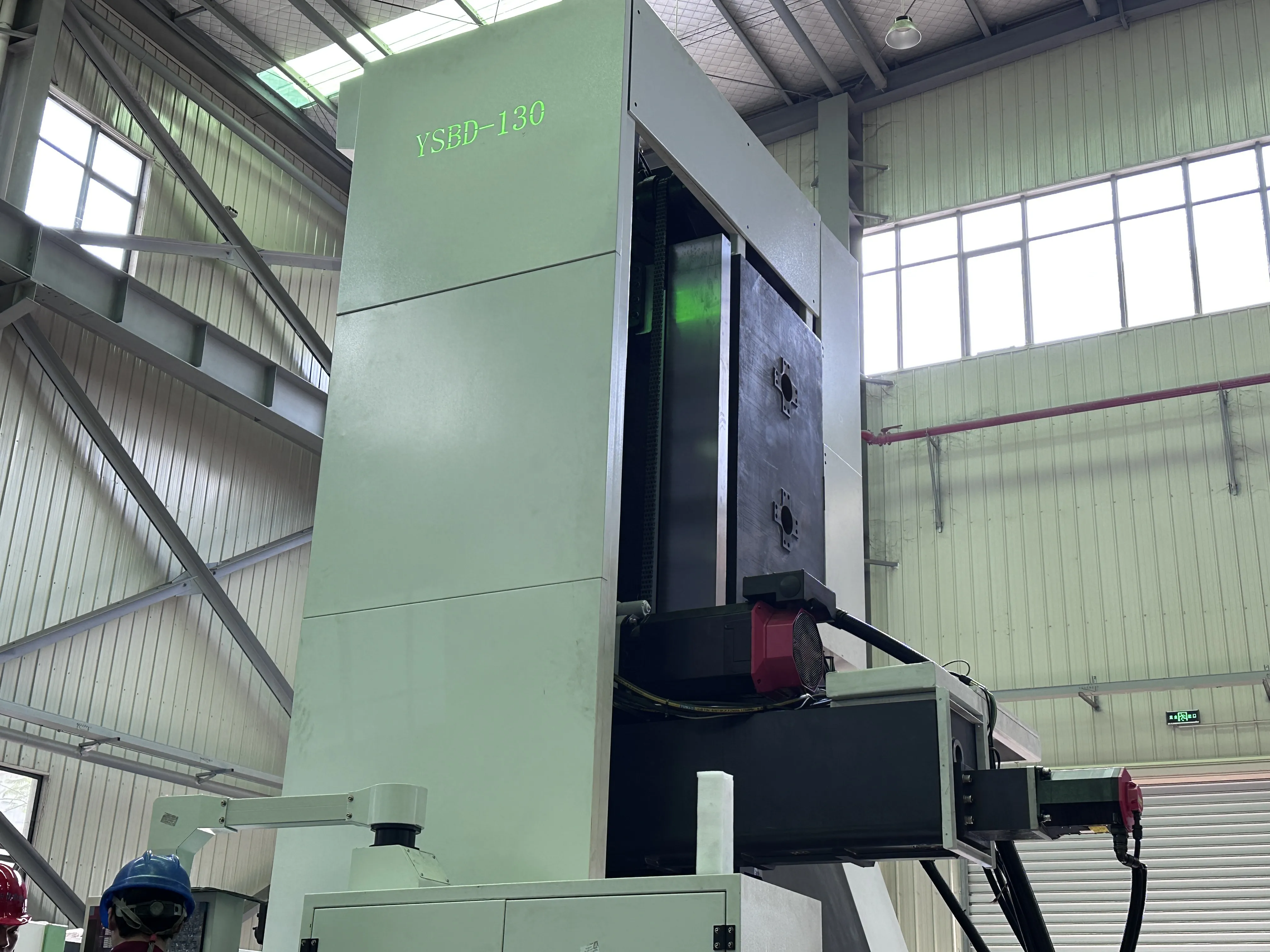

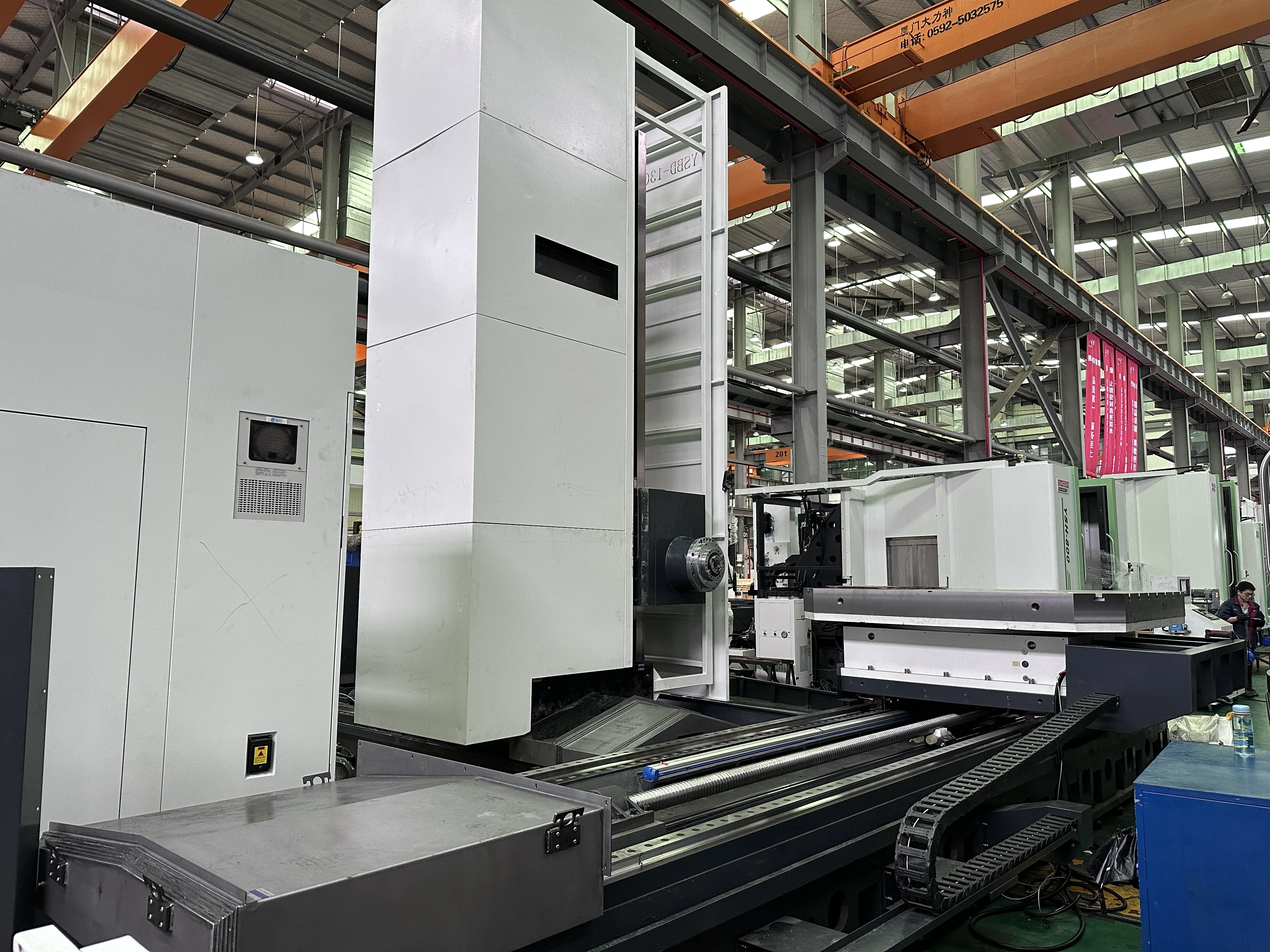

• Y-ось имеет высокожесткую конструкцию "коробка в коробке" с 4 линейными направляющими (2 спереди, 2 сзади), что гарантирует максимальную устойчивость и длительный срок службы.

• Сервоприводная частотная гидростанция и гидроцилиндр уравновешивания снижают осевую нагрузку, продлевая ресурс.

Области применения:

Станок YSBD-110/6T идеально подойдет для:

• Производителей тяжелого машиностроения: Изготовление станин станков, корпусов редукторов, крупных гидравлических компонентов.

• Энергетического машиностроения: Обработка деталей турбин, генераторов, корпусов насосов.

• Авиакосмической и оборонной промышленности: Создание ответственных силовых элементов конструкций и шасси.

• Крупных инструментальных производств: Производство пресс-форм и оснастки для автомобилестроения.

Оборудование оптимально для предприятий, которые ценят: долговечность, минимальные простои, стабильную точность при больших нагрузках и возможность обработки сложных деталей "в одну установку".

Дополнительная опция: Для задач, требующих максимальной точности, доступна индексация с шагом 0.001°.
