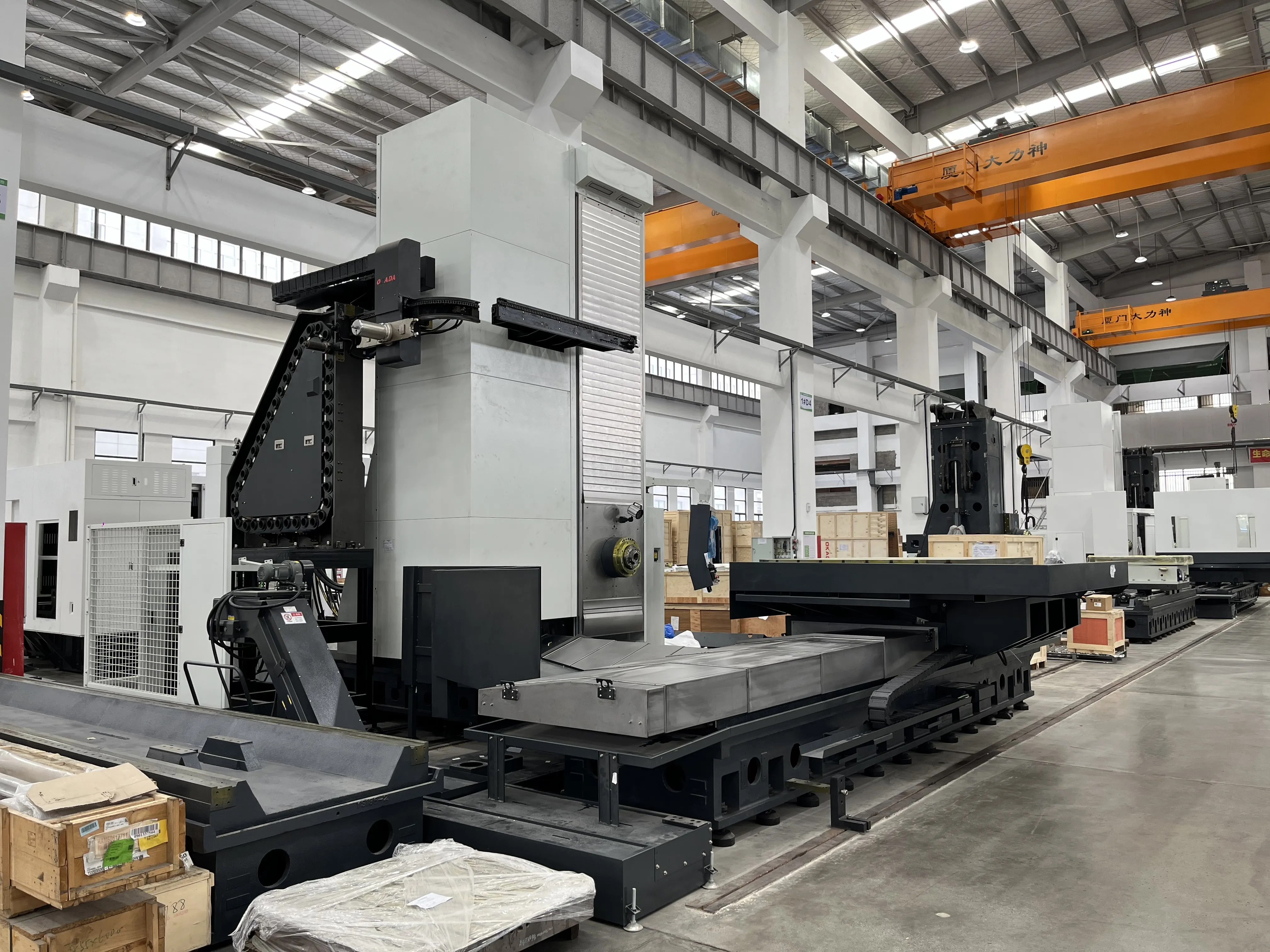

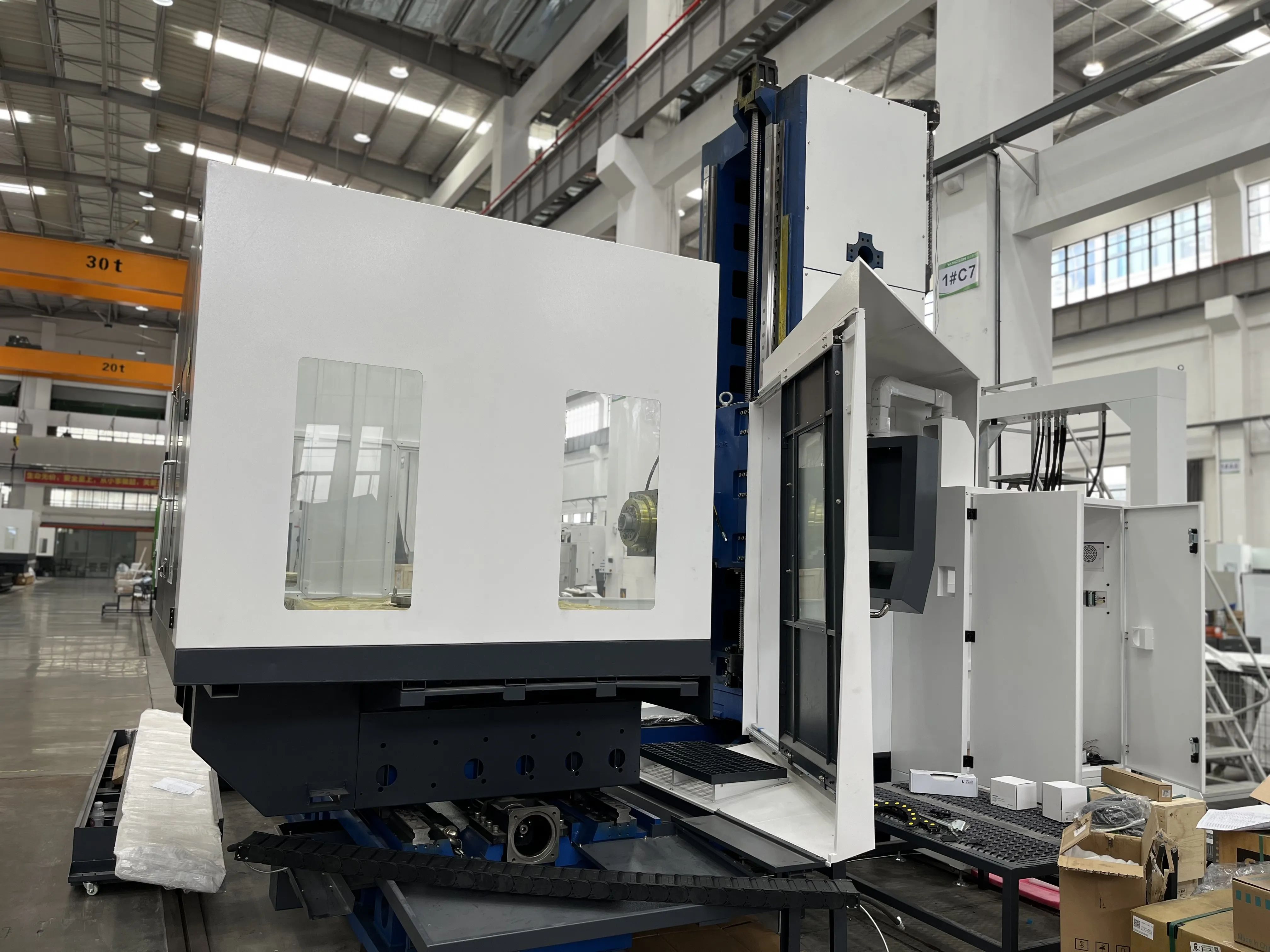

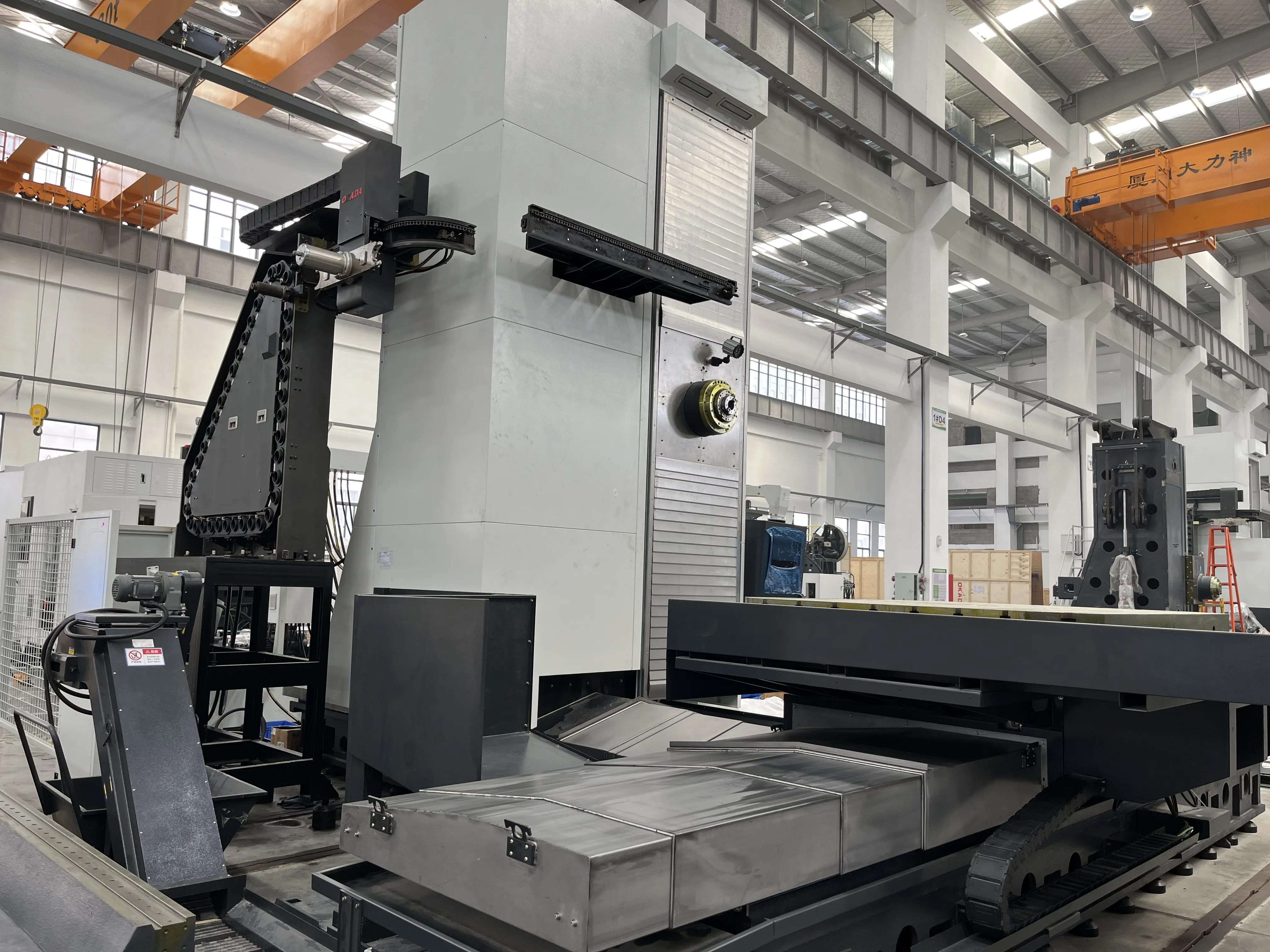

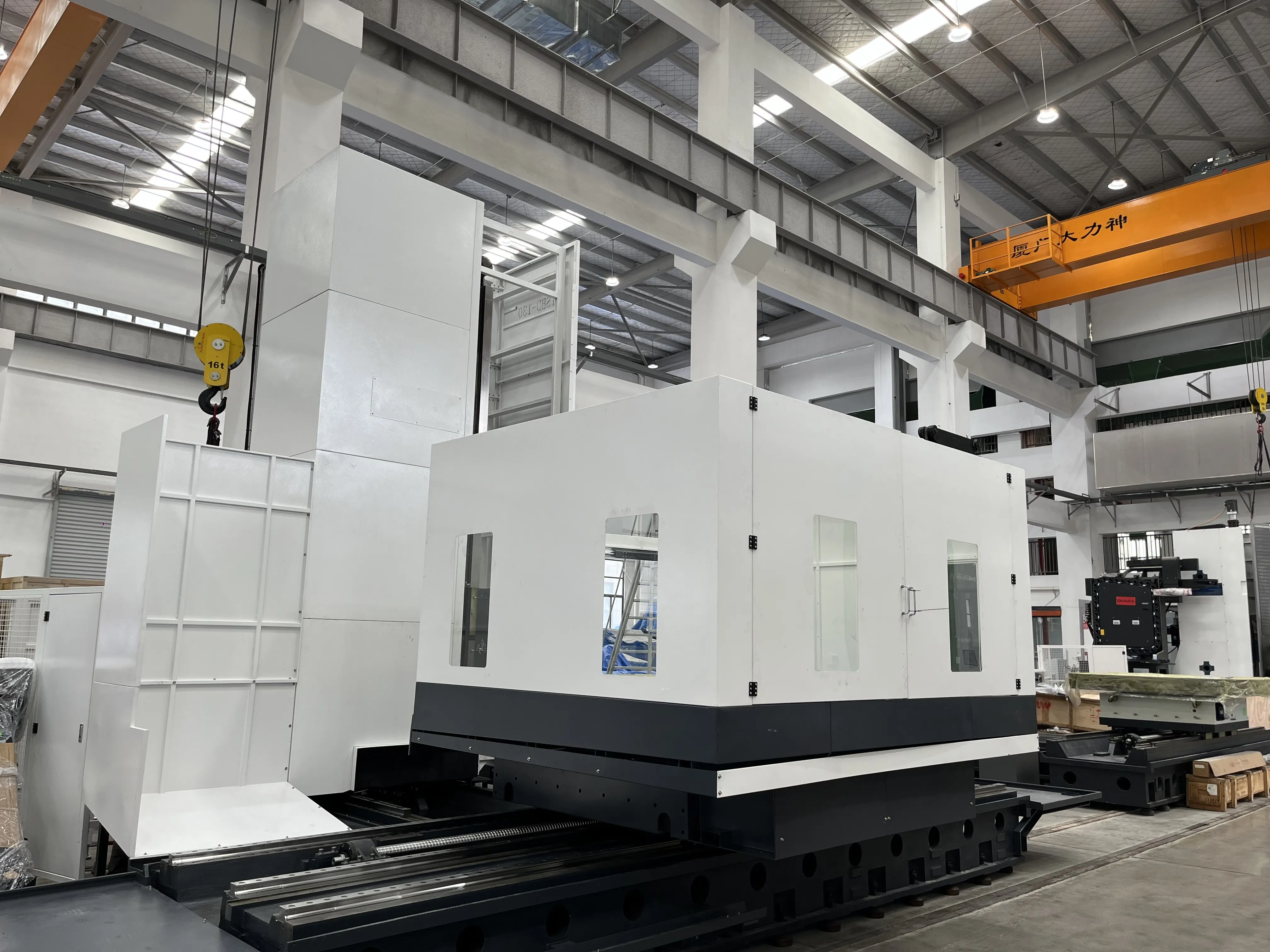

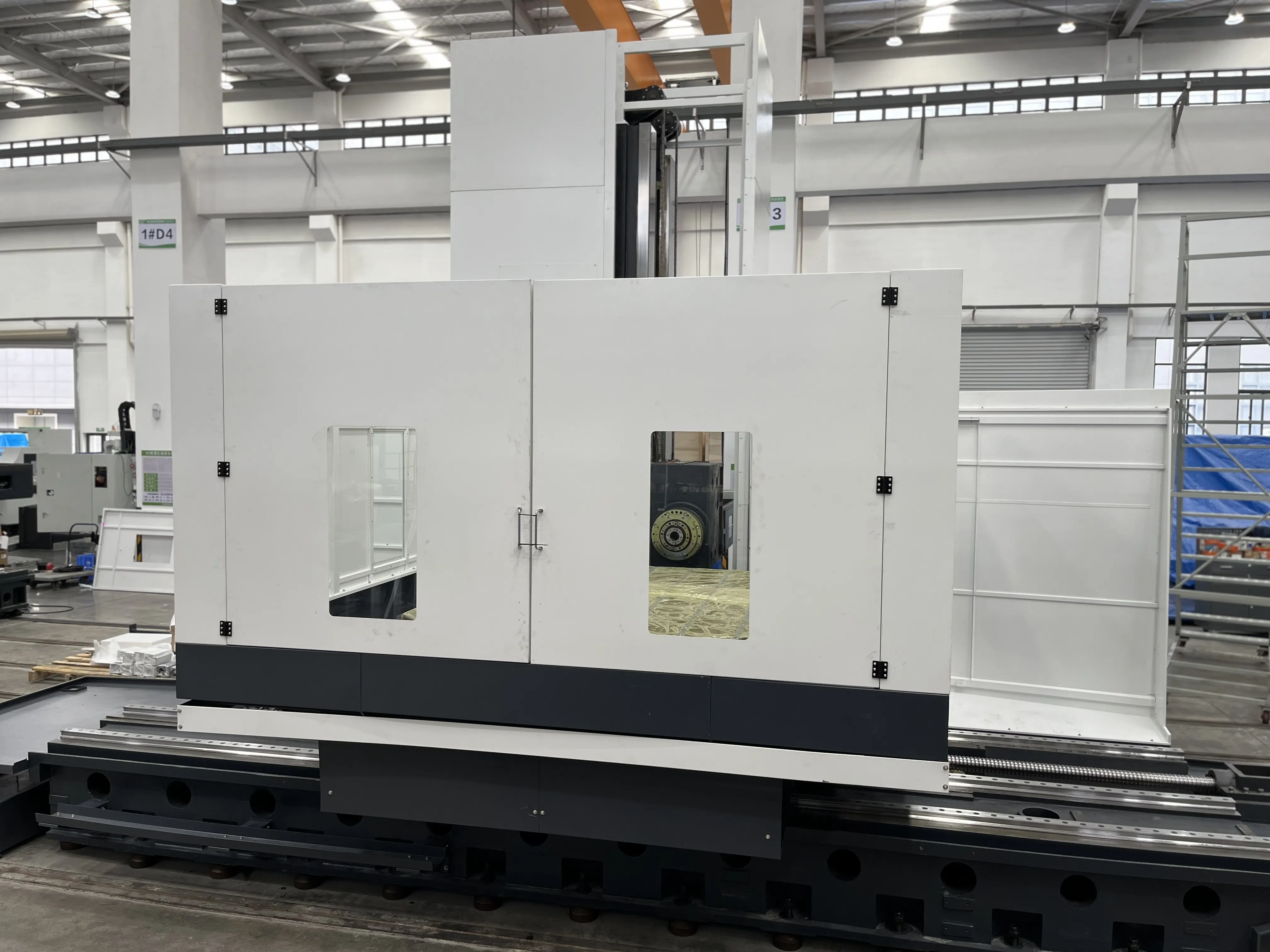

Горизонтально-расточной станок YANGSEN YSBD-130/25T представляет собой высокотехнологичное решение для обработки особо крупных и сложных деталей в условиях интенсивного промышленного производства. Это оборудование сочетает в себе мощную конструкцию, передовые технические решения и исключительную точность, что делает его незаменимым инструментом для современных машиностроительных предприятий.
Ключевые преимущества и технологические особенности
Станок YSBD-130/25T предназначен для высокоточной обработки особо крупных и тяжелых деталей, таких как корпуса редукторов, штаммы, станины промышленного оборудования и элементы спецтехники. Он идеален для выполнения растачивания, фрезерования, сверления и нарезания резьбы в условиях единичного и серийного производства.
1. Мощность и жесткость для самого сложного инструмента

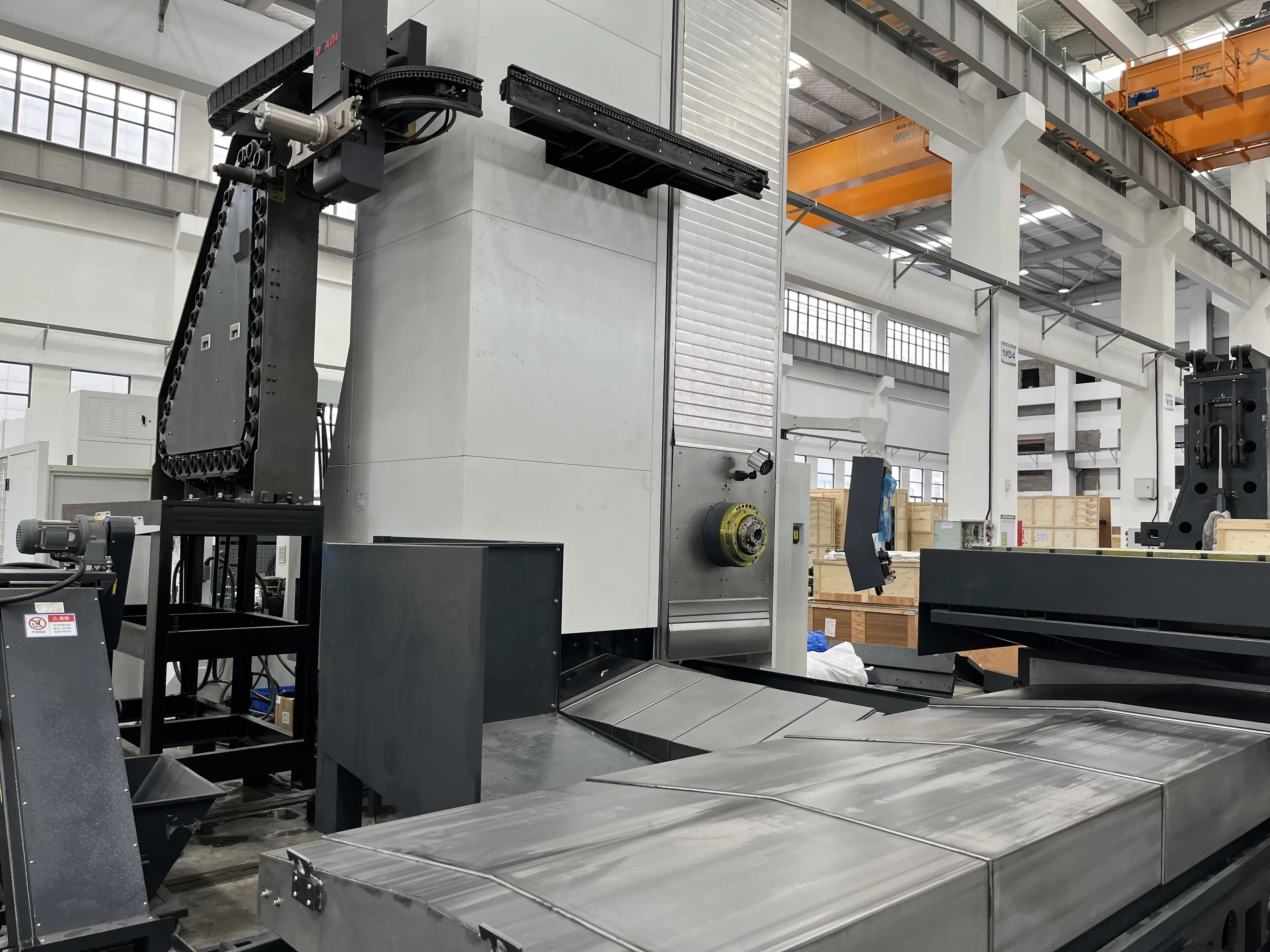

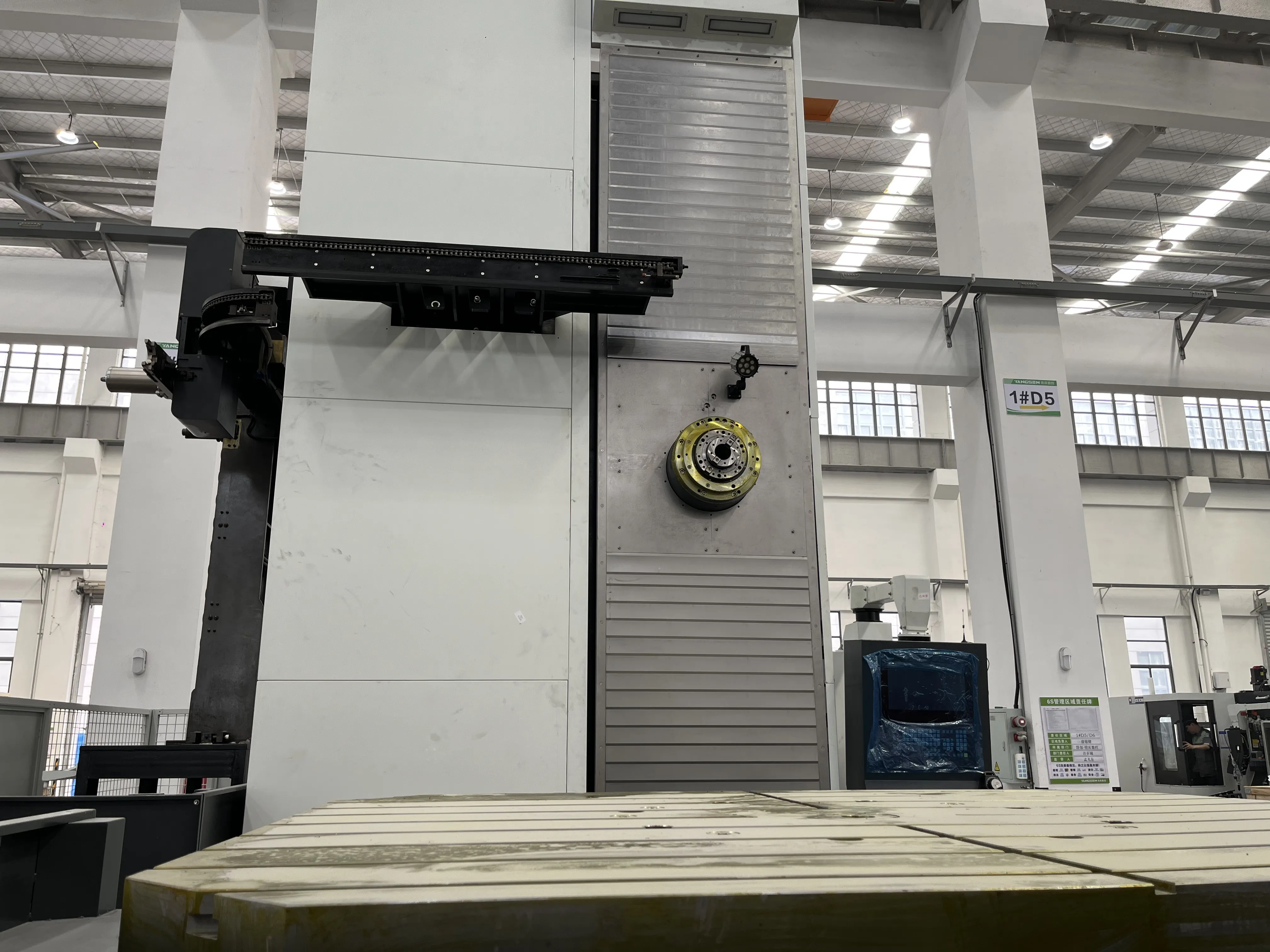

Выдвижная пиноль диаметром 130 мм с ходом 700 мм обеспечивает гарантированную жесткость и позволяет вести обработку в глубоких полостях и на удаленных плоскостях без потери точности. Вы получаете: возможность выполнять самые сложные операции растачивания в габаритных деталях без необходимости их перемещения.
2. Обработка тяжеловесов с высочайшей точностью
Поворотный стол (ось B) размером 2500x2500 мм с колоссальной грузоподъемностью 25 тонн позволяет закрепить практически любую крупногабаритную заготовку. Высокоточная индексация стола с шагом 0.001° обеспечивает идеальную позиционную точность при обработке нескольких сторон за один установ. Ваша выгода: кардинальное сокращение времени на переустановку детали и исключение ошибок базирования.
3. Непревзойденная производительность на чистовых и черновых операциях
Двухступенчатый редуктор шпинделя BT50 гарантирует колоссальный крутящий момент 3085 Нм даже на низких оборотах. Это означает, что станок уверенно снимает большую стружку с твердых материалов (сталь, чугун) и при этом сохраняет энергию для высокоскоростного фрезерования. Выгода: максимальная эффективность как при грубом снятии припуска, так и при чистовой обработке.
4. Надежность и точность, проверенные временем

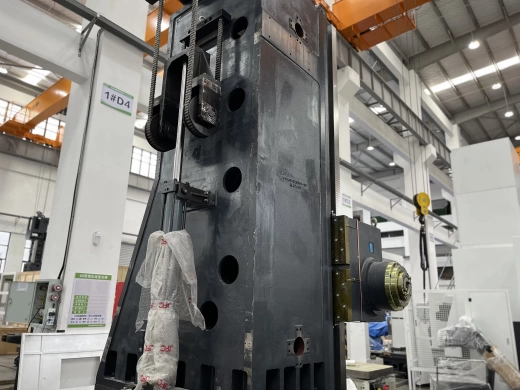

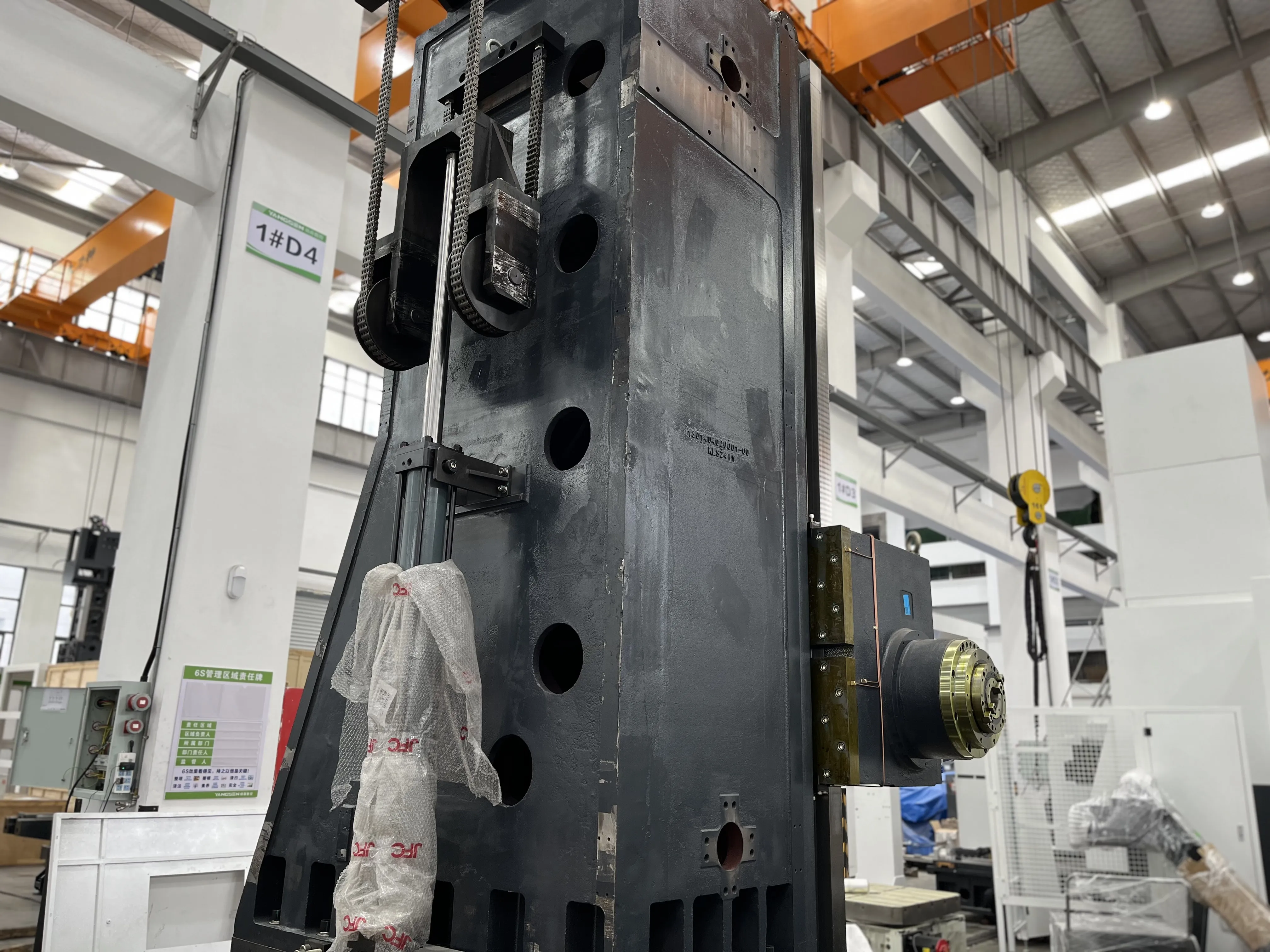

Использование системы ЧПУ FANUC 0i-MF Plus и сервоприводов FANUC во всех осях — это гарантия бесперебойной работы, минимального времени на обслуживание и простоты поиска квалифицированных операторов. Массивная конструкция станка весом 43 тонны поглощает вибрации, обеспечивая стабильно высокое качество поверхности и долгий срок службы оборудования.
- Области применения:
Станок YSBD-130/25T идеально подойдет для:
-
Производителей тяжелого машиностроения: Изготовление станин станков, корпусов редукторов, крупных гидравлических компонентов.
-
Энергетического машиностроения: Обработка деталей турбин, генераторов, корпусов насосов.
-
Авиакосмической и оборонной промышленности: Создание ответственных силовых элементов конструкций и шасси.
-
Крупных инструментальных производств: Производство пресс-форм и оснастки для автомобилестроения.
Оборудование оптимально для предприятий, которые ценят: долговечность, минимальные простои, стабильную точность при больших нагрузках и возможность обработки сложных деталей "в одну установку".
Если Вас заинтересовала данная модель YSBD-130/25T ГРС от Yangsen, отправляйте запрос в чат или на почту. Наши специалисты отдела поставок и технической поддержки ответят на любой запрос.
| Серия | YSBD |
| Модель | YSBD-130/25T |
| Система ЧПУ | Fanuc 0i-MF Plus |
| Рабочий стол | |
|---|---|
| Габариты рабочего стола, (мм) | 2500 х 2500 |
| Грузоподъемность (кг) | 25000 |
| Перемещения | |
| Ось X (мм) | 4000 |
| Ось Y (мм) | 2600 |
| Ось Z (мм) | 1500 |
| Ось W (мм) | 700 |
| Ось B (грд) | 0.001° |
| Расстояние от торца шпинделя до оси стола (мм) | 360~2560 |
| Расстояние от оси шпинделя то поверхности стола, (мм) | 0-2600 |
| Шпиндель | |
| Диаметр выдвижной пиноли (ось W), (мм) | 130 |
| Тип конуса | BT50 |
| Тип передачи | 2ст редуктор |
| Частота вращения (об/мин) | 2000 |
| Мощность двигателя (кВт) | 30 / 37 |
| Крутящий момент (пост \ 30 мин) (Нм) | 2045 / 3085 |
| Количество ступеней коробки скоростей (шт) | 2 |
| Подачи | |
| Рабочий ход по осям X\Y\Z\W (мм/мин) | 10000 |
| Холостой ход по осям X\Y\Z\W(м/мин) | 10000 |
| Магазин инструмента | |
| Тип магазина | с манипулятором |
| Количество позиций (шт) | 40 |
| Максимальный вес (кг) | 25 |
| Максимальный вылет (мм) | 500 |
| Диаметр, максимальный (мм) | 125 |
| Диаметр, макс. при свободных рядом ячеек (мм) | 250 |
| Время смены И-И (с) | 14 |
| Общие параметры | |
| Давление воздуха (кг) | 6-8 |
| Потребляемая мощность (КВА) | 50 |
| Масса станка (кг) | 43 000 |
| Габариты занимаемой площади (мм) | 9000х8800 |
| Высота (мм) | 6100 |
| Тип направляющих | качения (роликовые) |
