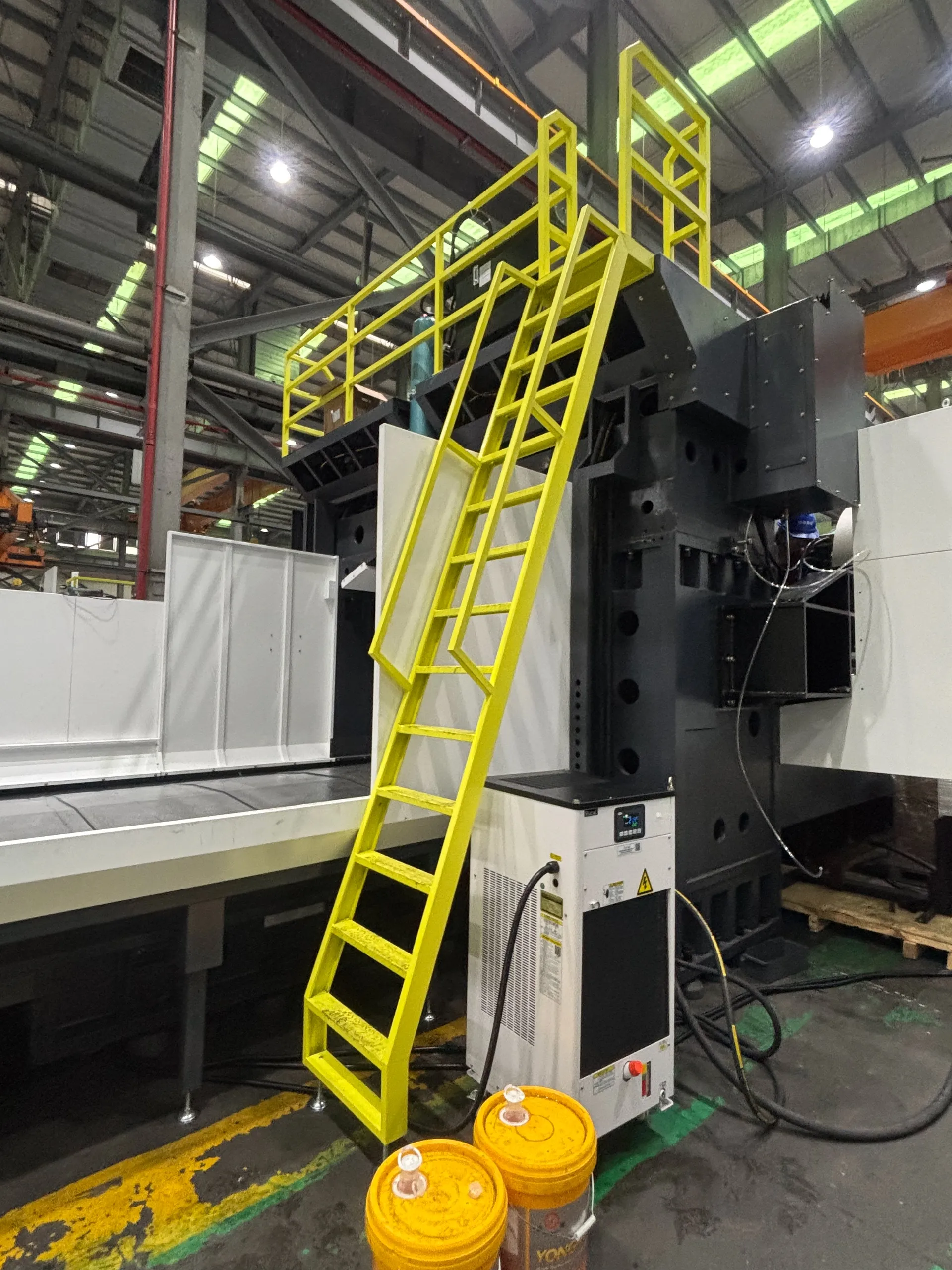

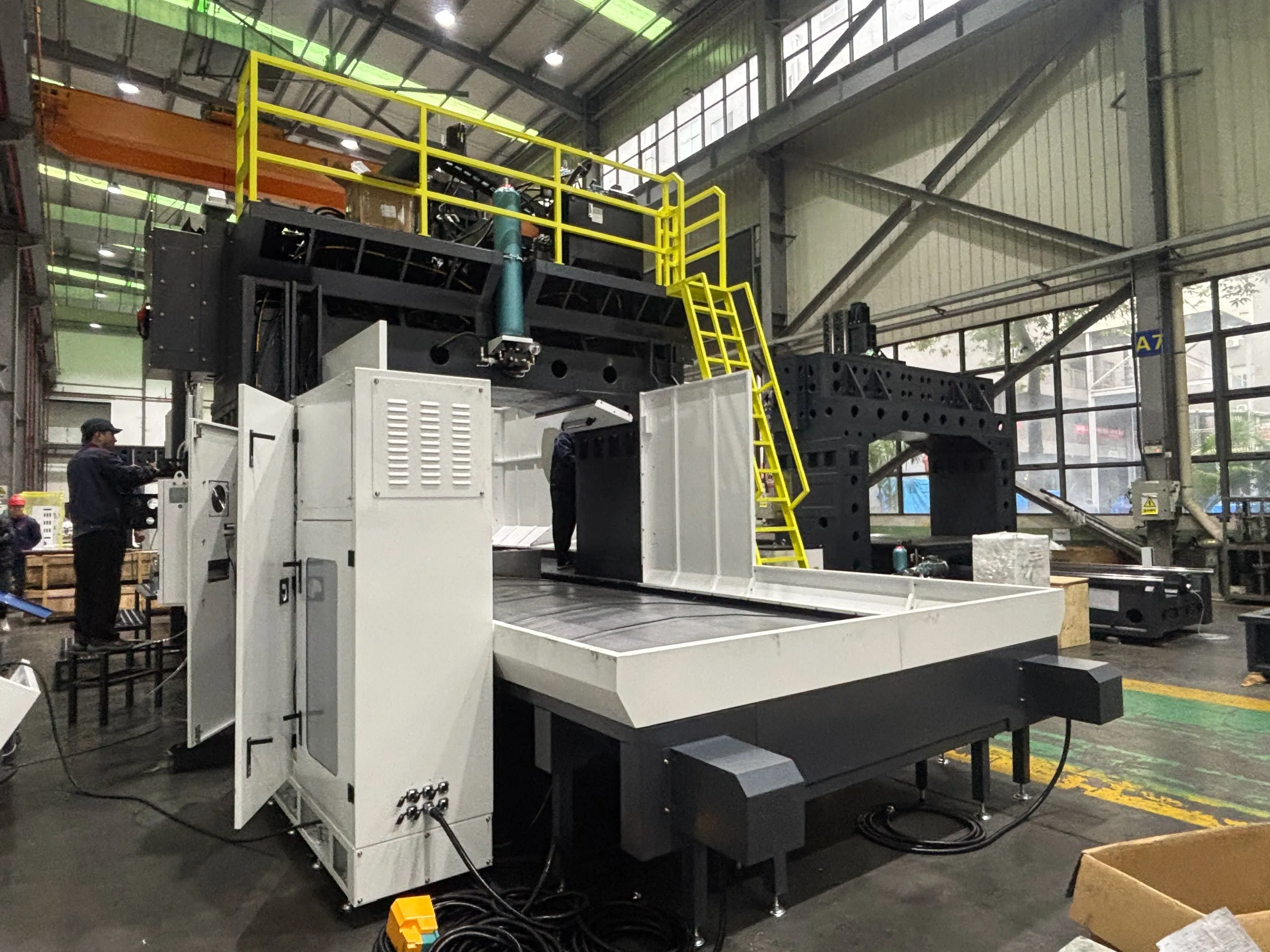

Портально-фрезерный обрабатывающий центр с двумя колоннами модели YSV-2015 от Yangsen выбирают для всех видов фрезерных работ, для черновых в том числе. Используют в операциях фрезерования полок, уступов и пр. крупногабаритных изделий.
Модель YSM-2015 — это популярный портальный фрезерный центр от Yangsen, идеально подходящий для высокопроизводительной обработки крупногабаритных и тяжелых заготовок массой до 4 тонн. Станок сочетает в себе мощь, долговременную стабильность и современную систему управления, делая его выгодным инвестиционным решением для вашего производства.
Ключевые преимущества:
-
Мощность и момент: Главный двигатель 15/18.5 кВт и крутящий момент 236 Н·м обеспечивают уверенную обработку твёрдых материалов, таких как сталь и чугун, без потерь в производительности.
-

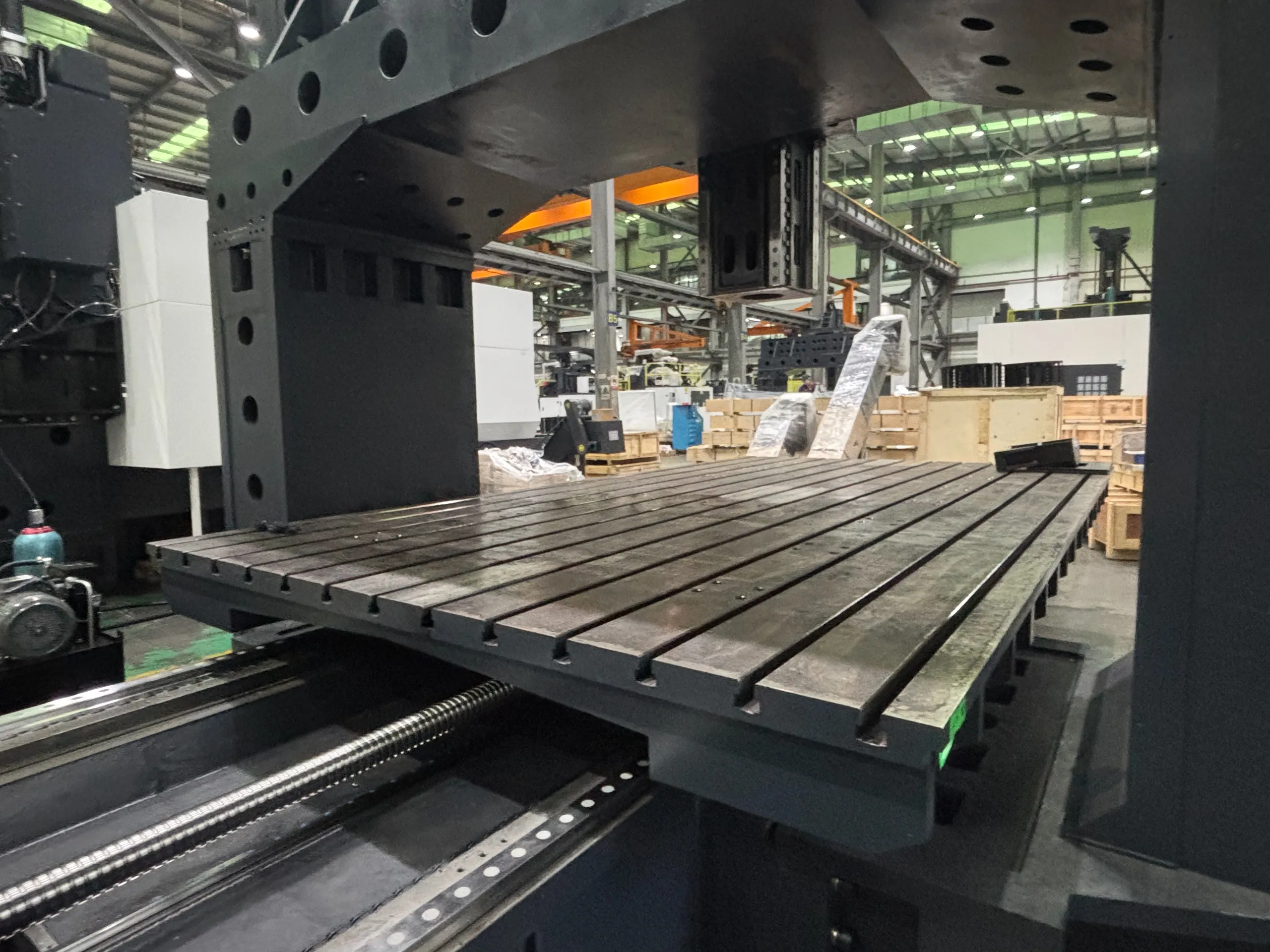

Большая рабочая зона и нагрузка: Стол 2100x1200 мм и грузоподъемность 4000 кг позволяют работать с габаритными изделиями, которые невозможно обработать на стандартных станках.
-
Простота в эксплуатации: ЧПУ FANUC 0i-MF Plus — самая распространенная и интуитивно понятная система на рынке. Вы легко найдете операторов, а обучение новичков не займет много времени.
-
Полная диагностика: Все приводы — от FANUC, с обратной связью. Вы в реальном времени видите нагрузку на узлы станка на экране ЧПУ, что помогает предотвратить поломки и простои.
-

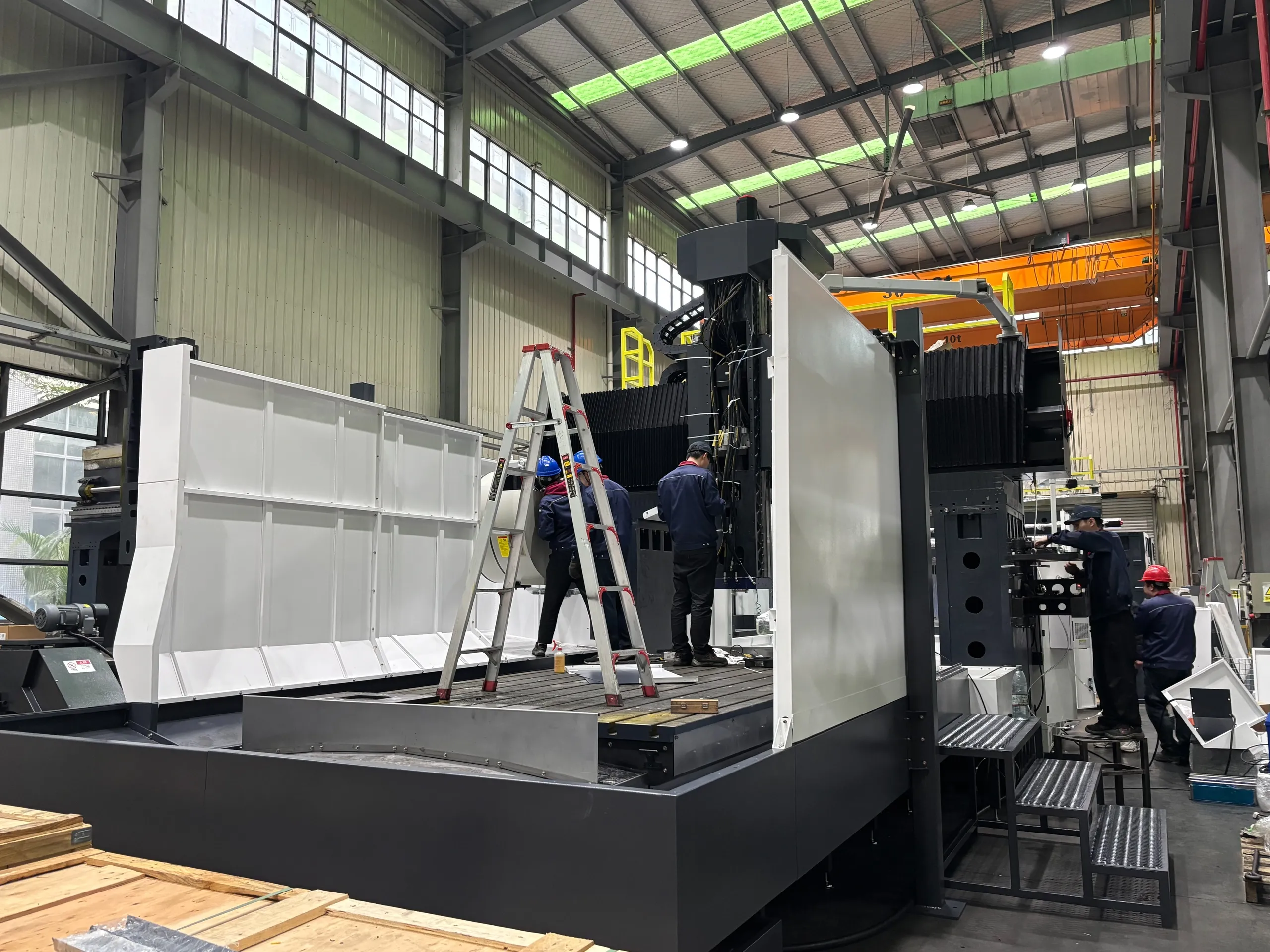

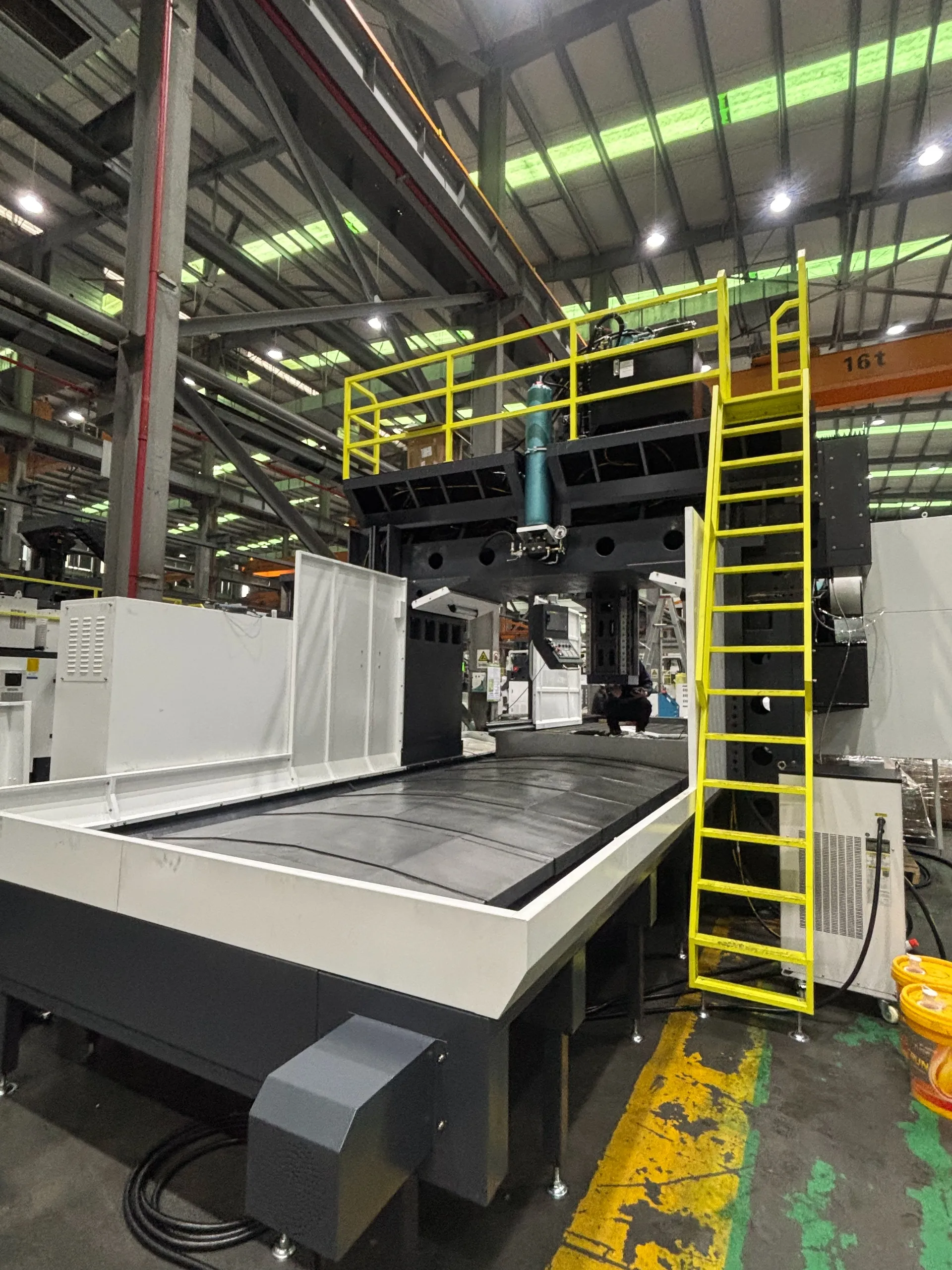

Готов к работе: Станок оснащен автоматическим сменщиком инструмента на 24 позиции и ограждением. Возможность верхней загрузки ( отсутствие крыши кабинетной защиты) упрощает работу с крупными заготовками.
Конструктивные особенности, обеспечивающие превосходство:

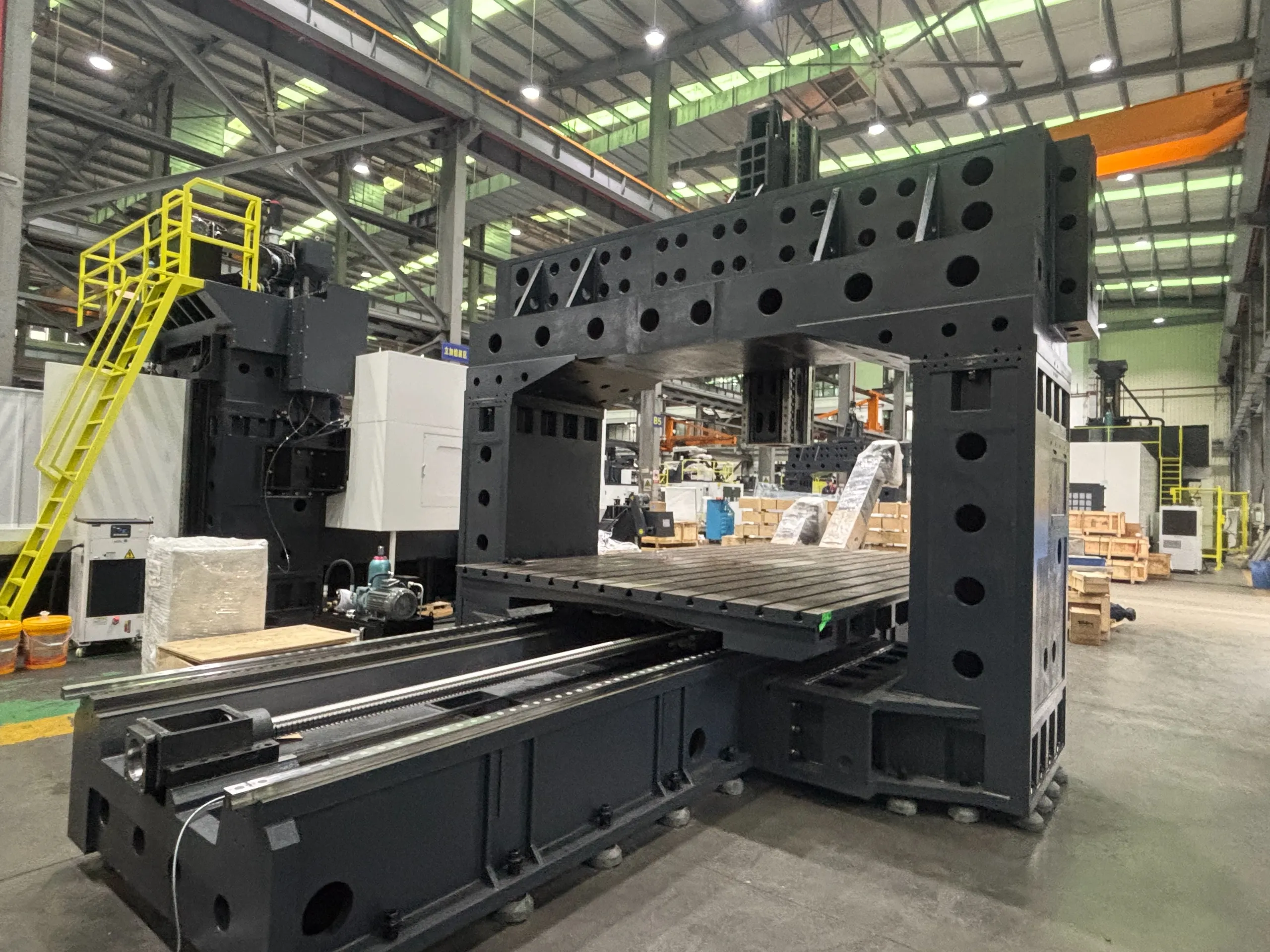

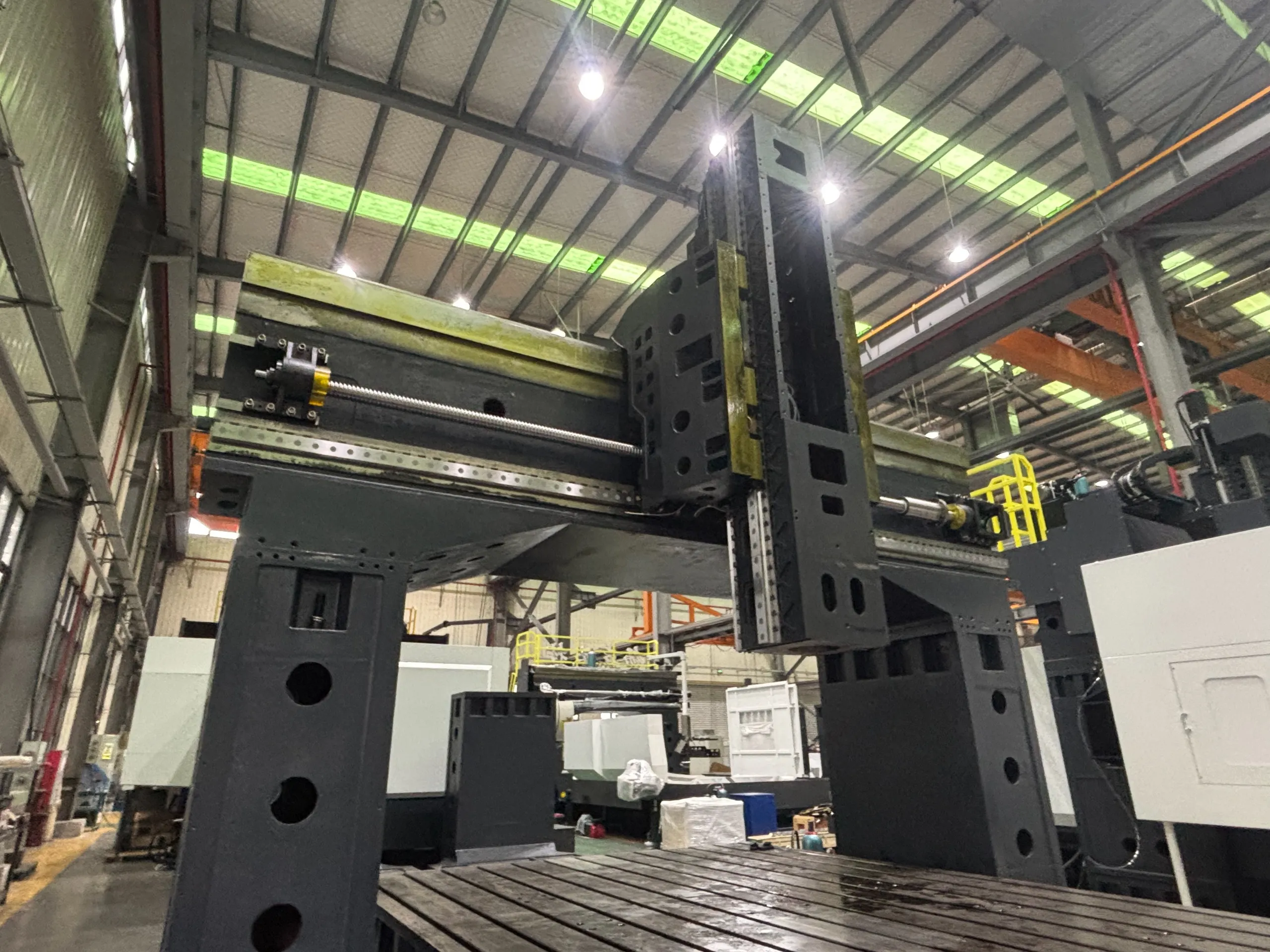

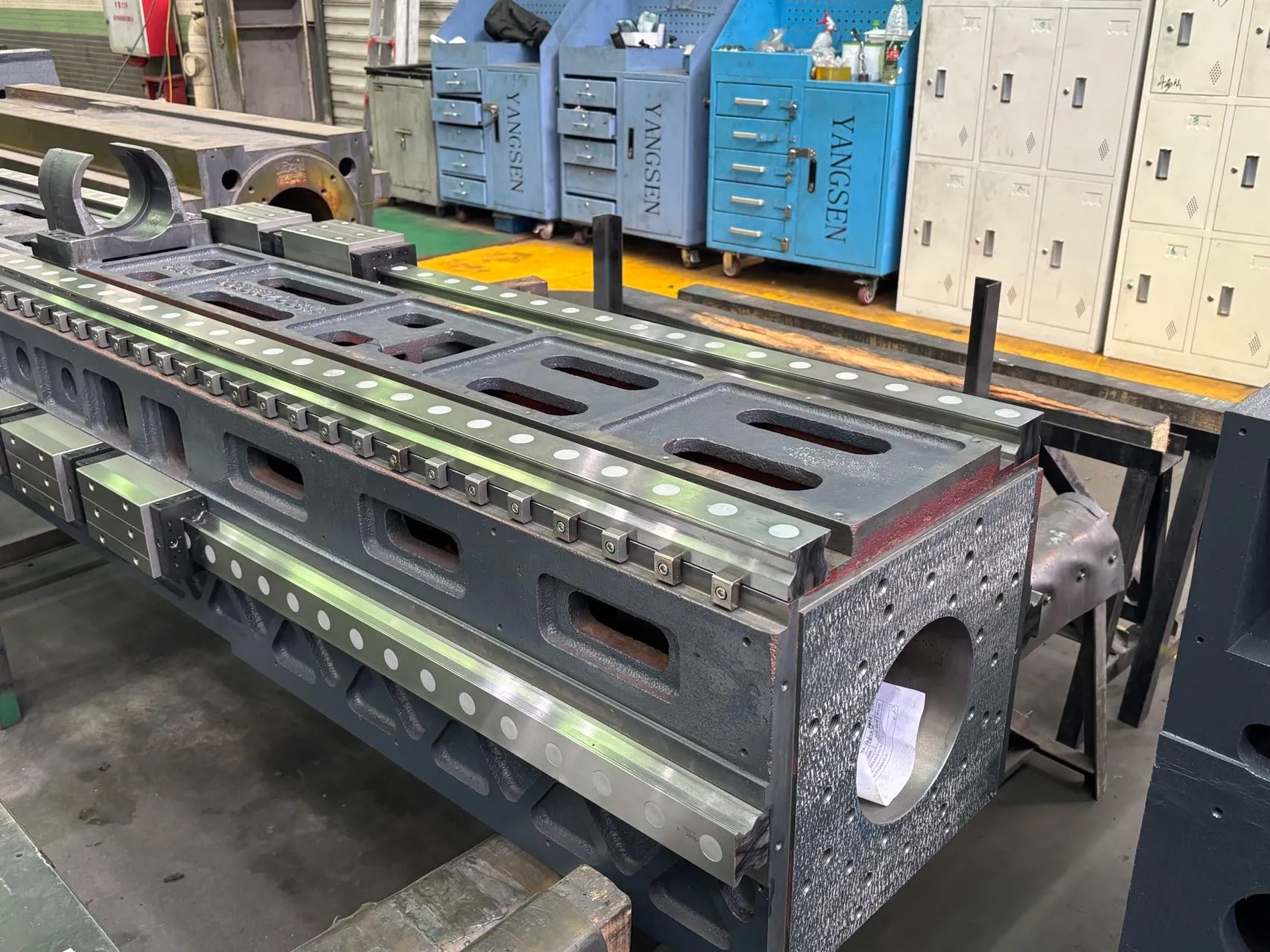

1. Жесткая цельнолитая станина и портал
Литая конструкция и стойки гасят вибрации и обеспечивают многолетнюю стабильность точности. Это — основа для высококачественного результата на протяжении всего срока службы станка.
2. Мощный шпиндель и высокие скорости
-
Базовая комплектация: Шпиндель с ременной передачей до 6000 об/мин, отлично подходящий для фрезерования большинства задач.
-
Опция (DDS): Высокоскоростной шпиндель до 12000 об/мин и скоростью обработки до 15 м/мин (для чистовой обработки) и сложного контурного фрезерования.

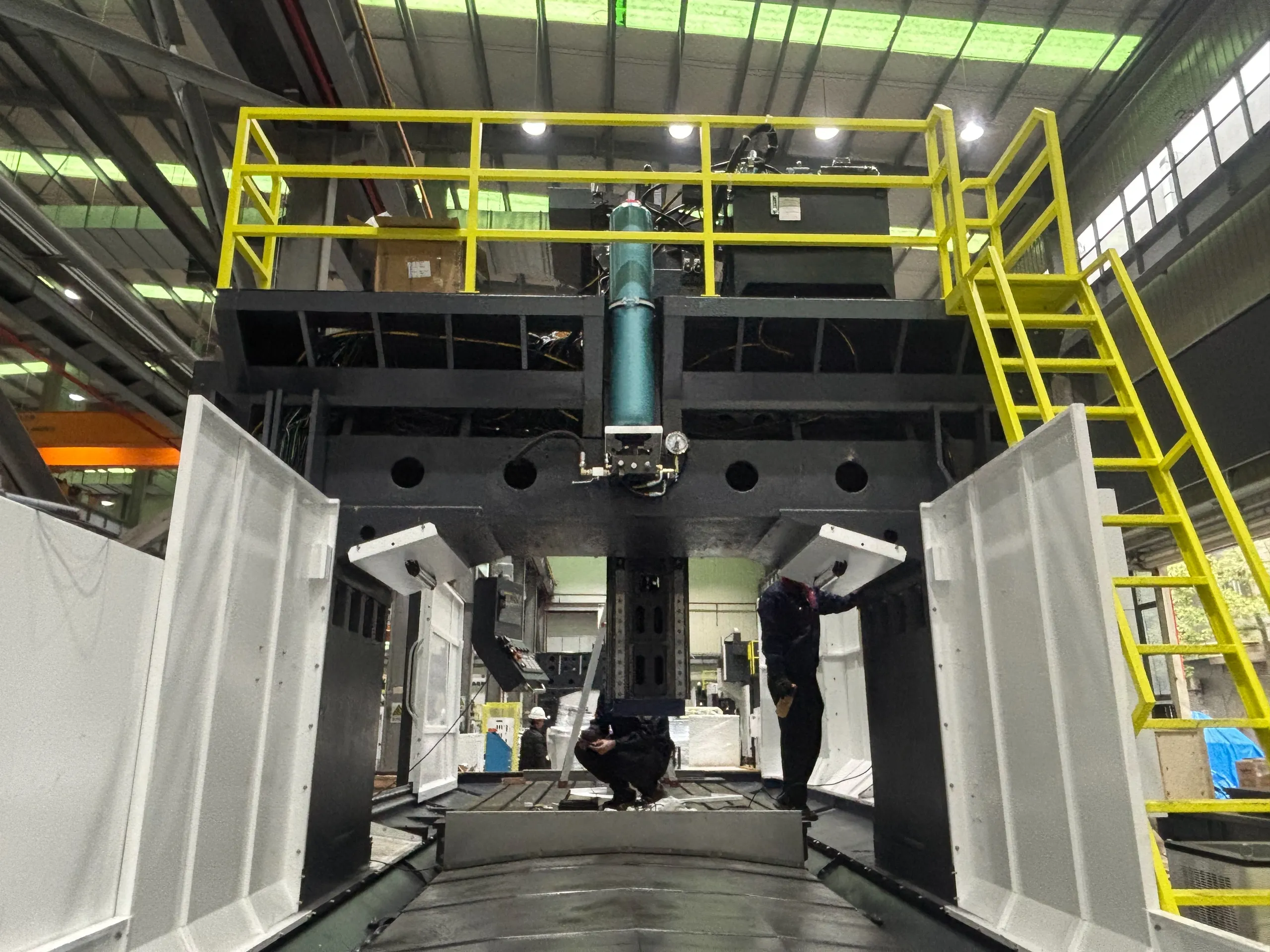

3. Усиленная конструкция ползуна (портала)
-
Квадратный ползун 500x500 мм: Увеличенный размер (против стандартных 460 мм) и конструкция с 4-сторонними направляющими и двойным азотным балансиром делают узел исключительно жестким. Это гарантирует отсутствие вибраций при силовом резании.
-
Встроенная конструкция на прямом приводе: Снижает потери мощности при передаче от двигателя к шпинделю, повышая КПД.
4. Прецизионные приводы и система уравновешивания
-

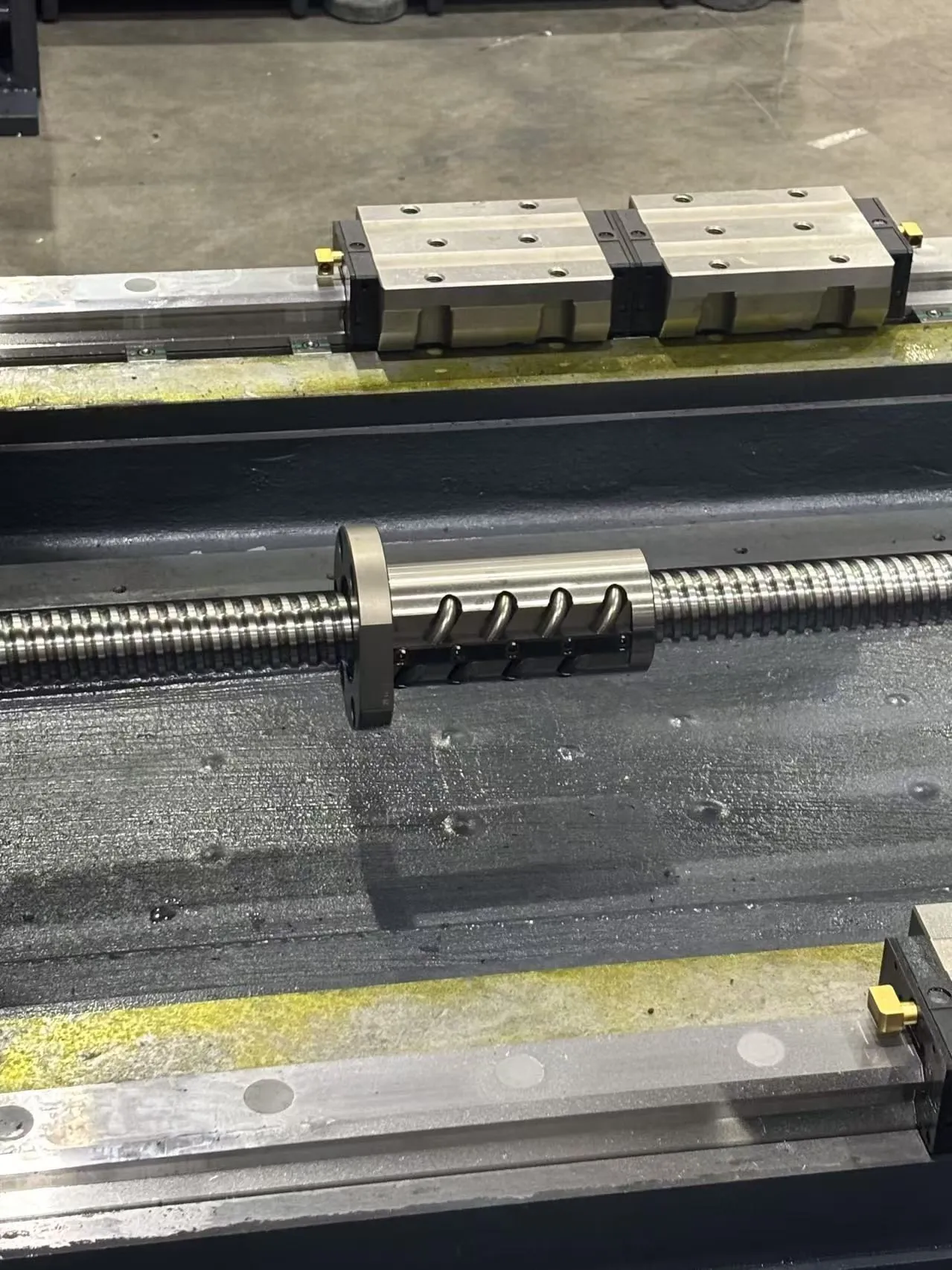

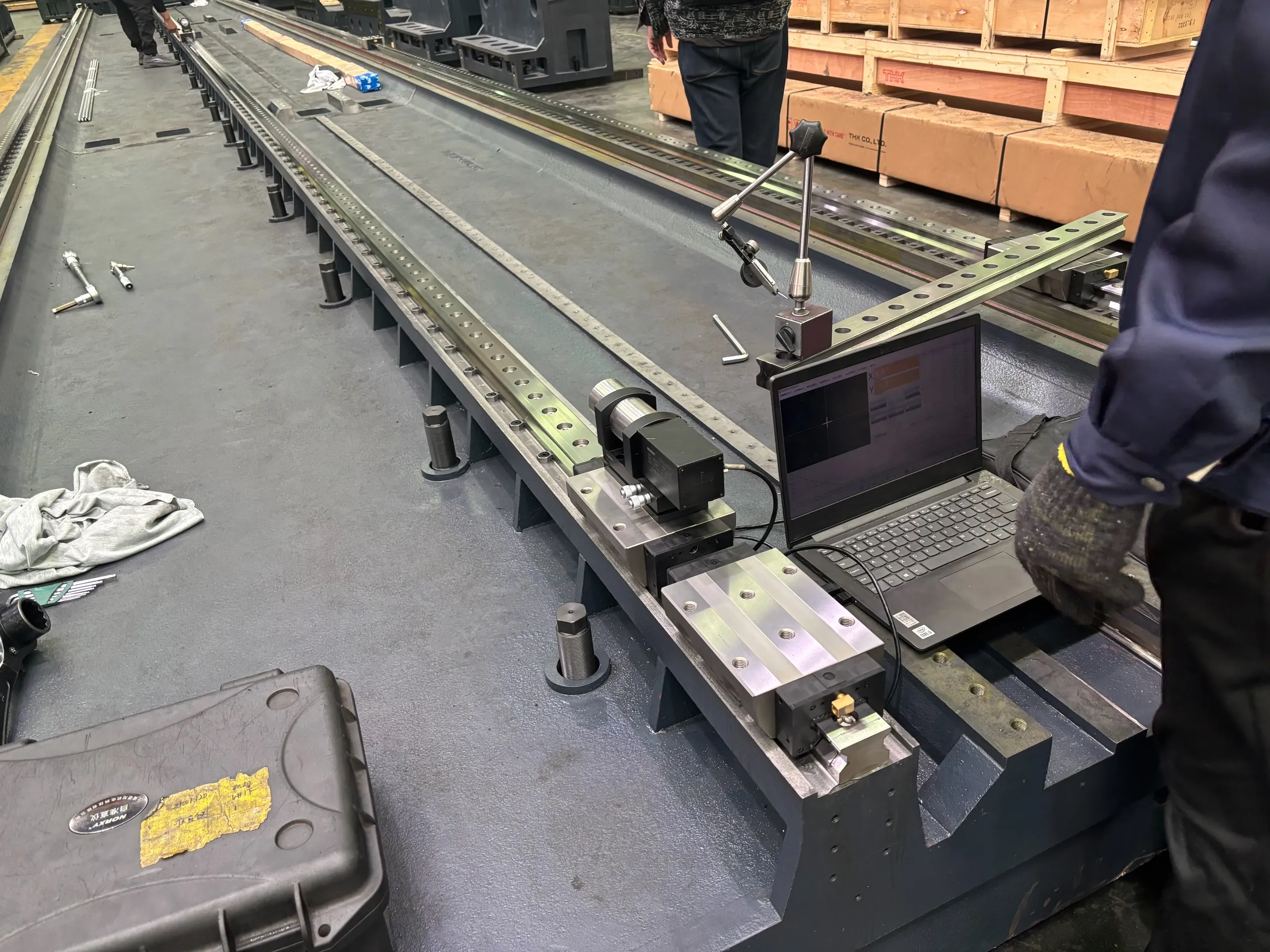

Привод X-axis по схеме «двойной гайки с пред натягом»: Благодаря поддержке винта в трех точках, достигается высочайшая точность позиционирования и устойчивость к вибрациям при большой нагрузке.
-
Азотное уравновешивание Z-оси: Снижает нагрузку на двигатель и шариковый винт, увеличивая их ресурс и обеспечивая стабильное ускорение, что критично для точности обработки.
5. Надежность ключевых компонентов
-
Итальянский редуктор (опция): Обеспечивает высокий крутящий момент при низком уровне шума.
-
Автоматическая угловая фрезерная головка (опция): Оснащена коническими шестернями Gleason для плавной, точной и долговечной работы.
6. Опция для сложнейших задач: 5-осевая головка
Готовность станка к установке 5-осевой головки с моментными двигателями и гидрофиксацией обеспечивает возможность высокоскоростной обработки сложных поверхностей с максимальной жесткостью.
| Серия | YSM |
| Модель | YSM-2015 |
| Система ЧПУ | Fanuc-0i MF Plus |
| Рабочий стол | |
|---|---|
| Габариты рабочего стола, (мм) | 2100 х 1200 |
| Т-слоты (ширина х кол-во х шаг) | 22 х 7 х 170 |
| Грузоподъемность (кг) | 4000 |
| Перемещения | |
| Ось X (мм) | 2000 |
| Ось Y (мм) | 1500 |
| Ось Z (мм) | 800 |
| Расстояние между колонн, (мм) | 1500 |
| Расстояние от торца шпинделя до поверхности стола (мм) | 150-950 |
| Шпиндель | |
| Тип конуса | BT-50 |
| Тип передачи | Ременный |
| Частота вращения (об/мин) | 6000 |
| Мощность двигателя (кВт) | 15 / 18.5 |
| Крутящий момент (пост \ 30 мин) (Нм) | 143 / 236 |
| Подачи | |
| Рабочий ход по осям X\Y\Z\W (мм/мин) | 10 |
| Холостой ход по осям X\Y\Z\W(м/мин) | 12/12/12 |
| Магазин инструмента | |
| Тип магазина | Рука-манипулятор |
| Количество позиций (шт) | 24 |
| Максимальный вес (кг) | 18 |
| Максимальный вылет (мм) | 350 |
| Диаметр, максимальный (мм) | 116 |
| Диаметр, макс. при свободных рядом ячеек (мм) | 200 |
| Время смены И-И (с) | 3.0 |
| Общие параметры | |
| Объем бака СОЖ (л) | 800 |
| Давление воздуха (кг) | 6-8 |
| Потребляемая мощность (КВА) | 40 |
| Масса станка (кг) | 20000 |
| Габариты занимаемой площади (мм) | 6300 х 4480 |
| Высота (мм) | 4100 |
| Тип направляющих | Качения (роликовые) |
