Система измерения инструмента TS27R, Renishaw, Китай

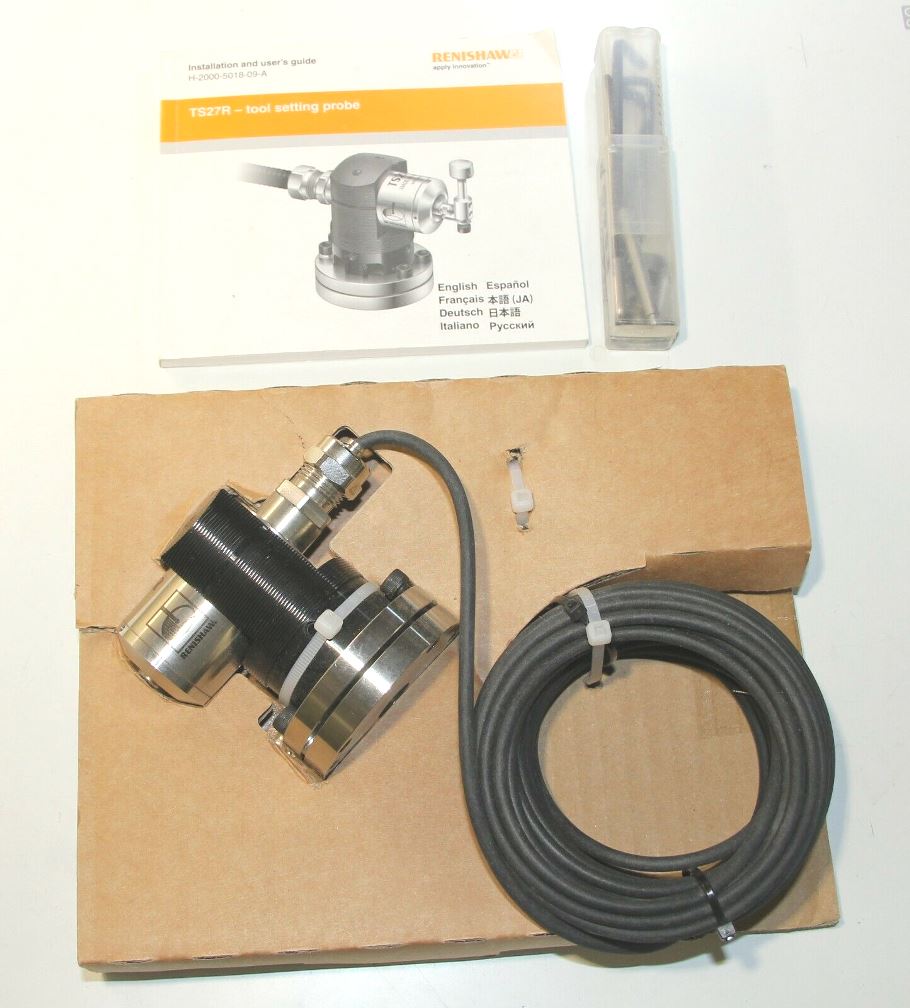

Датчик для наладки и контроля инструмента TS27R.

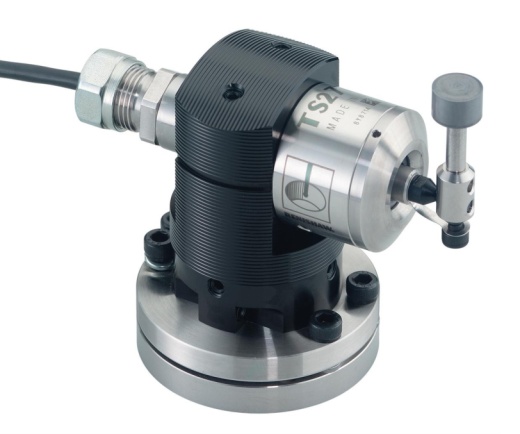

TS27R— это проводной контактный датчик прецизионного класса, являющийся частью проверенной системы от мирового лидера в области измерительных технологий — компании Renishaw. Он предназначен для автоматизации процессов контроля режущего инструмента на фрезерных обрабатывающих центрах с ЧПУ, обеспечивая высочайшую точность, надёжность и экономическую эффективность. Снижение влияния человеческого фактора.

Ключевое назначение и решаемые задачи:

1. Автоматическое измерение длины и диаметра инструмента: Точное определение геометрических параметров нового или изношенного инструмента (фрез, свёрл, расточных головок) для автоматического внесения коррекций в инструментальные смещения (offsets) станка с ЧПУ.

2. Контроль целостности (обнаружение поломки): Проверка инструмента на отсутствие сколов и поломок перед критической операцией или после длительной обработки. Это главный инструмент для защиты дорогостоящих заготовок и предотвращения аварий станка в режимах работы без оператора.

3. Компенсация износа: Регулярный замер инструмента в процессе производства позволяет своевременно вносить поправки на износ, поддерживая стабильное качество размеров деталей на протяжении всей партии.

Преимущества для фрезерных обрабатывающих центров:

• Максимальная надёжность и помехоустойчивость: Проводная передача сигнала исключает любые риски, связанные с радиопомехами от другого оборудования, что гарантирует 100% стабильность срабатывания в условиях цеха.

• Испытанная кинематика и защита: Конструкция с ломкой предохранительной вставкой (например, арт. A-5003-5171) принимает на себя удар в случае ошибки, защищая сам датчик и шпиндель станка от возможных повреждений.

• Высочайшая повторяемость (до 1 мкм): Эта характеристика — залог стабильного качества. Она позволяет не просто измерять инструмент, а делать это с точностью, достаточной для прецизионной обработки, работы с высоколегированными материалами.

• Экономичное решение для парка станков: Является оптимальным по цене и эффективности выбором для оснащения нескольких обрабатывающих центров, обеспечивая быструю окупаемость за счёт снижения брака и простоев.

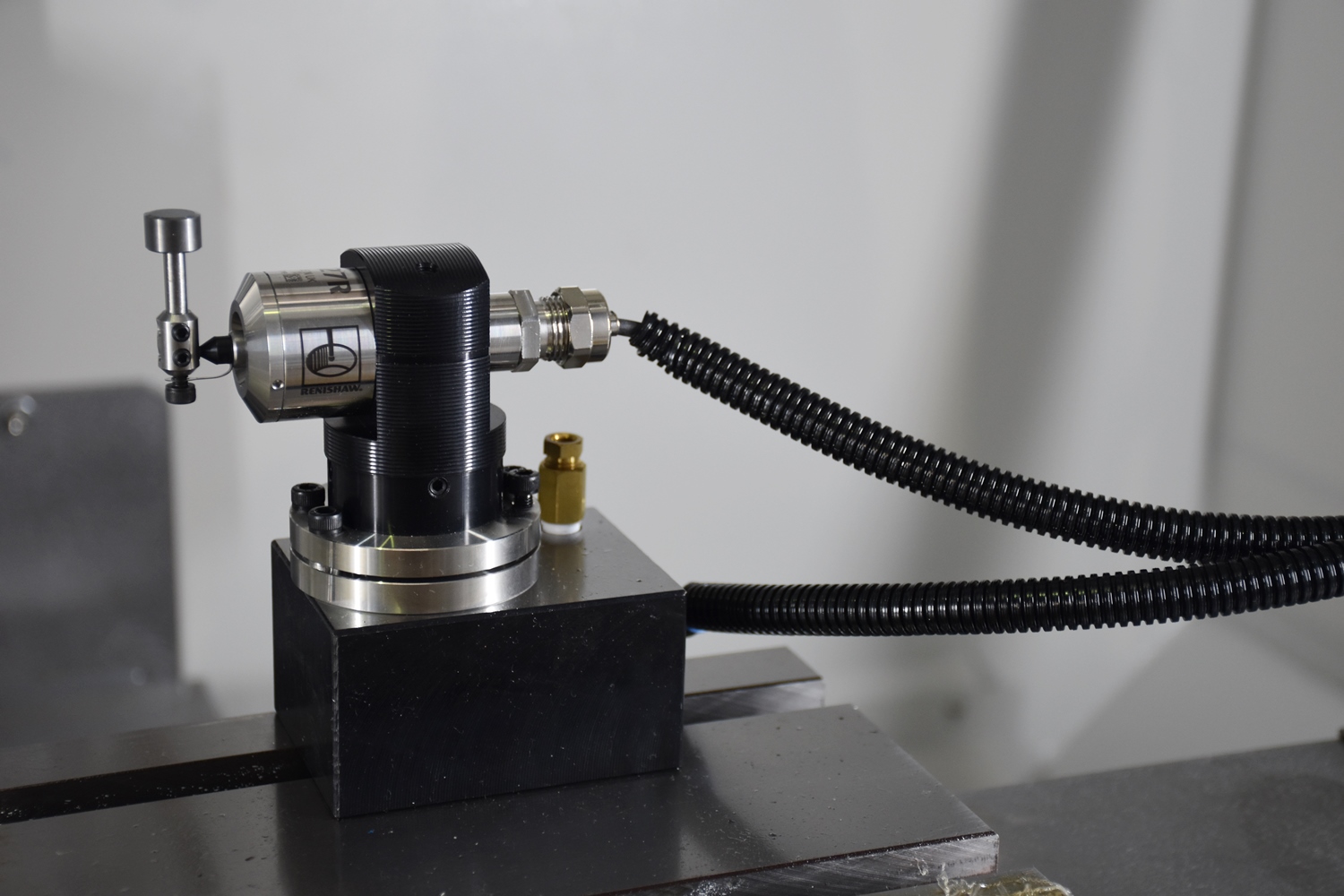

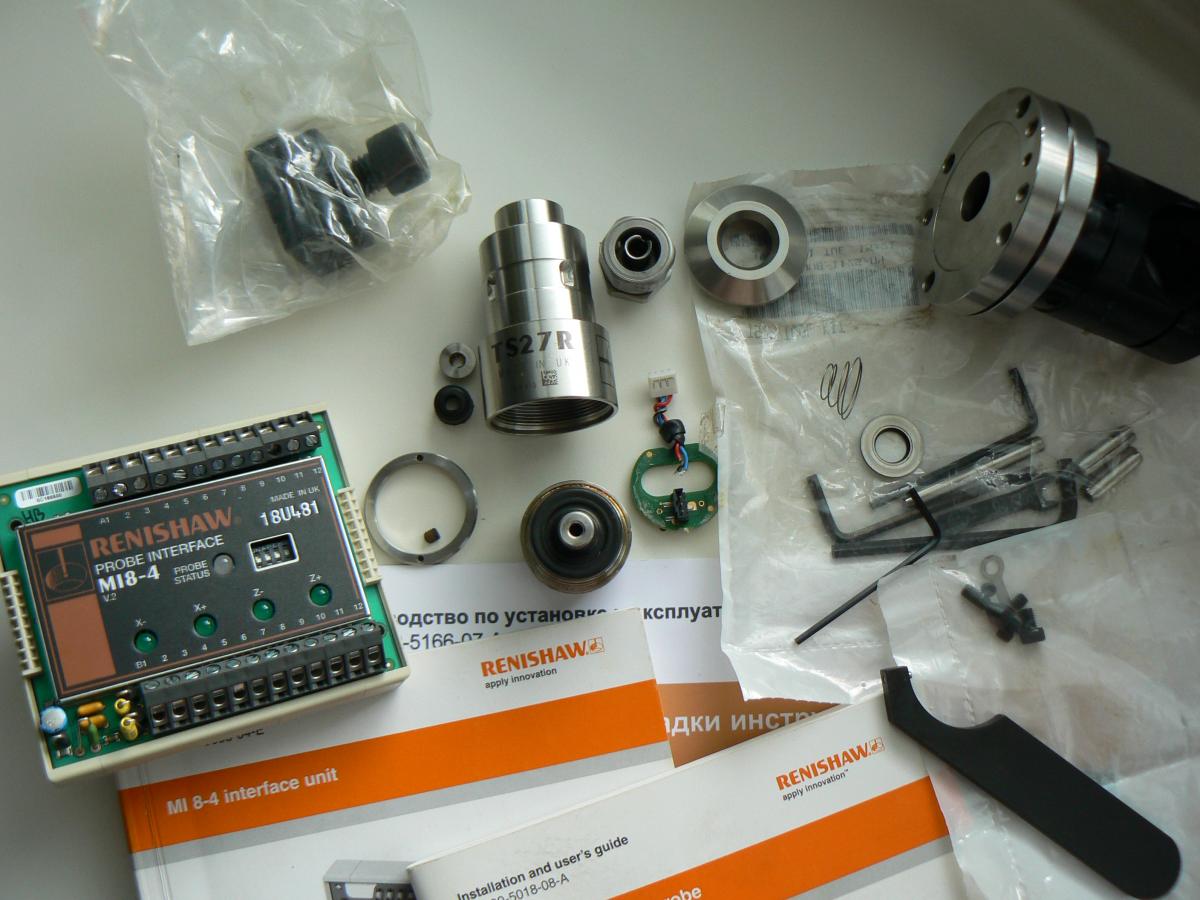

• Простота интеграции и эксплуатации: Устанавливается на столе, в патроне или тисках станка. Работает через стандартные интерфейсы Renishaw (такие как MI 8-4 или HSI), управляется унифицированными макропрограммами ЧПУ. Не требует постоянного внимания оператора.

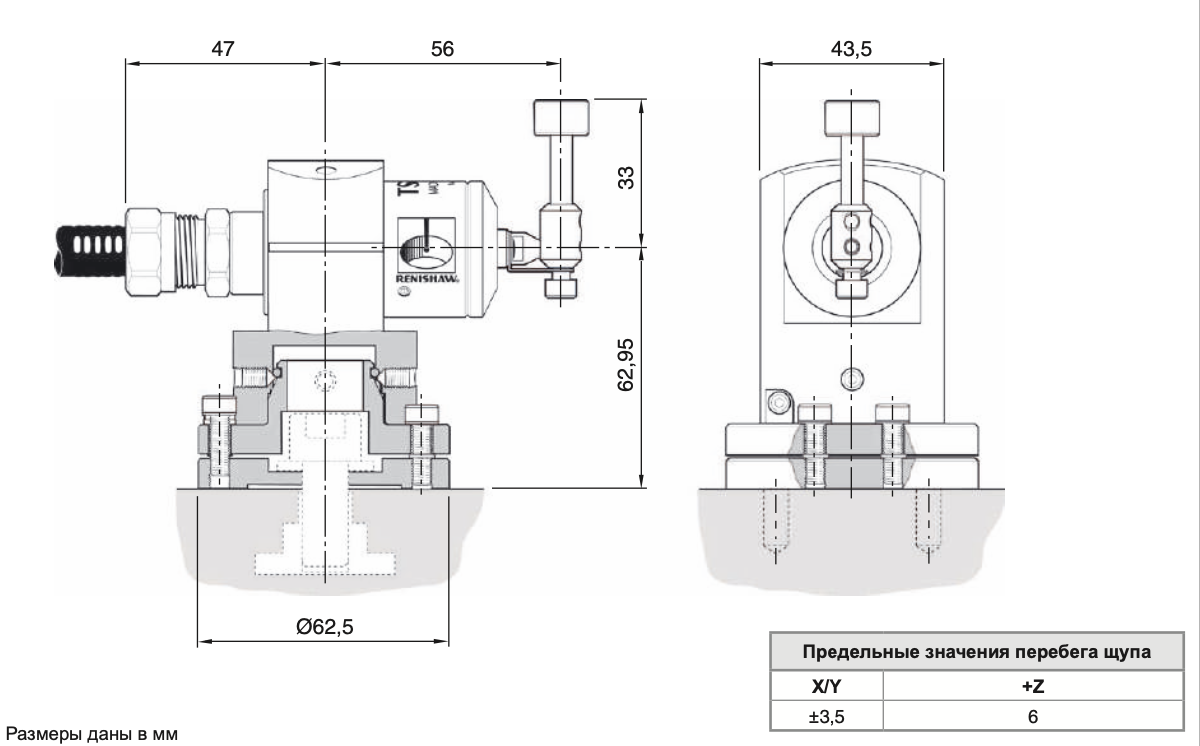

Технические характеристики и особенности (A-2008-0368):

• Тип: Контактный 3D-триггер (механический датчик касания).

• Сигнал: Проводной.

• Повторяемость: До ±1 мкм (при соблюдении рекомендованных условий установки и скорости).

• Скорость подвода: Рекомендуется 500–1000 мм/мин для баланса между точностью и временем цикла.

• Конструкция: Прочный герметичный корпус со степенью защиты IPX7, что позволяет работать под воздействием охлаждающей жидкости (СОЖ) и в условиях загрязнения стружкой.

• Совместимость: Работает в паре с приёмными интерфейсами Renishaw MI 8-4, HSI и им подобными.

• Гибкость конфигурации: Поддерживает использование сменных щупов различной формы (круглые, квадратные) для адаптации под разные типы инструмента.

Практическая выгода от внедрения:

• Сокращение времени переналадки: Автоматическая настройка инструмента вместо ручного замера касанием, ручными пластинчатыми щупами.

• Повышение качества и стабильности обработки: Исключение «человеческого фактора» и учёт износа в реальном времени.

• Снижение затрат: Предотвращение поломок инструмента и порчи заготовок, увеличение стойкости инструмента за счёт контроля износа.

• Роботизация производства: Критически важный элемент для работы в «безлюдном» режиме (ночная смена, обрабатывающие ячейки), обеспечивающий контроль процесса без участия оператора.

Рекомендации по применению:

Для достижения заявленной точности необходима правильная первичная калибровка датчика на станке с помощью эталонного инструмента, а также его регулярная очистка от стружки и загрязнений. Важно следить за состоянием щупа и своевременно менять ломкую предохранительную вставку после срабатывания.

Датчик Renishaw TS27R (A-2008-0368) — это не просто измерительный прибор, а стратегическое решение для повышения эффективности фрезерного участка. Он обеспечивает предсказуемость, точность и автоматизацию контроля инструмента, напрямую влияя на сокращение затрат, повышение производительности и достижение стабильно высокого качества выпускаемой продукции. Его надёжная конструкция и проверенные временем характеристики делают его одним из лучших выборов в своём классе.
