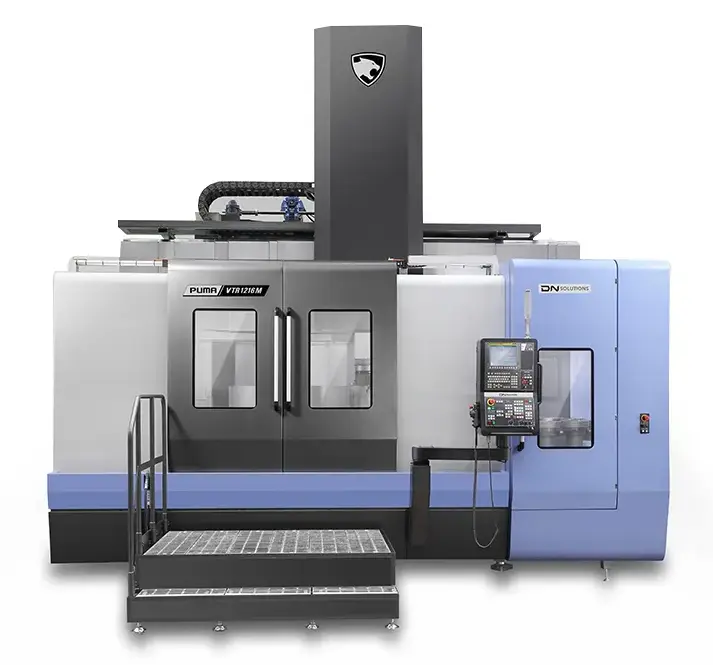

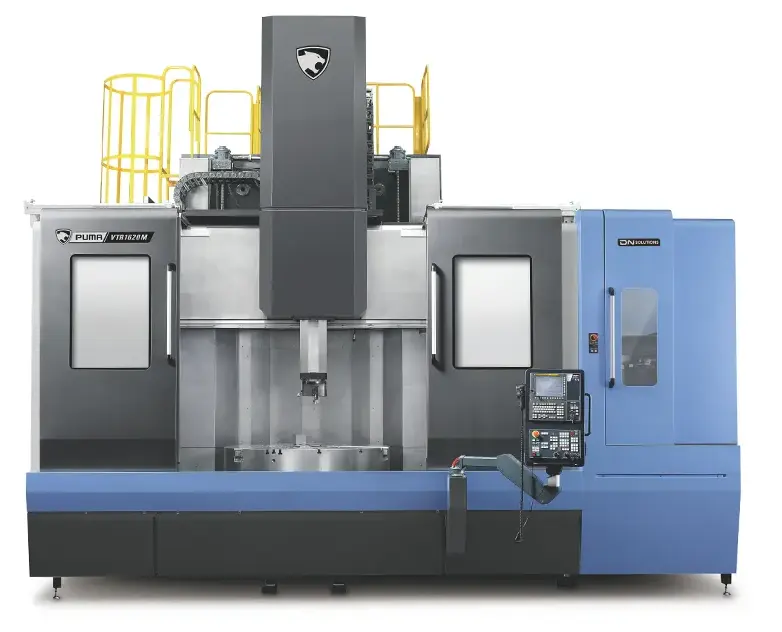

Токарно-карусельный обрабатывающий центр с ЧПУ VTR1620M, Doosan, Корея

Токарно-фрезерный обрабатывающий центр с ЧПУ PUMA VTR1620M, Doosan, Корея

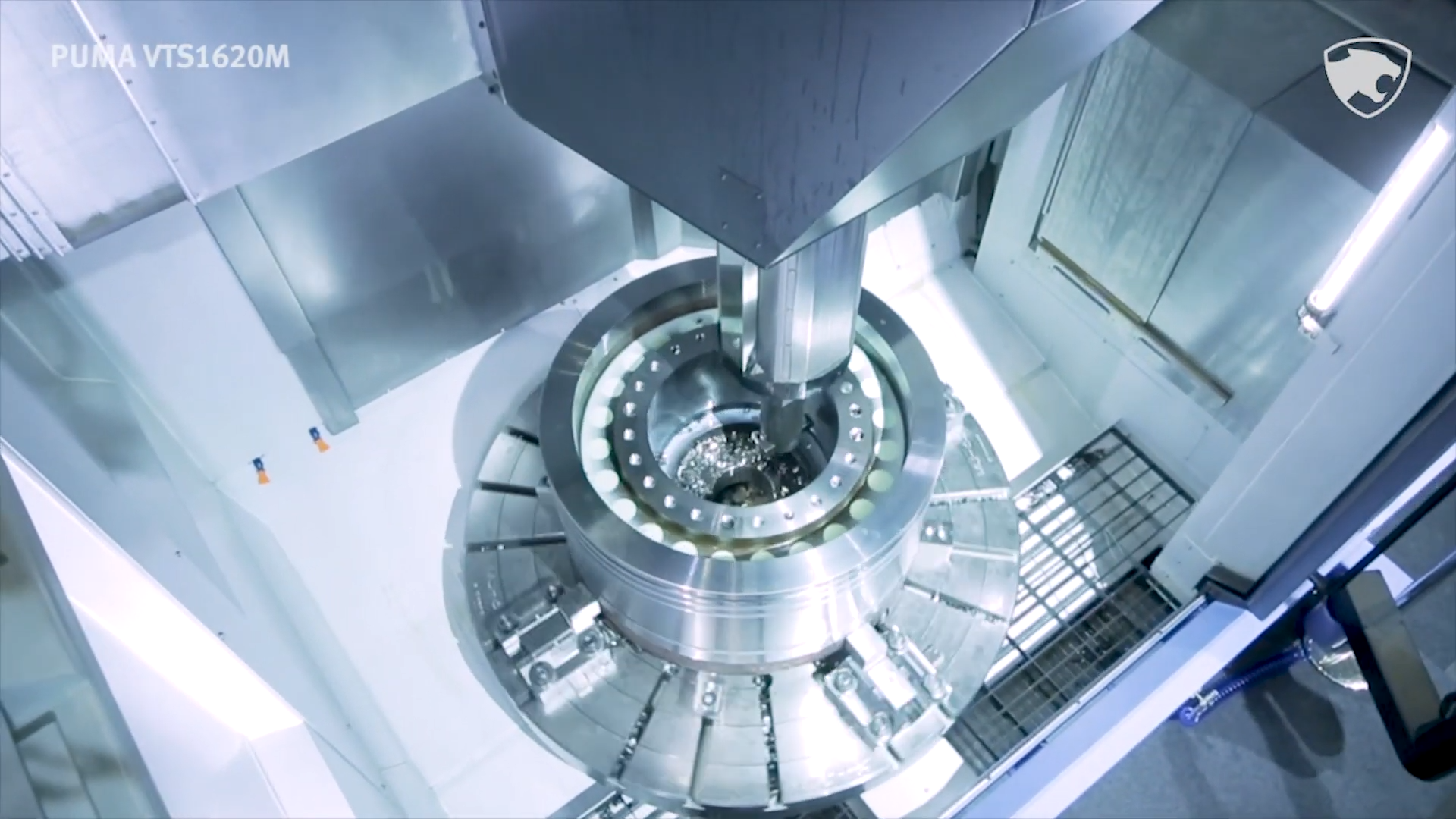

DOOSAN PUMA VTR1620M — вертикальный токарно-фрезерный центр для комплексной обработки крупногабаритных деталей «в один установ»

Общее описание и назначение

Doosan PUMA VTR1620M — это многофункциональный обрабатывающий центр, объединяющий в себе мощь тяжелого токарного станка и возможности фрезерной обработки. Это решение «два в одном» для комплексного изготовления сложных деталей, требующих как токарных, так и фрезерных операций, без переустановки на другом оборудовании.

Станок обеспечивает рекомендуемый диаметр обработки до 1600 мм и максимальную высоту до 1800 мм, выдерживая вес заготовки до 10 000 кг. Модель VTR1620M незаменима для производства сложных корпусов, крышек, фланцев с отверстиями, пазами и карманами в таких отраслях, как энергомашиностроение, тяжелое машиностроение и производство специального оборудования.

Ключевые преимущества и конструктивные особенности

1. Гибридная технология: токарная обработка + фрезерование

• Основной токарный шпиндель с мощным моментом до 38 373 Н·м (опция High Torque) для тяжелого точения.

• Отдельный фрезерный шпиндель с высокой скоростью до 3000 об/мин и мощностью до 35/26/22 кВт (Opt) для выполнения фрезерных, сверлильных и расточных операций.

• Преимущество: Полная обработка детали за один установ, что радикально сокращает общее время производства, исключает ошибки перебазирования и повышает точность.

2. Усиленная конструкция и большие рабочие ходы

• Жесткая конструкция Box-in-Box с ползуном (RAM) 260 × 260 мм гарантирует устойчивость как при тяжелом точении, так и при фрезеровании.

• Большой ход по оси X (-800 ~ +1420 мм) обеспечивает простор для сложного инструмента и обработки габаритных заготовок.

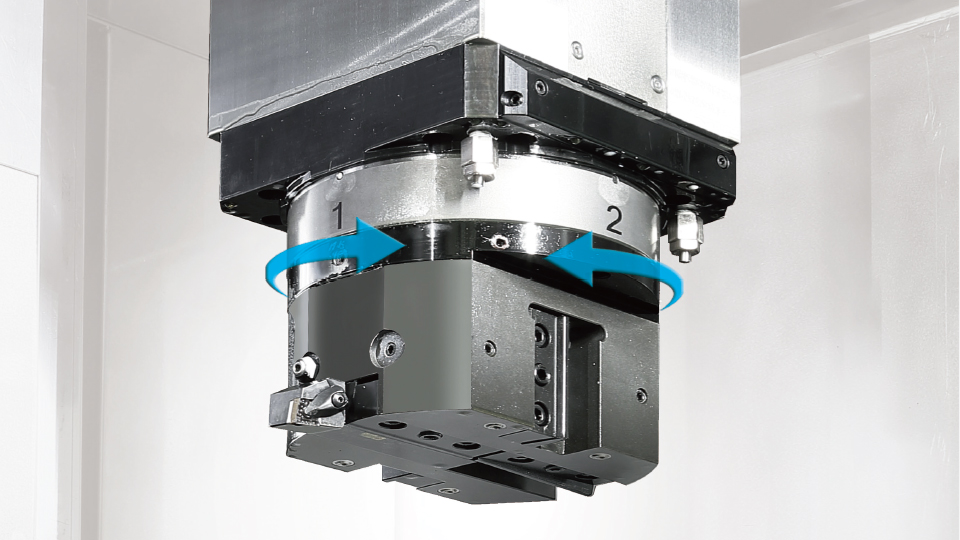

3. Высокопроизводительная индексируемая RAM-головка

• Технология RAM Indexing с поворотом на 90° позволяет устанавливать до 4 инструментов (токарных или фрезерных) в квадро-держателе.

• Преимущество: Мгновенный переход между инструментами без обращения к автомату смены, что ускоряет выполнение комбинированных операций.

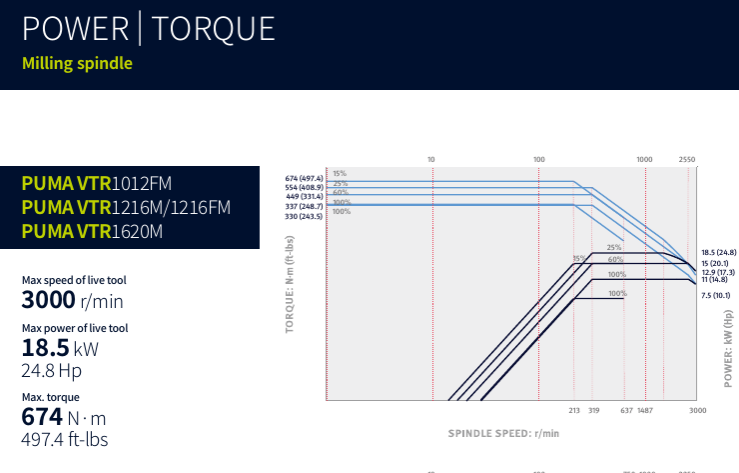

4. Мощный фрезерный шпиндель с высоким моментом

• Фрезерный шпиндель развивает крутящий момент до 1782 Н·м в опционной комплектации High Torque/Power.

• Высокая скорость (3000 об/мин) в сочетании с большим моментом позволяет эффективно работать с твердыми материалами, включая нержавеющие и жаропрочные стали.

• Преимущество: Возможность выполнения как скоростного фрезерования легких сплавов, так и силового фрезерования стальных отливок.

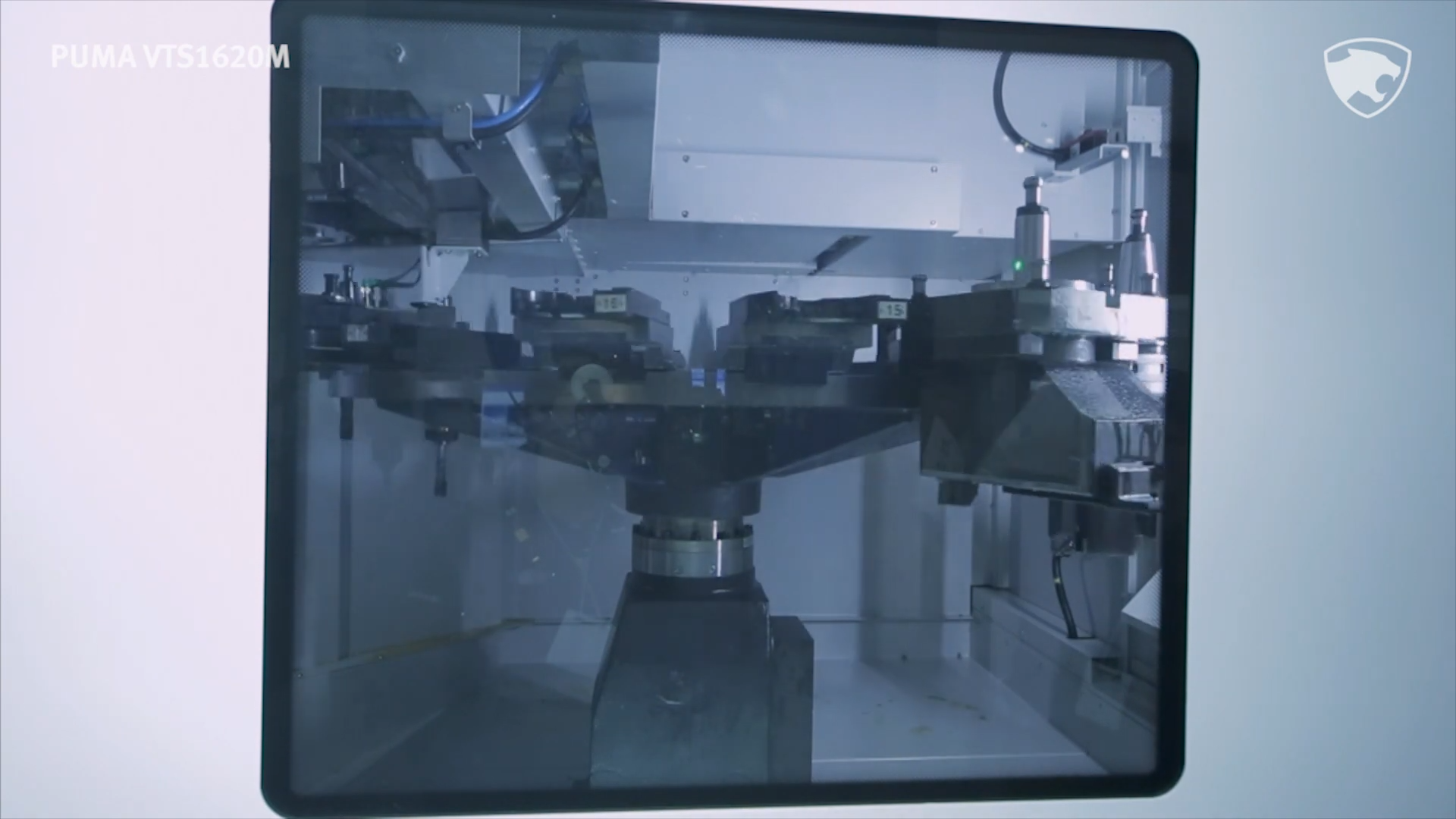

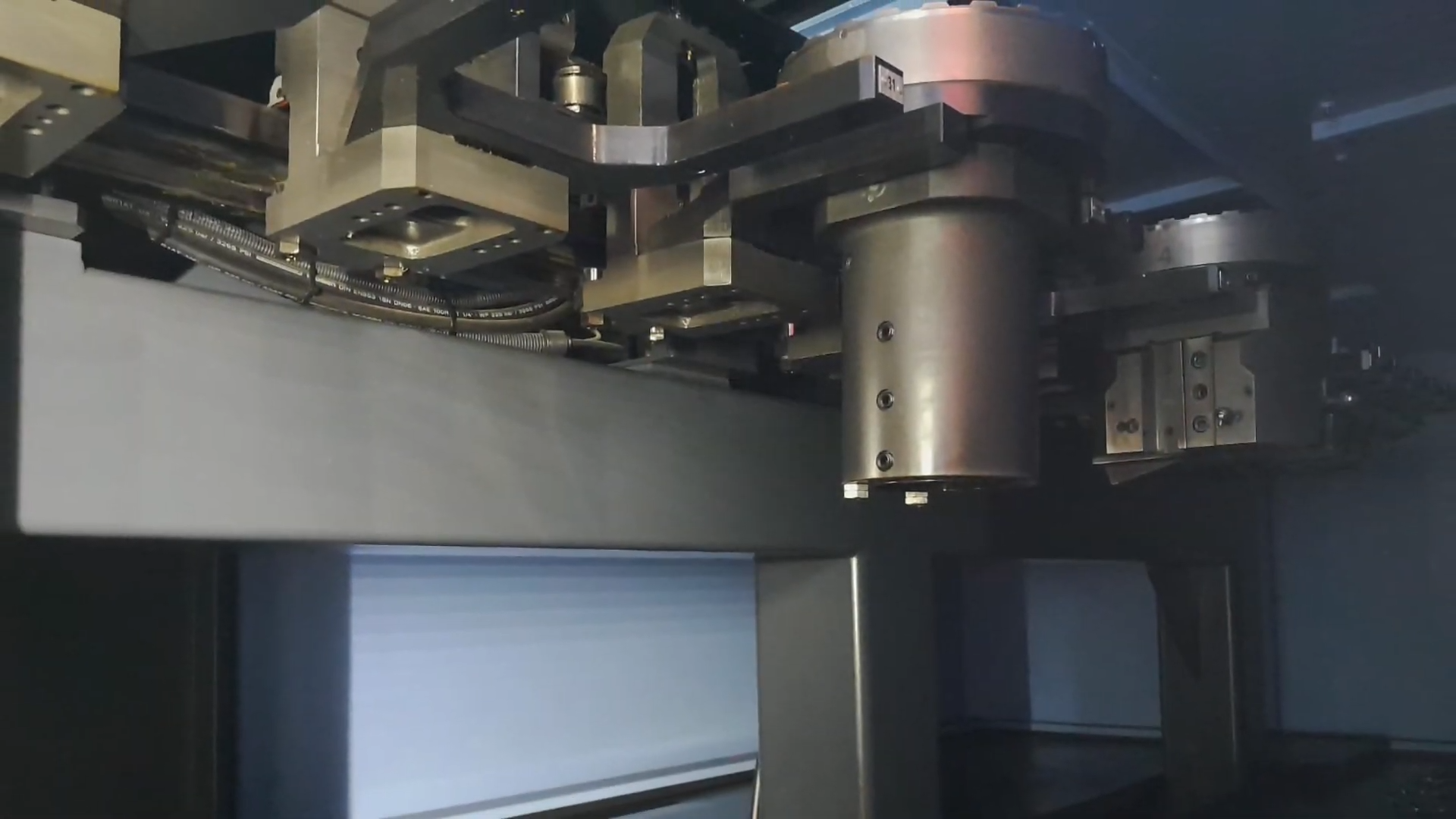

5. Расширенный инструментальный магазин

• Вместительный автоматический магазин на 15 инструментов с возможностью расширения до 23 или 33.

• Поддержка как токарного, так и фрезерного инструмента. Максимальная длина фрезерного инструмента — 650 мм.

• Преимущество: Гибкость для сложных технологических процессов, требующих большого количества разнотипного инструмента.

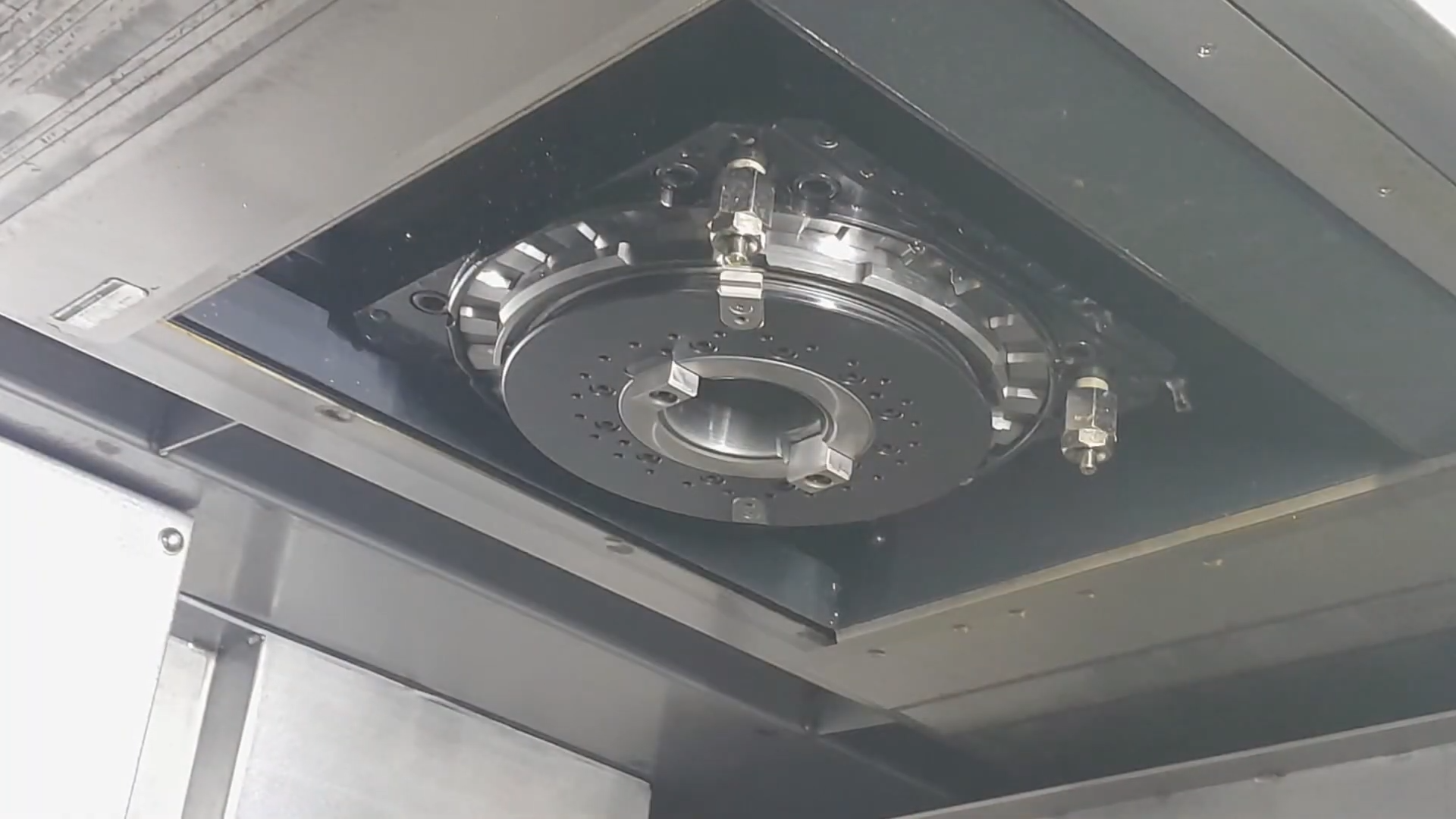

6. Высокое усилие зажима инструмента

• Усилие зажима инструмента в RAM-головке составляет 78,5 кН, обеспечивая надежную фиксацию как токарных, так и фрезерных державок под нагрузкой.

7. Ось W и дополнительные опции

• Наличие оси W с ходом 840 мм позволяет обрабатывать длинные детали и глубокие полости.

• Доступны опции: автоматический измеритель инструмента для компенсации износа, система СОЖ под высоким давлением (150 бар) и различные фрезерные блоки (например, угловая головка).

8. Современная система ЧПУ DN Solutions FANUC i Plus

• Интуитивная система управления с 15-дюймовым цветным дисплеем и QWERTY-клавиатурой.

• Функции EZ-Guide i и "горячие" клавиши ускоряют программирование сложных контуров и фрезерных циклов.

• Преимущество: Единая среда для программирования всех операций — токарных, фрезерных и расточных, что упрощает подготовку УП и снижает вероятность ошибок.

Итог

Doosan PUMA VTR1620M — это не просто станок, а законченное решение для сложного и комплексного производства. Сочетание колоссальной мощности токарного шпинделя и высоких возможностей фрезерной обработки позволяет создавать готовые детали с высочайшей точностью и в сжатые сроки.

Если ваша задача — повысить гибкость производства, сократить цикл изготовления сложных деталей и минимизировать ручные переустановки — PUMA VTR1620M станет вашим стратегическим активом.

Специалисты ТЕХНО-СБ помогут подобрать конфигурацию, включая выбор мощности фрезерного шпинделя и инструментального оснащения, и подготовят для вас индивидуальное коммерческое предложение.
