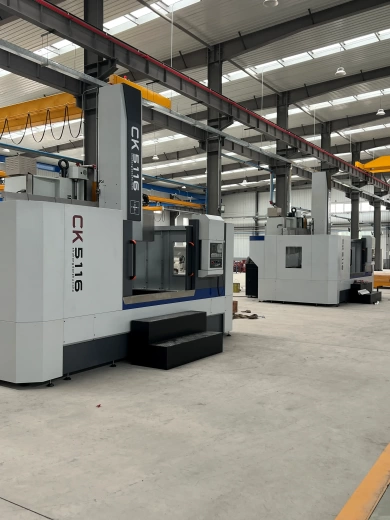

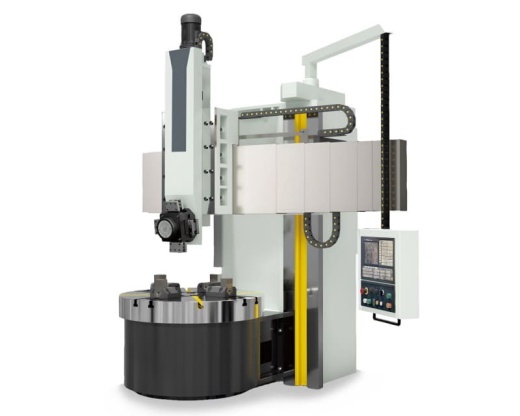

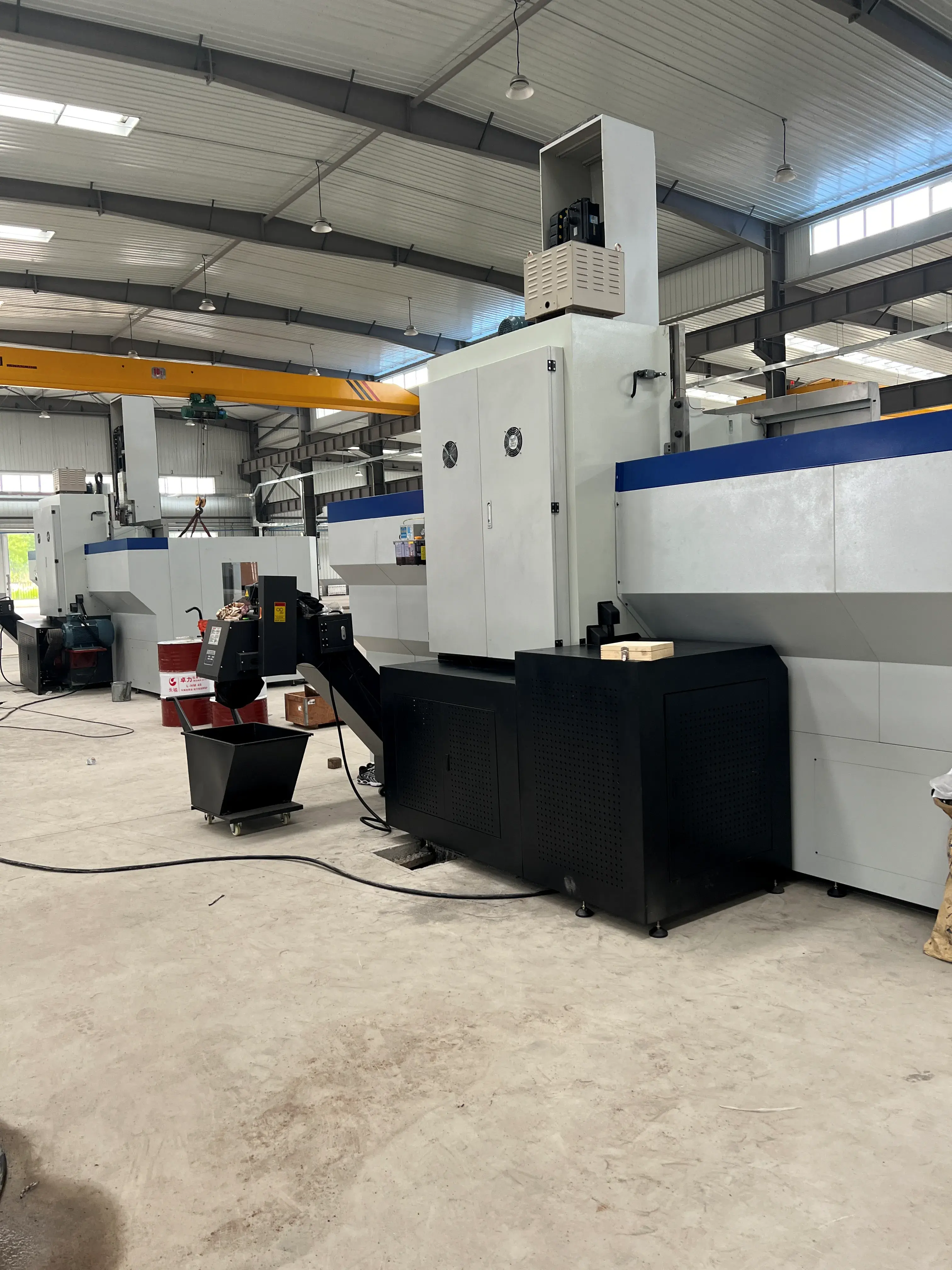

Токарно-карусельный (одностоечный) станок с ЧПУ, CK5116, ROSNOK, Китай

Одностоечный токарно-карусельный станок с ЧПУ ROSNOK CK5116

Назначение типа станка:
Это вертикальный токарный станок для обработки тяжелых и широких, но невысоких деталей, таких как диски, фланцы, крышки и маховики. Его главная особенность — горизонтальный вращающийся стол (планшайба), на который заготовка просто укладывается и крепится. Это решает основную проблему работы с массивными деталями: их сложно или невозможно установить и зацентровать в патроне обычного горизонтального токарного станка.

ROSNOK CK5116 — это модель среднего размера в размерном ряду карусельных станков, рассчитанная на более крупные заготовки и более интенсивные режимы резания, чем CK5112. Он предназначен для черновой и чистовой токарной обработки деталей диаметром до 1600 мм, высотой до 1000 мм и весом до 5 тонн. Масса самого станка составляет около 13 тонн, что обеспечивает необходимую жесткость для такой работы. Станок подходит для участков серийного выпуска запасных частей, ремонтных цехов и производств, где регулярно обрабатываются габаритные корпусные детали и дисковые заготовки.

Ключевая характеристика модели:
Это станок с увеличенной мощностью и жесткостью, ориентированный на работу с более тяжелыми заготовками. Его конструкция обеспечивает высокий крутящий момент для съема большого припуска, сохраняя точность, необходимую для финишных операций. Управление осуществляется системой ЧПУ FANUC, что гарантирует надежность и стандартные возможности программирования.

Конструктивные особенности и рабочие параметры:

1. Шпиндельный узел (рабочий стол): Диаметр рабочего стола составляет 1400 мм. Его вращение регулируется бесступенчато в диапазоне от 5 до 160 об/мин, а максимальный крутящий момент достигает 25 кН·м благодаря главному электродвигателю мощностью 30 кВт. Это позволяет вести как чистовую обработку на высоких оборотах, так и тяжелое черновое резание с большим сечением стружки на низких.

2. Подвижные узлы и система подач:

   • Вертикальный суппорт развивает максимальное усилие точения 40 кН. Его каретка перемещается горизонтально (ось X) на 915 мм, а ползун — вертикально (ось Z) на 800 мм. Для быстрых подводов и отводов используется скорость 2500 мм/мин. Приводы подач оснащены сервомоторами с крутящим моментом 16 Н·м, а для крепления инструмента применяется державка стандартного размера 30x40 мм.

   • Поперечная балка (траверса) перемещается по вертикали (ось W) на 700 мм со скоростью 410 мм/мин от отдельного электродвигателя мощностью 2.2 кВт для регулировки под высоту заготовки.

3. Точность: Станок обеспечивает класс точности обработки IT7. Точность позиционирования по осям составляет 0.03 мм, а повторяемость — 0.015 мм, что является стандартным и достаточным показателем для данного класса оборудования.

Типовые области применения модели CK5116:

• Производство и ремонт в тяжелом машиностроении: обработка корпусов редукторов, крышек подшипников, крупных фланцев для нефтегазового оборудования.

• Энергетика и металлургия: изготовление и восстановление дисковых элементов, маховиков, бандажей, валков среднего размера.

• Обработка крупных поковок и отливок: выполнение черновых операций с большим съемом материала перед чистовой обработкой на более точном оборудовании.

Что важно учитывать (практические моменты для CK5116):

1. Грузоподъемность: Для работы с 5-тонными заготовками в цеху обязательно наличие мостового крана соответствующей грузоподъемности.

2. Крепление заготовки: Необходим комплект массивных прихватов, упоров и планшайб для надежной фиксации тяжелых деталей, особенно при работе с максимальным крутящим моментом.

3. Мощность резания: Высокое усилие точения (40 кН) позволяет эффективно использовать современный твердосплавный инструмент для обработки сталей и чугунов, но требует правильного выбора режимов резания и надежного закрепления инструмента.

4. Габариты обработки: Ход суппорта по оси Z (800 мм) определяет максимальную глубину растачивания или длину обрабатываемой наружной поверхности. Для глубокого растачивания потребуются расточные штанги соответствующей длины и жесткости.

ROSNOK CK5116 — это рабочая лошадка для участков, где требуется регулярно обрабатывать тяжелые заготовки среднего и крупного размера. Его преимущество — в способности сочетать силовое резание для быстрого съема припуска с точностью, достаточной для большинства чистовых операций, в рамках одной установки детали. Станок решает проблему обработки габаритных "дискообразных" деталей, предлагая для этого стандартизированное и оснащенное современной ЧПУ-системой.
