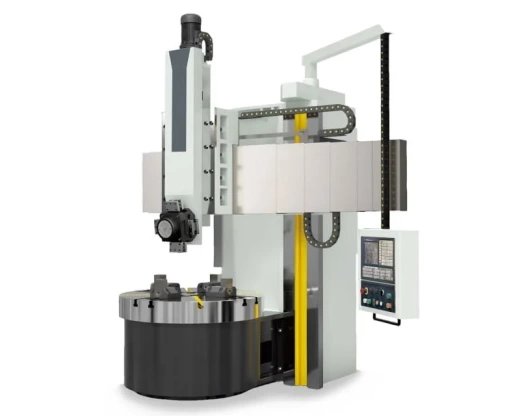

Токарно-карусельный (одностоечный) станок с ЧПУ, CK5120, ROSNOK, Китай

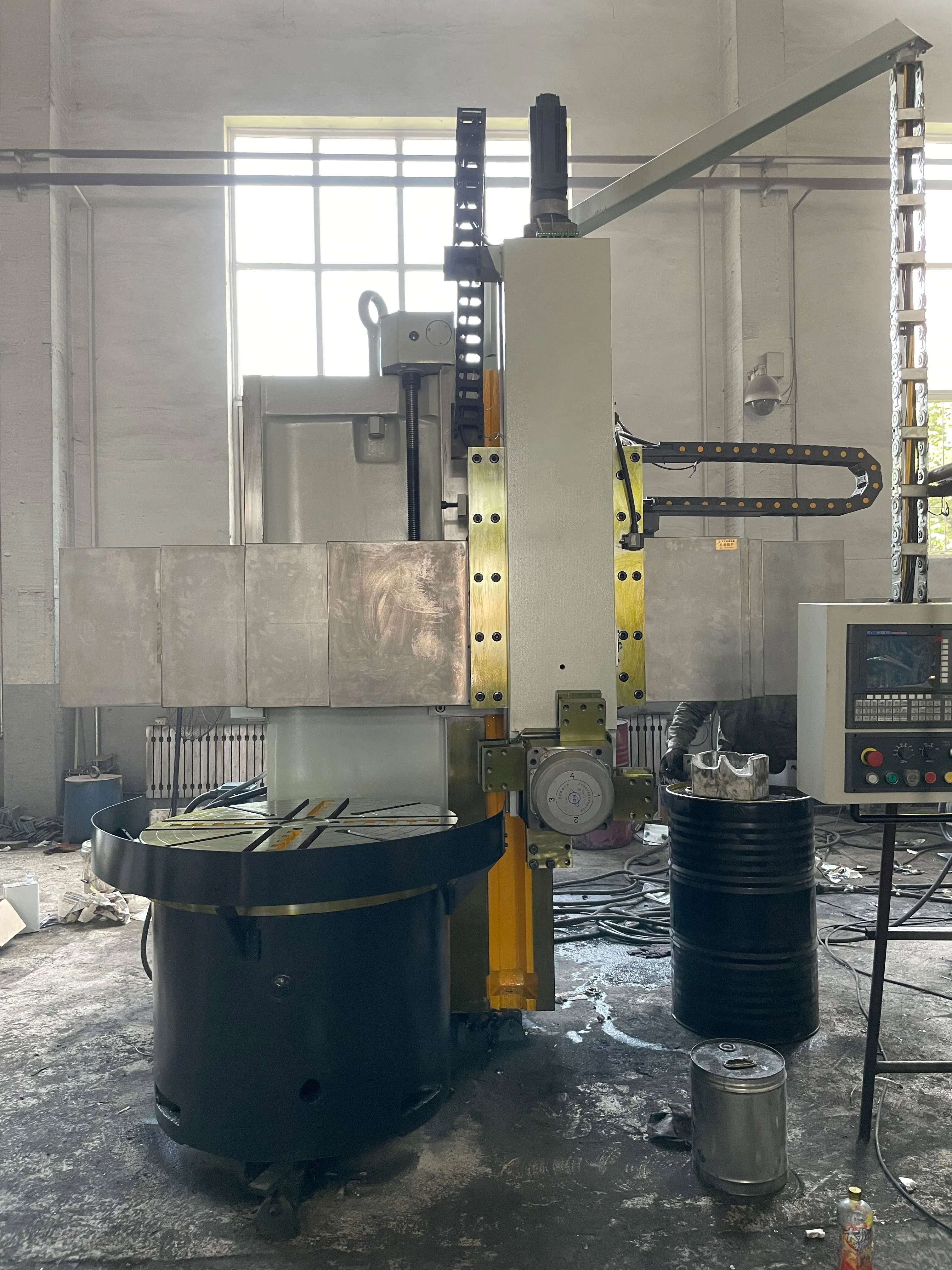

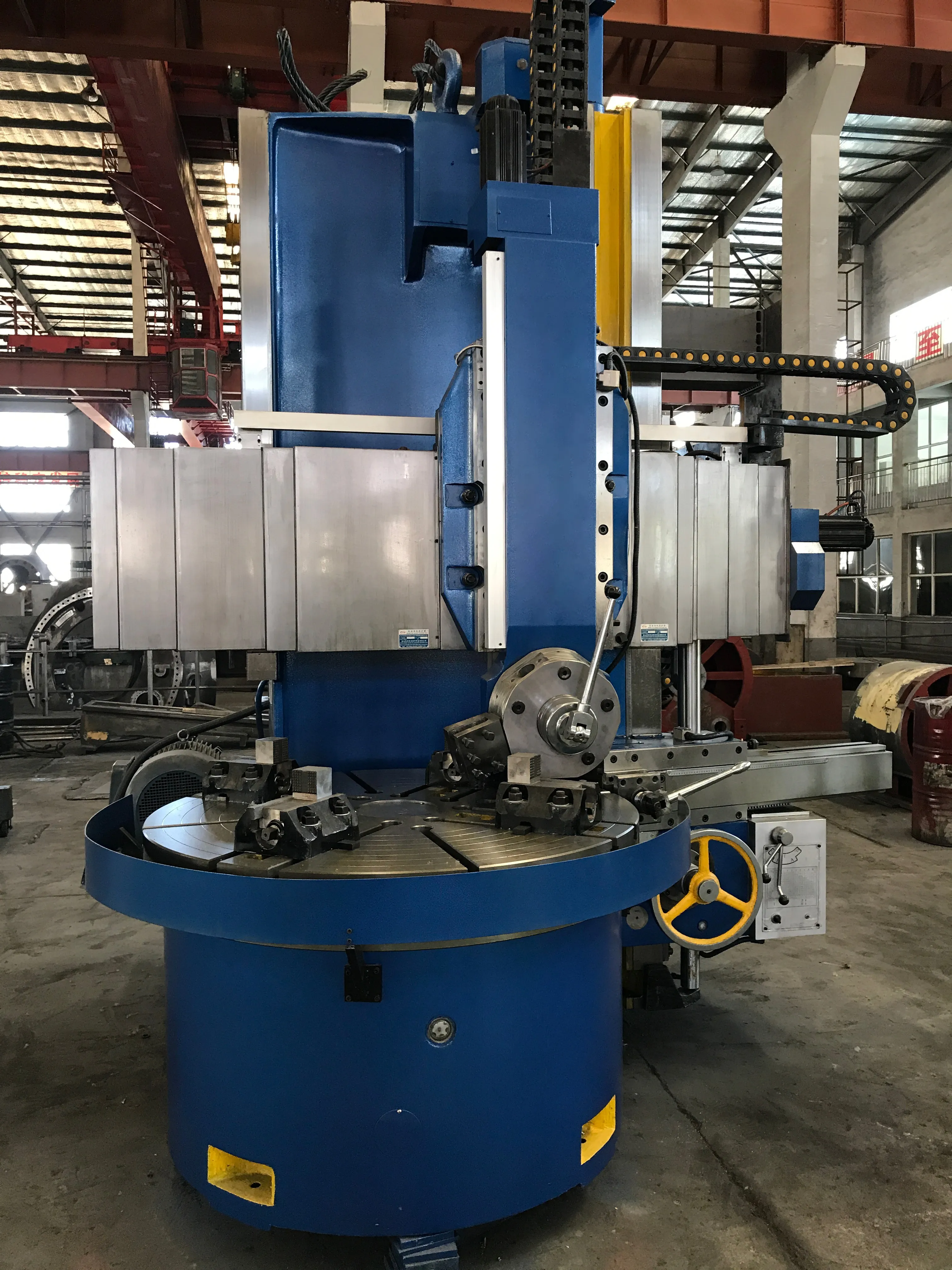

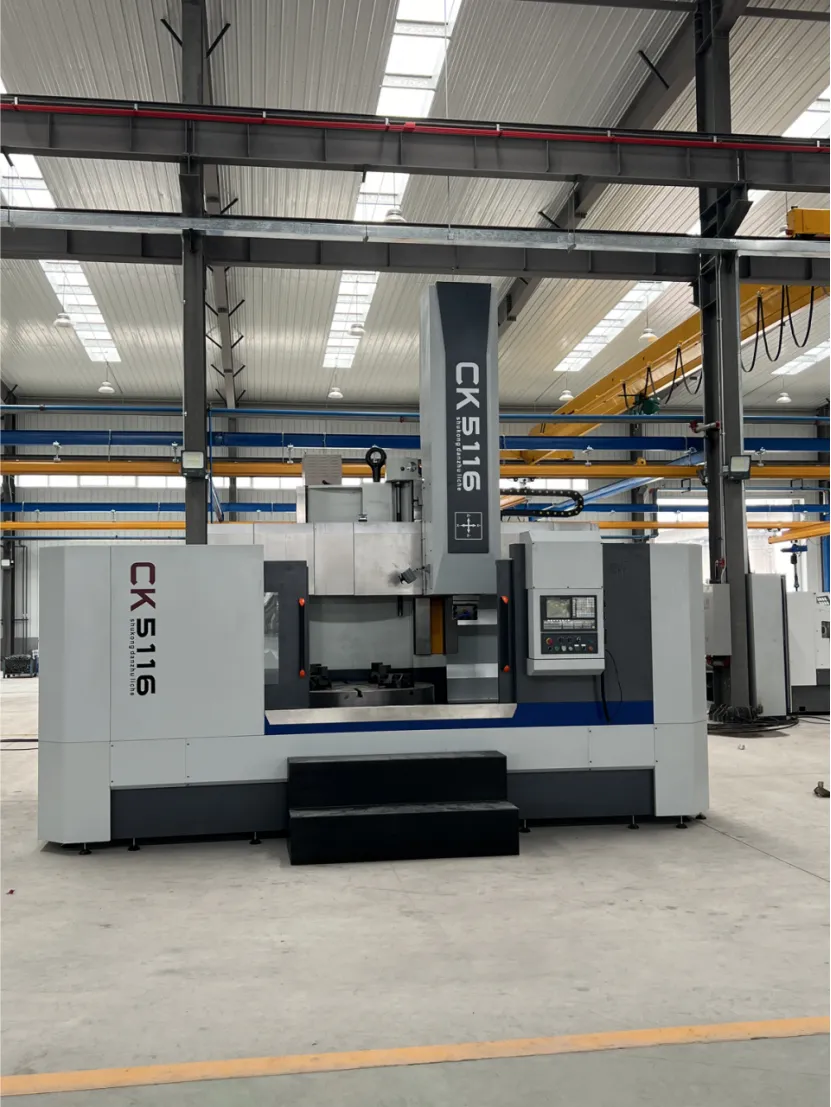

Одностоечный токарно-карусельный станок с ЧПУ ROSNOK CK5120

Это вертикальный токарный станок для обработки тяжелых и широких, но невысоких деталей, таких как диски, фланцы, крышки и маховики. Его главная особенность — горизонтальный вращающийся стол (планшайба), на который заготовка просто укладывается и крепится. Это решает основную проблему работы с массивными деталями: их сложно или невозможно установить и зацентровать в патроне обычного горизонтального токарного станка.

Назначение конкретной модели ROSNOK CK5120:
ROSNOK CK5120 — это крупногабаритная модель в размерном ряду, предназначенная для обработки самых массивных деталей в линейке. Станок создан для черновой и чистовой токарной обработки заготовок диаметром до 2000 мм, высотой до 1600 мм и весом до 8 тонн. Массивная конструкция весом около 18 тонн обеспечивает исключительную жесткость и устойчивость при работе с предельными нагрузками. Основная сфера применения — тяжелое, энергетическое и металлургическое машиностроение для единичного и мелкосерийного производства.

Ключевая характеристика модели:
Это самый мощный и габаритный станок в представленной серии, оптимизированный для обработки деталей максимального размера. Его ключевая особенность — большой диаметр стола и значительный ход суппортов при сохранении высокого крутящего момента. Управление осуществляется надежной системой ЧПУ FANUC.

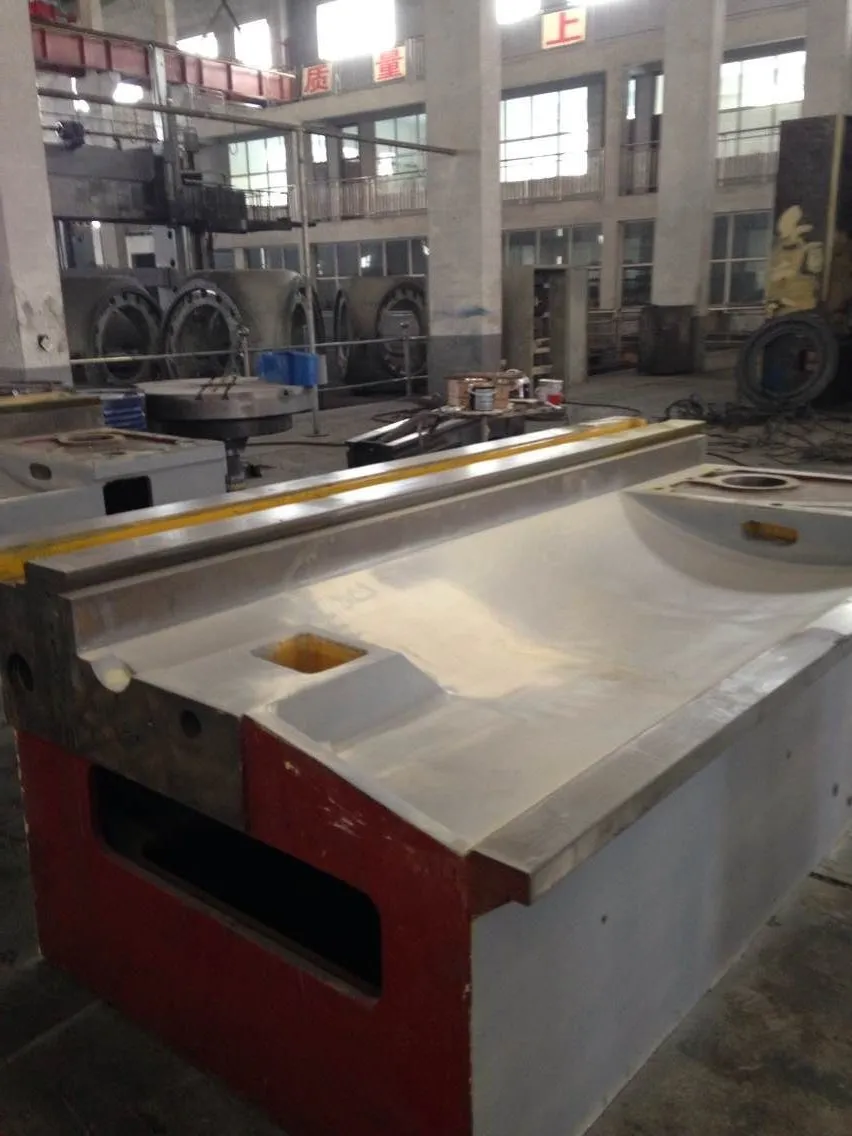

Конструктивные особенности и рабочие параметры:

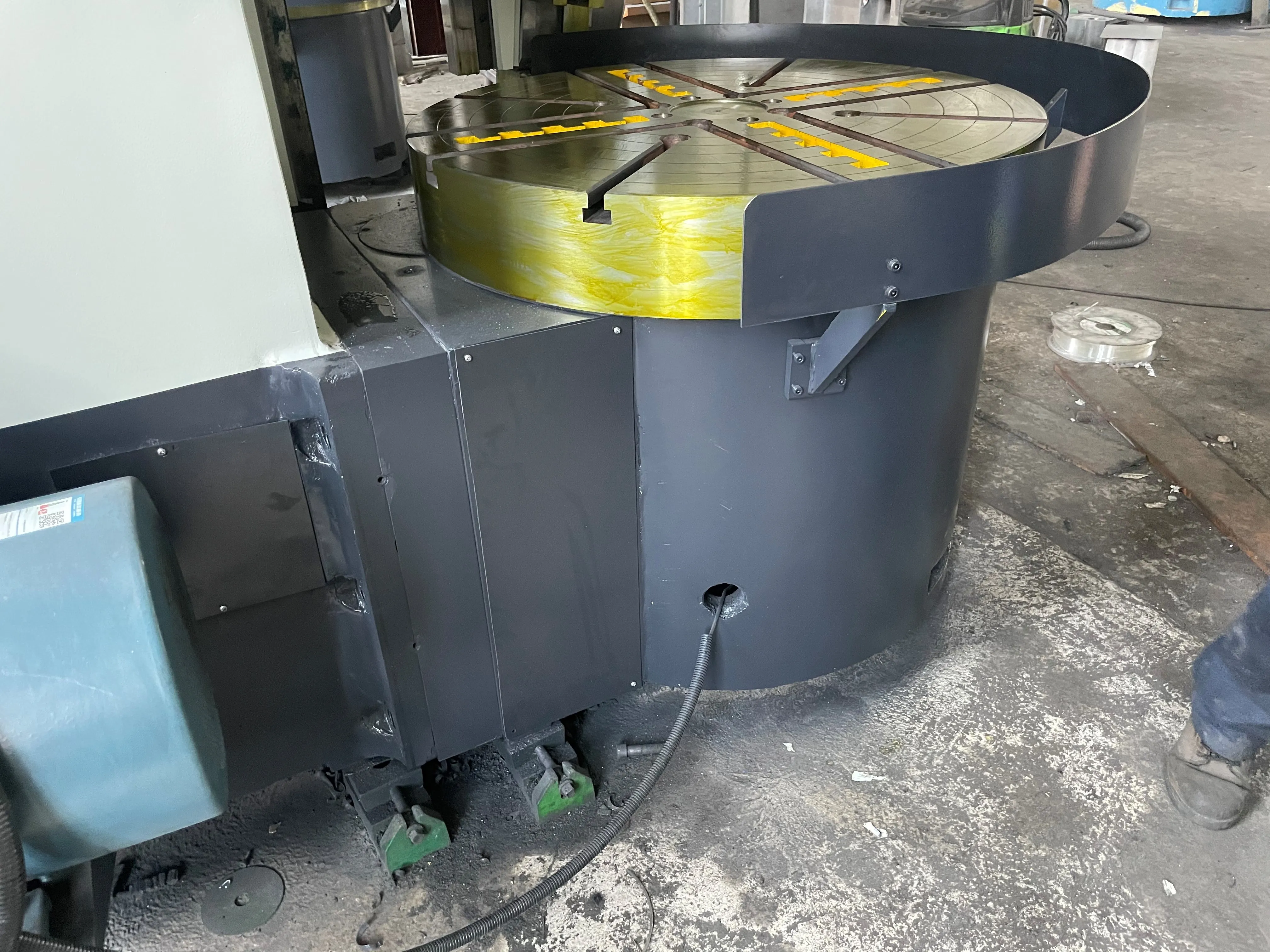

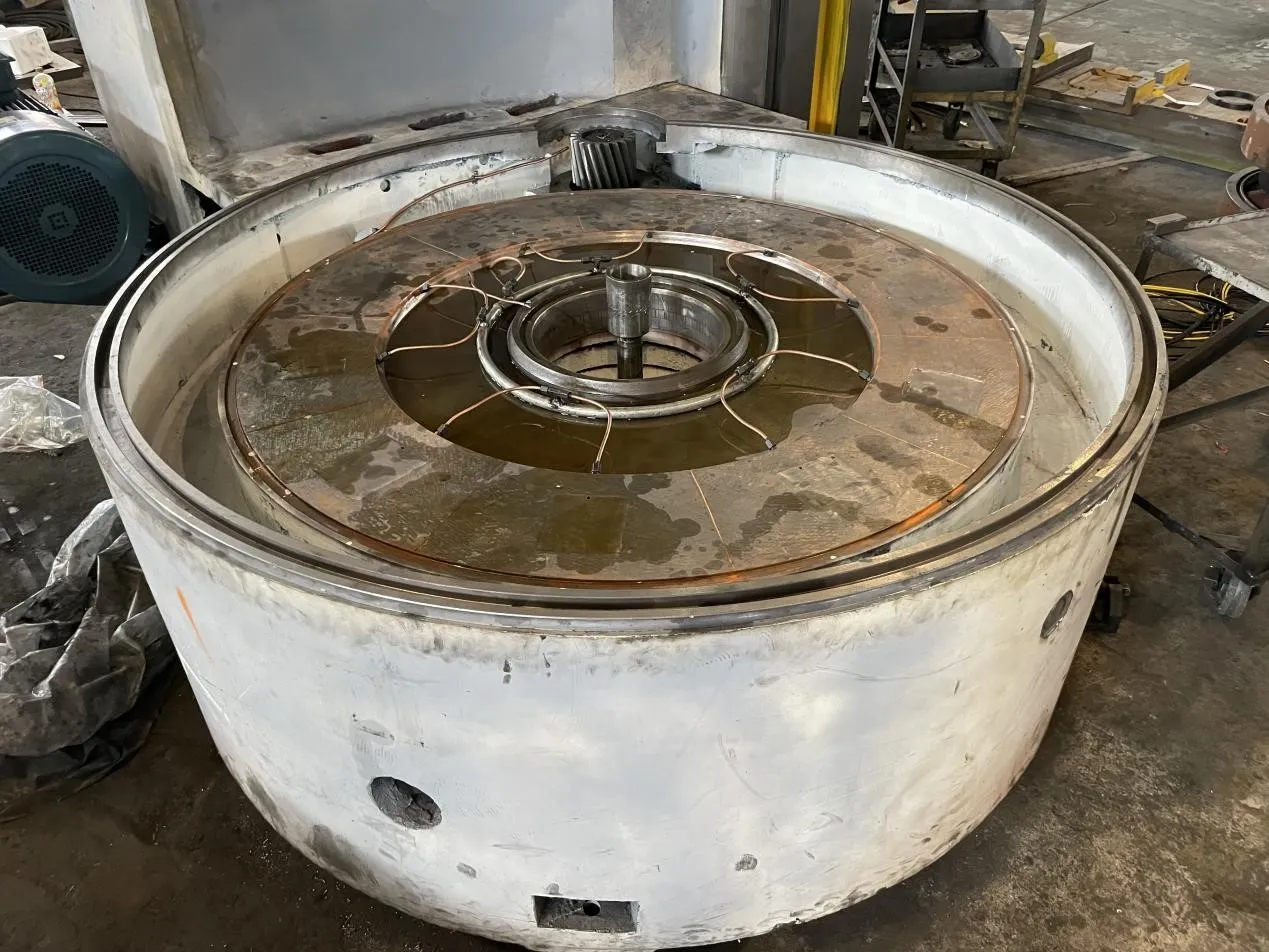

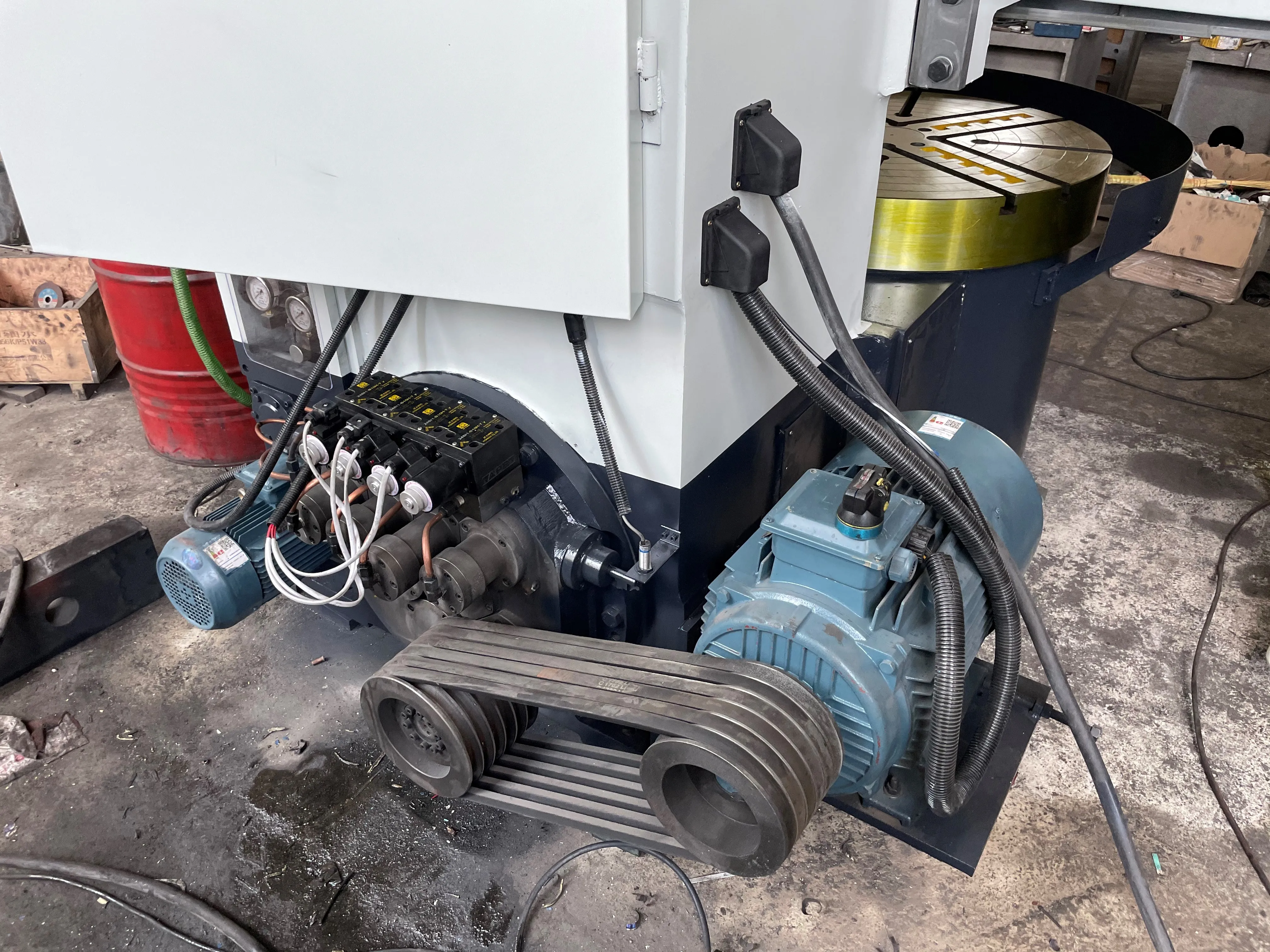

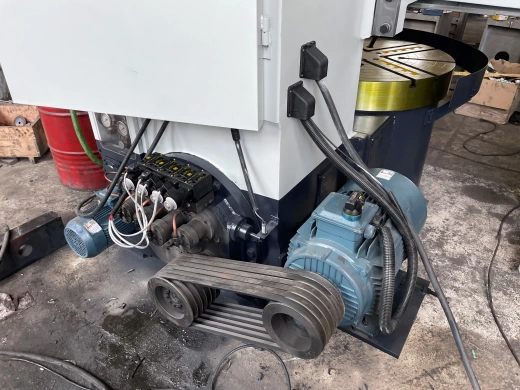

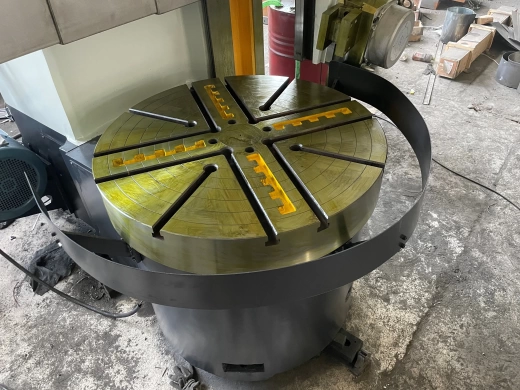

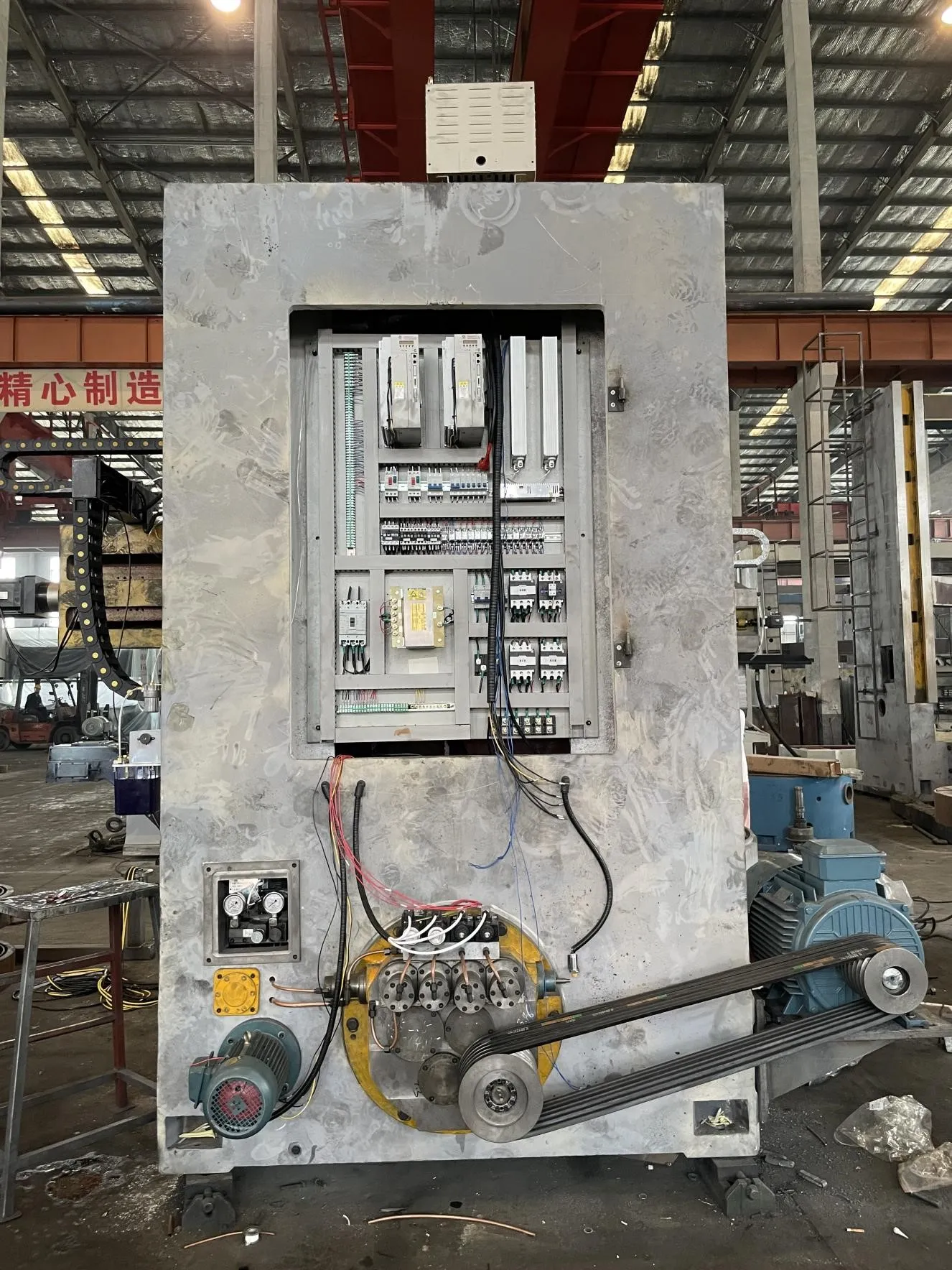

1. Шпиндельный узел (рабочий стол): Диаметр рабочего стола составляет 1800 мм. Скорость вращения регулируется бесступенчато в диапазоне от 5 до 100 об/мин. Максимальный крутящий момент стола — 25 кН·м, что обеспечивается главным электродвигателем мощностью 30 кВт. Такой момент гарантирует эффективное резание даже на минимальных оборотах, что критично для обработки крупногабаритных поковок и отливок.

2. Подвижные узлы и система подач:

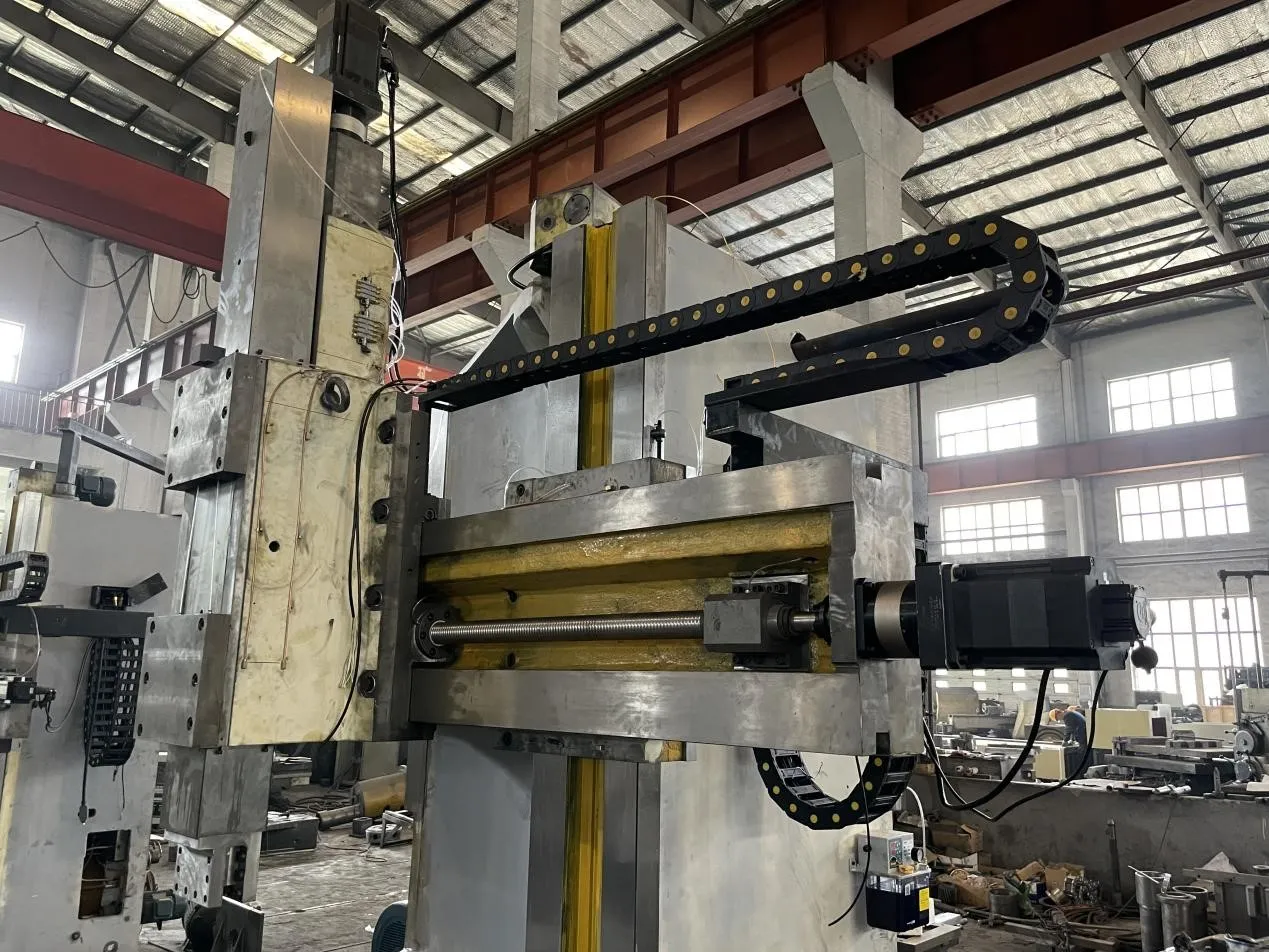

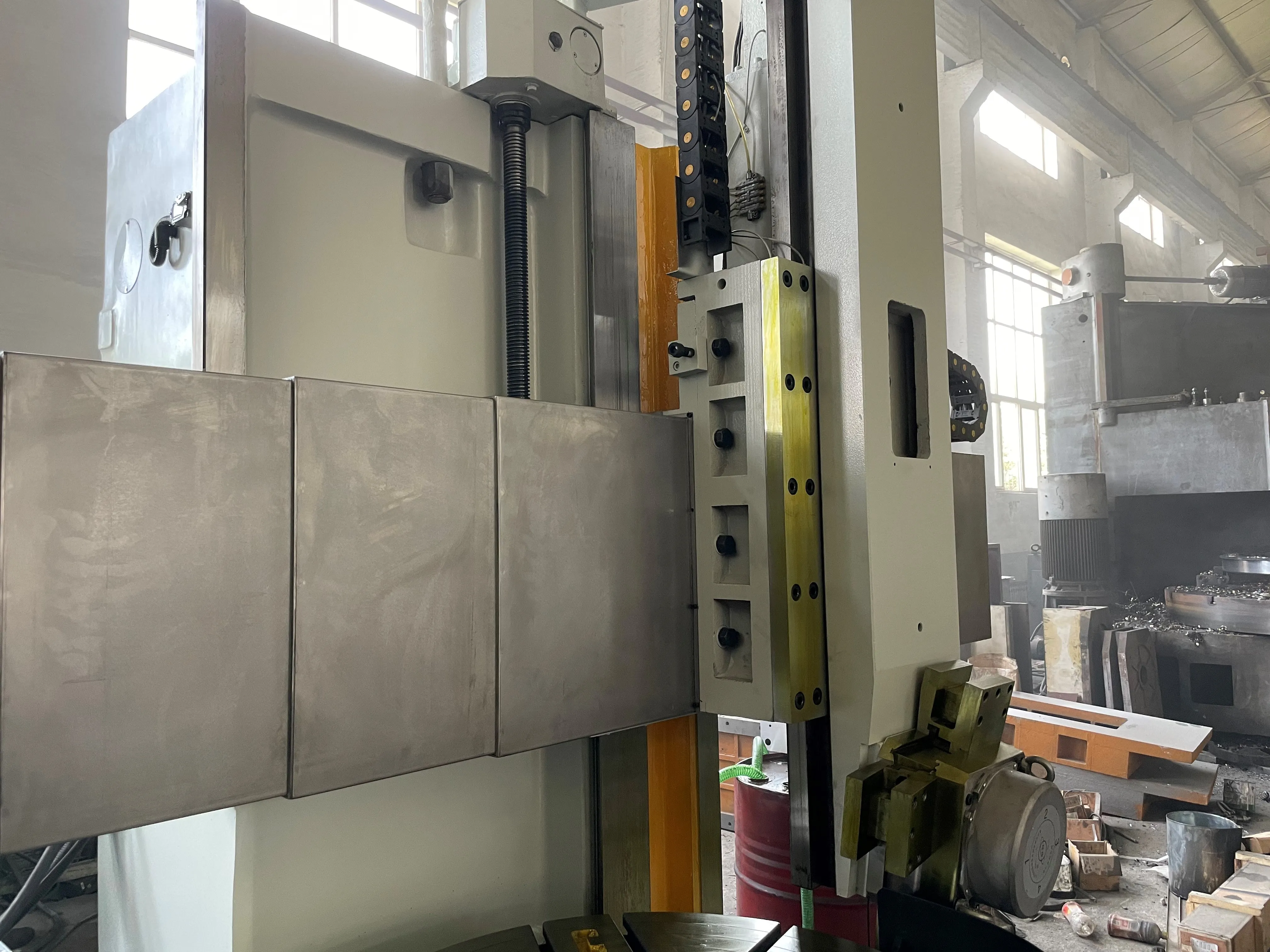

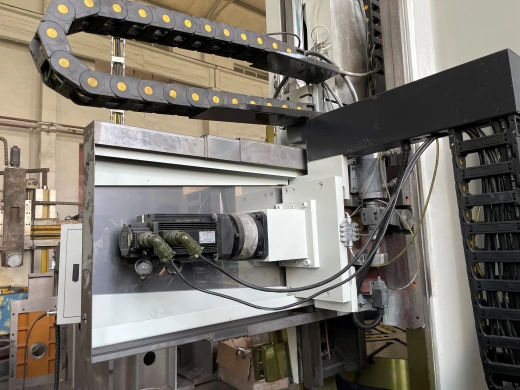

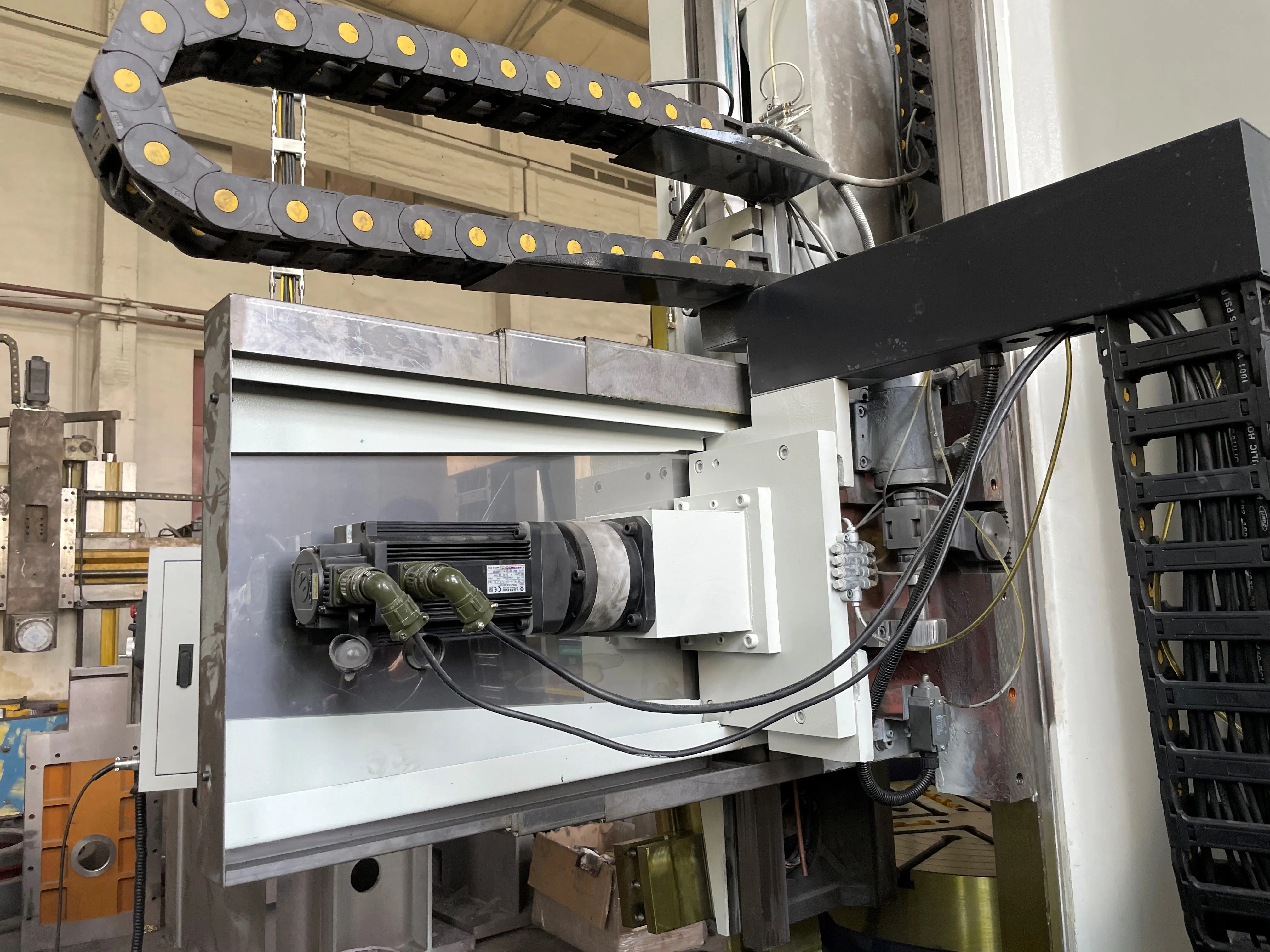

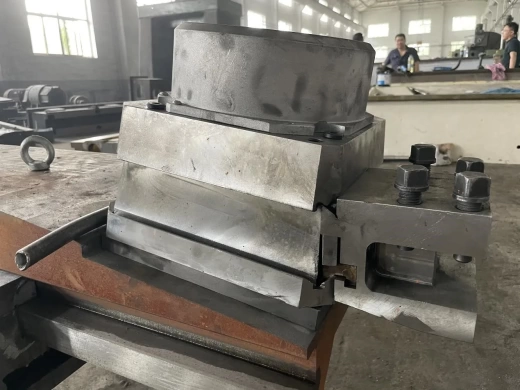

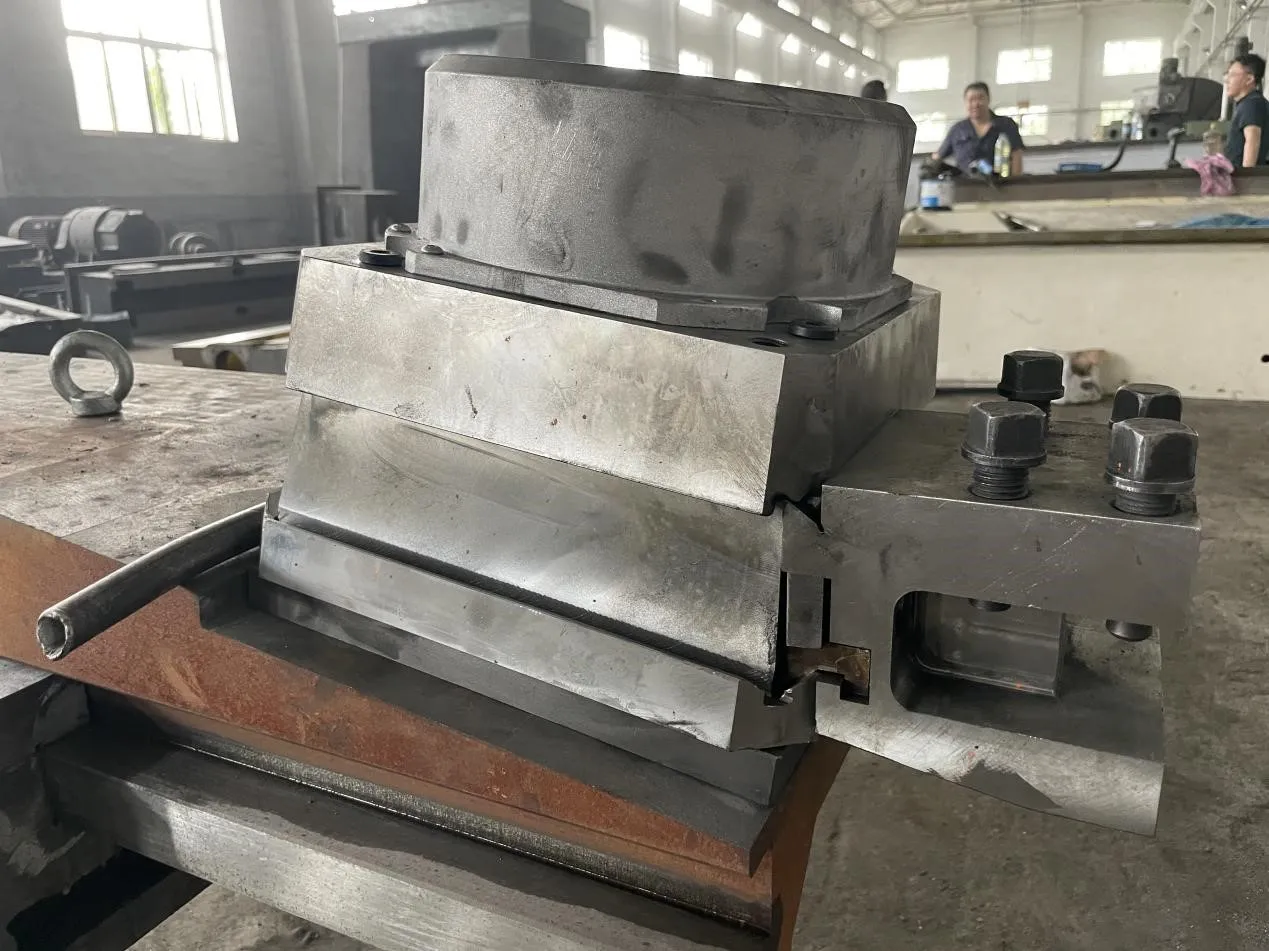

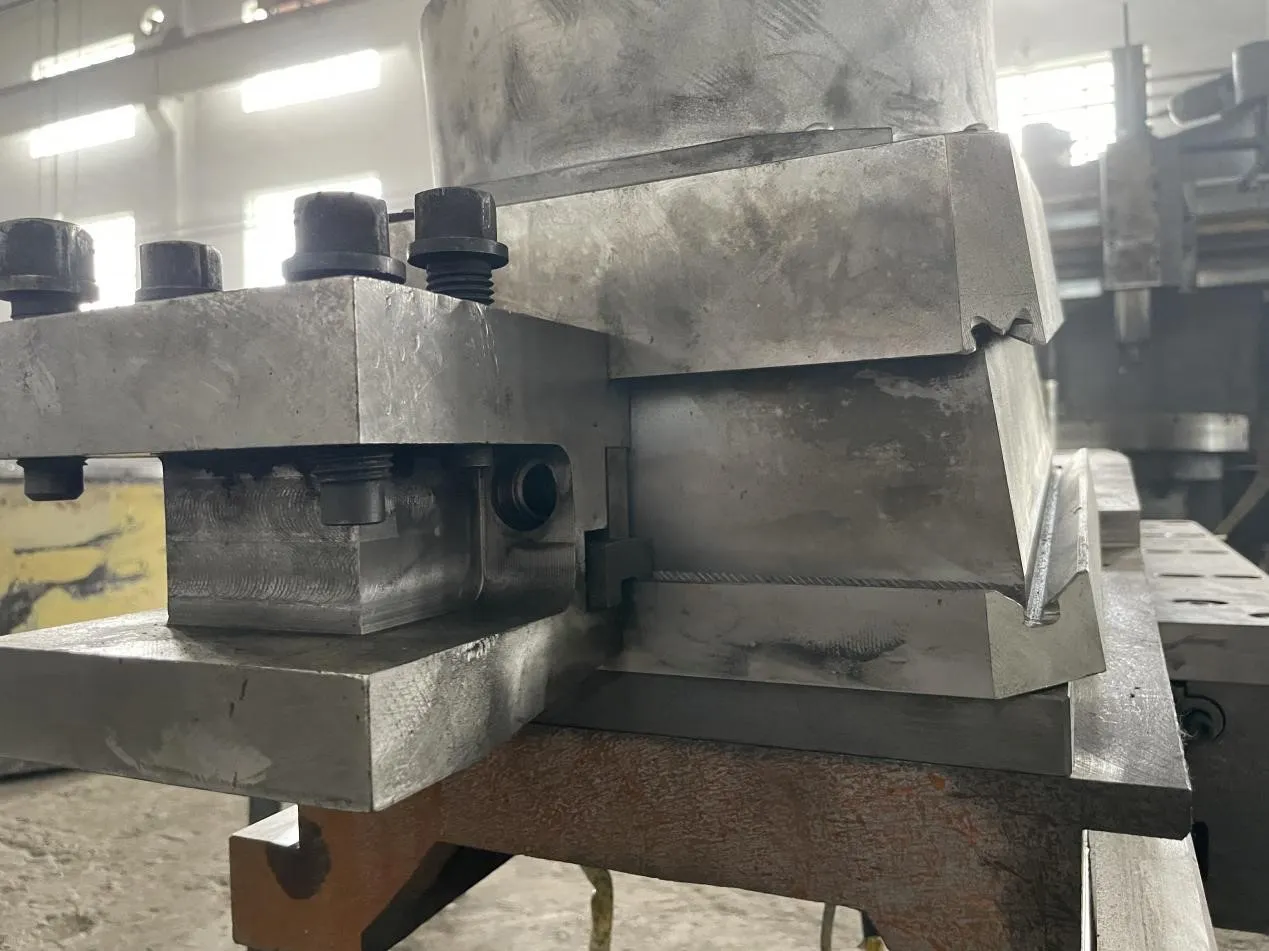

   • Вертикальный суппорт развивает усилие точения до 40 кН. Горизонтальное перемещение каретки (ось X) составляет 1050 мм, а вертикальный ход ползуна (ось Z) — 800 мм. Для сокращения вспомогательного времени используется высокая скорость быстрых перемещений — 2000 мм/мин. Приводы подач оснащены сервомоторами с крутящим моментом 15 Н·м. Для крепления инструмента применяется стандартная державка 30x40 мм.

   • Поперечная балка (траверса) перемещается по вертикали (ось Y) на 700 мм со скоростью 410 мм/мин от электродвигателя мощностью 2.2 кВт, что позволяет адаптировать рабочую зону под высокие заготовки.

3. Точность: Несмотря на крупные габариты, станок обеспечивает класс точности обработки IT7. Точность позиционирования по осям составляет 0.03 мм, а повторяемость — 0.015 мм, что позволяет выполнять не только черновые, но и ответственные чистовые операции.

Типовые области применения модели CK5120:

• Тяжелое и энергетическое машиностроение: изготовление и ремонт крупных деталей турбин, генераторов, корпусов гидравлических прессов и роторов.

• Металлургическая промышленность: обработка валков, бандажей, маховиков и крышек прокатных станов.

• Обработка крупногабаритных заготовок: выполнение первоначальных и финишных операций на массивных поковках и отливках, когда другие станки не справляются с размерами.

Что важно учитывать (практические моменты для CK5120):

1. Инфраструктура цеха: Для работы с 8-тонными заготовками и самим станком весом 18 тонн требуется подготовленное фундаментное основание и мостовой кран грузоподъемностью не менее 10-15 тонн.

2. Оснастка и крепление: Необходимо заранее предусмотреть комплект специальных планшайб, мощных прихватов и упорных центров, способных надежно зафиксировать заготовку большого диаметра и веса.

3. Особенности обработки: Большой диаметр стола (1800 мм) и заготовки (2000 мм) требуют особого внимания к выбору и балансировке режущего инструмента, так как даже при низких оборотах периферийная скорость может быть значительной.

4. Расточные операции: При максимальном ходе ползуна в 800 мм для глубокого растачивания потребуются длинные и жесткие расточные штанги специального исполнения.

ROSNOK CK5120 — это станок для решения наиболее сложных задач по обработке сверхгабаритных деталей. Он является логичным выбором для производств, где размер и вес заготовки являются определяющим фактором. Модель сочетает в себе мощную силовую часть, необходимую для работы с металлом больших сечений, и современную систему управления, обеспечивающую контроль точности на всех этапах обработки.
