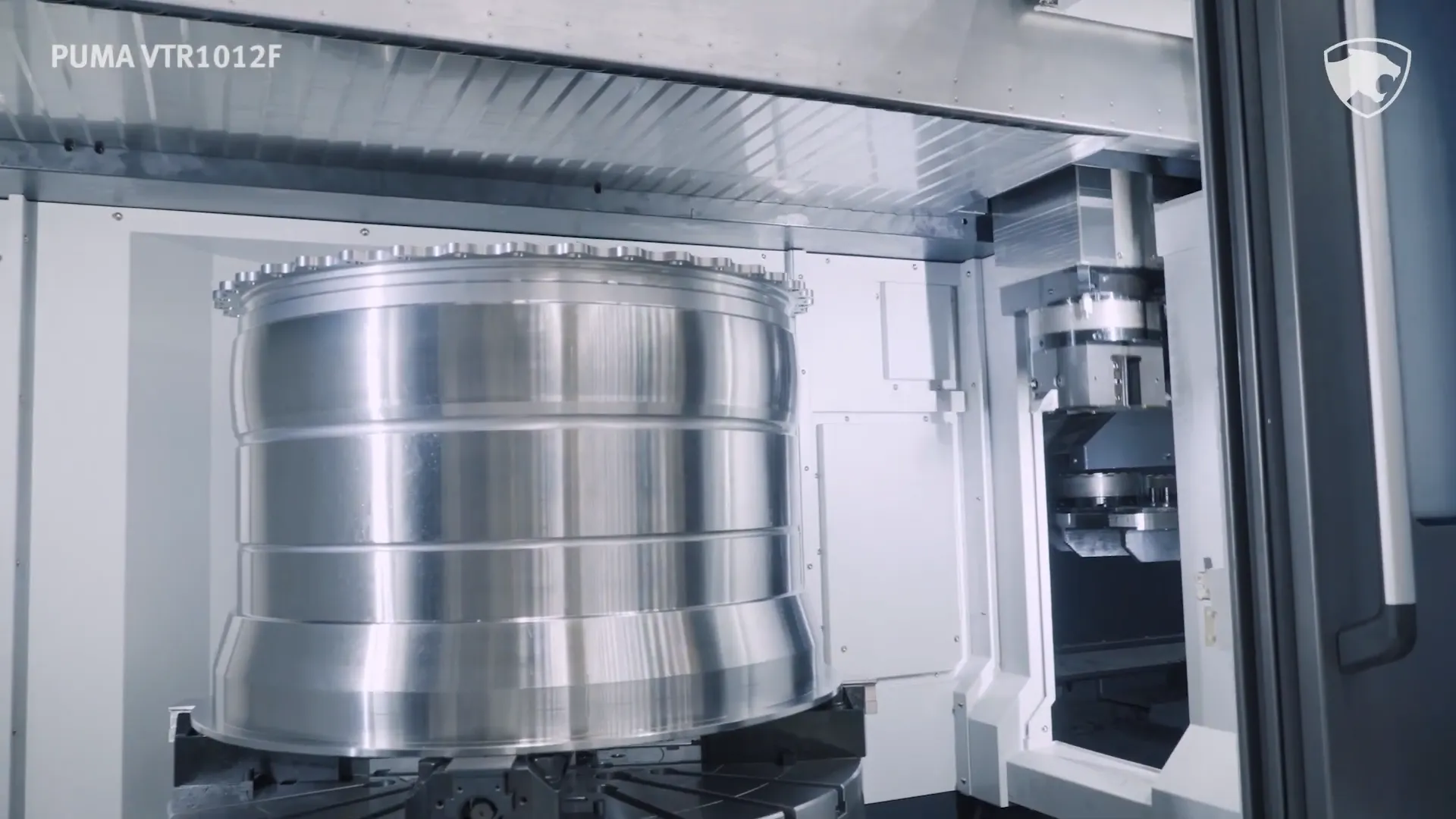

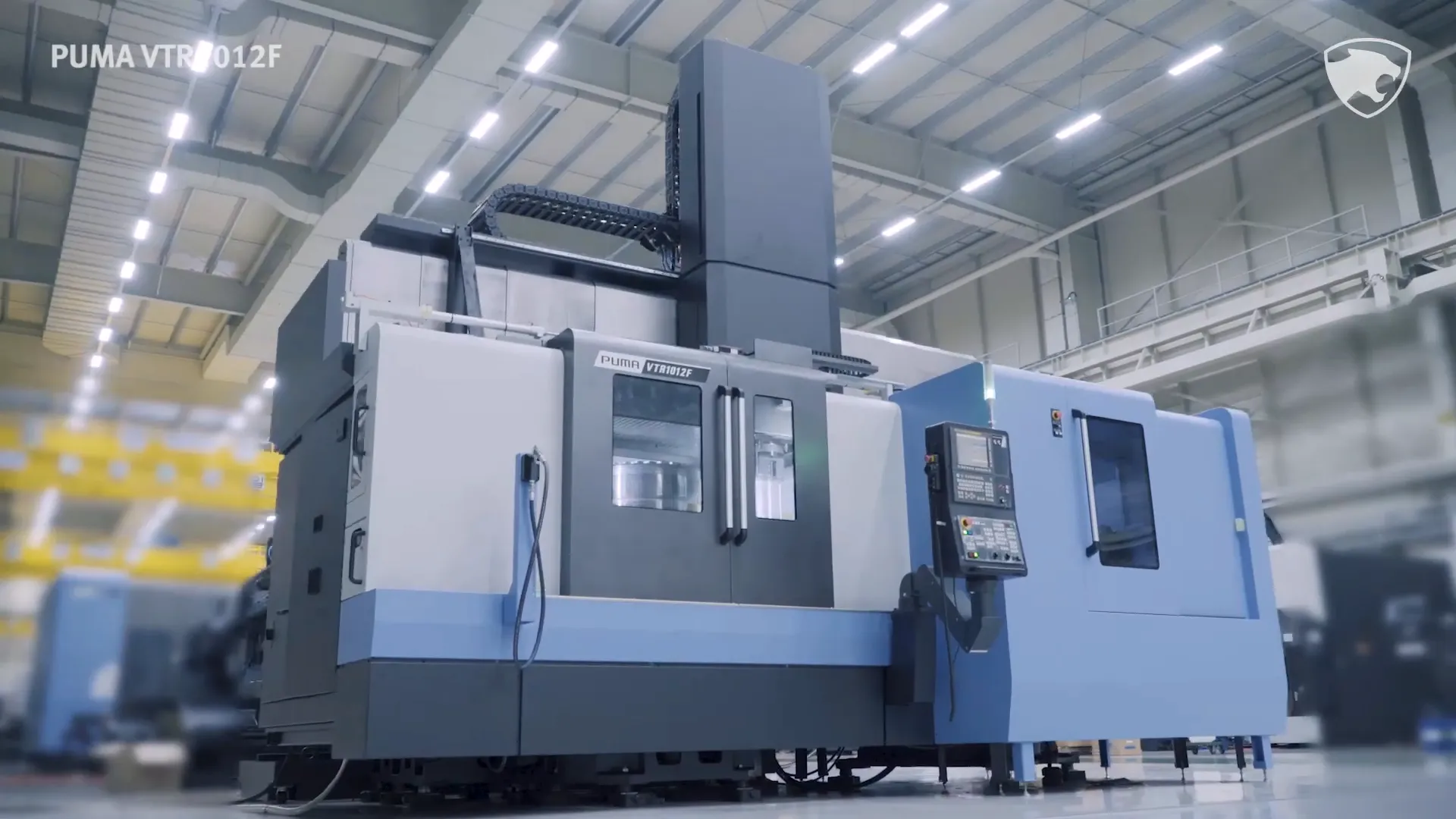

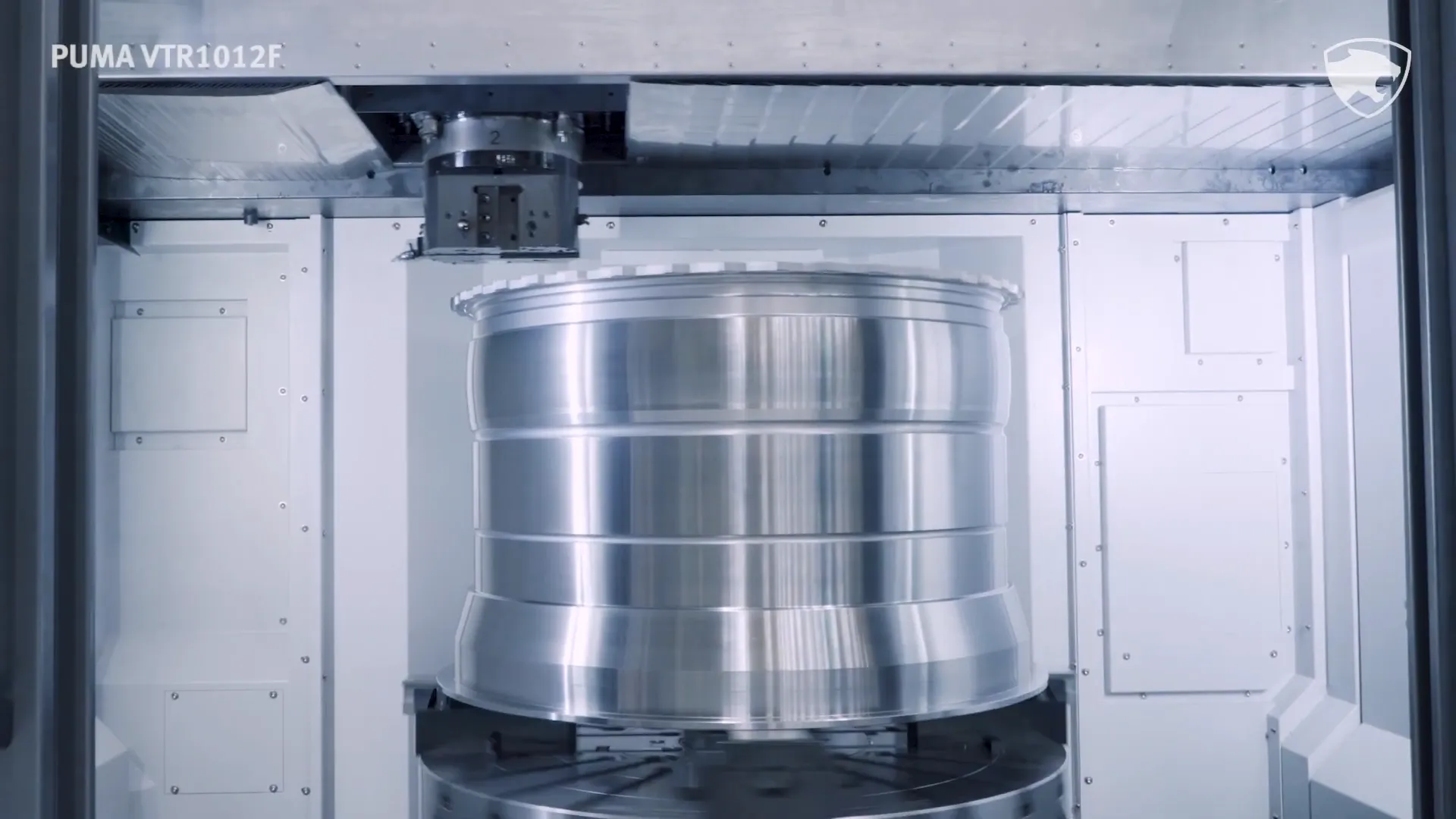

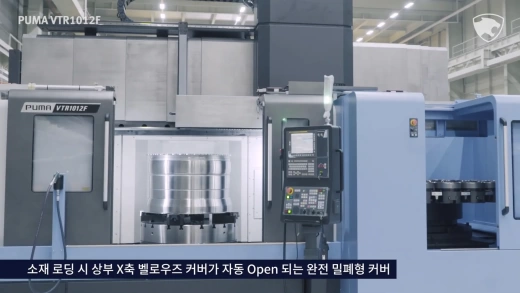

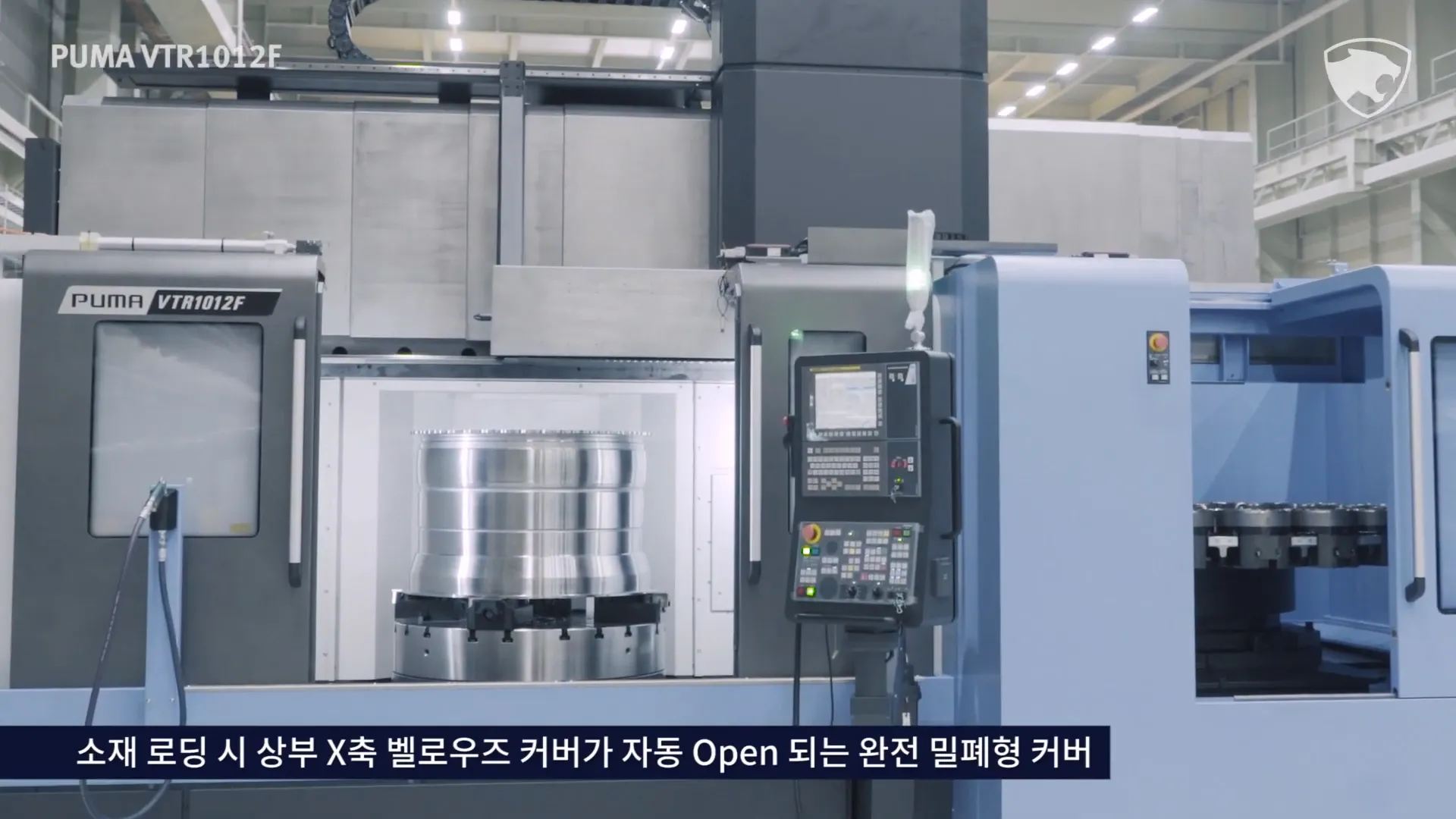

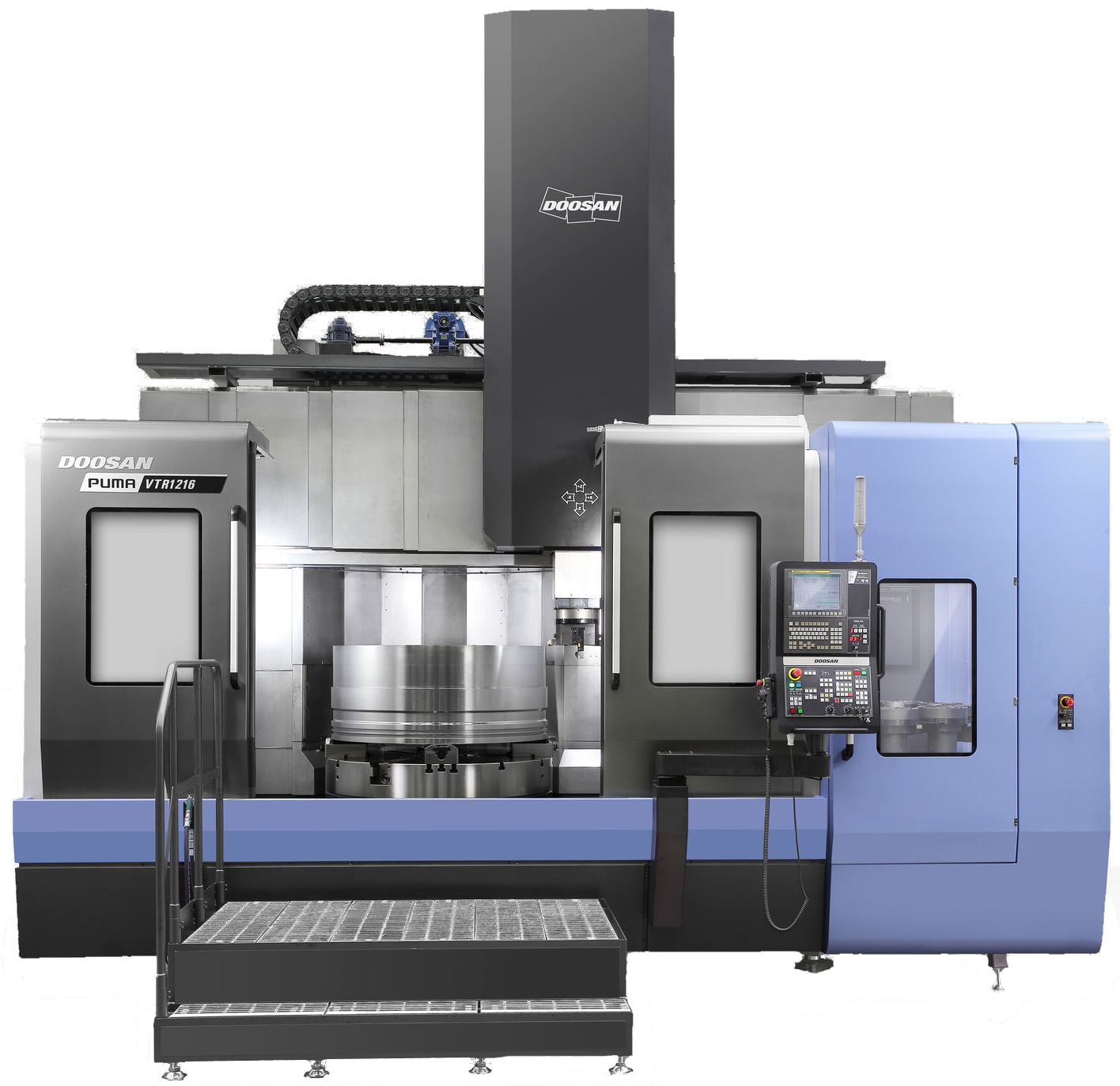

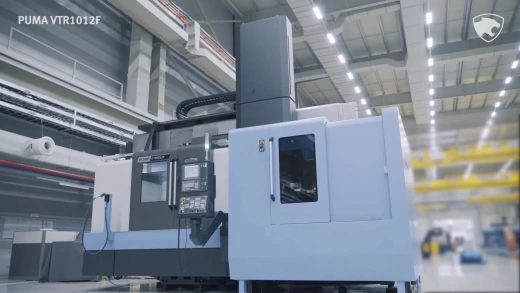

Doosan PUMA VTR1012F — это высокопроизводительный вертикально-токарный станок с ЧПУ рамного типа (Ram-Type Vertical Turning Center), предназначенный для обработки крупногабаритных и массивных заготовок диаметром до 1250 мм и высотой до 750 мм.
Станок спроектирован по принципу «Box-in-Box», с направляющими ползуна 260 × 260 мм и мощным шпинделем, обеспечивающим крутящий момент до 12 354 Н·м. Такая конструкция гарантирует максимальную жёсткость, устойчивость к вибрациям и высокую точность при тяжёлой токарной обработке.
DOOSAN PUMA VTR1012F — тяжёлый токарно-карусельный станок с ЧПУ для обработки крупногабаритных деталей
Общее описание и назначение
Doosan PUMA VTR1012F — это высокопроизводительный вертикально-токарный станок с ЧПУ рамного типа (Ram-Type Vertical Turning Center), предназначенный для обработки крупногабаритных и массивных заготовок диаметром до 1250 мм и высотой до 750 мм.
Станок спроектирован по принципу «Box-in-Box», с направляющими скольжения, ползуном 260 × 260 мм и мощным шпинделем, обеспечивающим крутящий момент до 12 354 Н·м. Такая конструкция гарантирует максимальную жёсткость, устойчивость к вибрациям и высокую точность при тяжёлой токарной обработке.
VTR1012F идеально подходит для предприятий тяжёлого машиностроения, энергетики, судостроения, редукторостроения и производства деталей для нефтегазового оборудования.
Ключевые преимущества и особенности конструкции

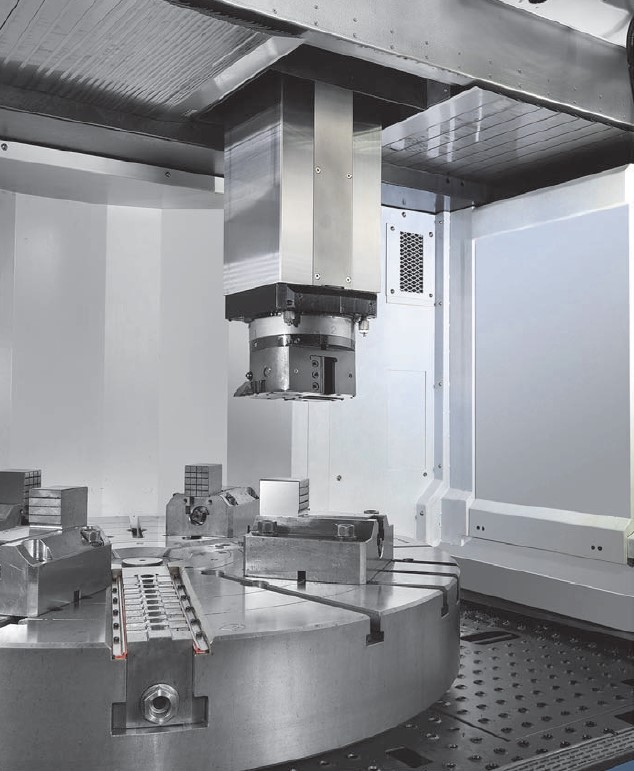

1. Концепция «Box-in-Box» и ползун 260×260 мм
Основой станка служит мощная литая рама с симметричной структурой «Box-in-Box».
Ползун (RAM) размером 260×260 мм обеспечивает колоссальную жёсткость и минимальные деформации даже при глубоком точении и большом вылете инструмента.
Преимущество: высокая геометрическая стабильность, меньше вибраций, точная обработка даже на больших диаметрах

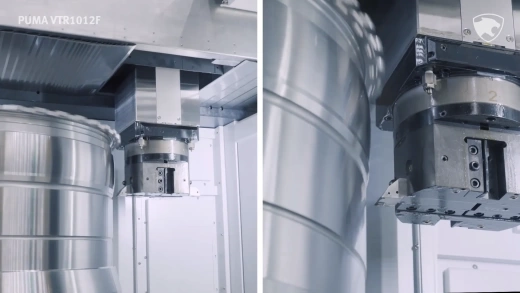

2. Индексируемый RAM-держатель блоков с четырьмя инструментами (Quad Tool Holder)
Уникальная система Ram Indexing компании DN Solutions позволяет устанавливать до 4 инструментов на одном ползуне с поворотом на 90°.
Это решение исключает необходимость частой смены инструмента через ATC и значительно ускоряет производственный цикл.
Преимущество: меньше простоев, выше эффективность при серийной и многооперационной обработке
3. Высокая мощность и крутящий момент шпинделя
Шпиндель с приводом через редуктор развивает скорость до 600 об/мин, мощность 45 кВт и крутящий момент 12 354 Н·м.
Эта конфигурация обеспечивает стабильную работу при глубоком точении, черновых проходах и обработке жаропрочных материалов — Inconel, титана, нержавеющих сталей.
Преимущество: уверенная резка на высоких подачах без потери точности
4. Жёсткий зажим инструмента — усилие 78,5 кН
Массивная система зажима обеспечивает усилие 78,5 кН при токарных операциях, что предотвращает смещение инструмента и увеличивает срок службы державок.
Преимущество: стабильное качество поверхности и точность при тяжёлых режимах резания
5. Эффективная система отвода стружки и охлаждения
Встроенные конвейеры по обе стороны станины обеспечивают быстрый и безопасный отвод стружки.
Опциональная система подачи СОЖ под давлением до 150 бар - опционально (TTC — Through Tool Coolant) снижает температуру зоны резания и предотвращает перегрев инструмента.
Преимущество: чистая рабочая зона, длительный ресурс инструмента и повышенная надёжность при непрерывных циклах
6. Автоматический измеритель инструмента (опция)
Станок может быть оснащён системой измерения резцов (Automatic Tool Setter), измеряющей длину и диаметр инструмента, определяющей износ и автоматически корректирующей смещение в OFFSET.
Преимущество: повышение точности без вмешательства оператора и сокращение времени наладки

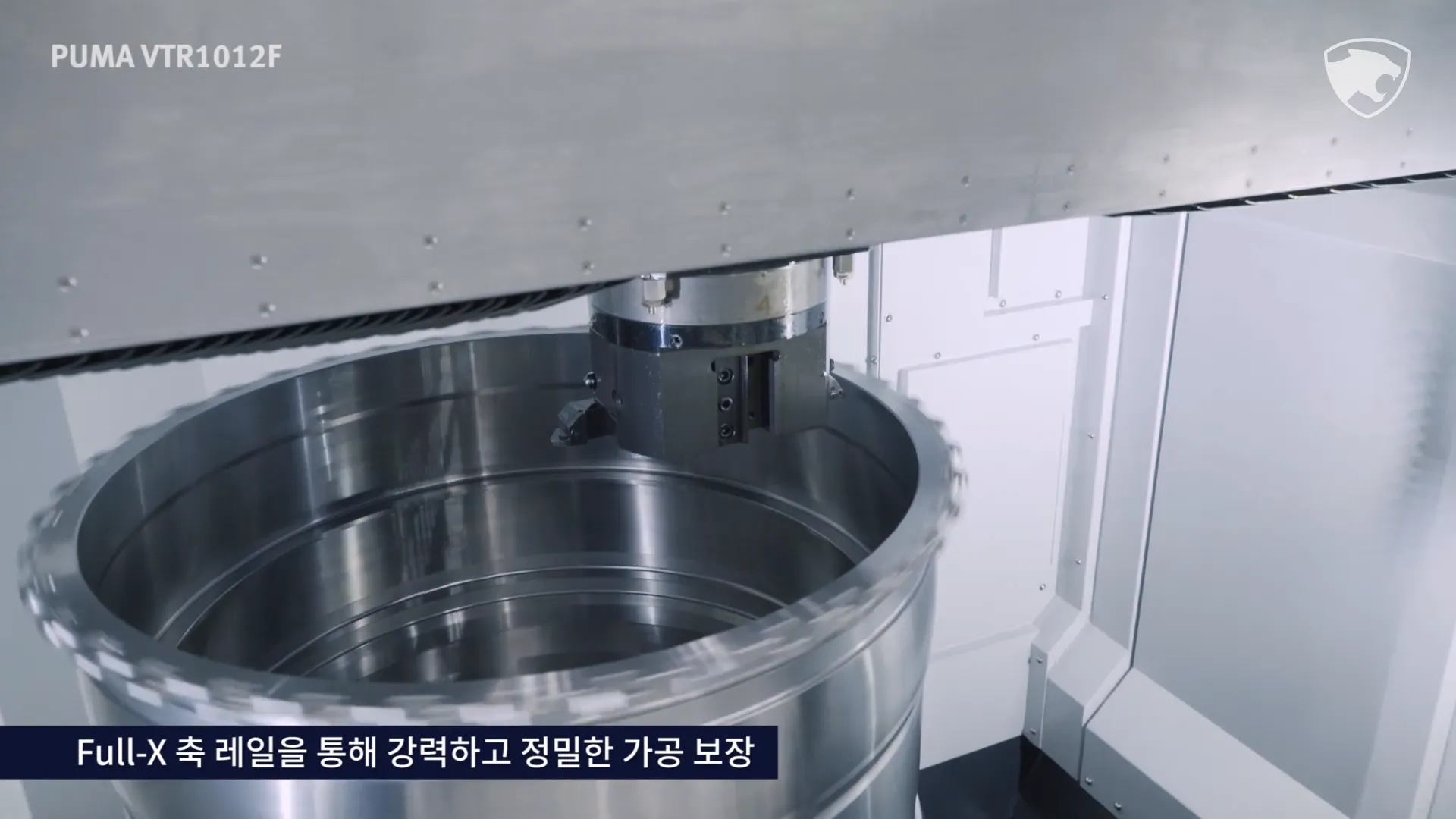

7. Высокая точность за счёт линейных шкал
На осях X и Z установлены абсолютные линейные энкодеры (оптические линейки), обеспечивающие позиционирование с микронной точностью даже при изменении температуры и длительных циклах работы.
Преимущество: стабильная точность на протяжении всего срока службы оборудования
8. Удобство обслуживания и эргономика
Конструкция внутренней подножки (Internal Foot Rest) облегчает обслуживание, а компактный корпус обеспечивает удобный доступ к зоне загрузки и техобслуживания.
Преимущество: повышение безопасности и сокращение простоев при обслуживании
9. Современная система управления FANUC i Plus
Панель FANUC i Plus оснащена 15-дюймовым экраном, QWERTY-клавиатурой, сенсорным интерфейсом iHMI и USB-портами.
Это повышает удобство работы оператора, ускоряет ввод данных и снижает вероятность ошибок.
Преимущество: современный интерфейс, адаптированный под сложные токарные циклы и графическое моделирование
Итог:
Doosan PUMA VTR1012F — это тяжёлый карусельный токарный центр нового поколения, созданный для непрерывной и надёжной работы с крупногабаритными заготовками.
Благодаря конструкции Box-in-Box, направляющим RAM 260×260 мм, шпинделю 12 000+ Н·м и системе Ram Indexing на 4 инструмента, станок обеспечивает максимальную производительность и точность при минимальных простоях.
Если вы ищете надёжное решение для обработки деталей большой массы и диаметра — Doosan VTR1012F станет опорой вашего производства.
Наши специалисты помогут подобрать оптимальную комплектацию и подготовят индивидуальное технико-коммерческое предложение.
| Серия | VTR |
| Модель | VTR1012F |
| Система ЧПУ | DN Solutions FANUC i Plus |
| Перемещения | |
|---|---|
| Ось X (мм) | 1425 |
| Ось Z (мм) | 700 |
| Максимальный диаметр над станиной (мм) | 1350 |
| Максимальный диаметр над суппортом (мм) | 1250 |
| Шпиндель | |
| Тип передачи | 2ст редуктор |
| Частота вращения (об/мин) | 600 |
| Мощность двигателя (кВт) | 37 / 45 |
| Крутящий момент (пост \ 30 мин) (Нм) | 12354 |
| Количество ступеней коробки скоростей (шт) | 2 |
| Диаметр подшипника шпинделя, внешний (мм) | 200 |
| Подачи | |
| Холостой ход по осям X\Y\Z\W(м/мин) | 20 /-/ 20 |

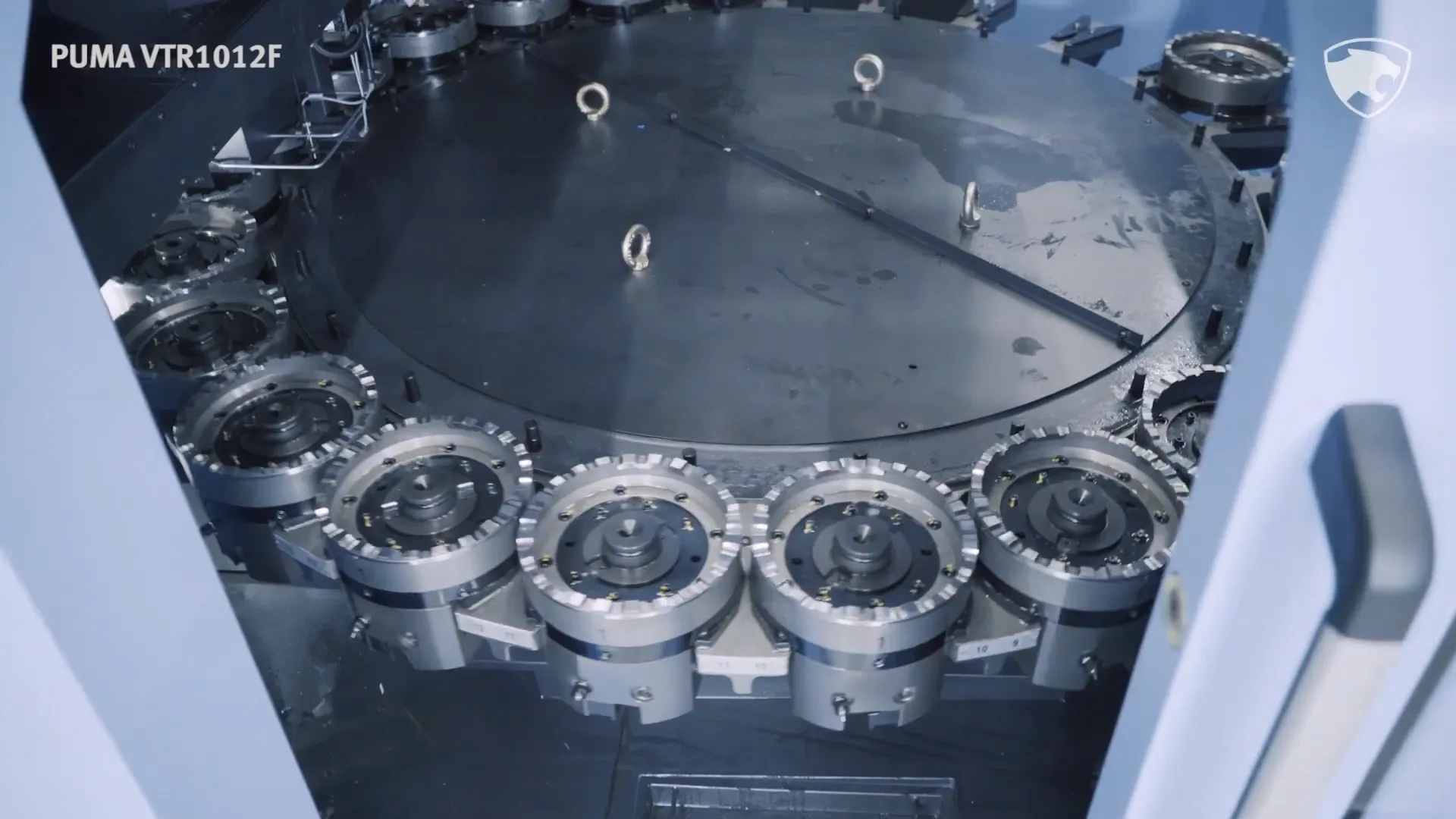

| Магазин инструмента | |

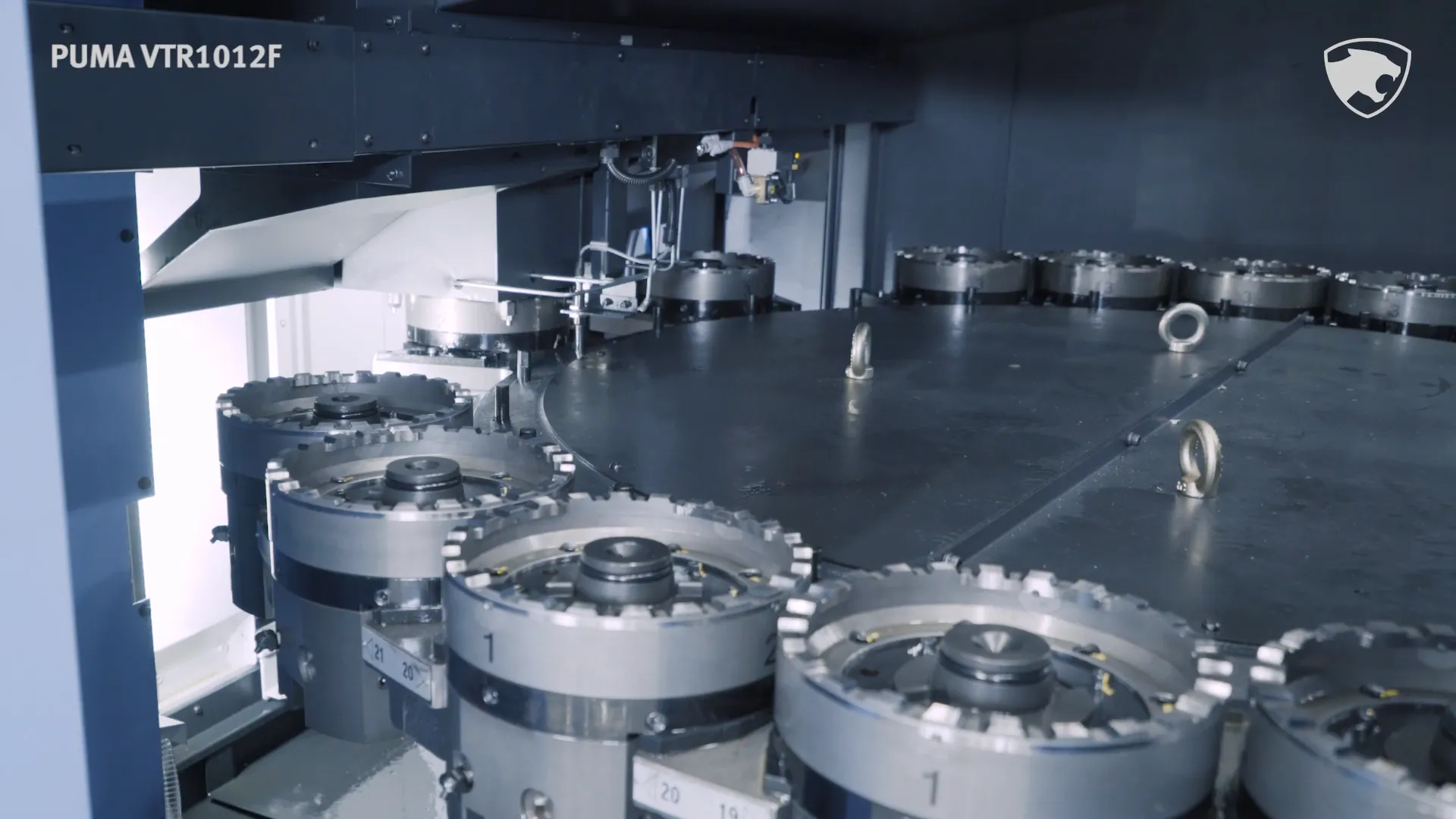

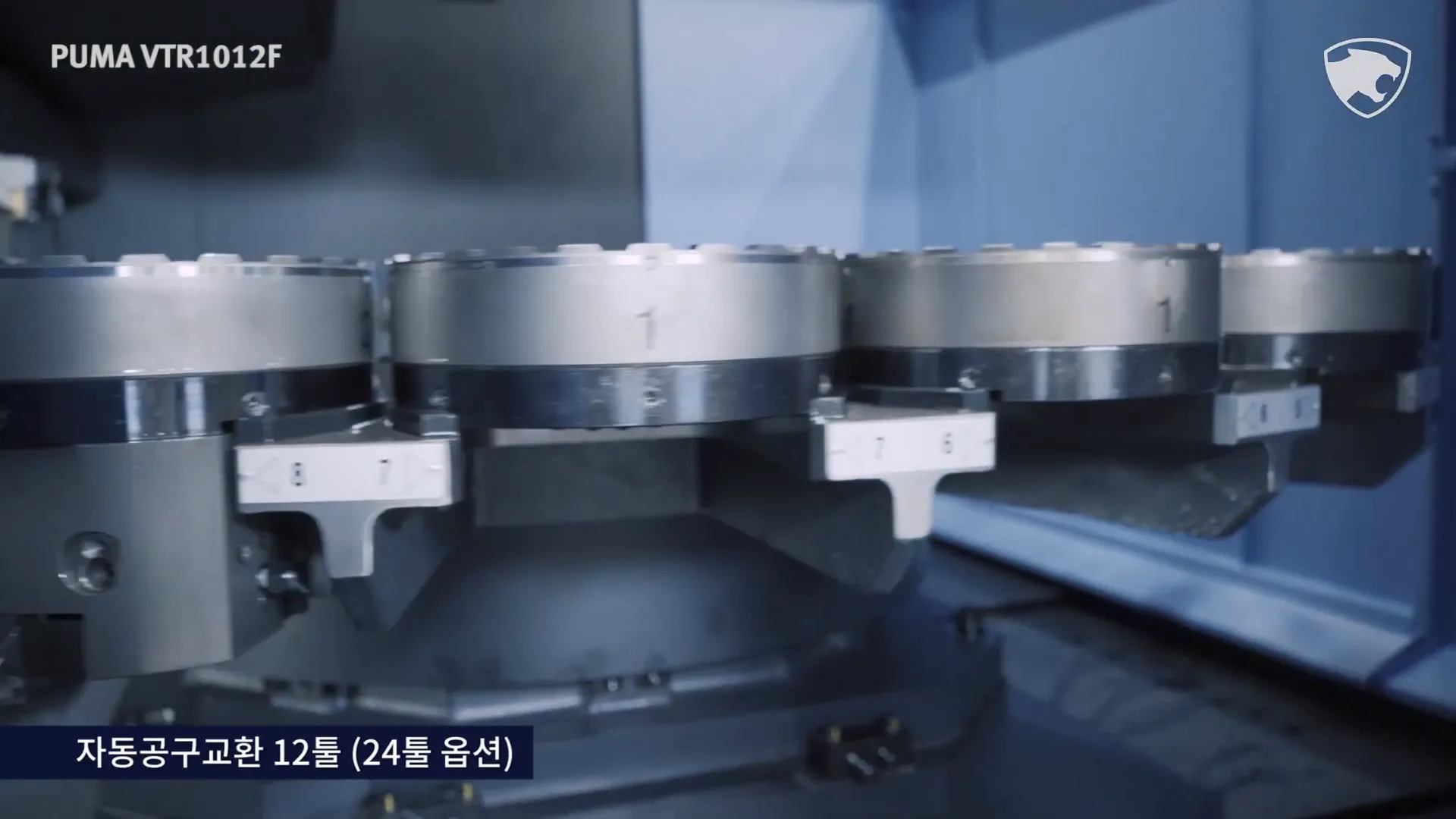

| Количество позиций (шт) | 12 |
| Максимальный вылет (мм) | 500 |
| Время смены И-И (с) | 4 |
| Инструментальная система | |
| Тип системы | Ползун |
| Сечение ползуна, мм | 260 |
| Тип привода | электромеханический |
| Количество инструмента (шт) | 12 |
| Частота вращения фрезерного шпинделя (об/мин) | 4000 |
| Сечение державки (мм) | 32 |
| Время смены (сек.) | 0.25 |
| Общие параметры | |
| Потребляемая мощность (КВА) | 112 |
| Масса станка (кг) | 26000 |
| Габариты занимаемой площади (мм) | 4990 х 3703 |
| Высота (мм) | 4766 |
| Тип направляющих | Скольжения |

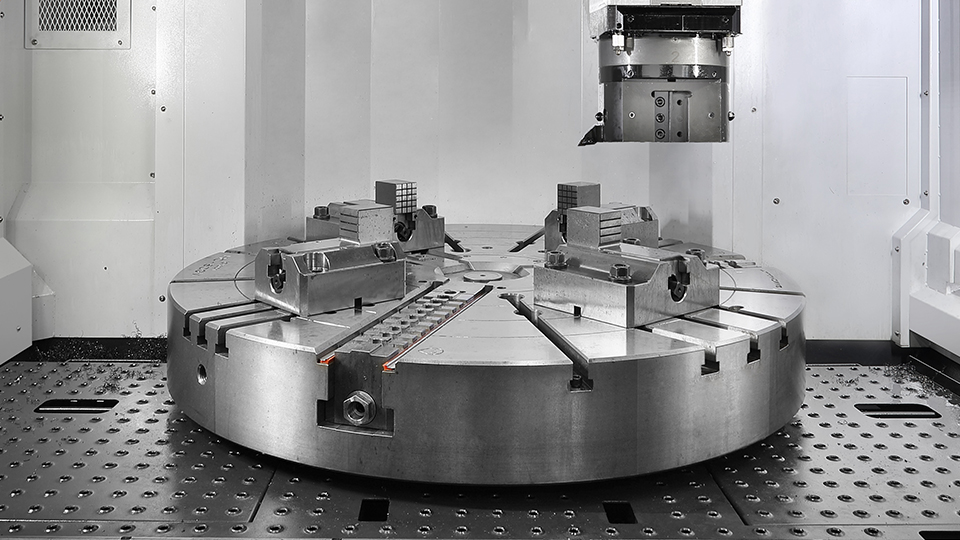

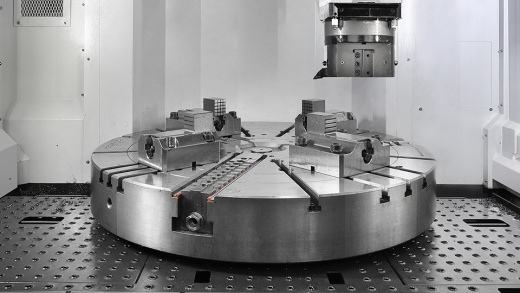

| Диаметр планшайбы, мм | 1000 |
| Грузоподъемность планшайбы, кг | 6000 |
