Токарно-карусельный станок с ЧПУ VTR1216, Doosan, Корея

DOOSAN PUMA VTR1216 — тяжёлый вертикально-токарный центр для обработки крупногабаритных деталей с высокой точностью

Общее описание и назначение

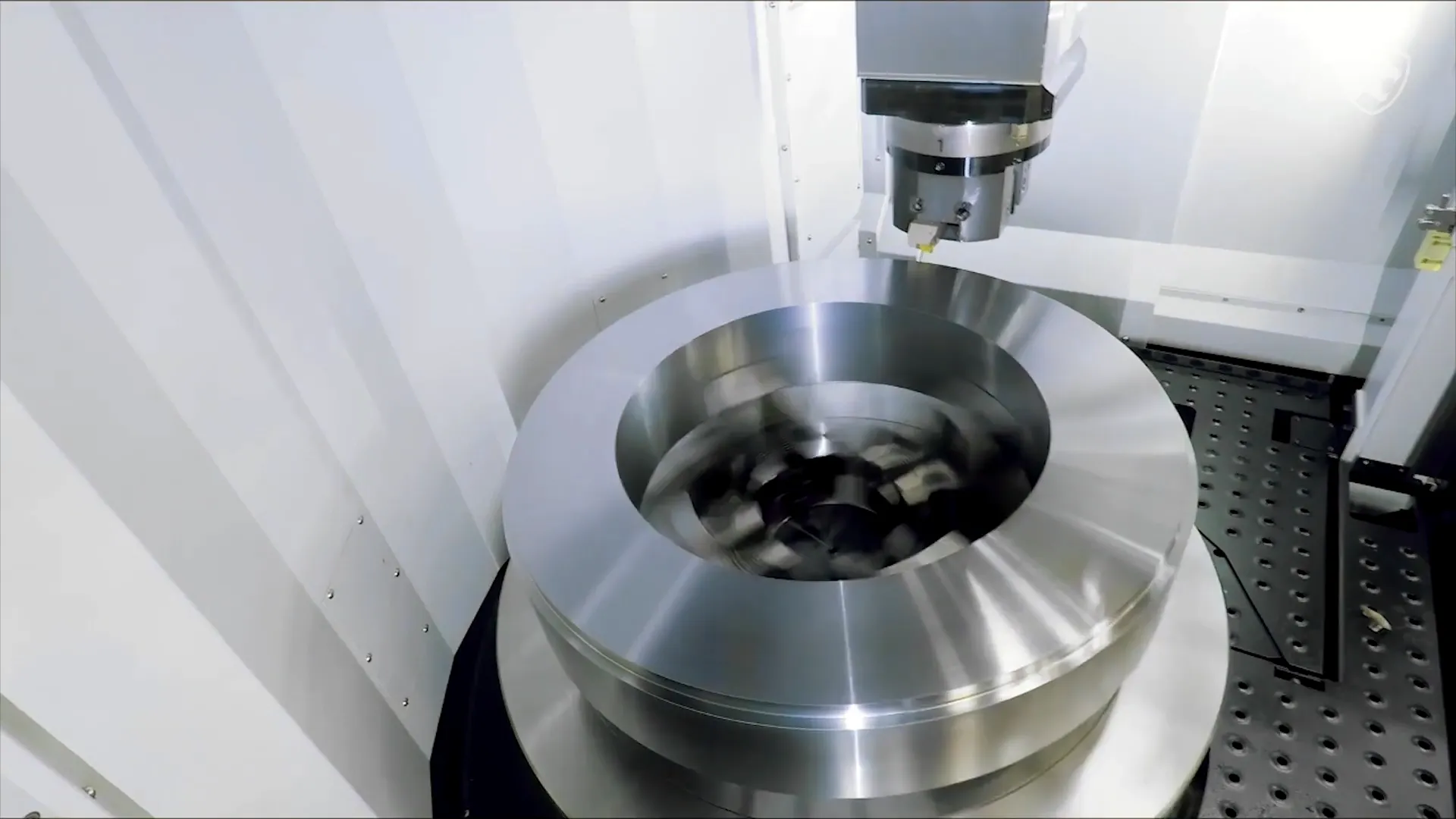

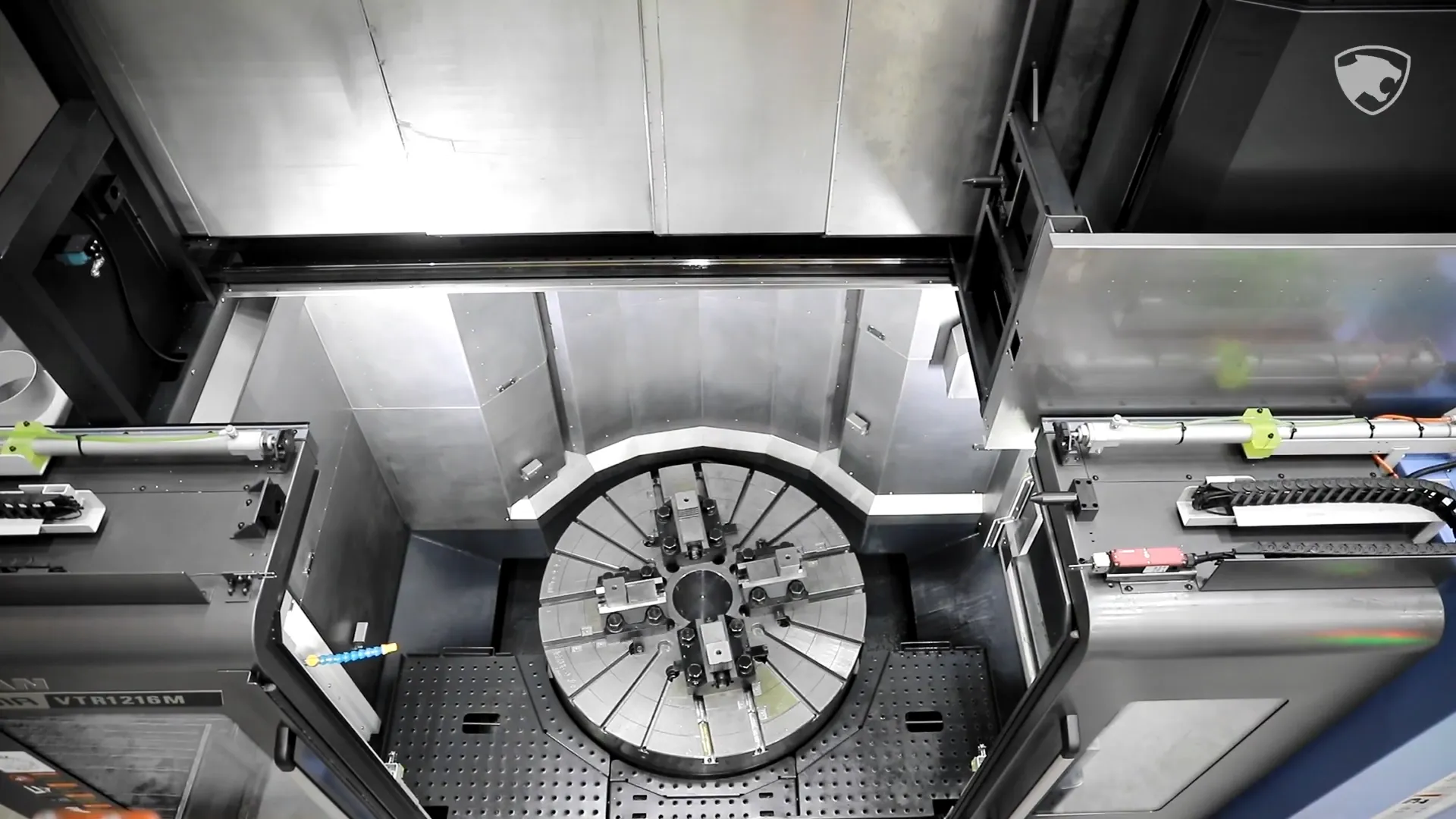

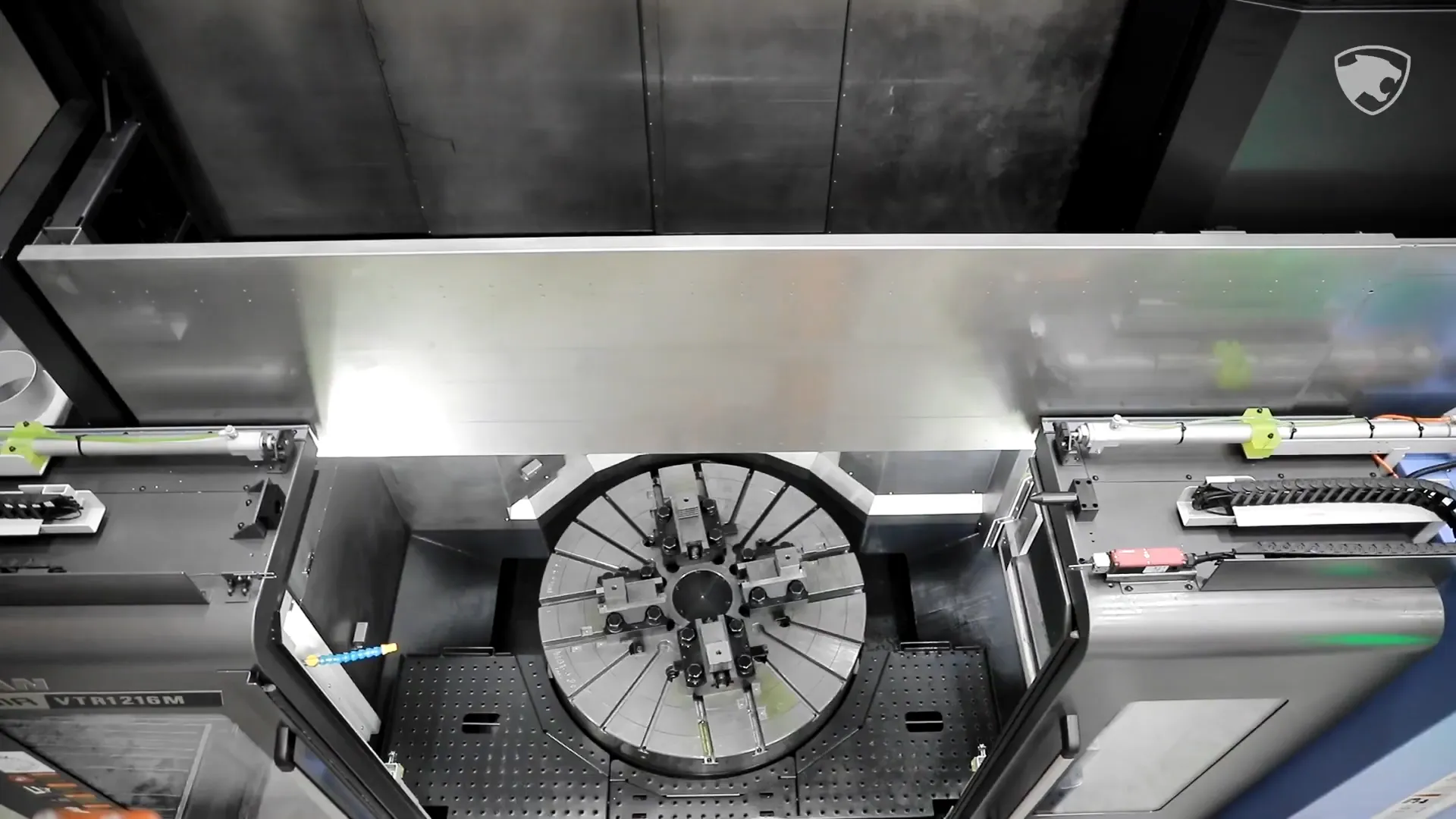

Doosan PUMA VTR1216 — это мощный вертикально-токарный станок с ЧПУ рамного типа (Ram-Type Vertical Turning Center), разработанный для обработки крупногабаритных деталей диаметром до 1600 мм и высотой до 1250 мм.
Станок сконструирован по принципу Box-in-Box с массивной колонной и ползуном 260 × 260 мм, что обеспечивает непревзойдённую жёсткость при глубокой и тяжёлой токарной обработке.

Модель VTR1216 ориентирована на предприятия тяжёлого машиностроения, энергетики, судостроения, редукторостроения и транспортного машиностроения — везде, где требуется обработка массивных корпусов, фланцев, дисков и крышек подшипниковых узлов с высокой точностью и стабильностью.

Ключевые преимущества и конструктивные особенности

1. Максимальная жёсткость и термостабильность конструкции

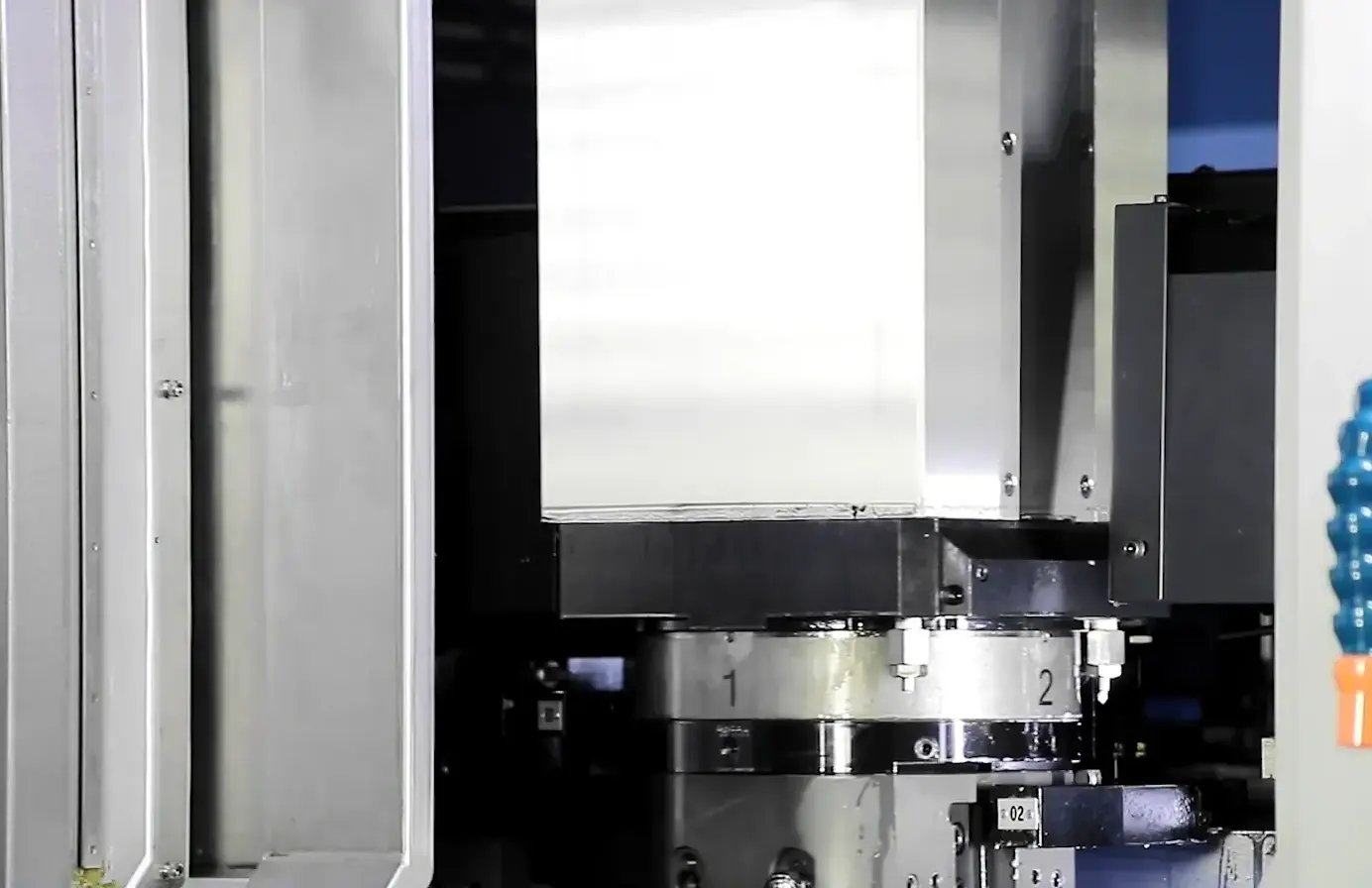

Структура Box-in-Box и направляющая RAM 260 × 260 мм формируют чрезвычайно жёсткий контур с минимальными вибрациями.
Это позволяет вести тяжёлую обработку с большими съёмами без потери точности и устойчивости.
Массивная станина и оптимизированная система отвода тепла обеспечивают стабильную геометрию даже при длительных циклах.

2. Мощный шпиндель с высоким крутящим моментом

Основной шпиндель развивает скорость до 400 об/мин, мощность до 75 кВт и крутящий момент 31 997 Н·м (опция High Torque при увеличении мощности главного двигателя).
Эта конфигурация обеспечивает надёжную работу при обработке заготовок весом до 8 000 кг и позволяет вести черновое и чистовое точение в одном установе.

Преимущество: высокая тяговая характеристика даже на низких оборотах — оптимально для крупногабаритных деталей из нержавеющих, жаропрочных и легированных сталей

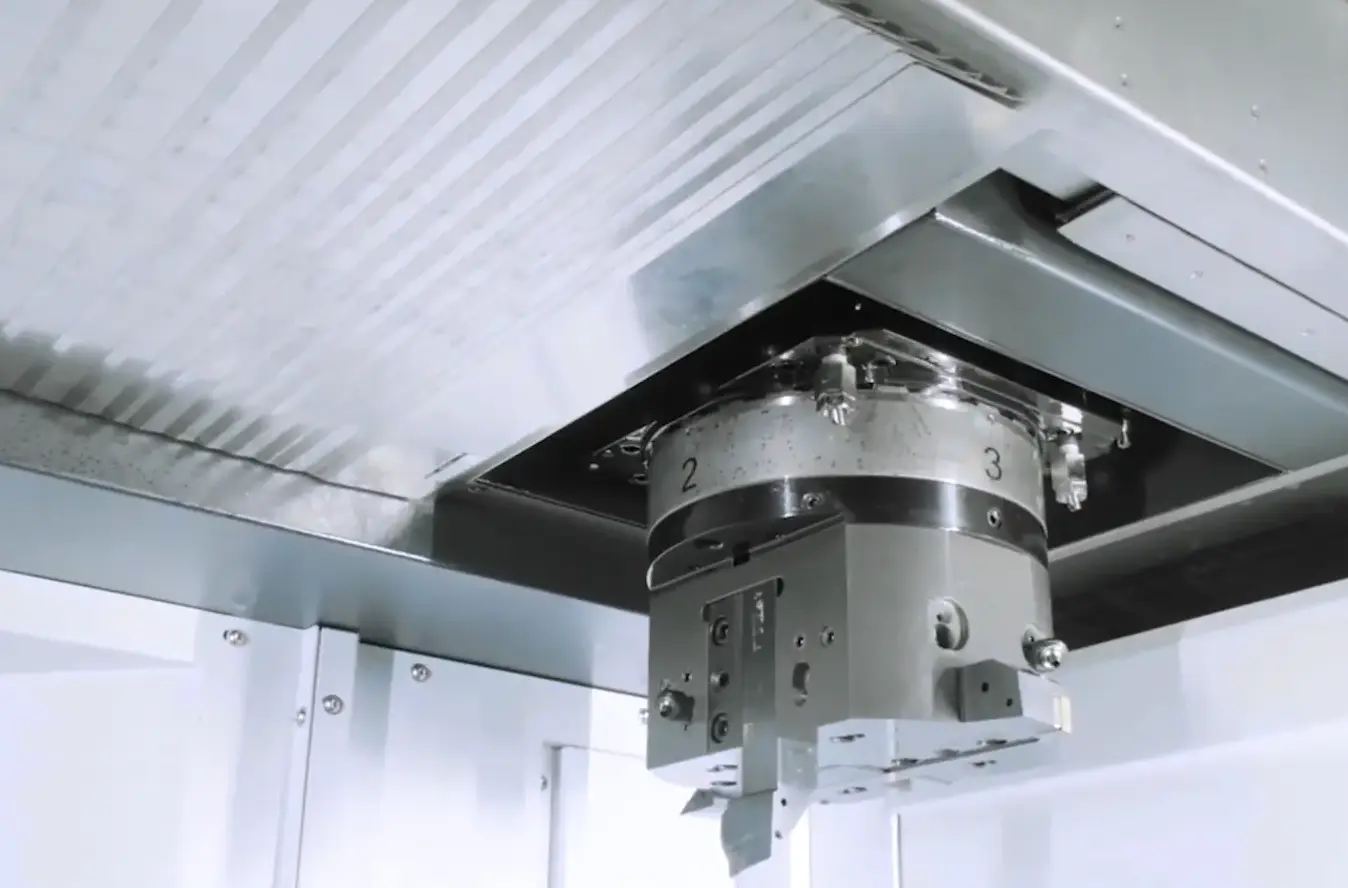

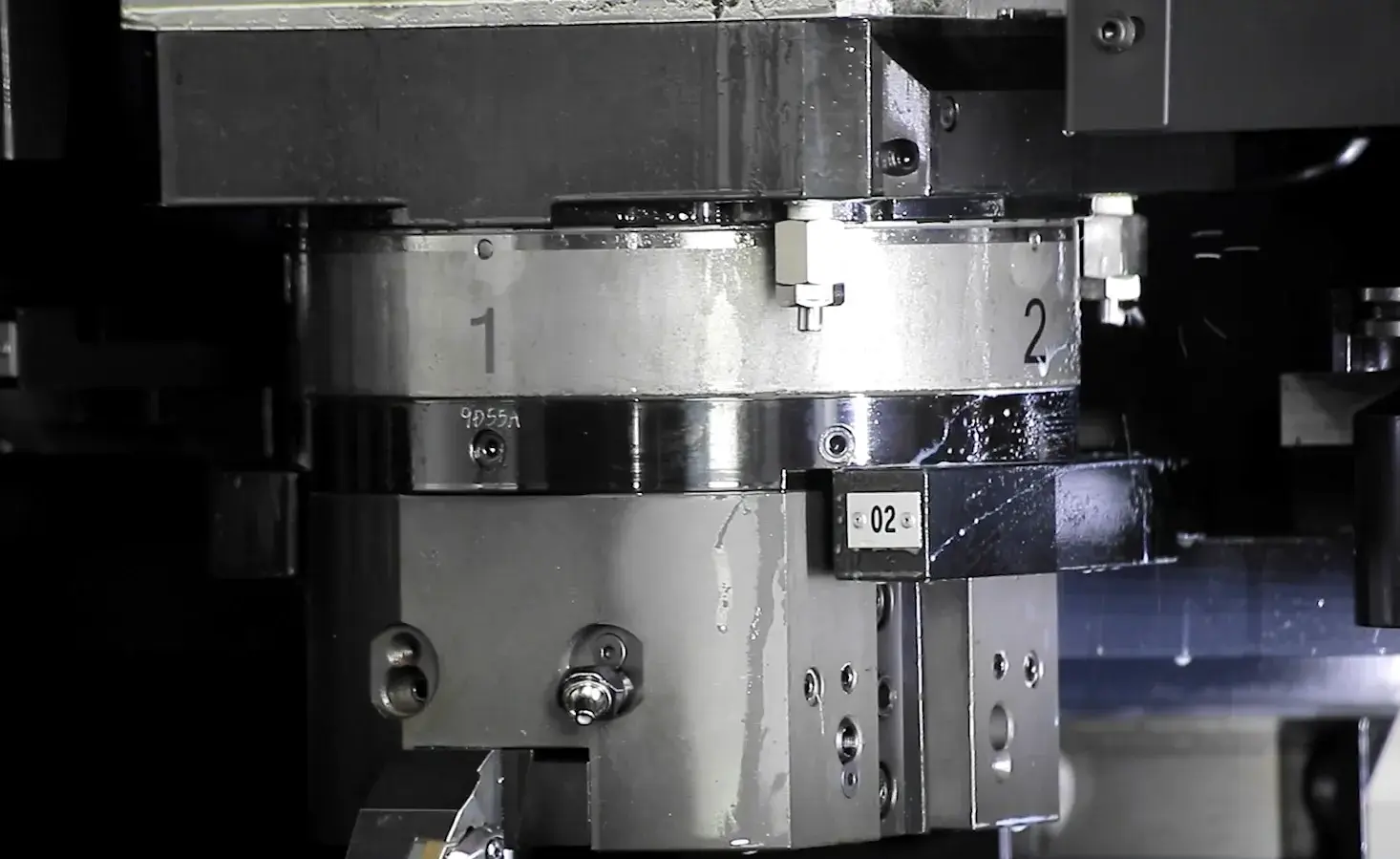

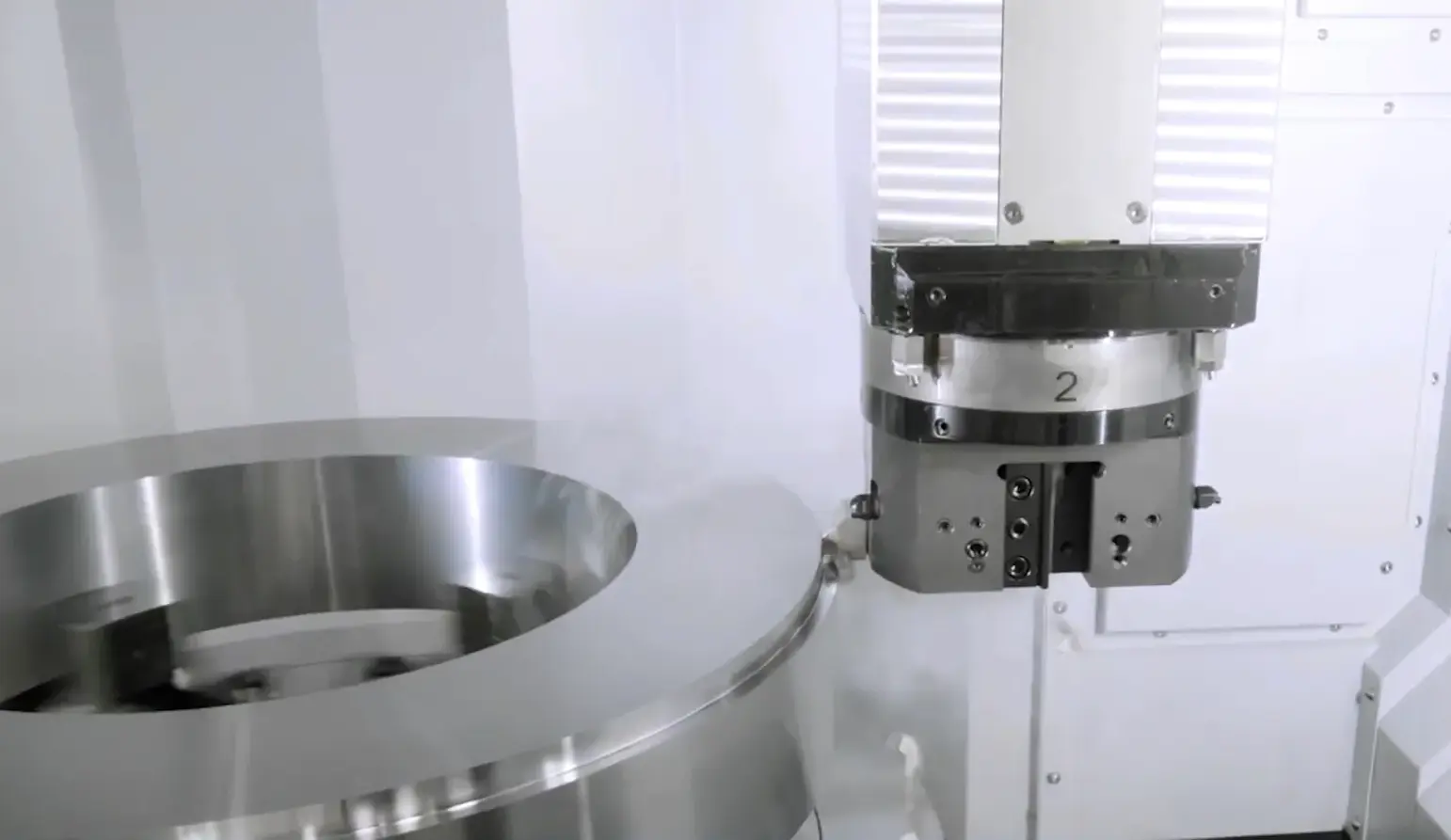

3. Индексируемая система держателя инструмента (RAM Indexing)

Уникальное решение DN Solutions — поворотная RAM-головка с четырьмя позициями под инструмент, что позволяет использовать до 4 резцов без обращения к автоматическому сменщику.

Преимущество: экономия времени между операциями и увеличение реальной производительности на 15–20 % при серийной обработке

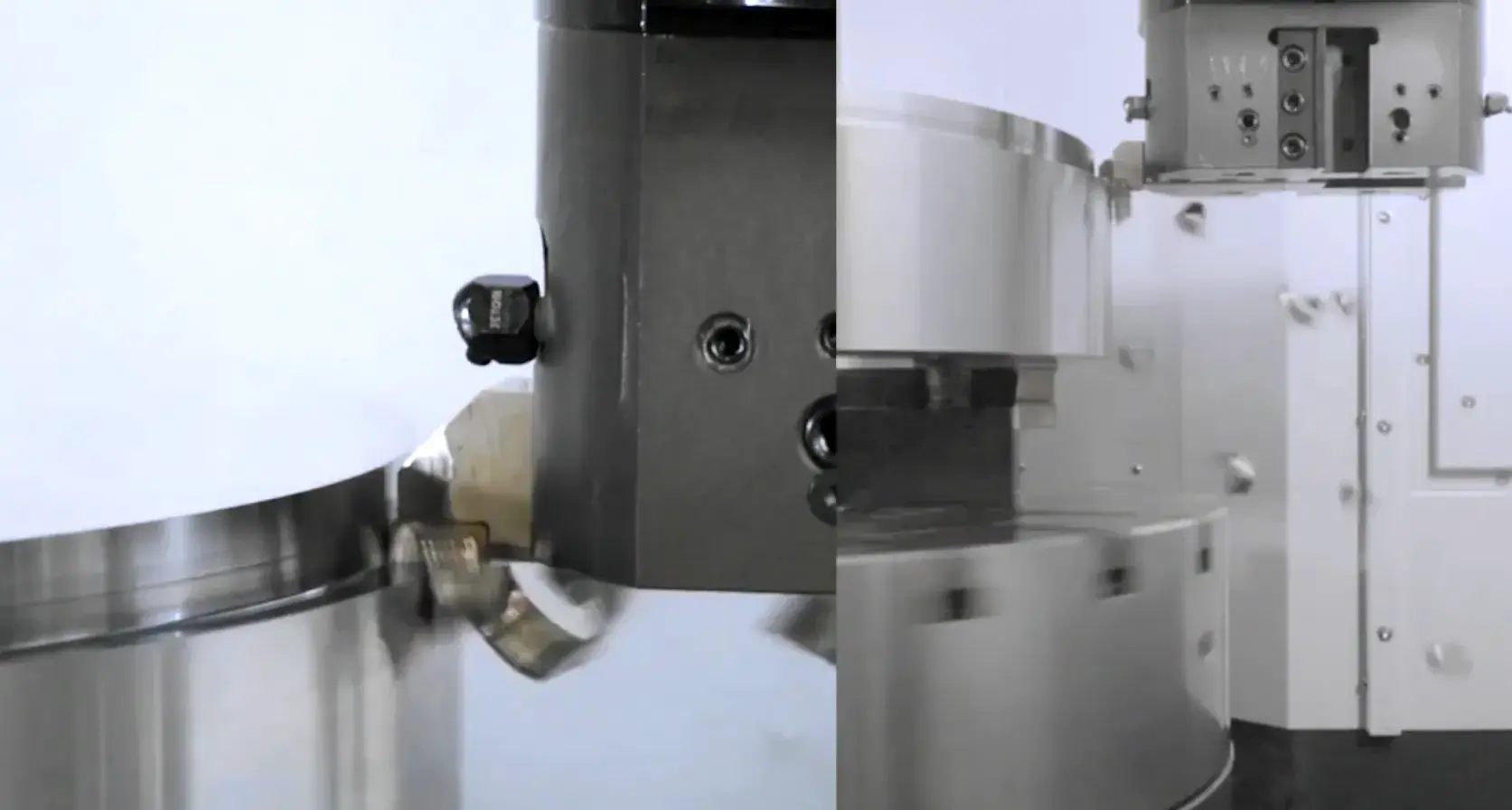

4. Усиленный зажим инструмента и повышенная надёжность

Система гидрозажима обеспечивает усилие 78,5 кН при точении, что исключает смещение инструмента под нагрузкой и продлевает срок службы державок.

Преимущество: стабильное качество поверхности и повторяемость размеров даже при тяжёлых резах

5. Автоматическая смена инструмента (ATC)

Автоматический магазин рассчитан на 12 инструментов (опция до 24), с временем индексации первой позиции — 4 с.

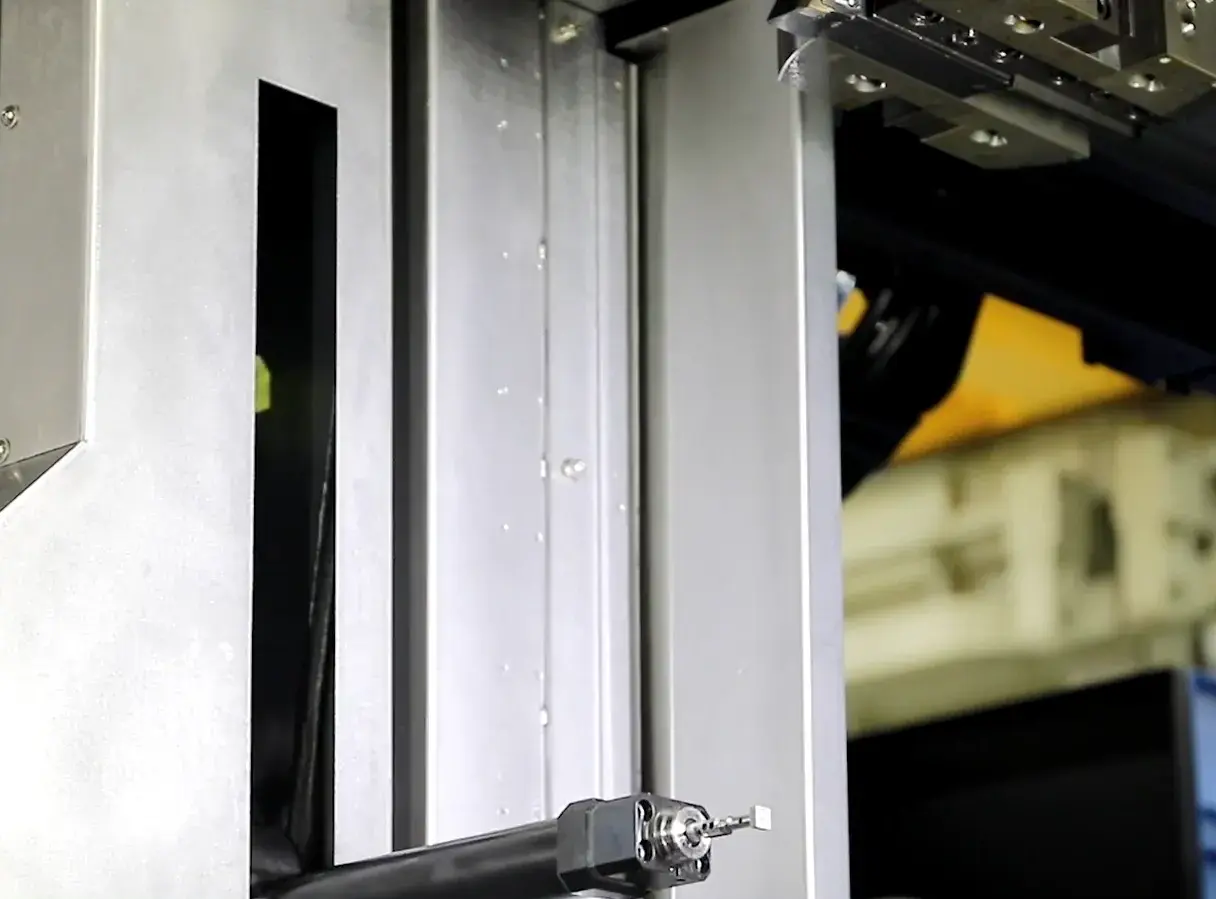

Максимальная длина вертикального инструмента — 590 мм, горизонтального — 150 мм.

Преимущество: удобство при работе с длинными расточными резцами, упрощённая адаптация под разные типы деталей

6. Эффективное охлаждение и удаление стружки

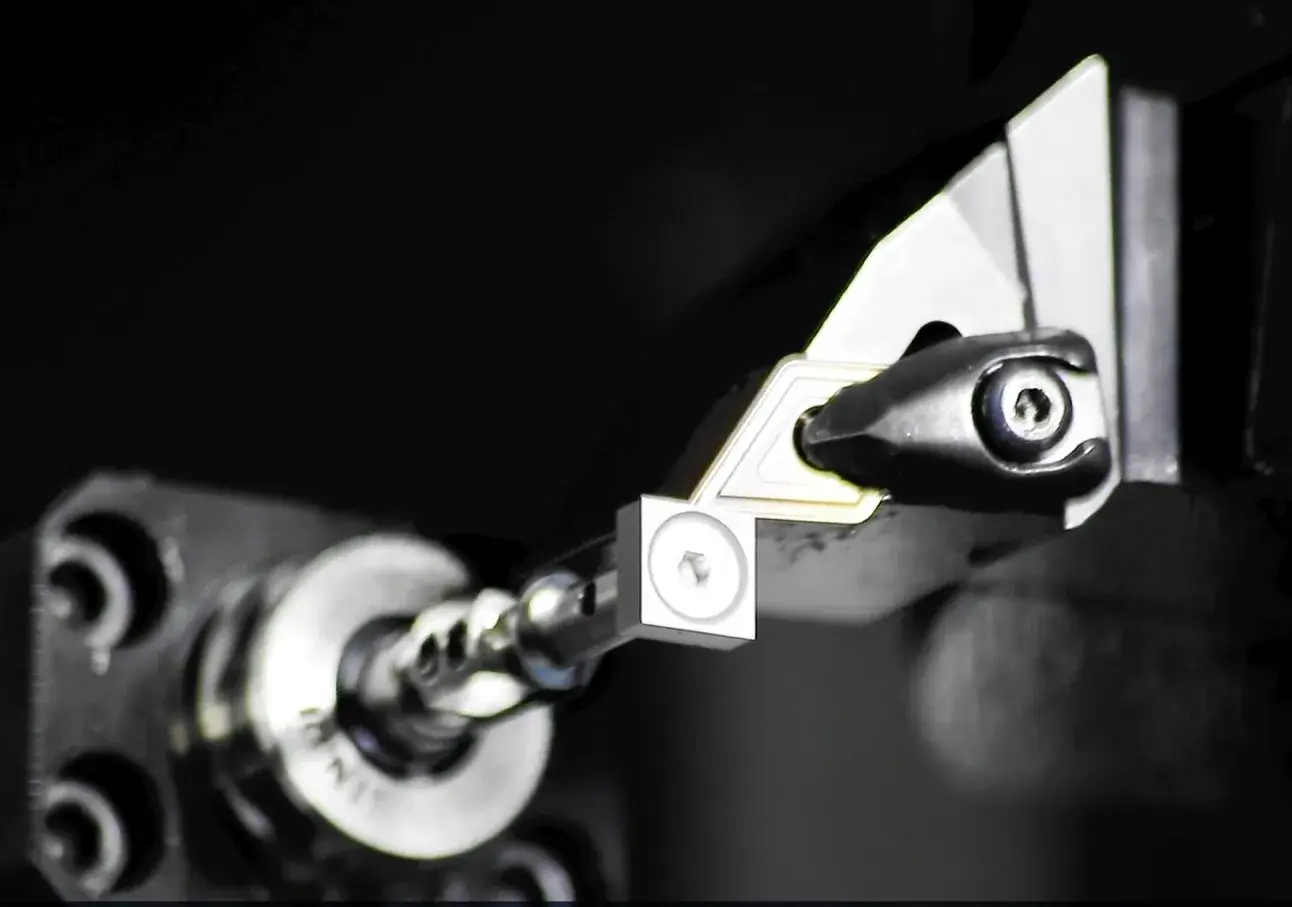

Опциональная система черезинструментальной подачи СОЖ (TTC) с давлением до 150 бар обеспечивает надёжное охлаждение режущей кромки и стабильное качество обработки даже на трудных материалах (Inconel, титан, SUS).

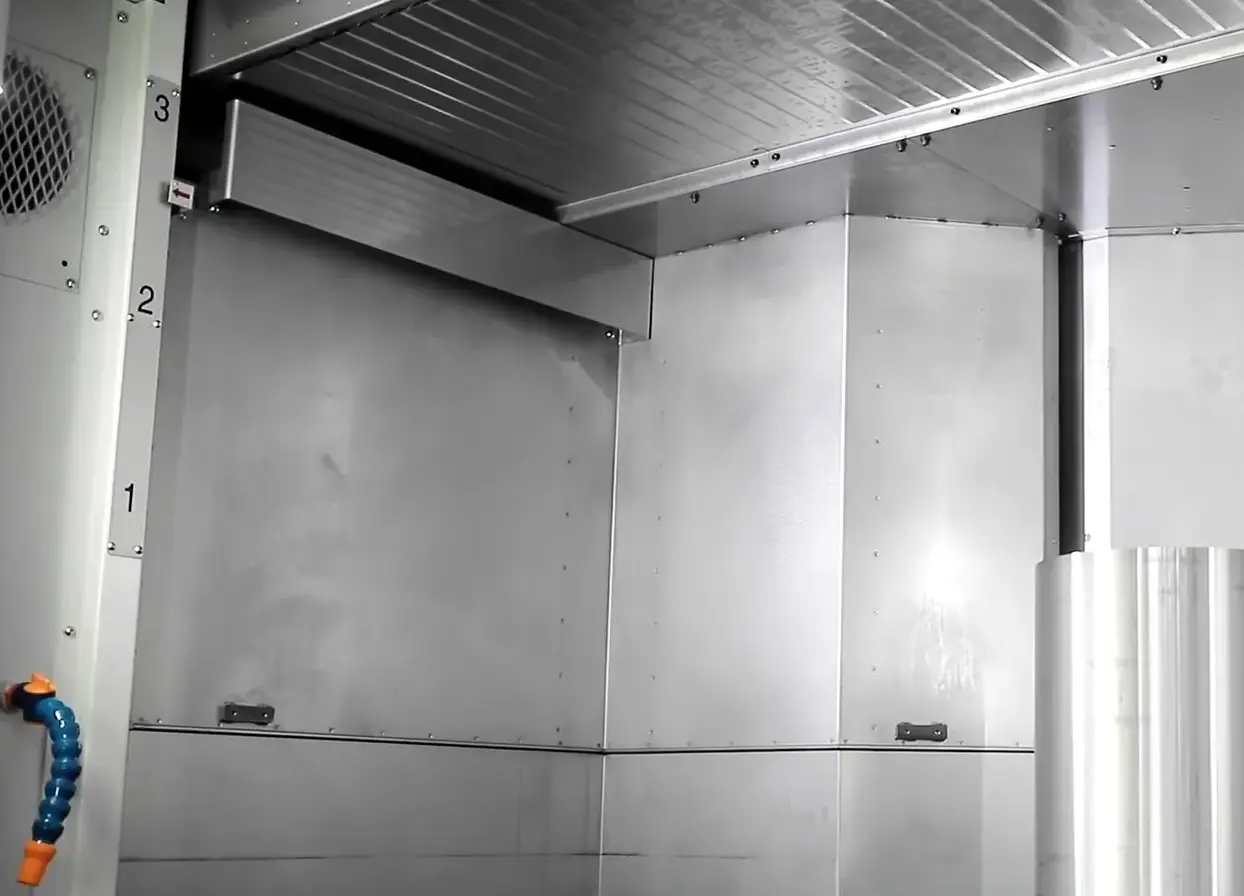

Двухпоточная система удаления стружки исключает забивание зоны резания.

Преимущество: чистая зона обработки, меньше простоев и стабильная температура инструмента

7. Точная система позиционирования

Абсолютные линейные шкалы (Оптические линейки) на осях X и Z и оптические энкодеры на оси C гарантируют микронную точность позиционирования и повторяемость в долгосрочной эксплуатации.

Преимущество: уверенная стабильность при серийной и автоматизированной работе

8. Современная ЧПУ-система DN Solutions Fanuc i Plus

Панель управления оснащена 15-дюймовым цветным дисплеем, клавиатурой QWERTY и сенсорным интерфейсом iHMI.
Система поддерживает горячие клавиши, USB и PCMCIA-порты, а также визуализацию рабочих циклов в реальном времени.

Преимущество: эргономичный интерфейс, сокращение времени программирования и настройка без сложных параметров

Итог

Doosan PUMA VTR1216 — это промышленный токарно-карусельный центр нового поколения, объединяющий высокую жёсткость, мощность и интеллектуальную мехатронику DN Solutions.
Он создан для тяжёлых условий работы, где надёжность и точность важнее всего.
Благодаря конструкции Box-in-Box, ползуну 260×260 мм, шпинделю 75 кВт / 31 997 Н·м и интеллектуальной системе FANUC i Plus, станок обеспечивает максимальную производительность в своём классе.

Если вы ищете решение для обработки массивных деталей с высокой точностью и минимальными простоями —
Doosan VTR1216 станет вашим эталоном надёжности.
Наши специалисты помогут рассчитать оптимальную комплектацию и подготовят персональное технико-коммерческое предложение.
