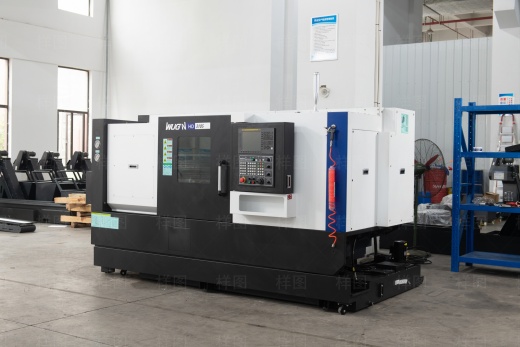

Токарный станок с ЧПУ HD3105M предназначен для выполнения широкого спектра токарных и частично фрезерных работ. Он подходит для обработки заготовок средних и крупных размеров, включая изделия типа валов и дисков как простых, так и сложных конструкций. Направляющие скольжения в конструкции станины позволяют выполнять операции чернового и чистового точения, сверления, растачивания, зенкования и зенкерования, а также обрабатывать цилиндрические, конические и ступенчатые тела вращения с большим припуском.
Токарный станок с ЧПУ HD3105M предназначен для выполнения широкого спектра токарных и частично фрезерных работ. Он подходит для обработки заготовок средних и крупных размеров, включая изделия типа валов и дисков как простых, так и сложных конструкций. Направляющие скольжения в конструкции станины позволяют выполнять операции чернового и чистового точения, сверления, растачивания, зенкования и зенкерования, а также обрабатывать цилиндрические, конические и ступенчатые тела вращения с большим припуском.
Кроме того, на станке возможно нарезать резьбу, а с использованием фрезерного шпинделя – обрабатывать уступы, лыски и сверлить внецентровые отверстия. Станок может быть укомплектован системами подачи прутка (барфидером), что делает его подходящим для крупносерийного производства автомобильных запчастей, фитингов и деталей для строительной техники, а также для медицинского оборудования и применения в аэрокосмической промышленности.
Преимущества и выгоды:
-
Масса станка до 6100 кг и наличие ребер жесткости у цельнолитой станины позволяют выдерживать высокие нагрузки, обеспечивают гашение вибраций при обработке деталей, увеличивают жесткость, устойчивость к деформациям от изгибающих усилий, точность станка и стабильность в работе в соответствии с заводскими параметрами.
-
Суппорт прилегают к направляющим скольжения в 6 плоскостях (точках). Тип скольжения обеспечивает гашение вибрации при обработке на тяжелых режимах резания, как следствие высокую стабильность процесса.
-
Шариковинтовая передача с преднатягом для перемещения рабочих органов класса С3 высокой жесткости обеспечивает высокую плавность и точность хода.
-
Основной шпиндель спроектирован по аналогии с конструкцией, используемой в более крупных машинах. Комбинация двойных цилиндрических роликовых подшипников и угловых контактных шариковых подшипников обеспечивает превосходную производительность при тяжелой резке. Кроме того, благодаря зубчатому ремню, который минимизирует шум и проблемы с проскальзыванием, повышается эффективность обработки.
-
Основным серводвигателем является двигатель FANUC мощностью 15/18.5 кВт. Этот мотор выделяется среди аналогов высоким качеством сборки, повышенной энергоэффективностью и низким уровнем тепловыделения, что обеспечивает длительную стабильную работу шпинделя. Крутящий момент при постоянной обработке (60 минут) составляет 380 Нм, что позволяет обрабатывать широкий спектр материалов, включая закаленные и жаропрочные сплавы с высоким содержанием никеля и титана.
-
Зарекомендованная система ЧПУ Fanuc 0i-ТF Plus привычна большинству операторов и наладчиков. Система обеспечивает точность, плавность подач и синхронизацию осей. Для контроля процессов обработки оператор он лайн может вывести диаграмму нагрузки на шпиндель, чтобы исключить возможные поломки инструмента или повышенный износ шпиндельного узла.
-
Приводная револьверная головка на 12 позиций BMT65 в стандарте с резцами сечением 25 мм и борштангой до 50 мм обеспечивает высокую жесткость и стабильности обработки для черновой и чистовой обработки. Скорость индексации между соседними позициями 0.45 сек. обеспечивает минимальное вспомогательное время. Фрезерная функция обеспечена двигателем 3.7/5.5 кВт, вращение осевых инструментов до 4000 об/мин. Цанга в блоках максимальная ER32 от 3 до 20 мм.
-
Величина ходов по осям X/Z - 260 / 730 мм позволяет обрабатывать изделия средних габаритов.
-
Задняя бабка гидравлического типа (МК5) перемещается по оси Z на 680 мм, пиноль (диаметр 100 мм) выдвигается на 120 мм, чем обеспечивает жесткую и быструю фиксацию длинномерных изделий по М-коду.
Заинтересовал токарный обрабатывающий центр с ЧПУ HD3105LM от WUGAN?
Специалисты нашей компании ответят на вопросы, уточнят необходимые детали и подготовят для вас ТКП.
| Серия | HD |
| Модель | HD3105LM |
| Система ЧПУ | FANUC 0i -TF Plus |
| Перемещения | |
|---|---|
| Ось X (мм) | 260 |
| Ось Z (мм) | 1350 |
| Максимальный диаметр над станиной (мм) | 740 |
| Максимальный диаметр над суппортом (мм) | 480 |
| Расстояние между центрами (мм) | 1253 |
| Шпиндель | |
| Частота вращения (об/мин) | 2800 |
| Мощность двигателя (кВт) | 15 / 18.5 |
| Количество ступеней коробки скоростей (шт) | бесступенчато |
| Проходное отверстие шпинделя (мм) | 91 |
| Токарный патрон, диаметр (мм) | 304 |
| Торец шпинделя (мм) | А2-8 |
| Крутящий момент шпинделя (Нм) | 381 |
| Максимальный диаметр обрабатываемого прутка (мм) | 74 |
| Подачи | |
| Рабочий ход по осям X\Y\Z\W (мм/мин) | 12000 \ - \ 12000 |
| Холостой ход по осям X\Y\Z\W(м/мин) | 30 \ - \ 24 |
| Общие параметры | |
| Объем бака СОЖ (л) | 180 |
| Потребляемая мощность (КВА) | 35 |
| Масса станка (кг) | 6100 |
| Габариты занимаемой площади (мм) | 4284 х 1817 |
| Высота (мм) | 1755 |
| Тип направляющих | Скольжения |
| Инструментальная система | |
| Тип системы | гидравлическая револьверная головка |
| Тип привода | гидравлический |
| Тип крепления блоков | BMT55 |
| Количество инструмента (шт) | 12 |
| Мощность фрезерного шпинделя (кВт) | 3.7/ 5.5 |
| Частота вращения фрезерного шпинделя (об/мин) | 4000 |
| Сечение державки (мм) | 25 |
| Время смены (сек.) | 0.15 |
| Задняя бабка | |
| Конус пиноли | МК5 |
| Диаметр пиноли (мм) | 100 |
| Ход пиноли (мм) | 120 |
| Ход задней бабки (мм) | 1253 |
