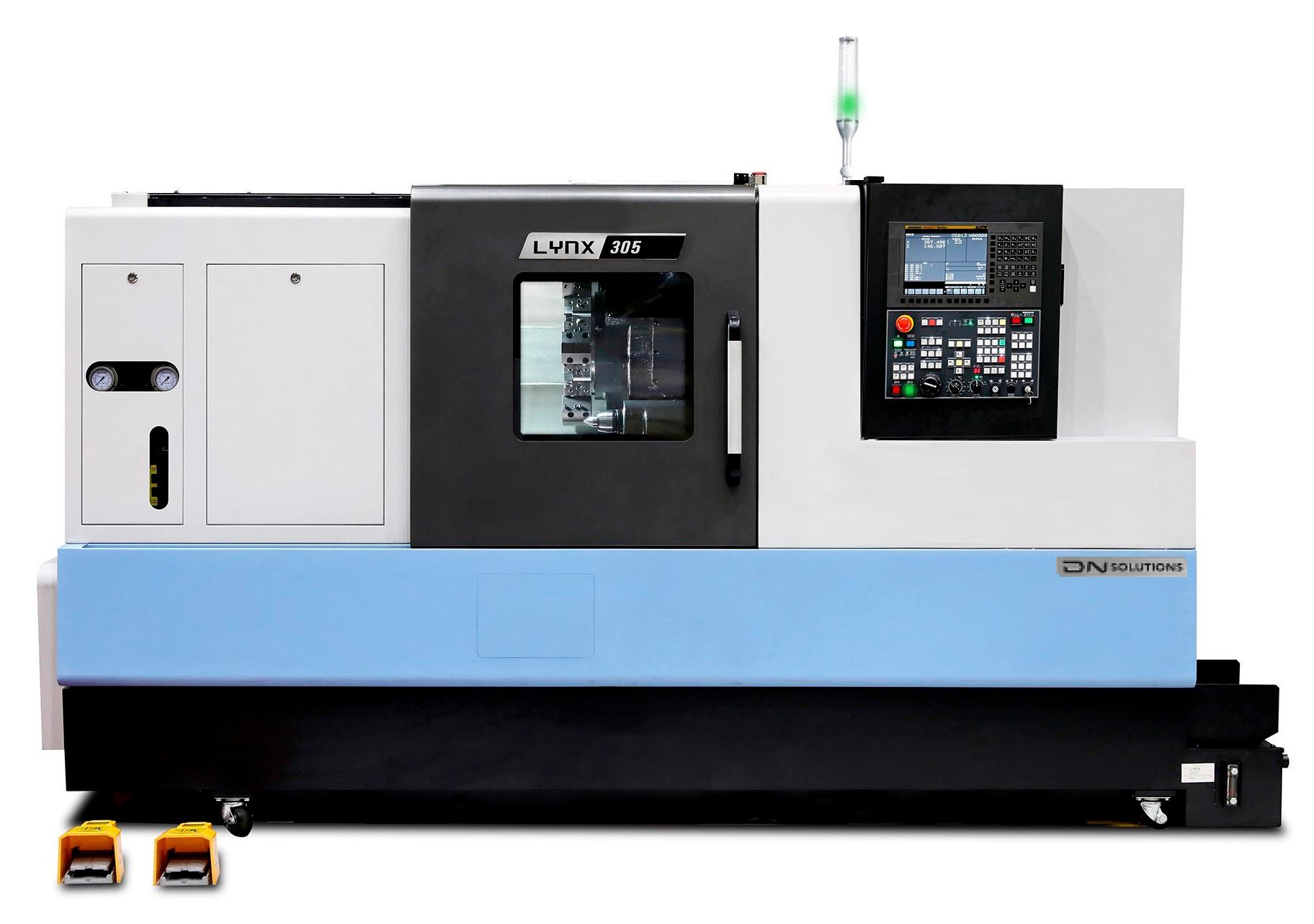

Lynx 305 — компактный токарный центр 2-осевой компоновки с 10-дюймовым патроном и рабочим диапазоном до Ø450 мм по диаметру и до 765 мм по длине. Машина спроектирована для стабильной как получистовой так и тяжелой черновой обработки в одну установку в условиях серийного и мелкосерийного производства.
Lynx 305 — компактный токарный центр 2-осевой компоновки с 10-дюймовым патроном и рабочим диапазоном до Ø450 мм по диаметру и до 765 мм по длине. Машина спроектирована для стабильной как получистовой так и тяжелой черновой обработки в одну установку в условиях серийного и мелкосерийного производства.
Топ-преимущество: Получайте возможности более крупного и дорогого оборудования, экономя каждое квадратное место в вашем цехе. Вы работаете с крупными деталями, не расширяя производственные площади.
Сферы применения в машиностроении
-
Оснастка и общемашиностроительные детали: фланцы, втулки, корпуса Ø до ~450 мм.
-
Автокомпоненты и редукторы: барабаны, ступицы, шкивы; серийная обработка с высокой повторяемостью.
-
Энергетика и приборостроение: кольца, крышки, детали КИП.
-
Контрактная металлообработка: универсальный станок под широкую номенклатуру заготовок 6–10" с запасом по длине до 765 мм
Ключевые преимущества:
- Шпиндельный узел и рабочая зона
Техническая выгода: Позволяет охватить до 90% типовых деталей среднего класса без перехода на крупные станки ЧПУ. Снижаются межстаночные маршруты и логистические издержки.
- Диапазон скоростей и мощность
Техническая выгода: Обеспечивает эффективный съем припуска на стандартных сталях 40-45 и нержавеющих сталях с сохранением стабильности процесса на получистовых операциях.
- Отверстие в тяговой трубе. Работа с прутком
Техническая выгода: Сокращение подготовительных операций и минимизация безвозвратных отходов материала при прутковой схеме работы. Барфидер приобретается отдельно.
- Жёсткость конструкции
Техническая выгода: Повышенная демпфирующая способность обеспечивает стабильность траектории при черновых и получистовых режимах, снижая износ режущего инструмента.

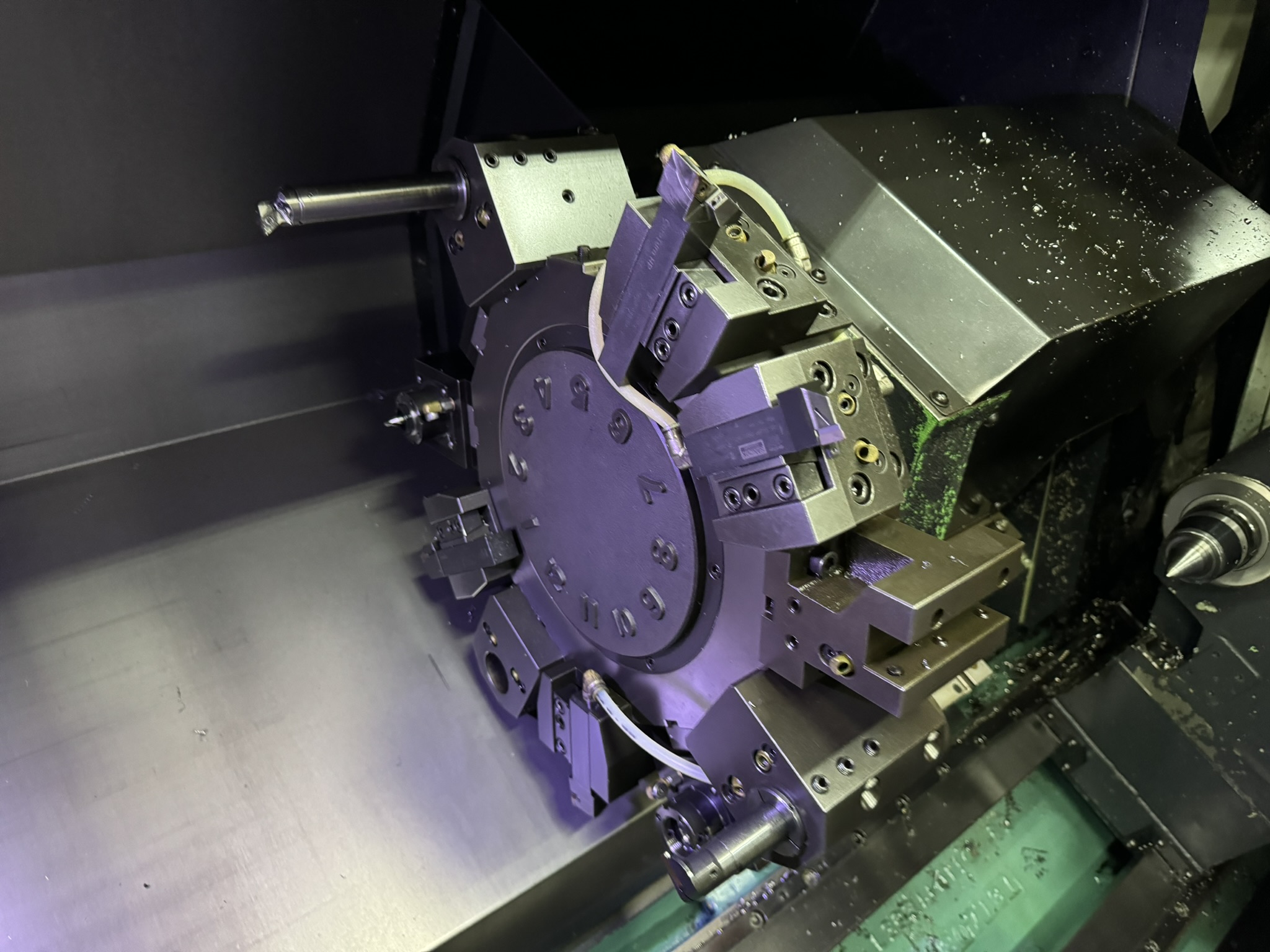

- Сервоприводная РГ ( BMT55P)
Техническая выгода: Сокращение вспомогательного времени и высокая повторяемость позиционирования. Для серий 50-200 шт деталей даёт ощутимый выигрыш в такте обработки.
- Длинно ходовая ось Z
Техническая выгода: Универсальность для обработки валов и корпусных деталей с технологическими припусками. Совместимость со стандартной оснасткой (3-/2-кулачковые патроны, задняя бабка) снижает потребность в переустановках между разным оборудованием.
- Базовая комплектация
Техническая выгода: Обеспечивает непрерывность цикла при обработке различных сталей и чугунов, исключая простои на удаление стружки и поддерживая стабильный тепловой режим работы станка.
- Система ЧПУ FANUC i/TF Plus
- Большие возможности в небольшом габарите
Если вас заинтересовал LYNX 305, вы можете запросить коммерческое предложение и получить всю подробную информацию по конфигурации, срокам, сервису и интеграции от наших специалистов отдела продаж.
| Серия | Lynx |
| Модель | Lynx 305 |
| Система ЧПУ | Fanuc 0i-TF Plus |
| Перемещения | |
|---|---|
| Ось X (мм) | 255 |
| Ось Z (мм) | 790 |
| Максимальный диаметр над станиной (мм) | 651 |
| Максимальный диаметр над суппортом (мм) | 461 |
| Расстояние между центрами (мм) | 765 |
| Шпиндель | |
| Число оборотов шпинделя с патроном (об/мин) | 3500 |
| Мощность двигателя (кВт) | 15/18.5 |
| Крутящий момент | 404 |
| Проходное отверстие шпинделя (мм) | 85 |
| Токарный патрон, диаметр (мм) | 250 |
| Торец шпинделя (мм) | А2-8 |
| Максимальный диаметр обрабатываемого прутка (мм) | 76 |
| Подачи | |
| Холостой ход по осям X\Y\Z\W(м/мин) | 24 \ - \ 30 |
| Магазин инструмента | |
| Время смены И-И (с) | . |
| Общие параметры | |
| Объем бака СОЖ (л) | 235 |
| Давление воздуха (кг) | 5-6 |
| Потребляемая мощность (КВА) | 26.3 |
| Масса станка (кг) | 4050 |
| Габариты занимаемой площади (мм) | 3410×1715×1785 |
| Тип направляющих | Качения |
| Инструментальная система | |
| Количество инструмента (шт) | 12 |
| Сечение державки (мм) | 25 |
| Точность позиционирования инструмента (мм) | 0.01 мм |
| Время смены (сек.) | 0.15 |
