PUMA 4005L — удлинённая версия базовой модели PUMA 4005, разработанная для обработки длинных деталей при сохранении всех преимуществ жёсткой конструкции и высокой мощности шпинделя.
Благодаря оси Z увеличенной до ≈ 2100 мм (в зависимости от конфигурации), машина уверенно справляется с валами, корпусами и другими вытянутыми заготовками, где критична геометрическая стабильность на длине.

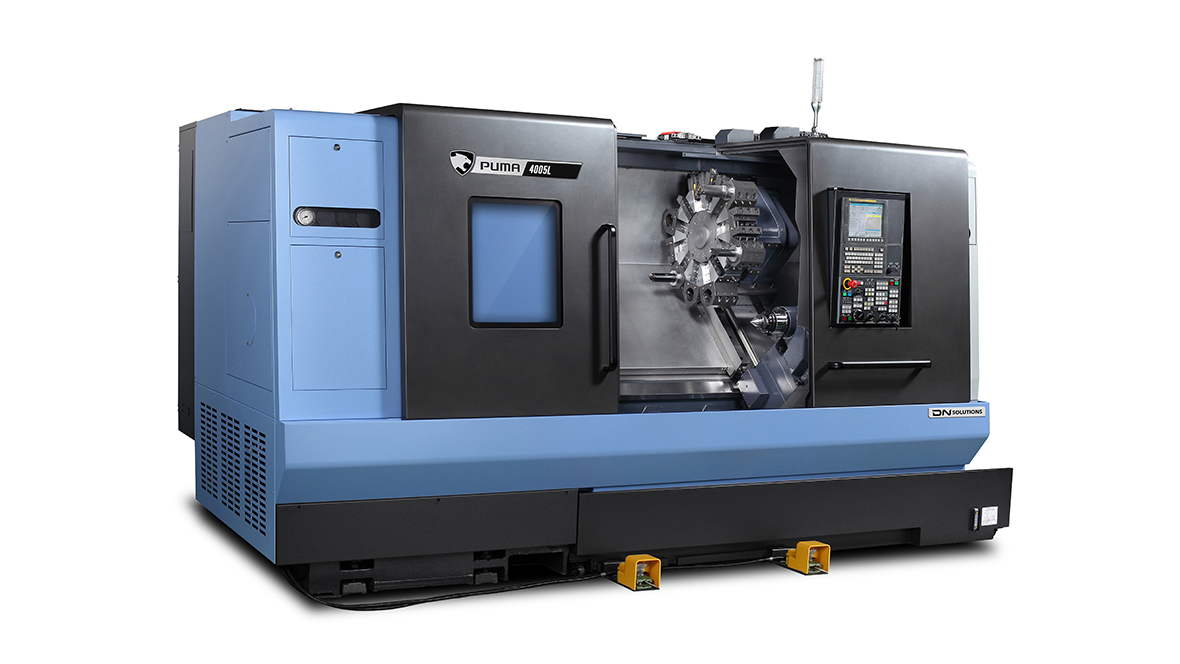

Doosan PUMA 4005L — тяжёлый токарный центр с удлинённой базой и направляющими скольжения
PUMA 4005L — удлинённая версия базовой модели PUMA 4005, разработанная для обработки длинных деталей при сохранении всех преимуществ жёсткой конструкции и высокой мощности шпинделя.
Благодаря оси Z увеличенной до ≈ 2100 мм (в зависимости от конфигурации), машина уверенно справляется с валами, корпусами и другими вытянутыми заготовками, где критична геометрическая стабильность на длине.
Топ-преимущество:
PUMA 4005L сочетает момент шпинделя 2379 Н·м с удлинённой зоной обработки, позволяя выполнять глубокие проходы и расточку на длине более 2 м без вибраций и потери размера — идеально для тяжёлых условий черновой и получистовой обработки.
Сферы применения
-
Энергомашиностроение и нефтегаз: корпуса насосов, вал-втулочные соединения, муфты.
-
Транспортное и редукторное производство: коленвалы, приводные и шлицевые валы.
-
Машиностроение и оснастка: длинные оправки, шпиндели, цилиндрические корпуса.
-
Серийная и контрактная обработка: детали длиной свыше 1000 мм с жёсткими требованиями по соосности.
Конструктивные преимущества
1. Удлинённая станина
Жёсткая база с увеличенным расстоянием между центрами — до ~2100 мм.
Результат: равномерное распределение нагрузок, отсутствие прогиба и вибраций при обработке длинных деталей.
2. Шпиндель высокой мощности
-
Мощность: 35 / 26 / 22 кВт
-
Крутящий момент: 2379 Н·м
-
Скорость вращения: до 2000 об/мин
-
Диаметр подшипника шпинделя: Ø 180 мм
Результат: уверенная работа на низких оборотах и высокий съём металла без потери стабильности.
3. Направляющие скольжения Box Way
Традиционные широкие направляющие обеспечивают демпфирование вибраций и долговечность при тяжёлых подачах.
Результат: точность при глубине резания до 10 мм и подаче до 0,5 мм/об — без риска «увода» инструмента.
4. Станина повышенной массы (~10 т)
Литая конструкция с низким центром тяжести и усиленными опорами.
Результат: стабильная геометрия на всей длине, отсутствие резонансных колебаний при больших режимах.
5. Револьверная головка BMT55/65P
-
10 позиций, время индексации 0,15 с/позиция.
-
Жёсткий гидрозажим и высокая повторяемость ±0,002 мм (X), ±0,003 мм (Z).
Результат: надёжная фиксация инструмента при большом вылете резца и стабильное качество поверхности.
6. Ускоренные ходы и диапазон перемещений
-
Перемещение X / Z: 352 / ≈ 2100 мм
-
Быстрые подачи X / Z: 16 / 20 м/мин
Результат: высокая скорость холостых перемещений при сохранении плавности и точности позиционирования.
7. Задняя бабка под длинные заготовки
-
Диаметр пиноли 100 мм, конус MT №6, ход 100 мм.
Результат: надёжная поддержка длинных деталей без биений, точная центровка по оси. -
Итог
Doosan PUMA 4005L — станок для тех, кто работает с крупными и длинными заготовками, где обычные центры теряют жёсткость и точность.
Он сочетает мощность тяжёлого шпинделя, направляющие Box Way и удлинённую зону обработки — идеальное решение для производства валов, корпусов, осей и энергетических компонентов.Если вас заинтересовала модель PUMA 4005L, запросите коммерческое предложение и получите полную информацию по комплектации, срокам поставки и сервисным возможностям от наших специалистов отдела продаж.
| Серия | PUMA |
| Модель | PUMA 4005L |
| Система ЧПУ | Fanuc 0i-TF Plus |
| Перемещения | |
|---|---|
| Ось X (мм) | 352 |
| Ось Z (мм) | 2155 |
| Максимальный диаметр над станиной (мм) | 790 |
| Максимальный диаметр над суппортом (мм) | 590 |
| Расстояние между центрами (мм) | 2092 |
| Шпиндель | |
| Число оборотов шпинделя с патроном (об/мин) | 2500 |
| Мощность двигателя (кВт) | 22 / 26 |
| Крутящий момент | 2379 |
| Проходное отверстие шпинделя (мм) | 130 |
| Токарный патрон, диаметр (мм) | 381 |
| Торец шпинделя (мм) | А2-11 |
| Максимальный диаметр обрабатываемого прутка (мм) | 116.5 |
| Подачи | |
| Холостой ход по осям X\Y\Z\W(м/мин) | 16 \ - \ 20 |
| Магазин инструмента | |
| Время смены И-И (с) | . |
| Общие параметры | |
| Давление воздуха (кг) | 5-6 |
| Потребляемая мощность (КВА) | 46 |
| Масса станка (кг) | 11400 |
| Габариты занимаемой площади (мм) | 5774x2275x2272 |
| Тип направляющих | Скольжения |
| Инструментальная система | |
| Количество инструмента (шт) | 12 |
| Сечение державки (мм) | 32 |
| Точность позиционирования инструмента (мм) | 0.01 мм |
| Время смены (сек.) | 0.15 |
| Задняя бабка | |
| Конус пиноли | МТ6 |
| Диаметр пиноли (мм) | 120 |
| Ход пиноли (мм) | 120 |
