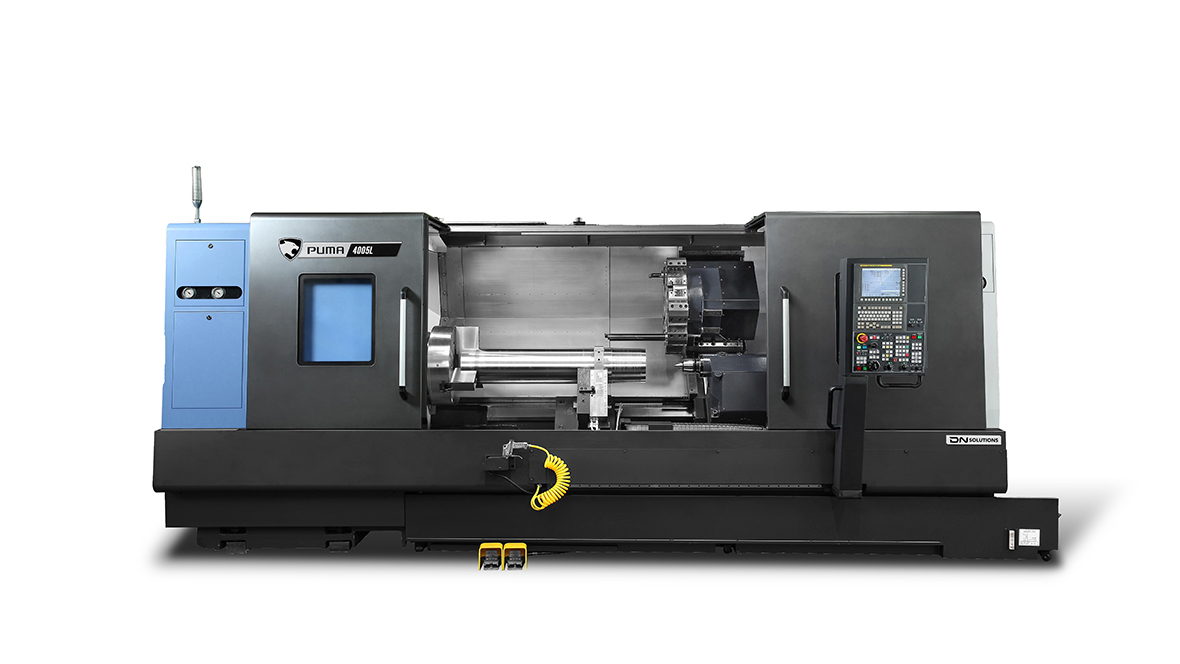

Doosan PUMA 4005XL — это тяжёлый токарный центр с направляющими скольжения (Box Way) и удлинённой станиной, спроектированный для обработки массивных и протяжённых заготовок длиной до 3120 мм и диаметром до 550 мм.
Станок обеспечивает высокую жёсткость и термостабильность даже при глубоком съёме металла и больших нагрузках на шпиндель, что делает его оптимальным решением для энергетического, нефтегазового, редукторного и транспортного машиностроения.
DOOSAN PUMA 4005XL — токарный центр для длинных и тяжёлых деталей
Назначение и особенности
Doosan PUMA 4005XL — это тяжёлый токарный центр с направляющими скольжения (Box Way) и удлинённой станиной, спроектированный для обработки массивных и протяжённых заготовок длиной до 3120 мм и диаметром до 550 мм.
Станок обеспечивает высокую жёсткость и термостабильность даже при глубоком съёме металла и больших нагрузках на шпиндель, что делает его оптимальным решением для энергетического, нефтегазового, редукторного и транспортного машиностроения.
Ключевые преимущества конструкции
1. Шпиндель повышенной мощности
-
Мощность: 35 / 26 / 22 кВт
-
Крутящий момент: 2379 Н·м
-
Макс. скорость вращения: 2000 об/мин
-
Диаметр патрона: 15″
Мощный привод обеспечивает стабильный крутящий момент на низких оборотах — идеально для глубокого точения и растачивания.
Результат: высокий съём металла, равномерная обработка и чистая поверхность при тяжёлых режимах.
2. Удлинённая зона обработки
-
Перемещение по X: 352 мм
-
Перемещение по Z: 3180 мм
-
Ходы с ускорением: 16 / 20 м/мин (X/Z)
Благодаря увеличенной длине станины станок уверенно обрабатывает длинномерные заготовки (валы, цилиндры, корпуса насосов) без потери соосности и с минимальной вибрацией.
Результат: стабильная геометрия на всей длине детали.
3. Направляющие Box Way
Широкие направляющие скольжения с увеличенной площадью контакта гасят вибрации и обеспечивают долговечность механики.
Результат: точность при черновых съёмах до 8–10 мм и подаче до 0,5 мм/об без увода инструмента.
4. Увеличенная масса и жёсткость
-
Масса станка: 12 400 кг
-
Габариты: 7024 × 2276 × 2335 мм
Мощная литая станина с низким центром тяжести минимизирует деформации и колебания при обработке крупных деталей.
Результат: длительная точность позиционирования и высокая надёжность даже при круглосуточной работе.
5. Револьверная головка на 10 позиций
Жёсткая револьверная головка с гидравлическим зажимом обеспечивает надёжную фиксацию инструмента и быстрые индексации.
Результат: высокая точность повторного позиционирования и минимальные простои при смене инструмента.
6. Задняя бабка MT №6
Оснащена пинолью с большим диаметром и ходом для поддержки длинных заготовок.
Результат: исключается прогиб вала и обеспечивается стабильное базирование на всей длине обработки.
Сферы применения
-
Энергетическое машиностроение — корпуса и валы турбин, втулки, оси.
-
Нефтегазовая отрасль — насосные корпуса, бурильные элементы, соединительные муфты.
-
Транспорт и редукторостроение — приводные и шлицевые валы, коленвалы.
-
Универсальные механические цеха — серийное точение длинных деталей с высокими требованиями по соосности и шероховатости.
Итог
Doosan PUMA 4005XL — это тяжёлый токарный центр промышленного уровня, совмещающий мощность, длину обработки и легендарную жёсткость конструкции DN Solutions.
Он обеспечивает стабильную работу при больших нагрузках и идеально подходит для предприятий, где важны долговечность, точность и высокая производительность при обработке длинных деталей.
ТЕХНО-СБ — официальный партнёр DN Solutions в России.
| Серия | PUMA |
| Модель | PUMA 4005XL |
| Система ЧПУ | Fanuc 0i-TF Plus |
| Перемещения | |
|---|---|
| Ось X (мм) | 352 |
| Ось Z (мм) | 3180 |
| Максимальный диаметр над станиной (мм) | 790 |
| Максимальный диаметр над суппортом (мм) | 590 |
| Расстояние между центрами (мм) | 3200 |
| Шпиндель | |
| Число оборотов шпинделя с патроном (об/мин) | 2000 |
| Мощность двигателя (кВт) | 22 / 26 |
| Крутящий момент | 2379 |
| Проходное отверстие шпинделя (мм) | 130 |
| Токарный патрон, диаметр (мм) | 381 |
| Торец шпинделя (мм) | А2-11 |
| Максимальный диаметр обрабатываемого прутка (мм) | 116.5 |
| Подачи | |
| Холостой ход по осям X\Y\Z\W(м/мин) | 16 \ - \ 20 |
| Магазин инструмента | |
| Время смены И-И (с) | . |
| Инструментальная система | |
| Количество инструмента (шт) | 12 |
| Сечение державки (мм) | 32 |
| Точность позиционирования инструмента (мм) | 0.01 мм |
| Время смены (сек.) | 0.15 |
| Общие параметры | |
| Давление воздуха (кг) | 5-6 |
| Потребляемая мощность (КВА) | 46 |
| Масса станка (кг) | 12400 |
| Габариты занимаемой площади (мм) | 7024x2275x2335 |
| Тип направляющих | Скольжения |
| Задняя бабка | |
| Конус пиноли | МТ6 |
| Диаметр пиноли (мм) | 120 |
| Ход пиноли (мм) | 120 |
