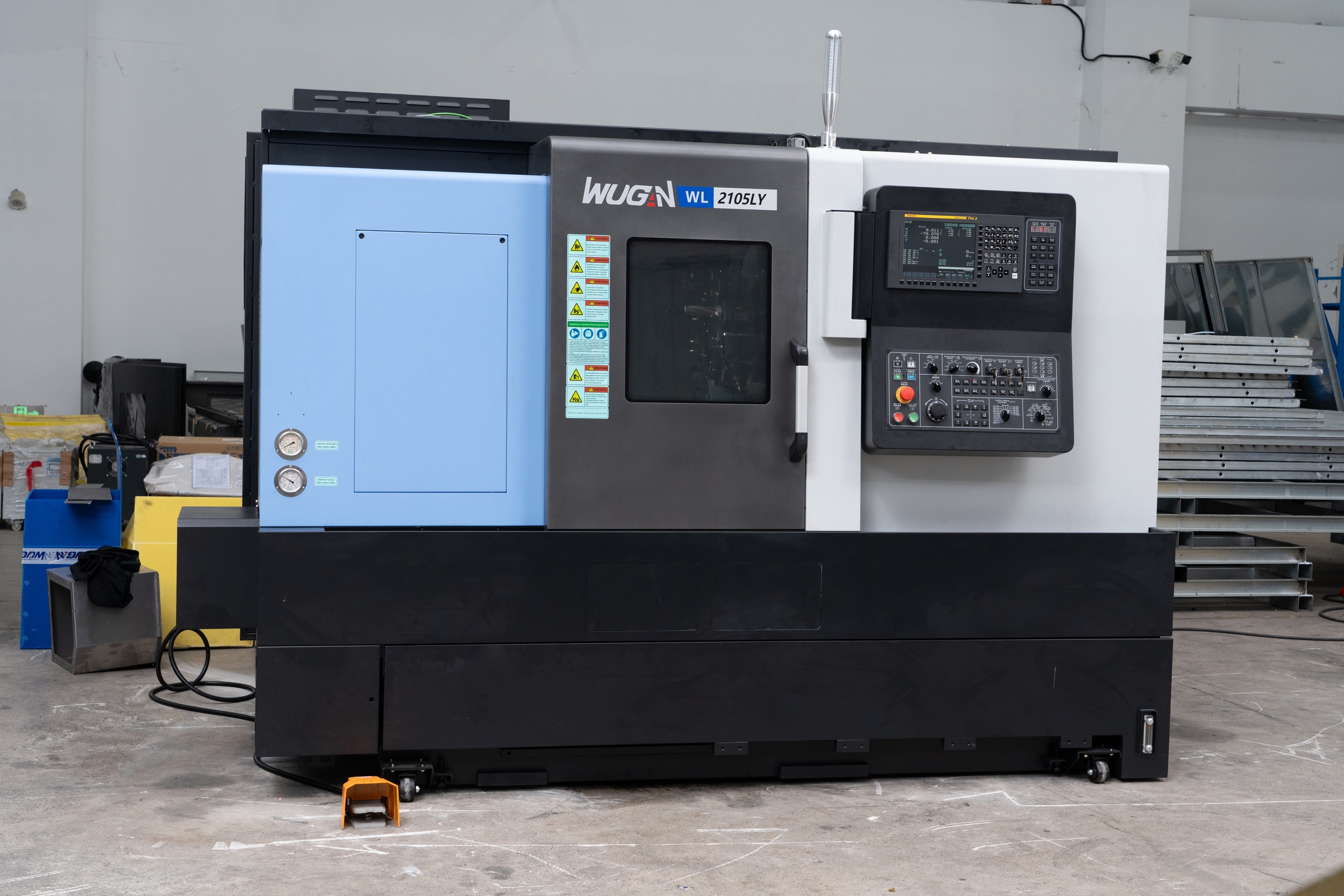

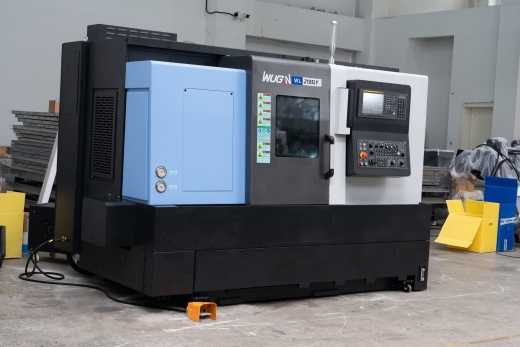

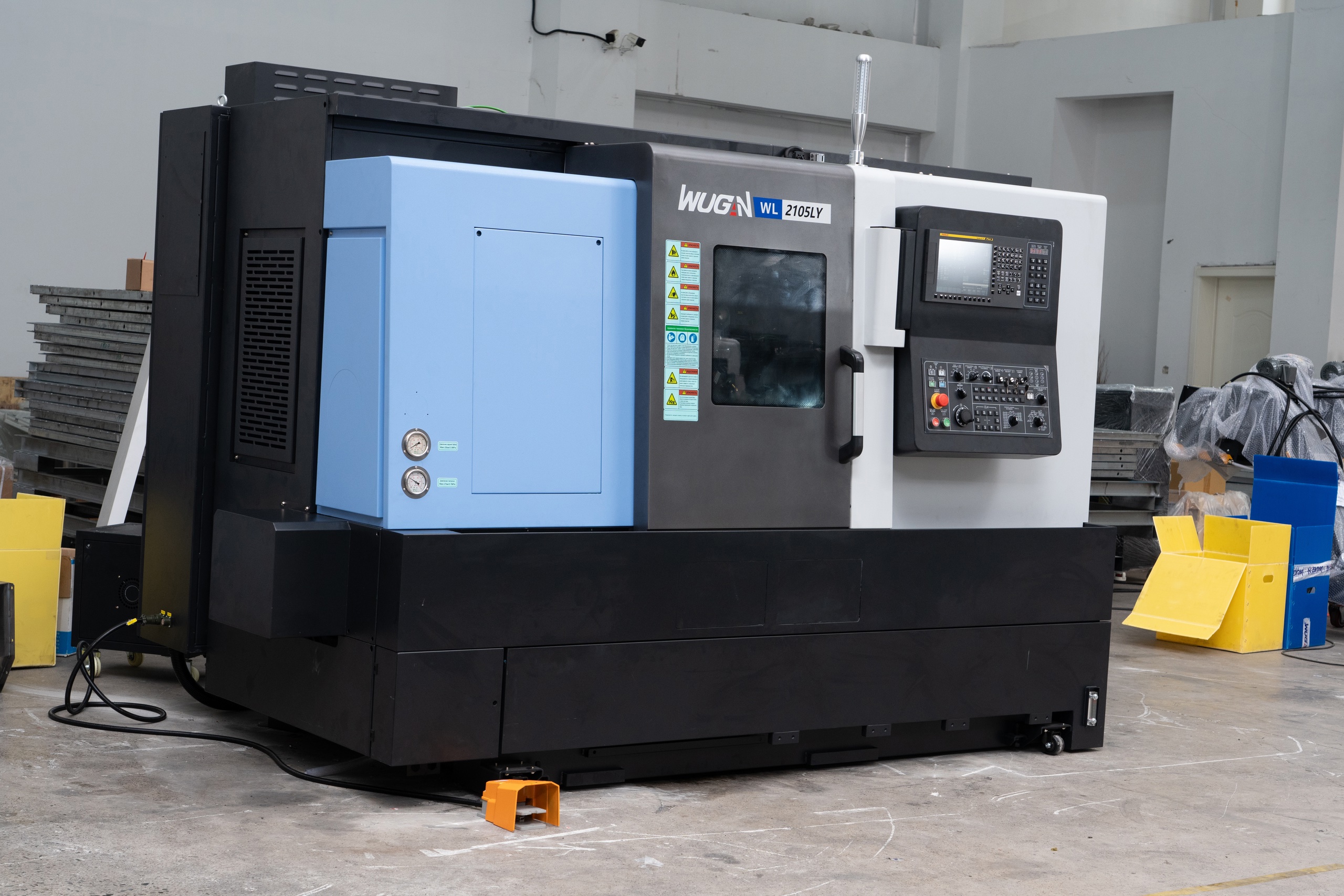

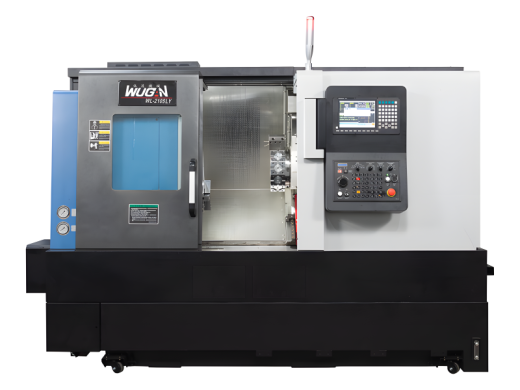

Токарный станок с фрезерной функцией (ось Y) ЧПУ WL2105LY, WUGAN, Китай

Токарный станок с ЧПУ WL2105LY — многофункциональный центр, работающий по осям X, Y, Z и C. Он предназначен для токарной и фрезерной обработки, включая создание уступов, пазов и шлицов. Станок способен обрабатывать средние и крупные заготовки, такие как валы и диски, с высокой точностью благодаря направляющим качения. Он обеспечивает высокую производительность при черновом и чистовом точении, сверлении и зенковании, обрабатывая как цилиндрические, так и конические детали с значительными припусками.

Благодаря возможности установки системы подачи прутка (барфидера), WL2105LY идеально подходит для серийного производства, включая автомобильные запчасти, фитинги и детали для строительной техники. Кроме того, оборудование находит применение в аэрокосмической промышленности и производстве медицинского оборудования, что подчеркивает его многофункциональность и высокую производительность.

Преимущества и выгоды:

• Масса станка 3900 кг и наличие ребер жесткости у цельнолитой станины позволяют выдерживать высокие нагрузки, обеспечивают гашение вибраций при обработке деталей, увеличивают жесткость, устойчивость к деформациям от изгибающих усилий, точность станка и стабильность в работе в соответствии с заводскими параметрами.

• Структурный анализ был использован при проектировании станка с целью увеличения корпуса и площади контакта инструментального суппорта и снижения высоты центра тяжести станка, что позволяет сохранить динамическую жесткость станины даже при интенсивной резке. Кроме того, наклон станины серии WL составляет 45 градусов, что обеспечивает более стабильную обработку, удобную наладку и удаление СОЖ и стружки из зоны обработки.

• Направляющие качения ТНК (Япония) для перемещения в продольном и поперечном направлениях с низким коэффициентом трения между подвижными частями, отличаются увеличенной несущей способностью, обеспечивают высокую скорость перемещения по рабочим осям до 30 м\мин, уменьшают время обработки деталей, обеспечивают высокую точность позиционирования ±0,004 мм и повторяемость позиционирования ±0,003 мм.

.

• Шариковинтовая передача с преднатягом для перемещения рабочих органов класса С3 высокой жесткости обеспечивает высокую плавность и точность хода.

• Основной шпиндель ( частота вращения до 4200 об/мин) спроектирован по аналогии с конструкцией, используемой в более крупных машинах. Комбинация двойных цилиндрических роликовых подшипников и угловых контактных шариковых подшипников обеспечивает превосходную производительность при тяжелой резке. Кроме того, благодаря зубчатому ремню, который минимизирует шум и проблемы с проскальзыванием, повышается эффективность обработки.

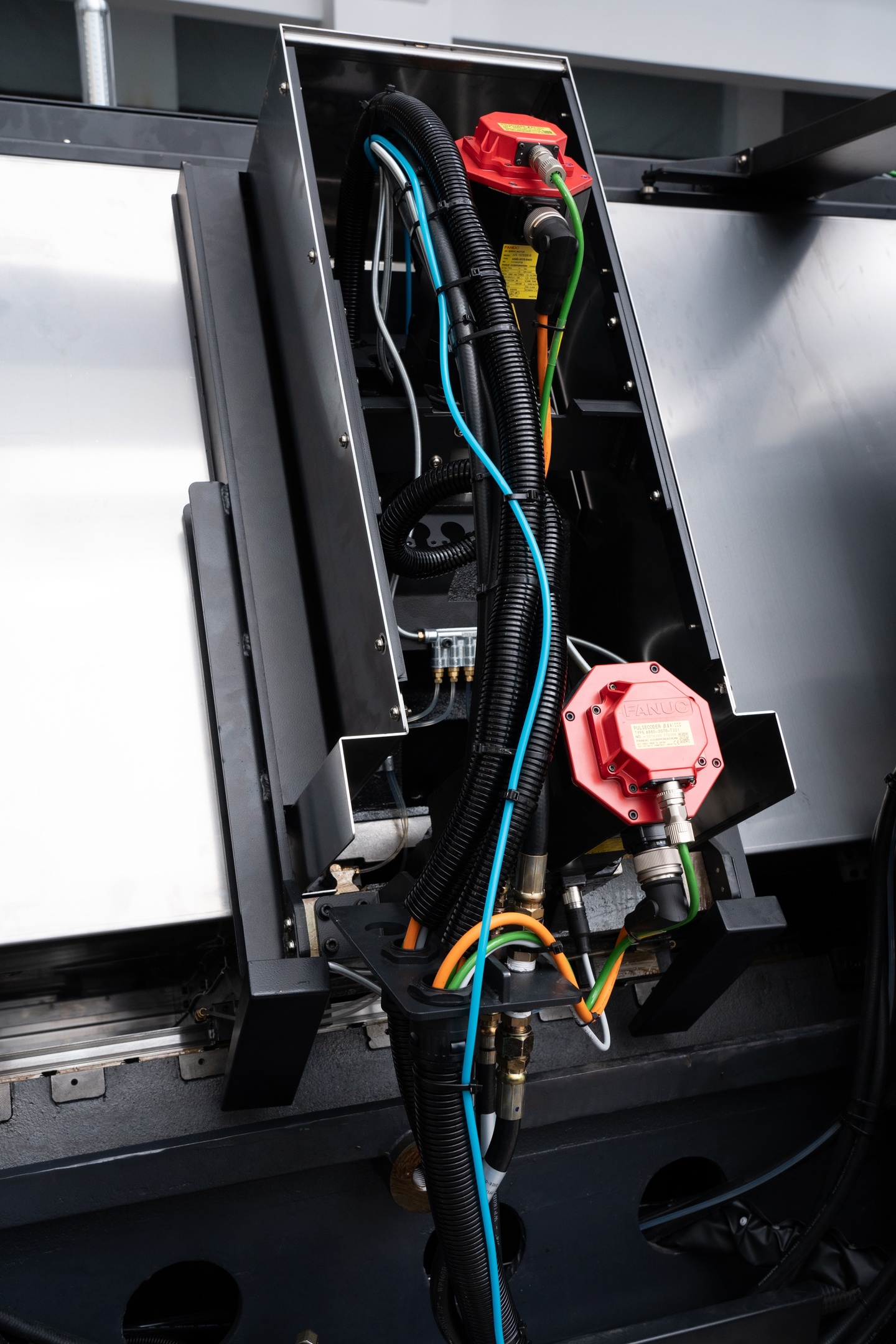

• Основным серводвигателем является двигатель FANUC мощностью 11 / 15 кВт. Этот мотор выделяется среди аналогов высоким качеством сборки, повышенной энергоэффективностью и низким уровнем тепловыделения, что обеспечивает длительную стабильную работу шпинделя. Крутящий момент при постоянной обработке позволяет обрабатывать широкий спектр материалов, включая закаленные и жаропрочные сплавы с высоким содержанием никеля и титана.

• Дополнительная ось Y (с ходом до 105 мм) и фрезерная функция на токарном обрабатывающем центре расширяют возможности обработки, позволяя выполнять сложные операции, такие как создание уступов и пазов, обработка шлицов и карманов, а также нецентированных отверстий.

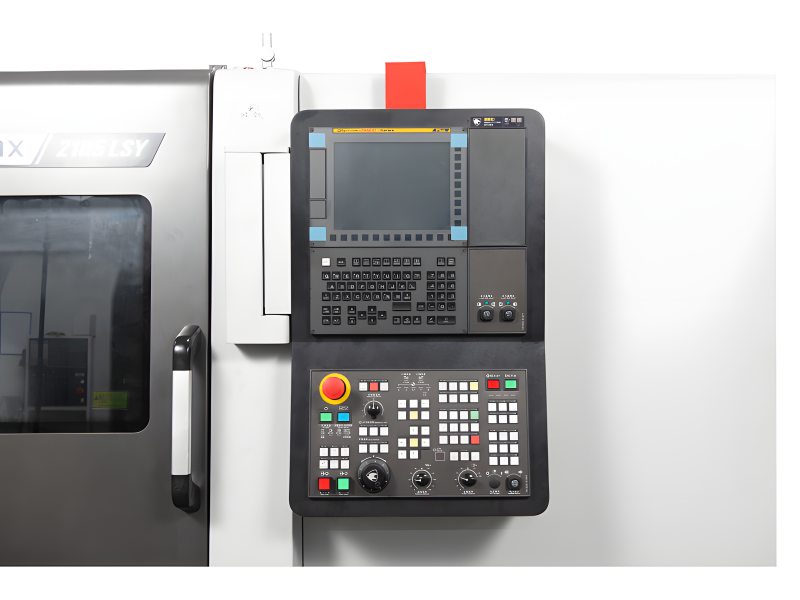

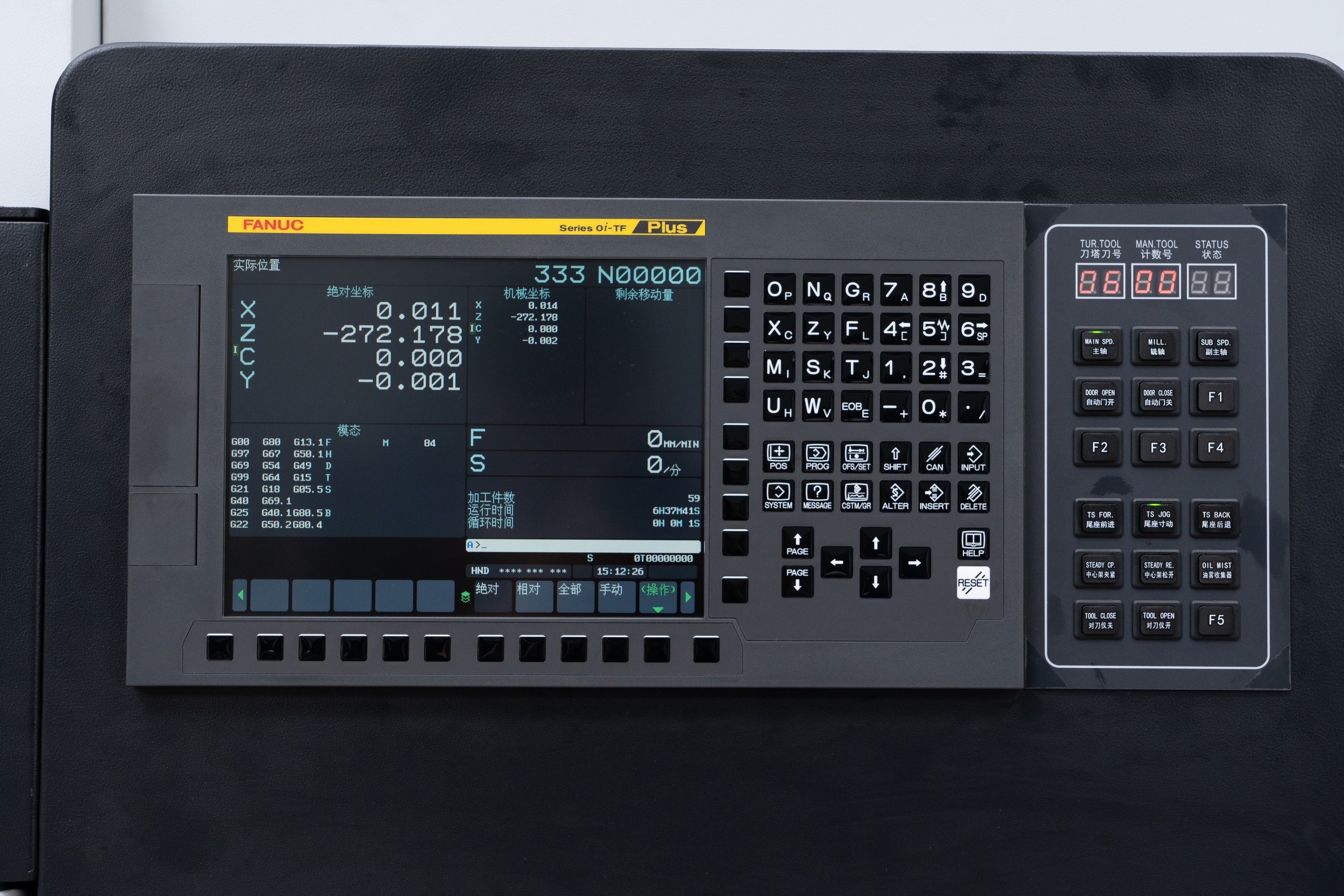

• Зарекомендованная система ЧПУ Fanuc 0i-ТF Plus привычна большинству операторов и наладчиков. Система обеспечивает точность, плавность подач и синхронизацию осей. Для контроля процессов обработки оператор он лайн может вывести диаграмму нагрузки на шпиндель, чтобы исключить возможные поломки инструмента или повышенный износ шпиндельного узла.

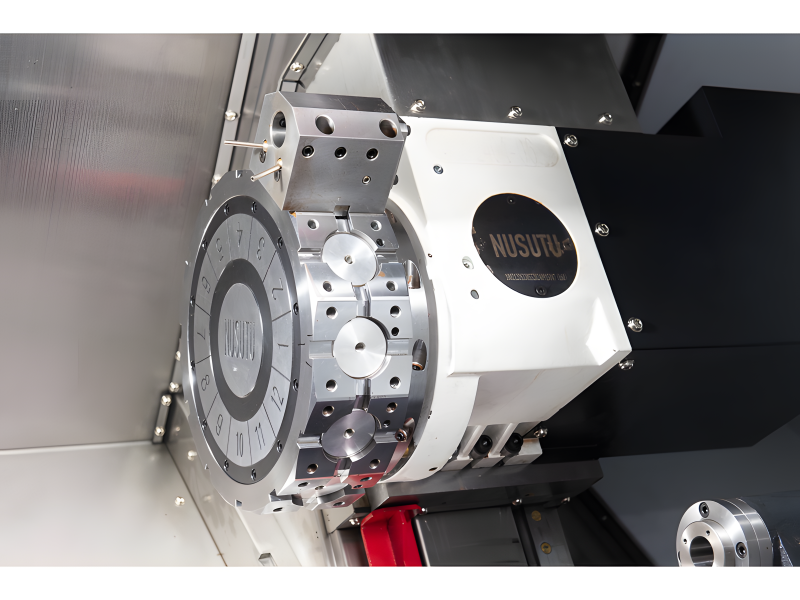

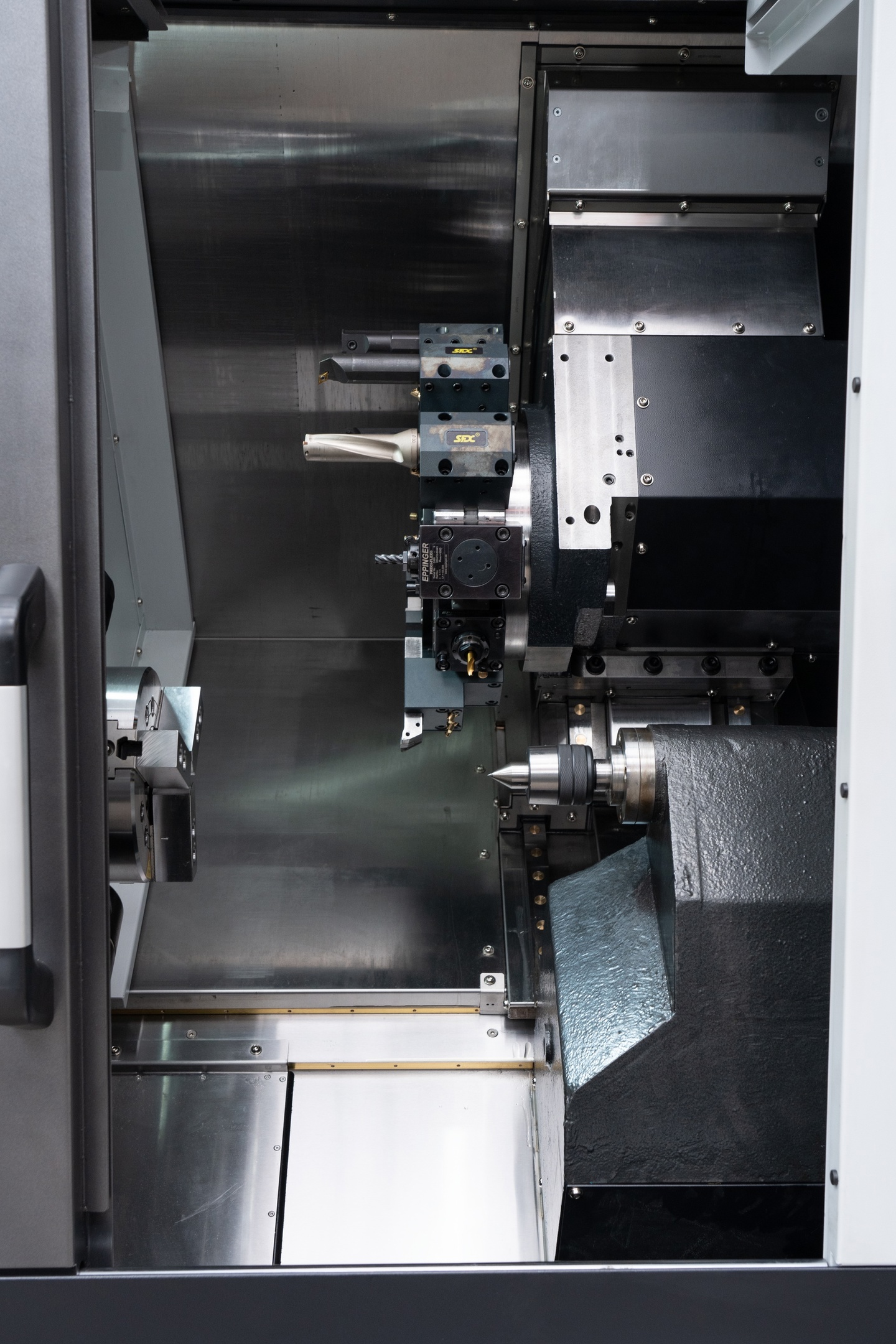

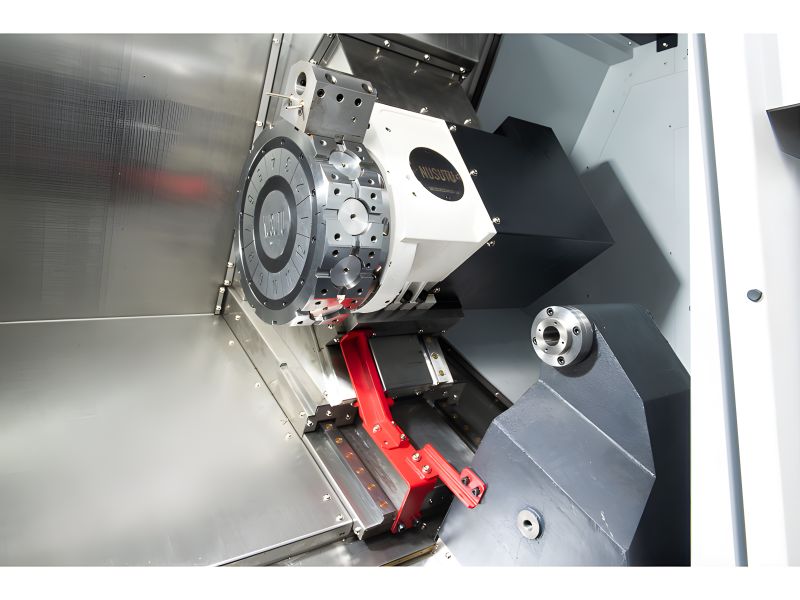

• Приводная револьверная головка  BMT55 на 12 позиций в стандарте с резцами сечением 25 мм и борштангой до 40 мм обеспечивает высокую жесткость и стабильности обработки для черновой и чистовой обработки. Скорость индексации между соседними позициями 0.2 сек. обеспечивает минимальное вспомогательное время. Частота вращения фрезерного шпинделя составляет 4000 об/мин позволяет обрабатывать небольшие отверстия до 2-3 мм

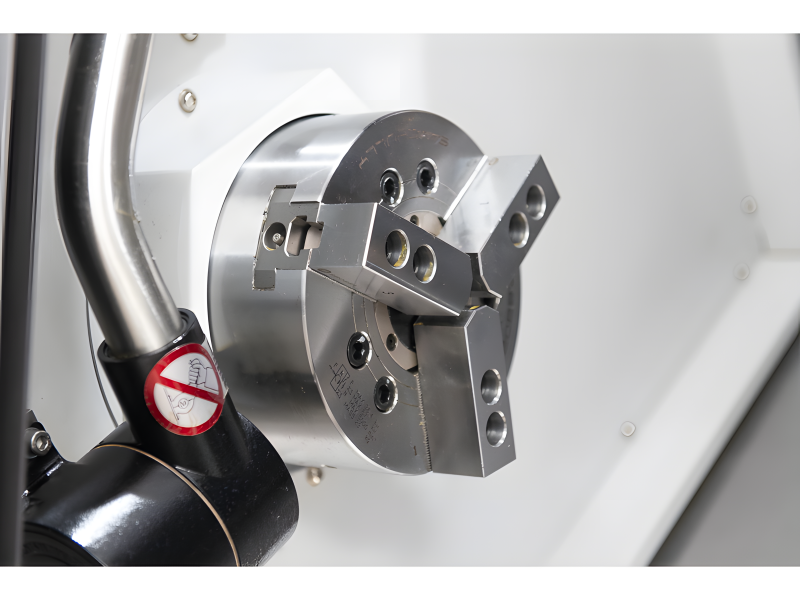

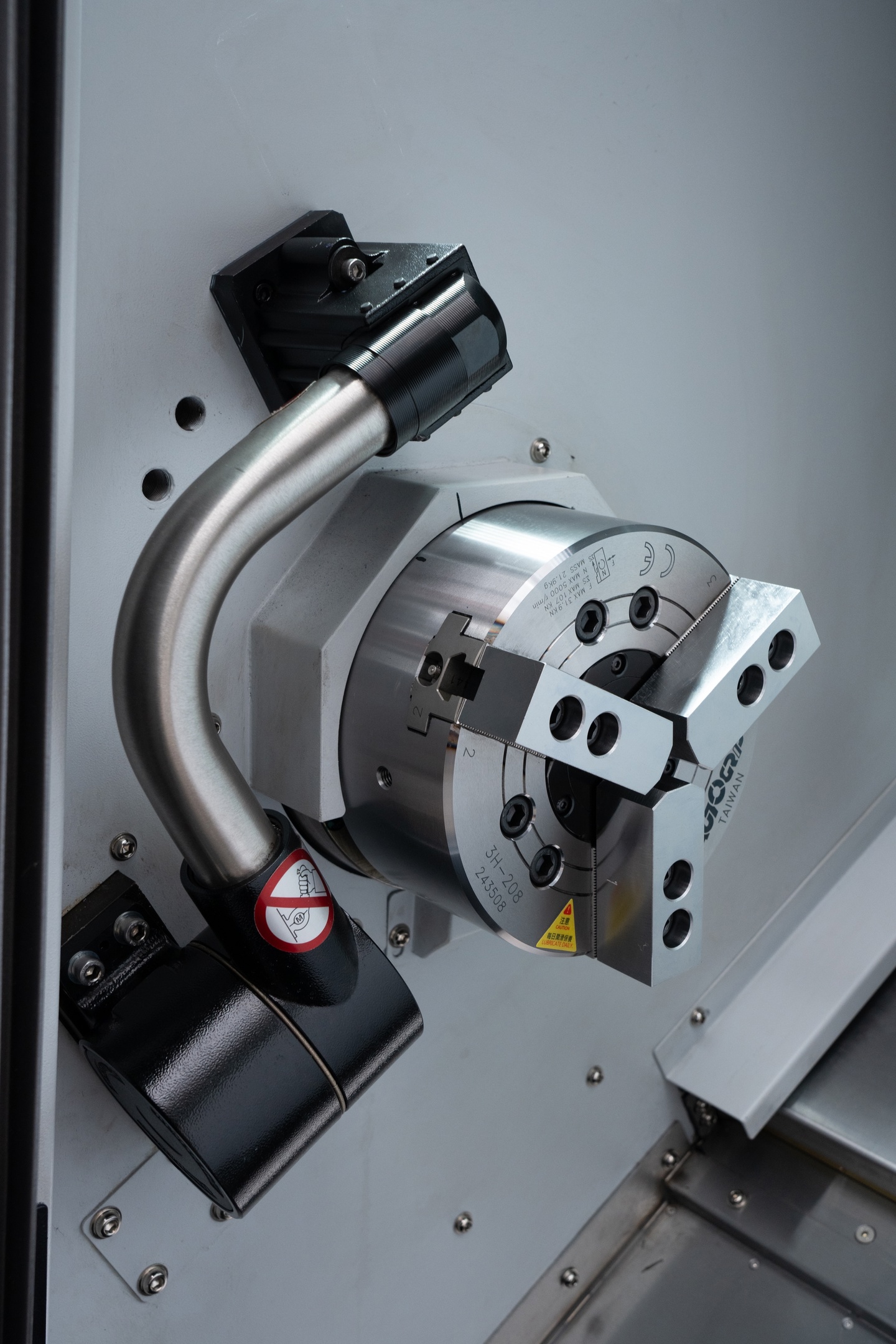

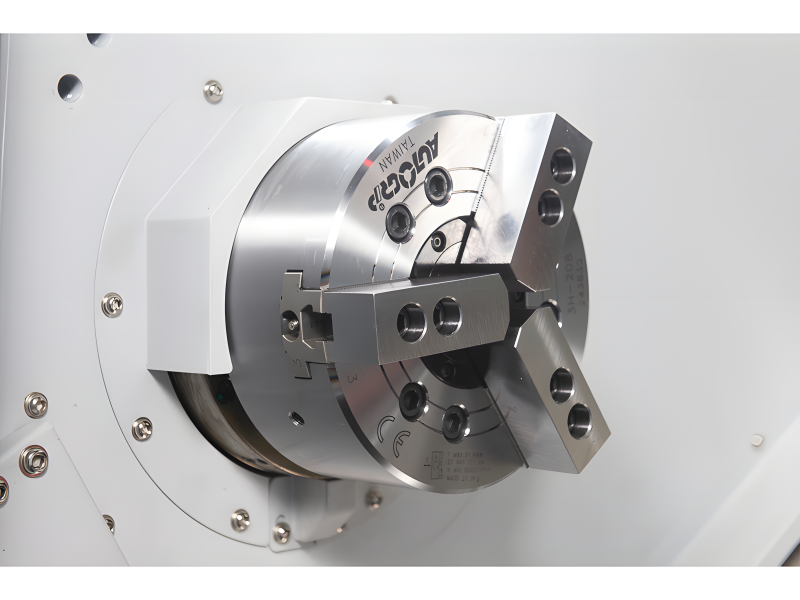

• Гидравлический патрон на 8 дюймов (210мм) надежной закрепляет заготовку при помощи гидравлики (возможна регулировка усилия зажима). Сквозное отверстие позволяет обрабатывать прутки до 52 мм в стандартном исполнении.

• Величина ходов по осям X/Z  - 205 / 560 мм позволяет обрабатывать изделия крупных габаритов, диаметр обработки составляет до 300 мм, длина деталей типа вал до 510 мм.

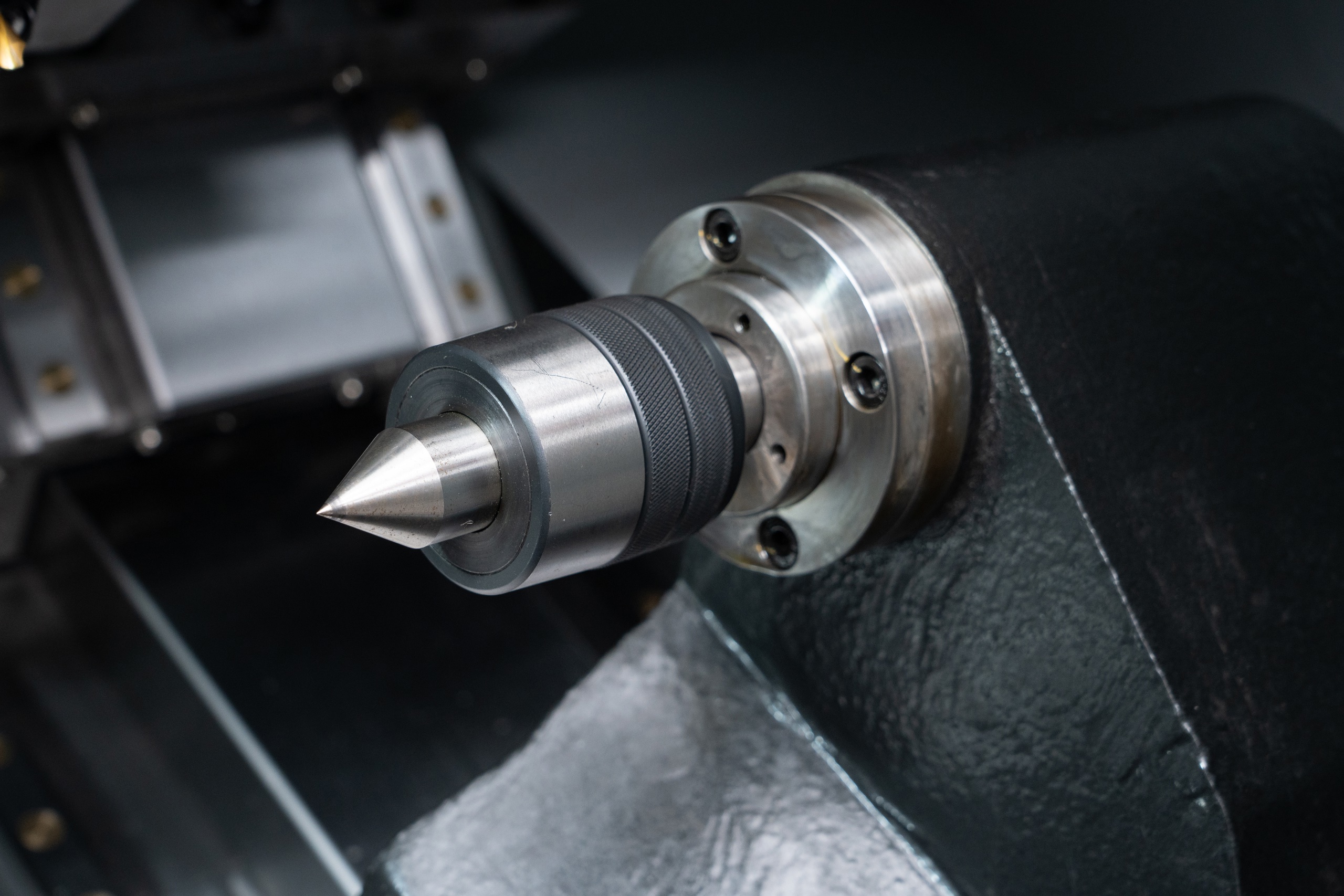

• Задняя бабка гидравлического типа (МК4) перемещается по оси Z на 580 мм, пиноль (диаметр 70 мм)  выдвигается на 100 мм, чем обеспечивает жесткую и быструю фиксацию длинномерных изделий по М-коду.
