ROSNOK MLH1690 — флагман для задач экстра-класса. Стол 1800x900 мм и ход 1600 мм по оси X позволяют обрабатывать самые габаритные детали в машиностроении и аэрокосмической отрасли. Грузоподъемность 1600 кг и масса 14 тонн гарантируют абсолютную стабильность, а шпиндель BT50 18.5 кВт — максимальный съем материала. Идеальная платформа для уникальных проектов и автоматизированных ячеек.

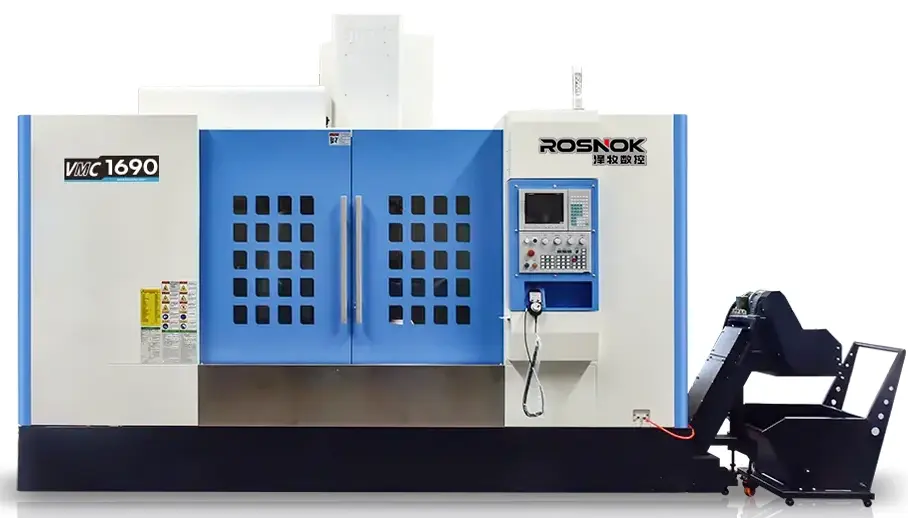

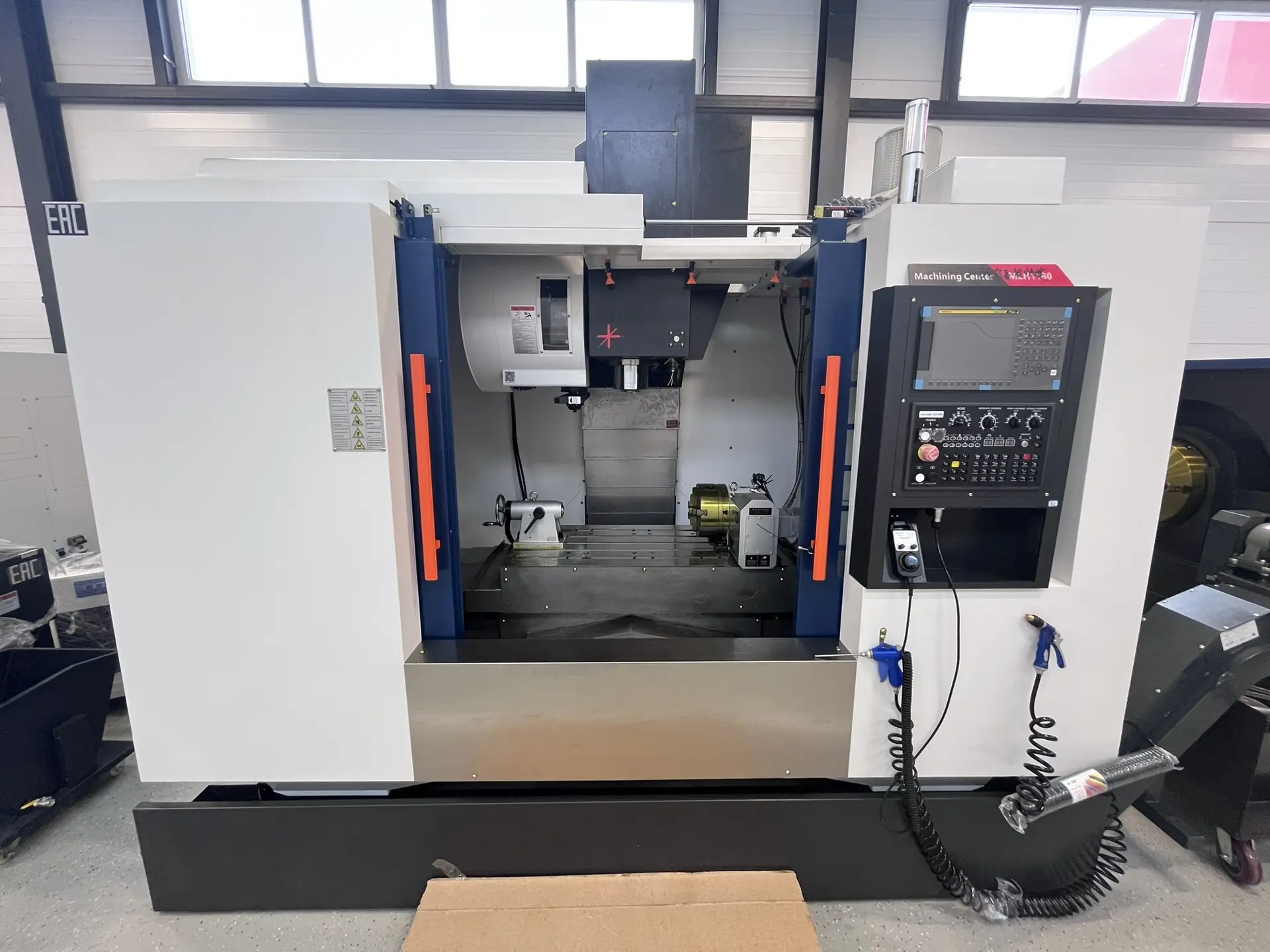

Вертикальный фрезерный обрабатывающий центр с ЧПУ ROSNOK MLH1690
Вертикальный фрезерный станок с ЧПУ ROSNOK MLH1690 — это флагманский сверхтяжелый обрабатывающий центр, представляющий собой вершину инженерной мысли в линейке MLH. Созданный для обработки уникальных по размерам и массе деталей, этот станок обладает самым большим столом 1800x900 мм и рекордной в серии грузоподъемностью 1600 кг. Это решение для стратегических задач в отраслях, где размер, точность и надежность не подлежат обсуждению.
Ключевые преимущества:
-

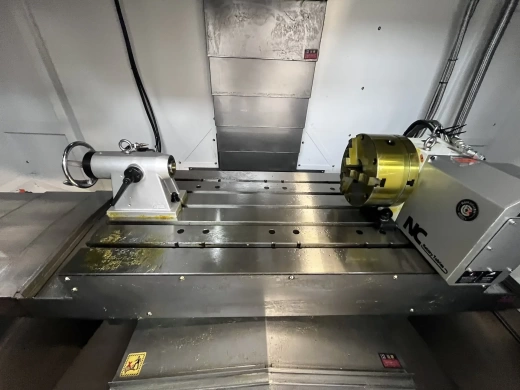

Максимальная рабочая зона: Стол 1800x900 мм и ход по осям 1600/900/600 мм предоставляют беспрецедентное пространство для обработки габаритных листовых материалов, корпусов или одновременного размещения нескольких крупных заготовок, превращая станок в многофункциональную обрабатывающую платформу.
-
Абсолютная несущая способность: Грузоподъемность стола 1600 кг и общая масса станка 14 000 кг создают непревзойденную стабильность, исключая любые микросмещения и вибрации даже при максимально агрессивном резании сверхтяжелых деталей.
-
Мощность и надежность промышленного класса: Усиленный шпиндель BT50 мощностью 15/18.5 кВт и сервоприводы осей по 40 Нм гарантируют непрерывную работу с полным использованием ресурса режущего инструмента (до Ø110 мм) в самых сложных условиях.
-
Точность, не зависящая от масштаба: Благодаря применению термостабильных компонентов, усиленных ШВП и жесткой конструкции, станок обеспечивает высокую точность позиционирования ±0.005/300 мм и повторяемость 0.003 мм на всей гигантской рабочей площади.
-
Интеграция в промышленные системы: Крупные габариты и стандартные интерфейсы делают MLH1690 идеальным кандидатом для создания автоматизированных ячеек с роботизированной загрузкой и интегрированным управлением производственным процессом.
Области применения
Производство особо крупных деталей для ветроэнергетики, судостроения, аэрокосмической отрасли и тяжелого транспортного машиностроения; изготовление форм для композитных материалов, оснастки для литья крупных отливок и обработка монолитных конструкций из стали, титана и алюминиевых сплавов.
Конструкция и станина
Основой станка служит монолитная станина, отлитая из высококачественного чугуна с системой внутренних демпфирующих ребер. Конструкция прошла полный цикл виртуальных испытаний на жесткость и термостабильность, что гарантирует сохранение геометрии в течение десятилетий интенсивной эксплуатации.
Система перемещений и точность
Все оси оснащены самыми широкими в линейке прецизионными направляющими качения и шарико-винтовыми парами большого диаметра. Это, в сочетании с мощными сервоприводами, обеспечивает плавное, точное и динамичное перемещение огромного портала и шпиндельной бабки без потери точности.

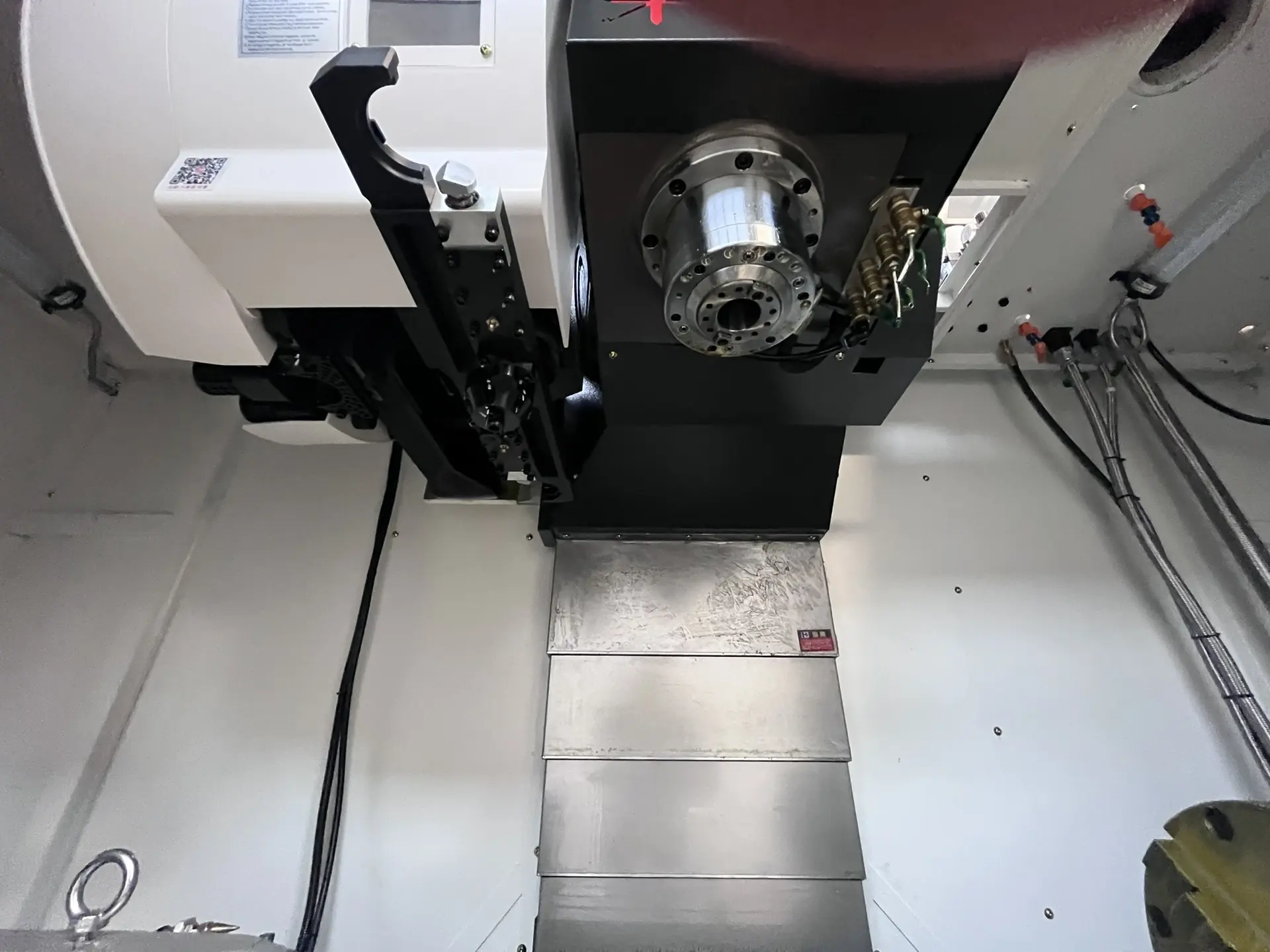

Шпиндельный узел
Высокомоментный шпиндель с конусом BT50 сфокусирован на обеспечении максимального крутящего момента при рабочих оборотах до 6000 об/мин. Многоуровневая система охлаждения и температурного контроля гарантирует неизменность характеристик шпинделя в продолжительных циклах обработки.
Автоматическая смена инструмента (АСИ)

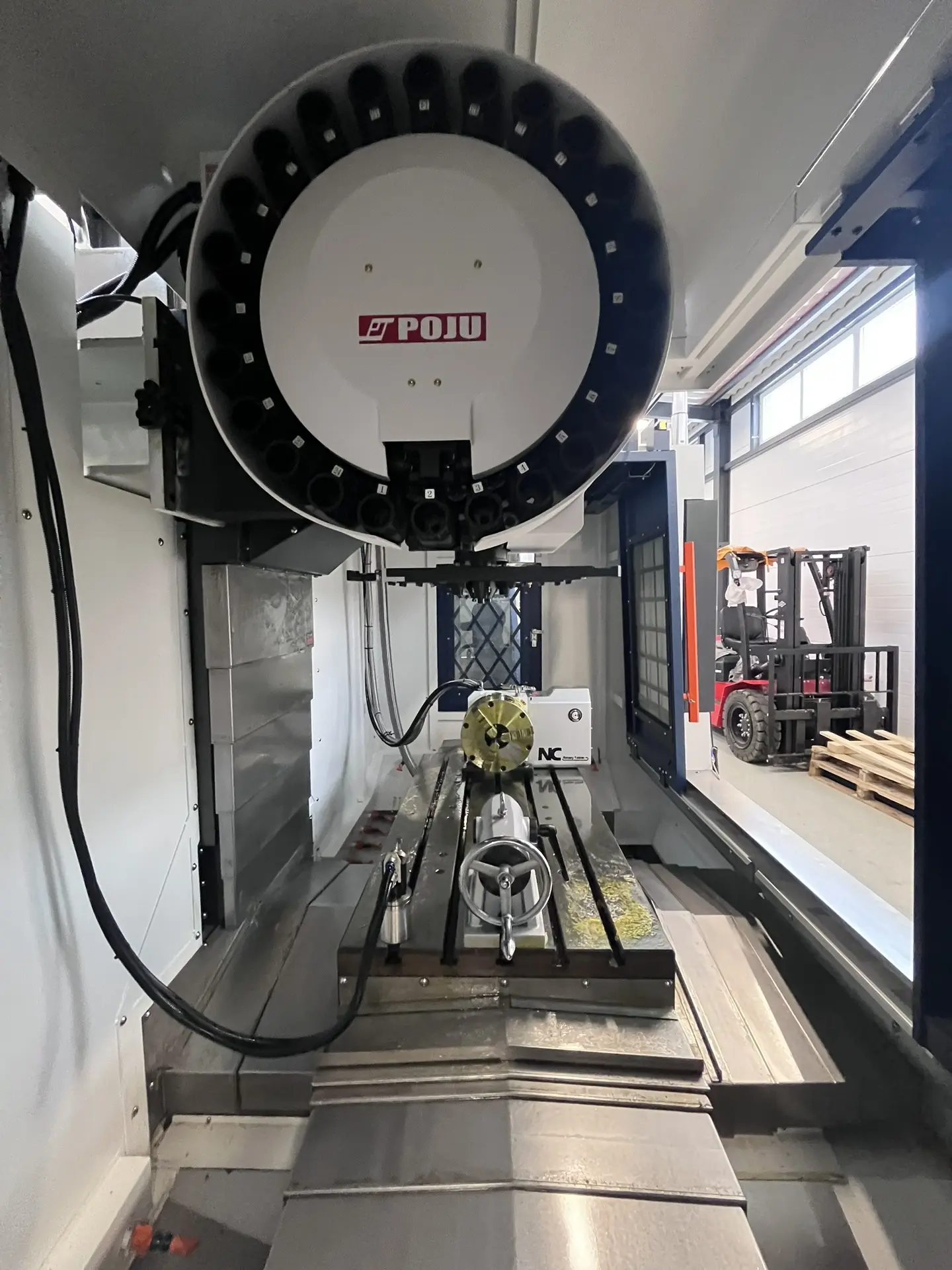

Надежная и быстродействующая система АСИ с магазином на 24 инструмента адаптирована для работы с тяжелым инструментарием. Механизм обеспечивает точную и безопасную смену инструмента весом до 15 кг.
FAQ (Часто задаваемые вопросы)
-
Q: Каковы требования к высоте цеха для установки MLH1690?
A: С учетом высоты станка (3700 мм), необходимости подъема инструмента и возможного монтажа кран-балки, минимальная высота цеха должна составлять от 5.5 до 6 метров для безопасной и комфортной эксплуатации. -
Q: Можно ли на станке выполнять операции гравировки или высокоскоростного фрезерования (HSM)?
A: Базовая конфигурация с высокомоментным шпинделем на 6000 об/мин не оптимальна для тонкой гравировки или классического HSM. Однако станок может быть укомплектован высокоскоростным шпинделем (до 24000 об/мин и более) в качестве опции для таких специализированных задач. -
Q: Как решается вопрос удаления большого объема стружки с рабочей зоны?
A: Станок может быть оснащен мощной встроенной системой удаления стружки (шнекового или цепного типа), а также интерфейсами для подключения к централизованной системе цеха. -
Q: Оказываете ли вы поддержку в проектировании фундамента и планировке цеха под этот станок?
A: Да, мы предоставляем полный комплект чертежей фундамента, требования к нагрузкам и рекомендации по планировке. Наши инженеры могут выехать на объект для проведения предмонтажного обследования.
Станок, определяющий новые возможности. Запросите спецпредложение для MLH1690!
Если ваши проекты требуют работы с уникальными габаритами, MLH1690 — ваш ключ к их реализации. Для подготовки детального технико-коммерческого предложения, учитывающего все нюансы вашего производства, отправьте нам техническое задание. Мы обеспечим полный цикл сопровождения: от проектирования и логистики до пусконаладки «под ключ» и дальнейшего сервисного обслуживания.
| Серия | MLH |
| Модель | MLH1690 |

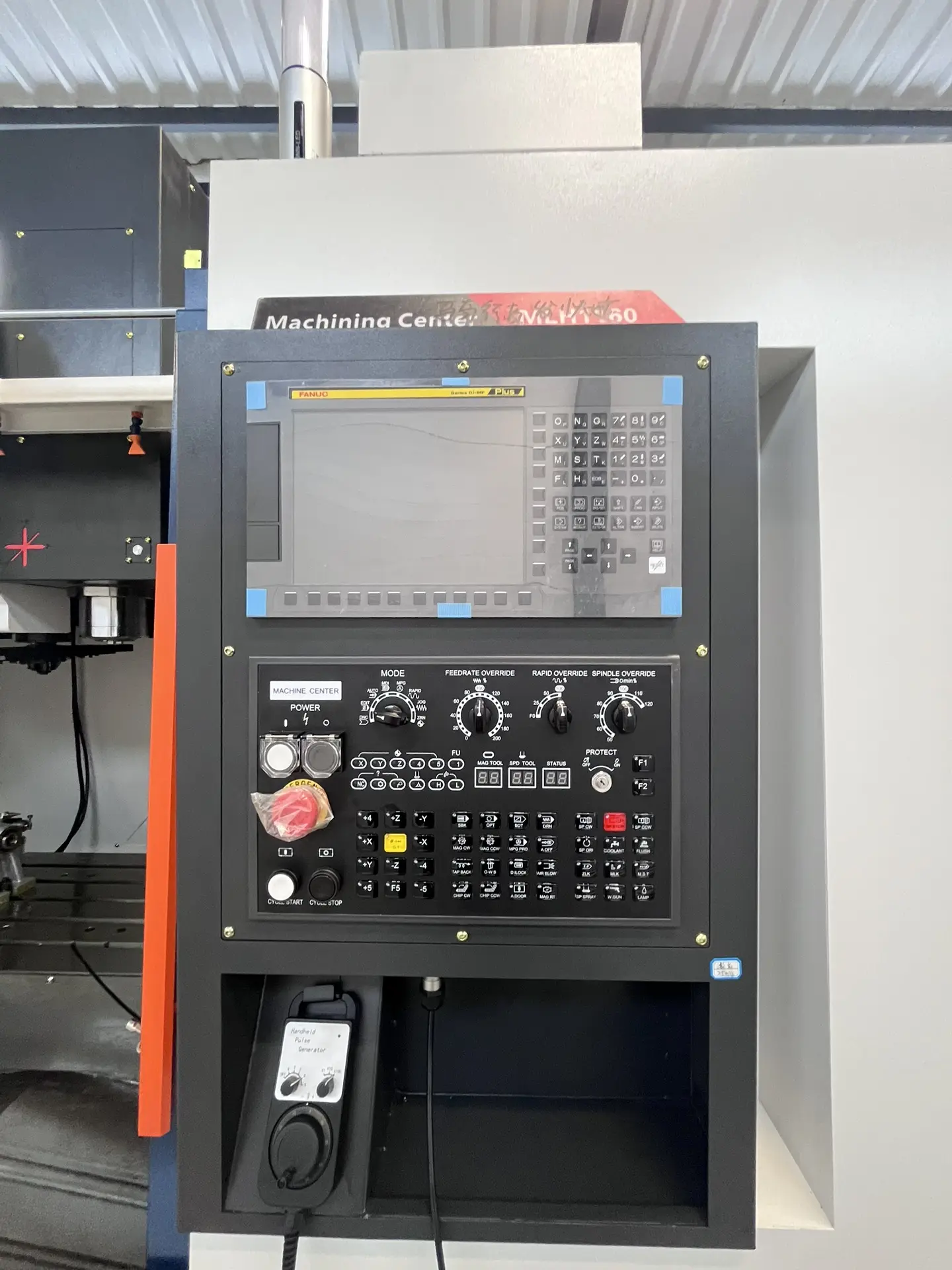

| Система ЧПУ | Fanuc 0i-MF Plus |
| Рабочий стол | |
|---|---|
| Габариты рабочего стола, (мм) | 1800х900 |
| Т-слоты (ширина х кол-во х шаг) | 5х22х165 |
| Грузоподъемность (кг) | 1600 |
| Перемещения | |
| Ось X (мм) | 1600 |
| Ось Y (мм) | 900 |
| Ось Z (мм) | 600 |
| Расстояние от торца шпинделя до поверхности стола (мм) | 105 - 705 |
| Шпиндель | |
| Мощность двигателя главного шпинделя (кВт) | 15 / 18.5 |
| Тип конуса | BT50 |
| Тип передачи | Ременный |
| Частота вращения (об/мин) | 6000 |
| Подачи | |
| Рабочий ход по осям X\Y\Z\W (мм/мин) | 1-10 |
| Холостой ход по осям X\Y\Z\W(м/мин) | 24/24/15 |
| Магазин инструмента | |
| Тип магазина | с манипулятором |
| Количество позиций (шт) | 24 |
| Максимальный вылет (мм) | 350 |
| Диаметр, максимальный (мм) | 110 |
| Время смены И-И (с) | 2.5 |
| Вес инструмента | 15 |
| Общие параметры | |
| Объем бака СОЖ (л) | 400 |
| Давление воздуха (кг) | 6-8 |
| Масса станка (кг) | 14000 |
| Габариты занимаемой площади (мм) | 4600 х 3850 х 3700 |
| Тип направляющих | качения |
