Doosan V8300M — высокоскоростной вертикально-токарный центр с функцией фрезерования (ось C и приводной инструмент). Предназначен для обработки деталей среднего диаметра с высоким требованием к точности и чистоте поверхности. Благодаря вертикальной компоновке шпинделя и мощной револьверной головке станок обеспечивает надёжное базирование заготовки и стабильное качество при непрерывной работе в несколько смен

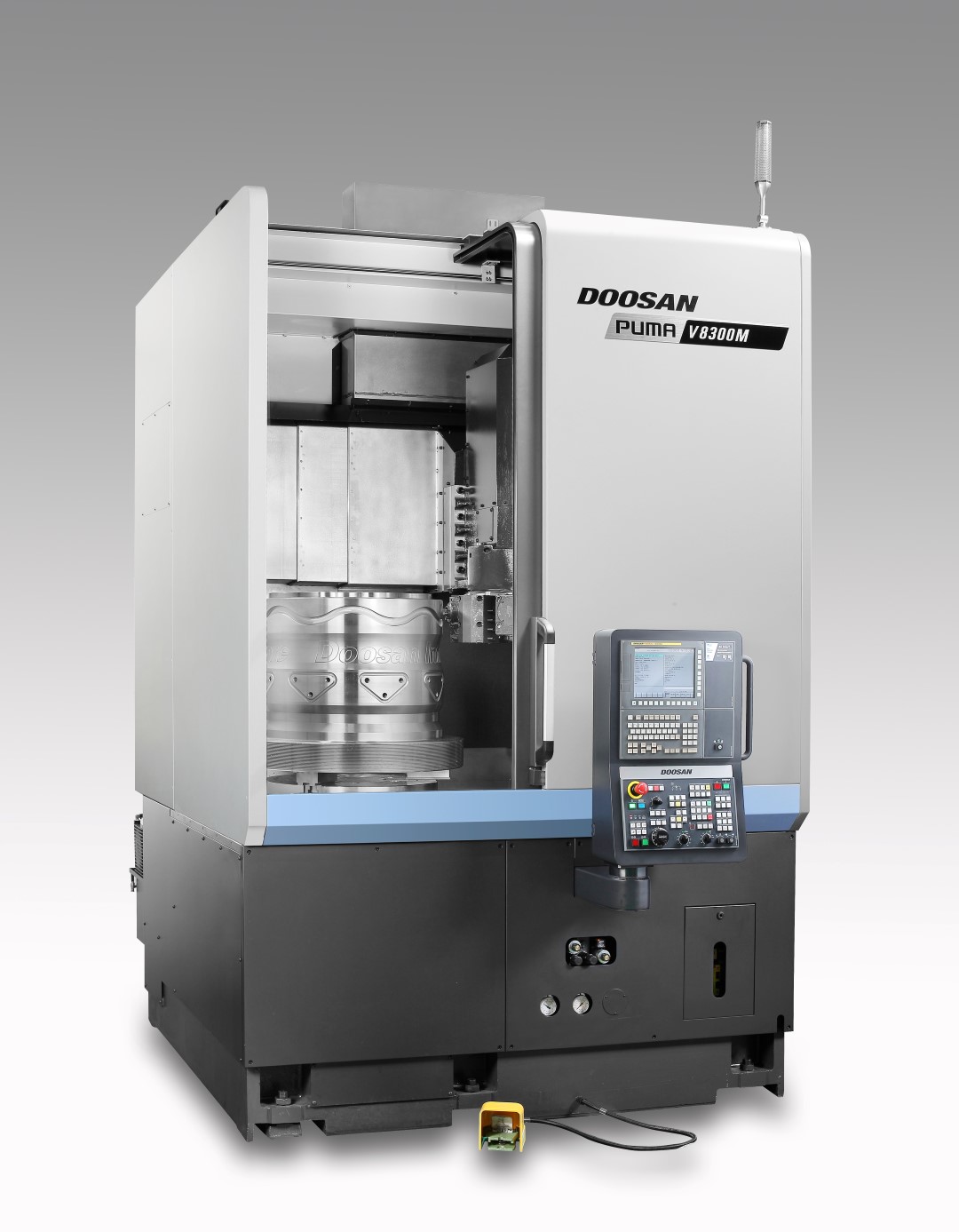

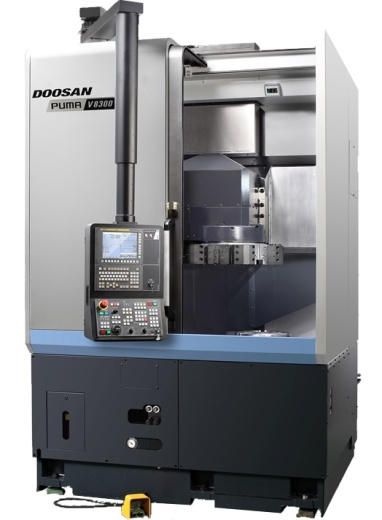

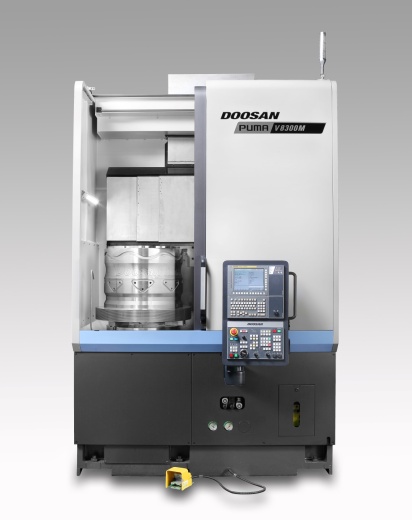

Вертикально-токарный центр Doosan PV8300M
Doosan PV8300M — высокоскоростной вертикально-токарный центр с функцией фрезерования (ось C и приводной инструмент). Предназначен для обработки деталей среднего диаметра с высоким требованием к точности и чистоте поверхности. Благодаря вертикальной компоновке шпинделя и мощной револьверной головке станок обеспечивает надёжное базирование заготовки и стабильное качество при непрерывной работе в несколько смен.В чём суть вертикальной компоновки
Вертикальная ось вращения — ключевое преимущество этого типа станков.
Заготовка опирается на планшайбу (патрон 15", масса до 920 мм по диаметру), что исключает прогиб и вибрации при токарной обработке.
Гравитация работает «на точность»: стружка падает вниз, не повреждая поверхность и не мешая охлаждению, а инструмент имеет лёгкий доступ к зоне резания.
Всё это повышает стойкость инструмента, уменьшает риск брака и позволяет использовать более агрессивные режимы резания.
Фрезерная функция (ось C и приводной инструмент)
Модуль Milling Function делает PV8300M полноценным токарно-фрезерным центром.
Шпиндель фиксируется с дискретностью 0,001°, а приводные позиции револьвера (до 12 инструментов) позволяют выполнять сверление, фрезеровку и нарезание резьбы без переналадки.
Это особенно ценно при обработке корпусов, фланцев, втулок, дисков и деталей сложного профиля.
Применение
Станок применяется в:
-
авиационной промышленности — ступицы, обечайки, кольца, фланцы;
-
энергетике и нефтегазовом секторе — корпуса насосов, крышки, уплотнительные узлы;
-
автомобилестроении и транспортном машиностроении — тормозные диски, шкивы, маховики;
-
приборостроении и металлообработке общего назначения — детали с комбинированной геометрией и высокими требованиями к чистоте.
Преимущества и выгоды для потребителя
-
Жёсткая вертикальная конструкция.
Минимум вибраций и перекосов даже при съёмах до 5–6 мм за проход.
Патрон 15" выдерживает тяжёлые заготовки с диаметром до 830 мм. -
Точная револьверная головка.
Индексация за 0,25 сек, до 12 инструментальных позиций, привод 23,7 кВт — высокая производительность в мелкой и серийной обработке. -
Фрезерование и токарная обработка на одном станке.
Экономия места, времени и исключение ошибок при переустановке заготовки. -
Мощный шпиндель.
Привод FANUC — 37/30 кВт, крутящий момент 2592 Н·м, скорость до 2000 об/мин.
Комбинация тяги и плавности позволяет выполнять как черновую, так и чистовую обработку. -
Прецизионная ось C.
Минимальный угол позиционирования 0,001°, что обеспечивает точное совмещение токарных и фрезерных операций. -
Компактность и энергоэффективность.
Габариты — 2005×2715×3636 мм, потребляемая мощность 63 кВА, масса 9,5 т — оптимум для установки в стандартном производственном помещении. -
Чистая зона обработки.
Вертикальная компоновка предотвращает накопление стружки и обеспечивает постоянное охлаждение режущей зоны. -
Интеграция с автоматикой.
Возможность подключения загрузчиков, роботов и систем подачи заготовок — для работы в «lights-out» режиме.
Заключение
Doosan PV8300M — это компактный, но мощный вертикально-токарный центр нового поколения, объединяющий скорость, точность и универсальность.
Он одинаково эффективен в мелкосерийном и массовом производстве, где важны стабильность, чистота обработки и сокращение времени цикла.
ТЕХНО-СБ — официальный поставщик DN Solutions (Doosan) в России.
Мы поможем подобрать оптимальную конфигурацию PV8300M и обеспечим пусконаладку и сервисное сопровождение на вашем предприятии.
| Серия | PV |
| Модель | PV8300M |
| Система ЧПУ | FANUC - 0i TF Plus |
| Перемещения | |
|---|---|
| Ось X (мм) | 495 |
| Ось Z (мм) | 780 |
| Максимальный диаметр над станиной (мм) | 920 |
| Максимальный диаметр над суппортом (мм) | 740 |
| Шпиндель | |
| Тип передачи | 2ст редуктор |
| Число оборотов шпинделя с патроном (об/мин) | 2000 |
| Мощность двигателя (кВт) | 30 / 37 |
| Крутящий момент (пост \ 30 мин) (Нм) | 2592 |
| Количество ступеней коробки скоростей (шт) | 2 |
| Токарный патрон, диаметр (мм) | 381 |
| Торец шпинделя (мм) | A2-11 |
| Диаметр подшипника шпинделя, внешний (мм) | 160 мм |
| Подачи | |
| Холостой ход по осям X\Y\Z\W(м/мин) | 20 /-/ 20 |
| Общие параметры | |
| Потребляемая мощность (КВА) | 63.1 |
| Масса станка (кг) | 9500 |
| Габариты занимаемой площади (мм) | 2005 х 2715 |
| Высота (мм) | 3636 |
| Тип направляющих | Скольжения |
| Инструментальная система | |
| Тип системы | BMT85P |
| Тип привода | электромеханический |
| Количество инструмента (шт) | 12 |
| Мощность фрезерного шпинделя (кВт) | 11 / 15 |
| Частота вращения фрезерного шпинделя (об/мин) | 4000 |
| Сечение державки (мм) | 25 |
| Время смены (сек.) | 0.25 |
