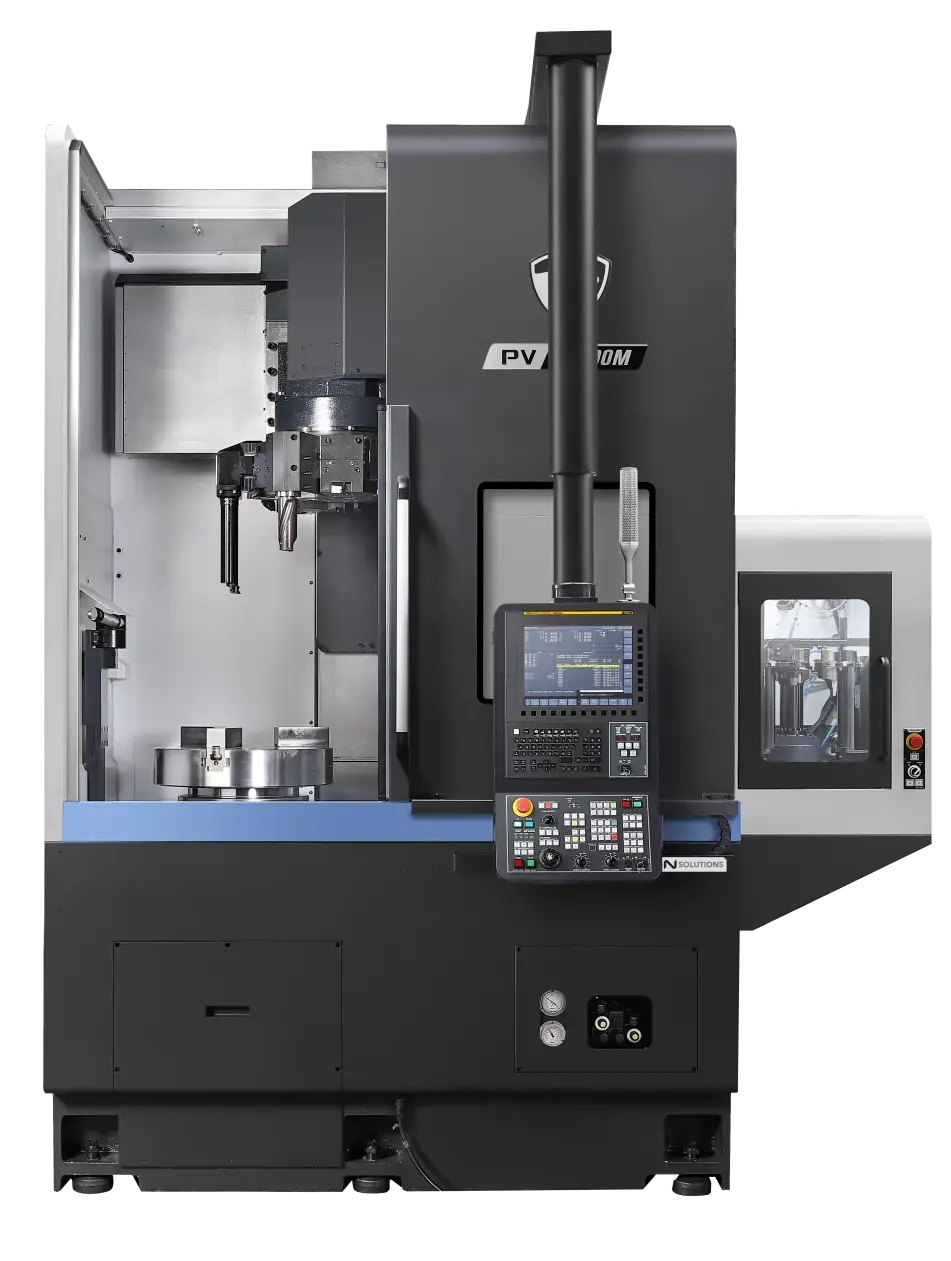

Вертикально-токарный центр Doosan PV9300M
Назначение и особенности

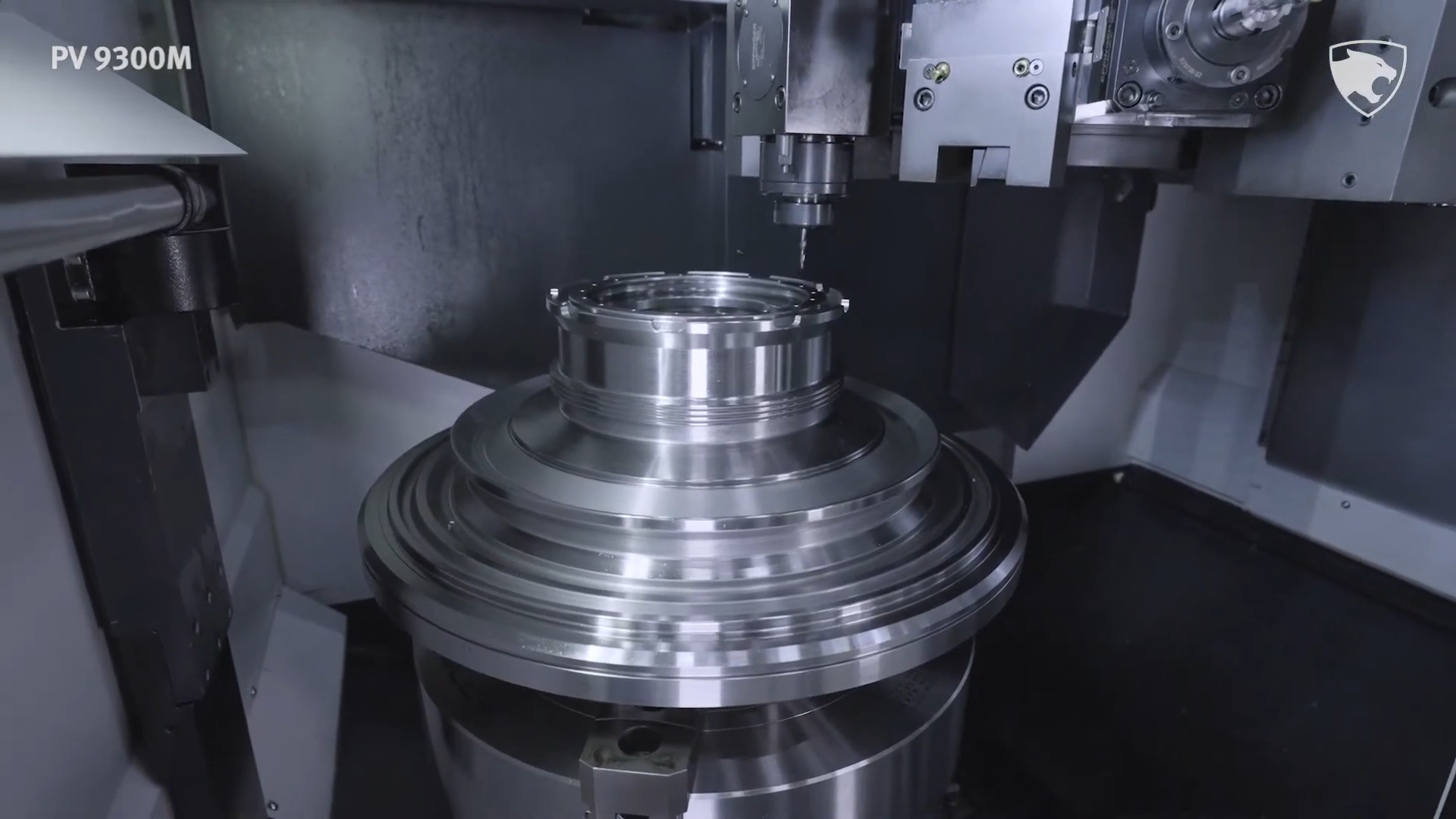

Doosan PV9300M — тяжёлый вертикально-токарный центр с функцией фрезерования, предназначенный для обработки крупногабаритных деталей с высоким моментом резания и строгими требованиями к точности.
Компоновка с вертикальной осью вращения и мощным шпинделем 45 кВт обеспечивает стабильную обработку заготовок диаметром до 930 мм и длиной до 890 мм, что делает эту модель оптимальной для энергетического, нефтегазового и транспортного машиностроения.
Преимущества вертикальной компоновки
Вертикальное расположение оси вращения — это не просто эргономика, а основа точности.
Деталь опирается на планшайбу диаметром 24″, равномерно распределяя массу, что исключает прогиб и биение даже при большой массе заготовки.

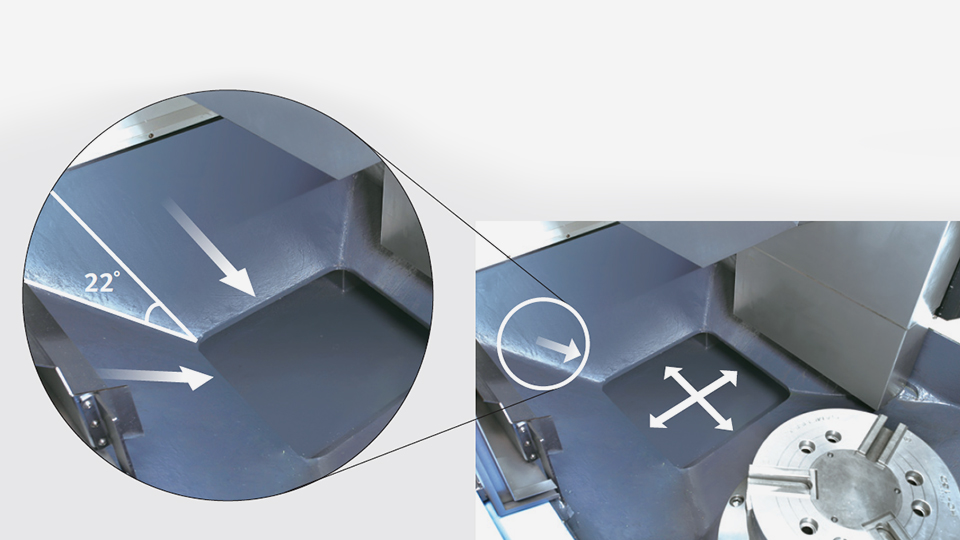

Благодаря действию силы тяжести, стружка свободно отводится вниз, зона резания остаётся чистой, охлаждение — эффективным, а инструмент — стабильным.
Фрезерная функция

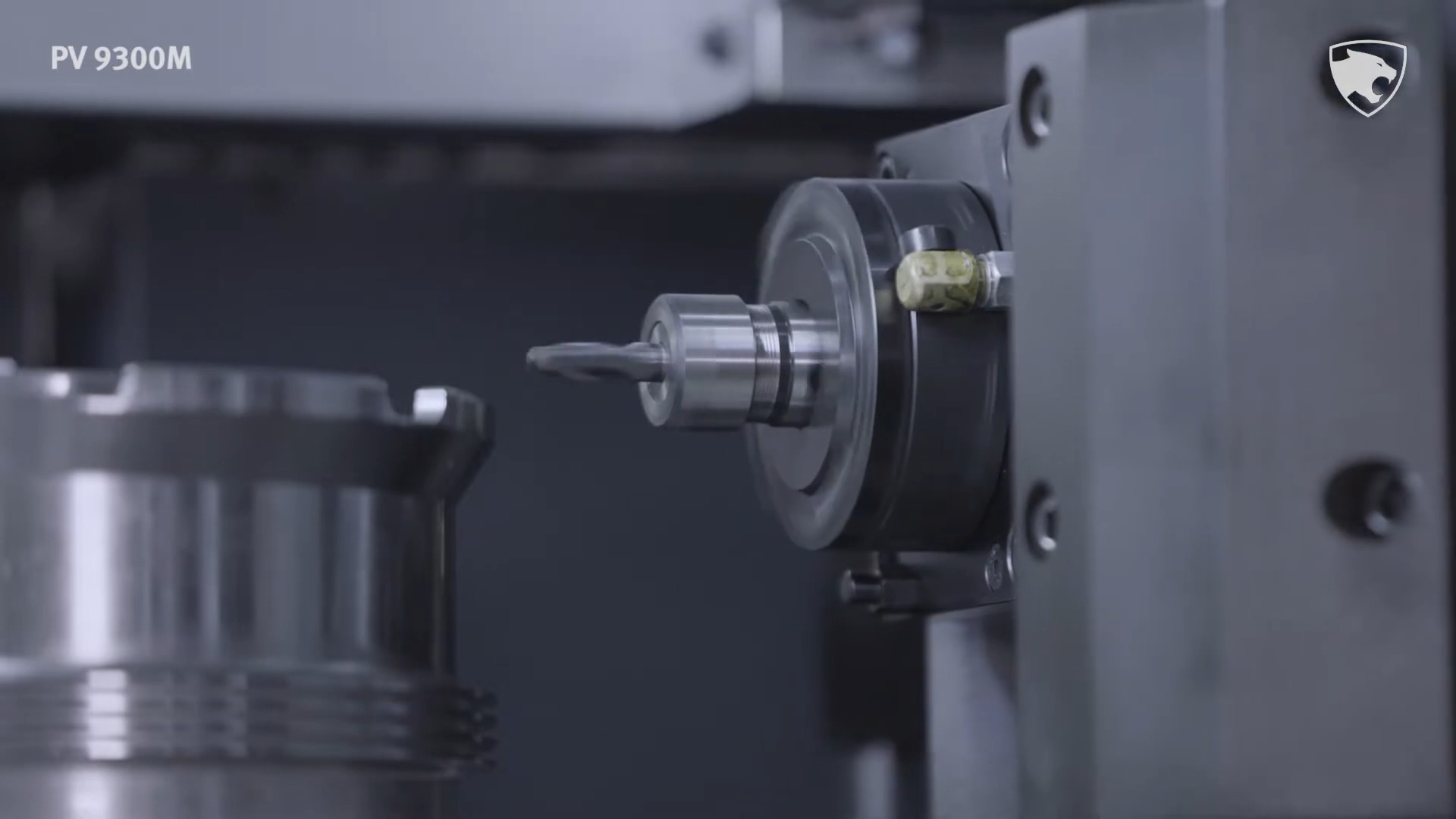

Модель PV9300M оснащена приводным инструментом (до 4000 об/мин) и осью C с шагом позиционирования 0,001°.

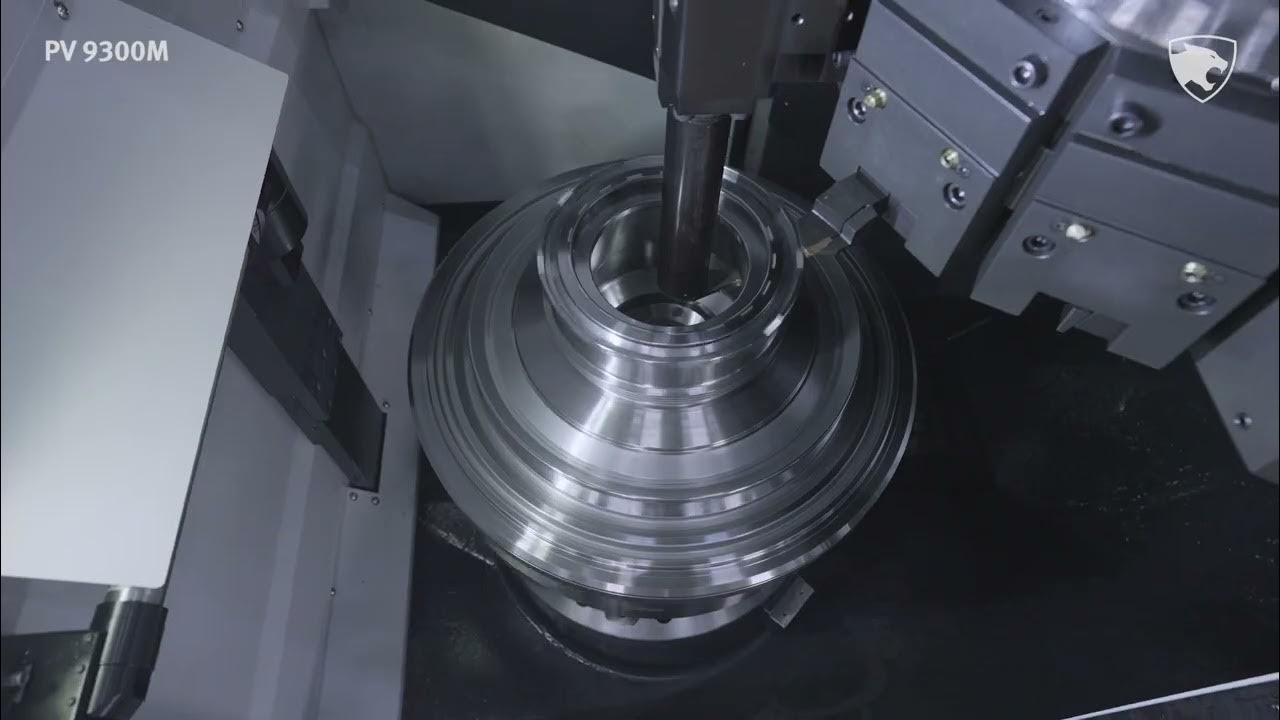

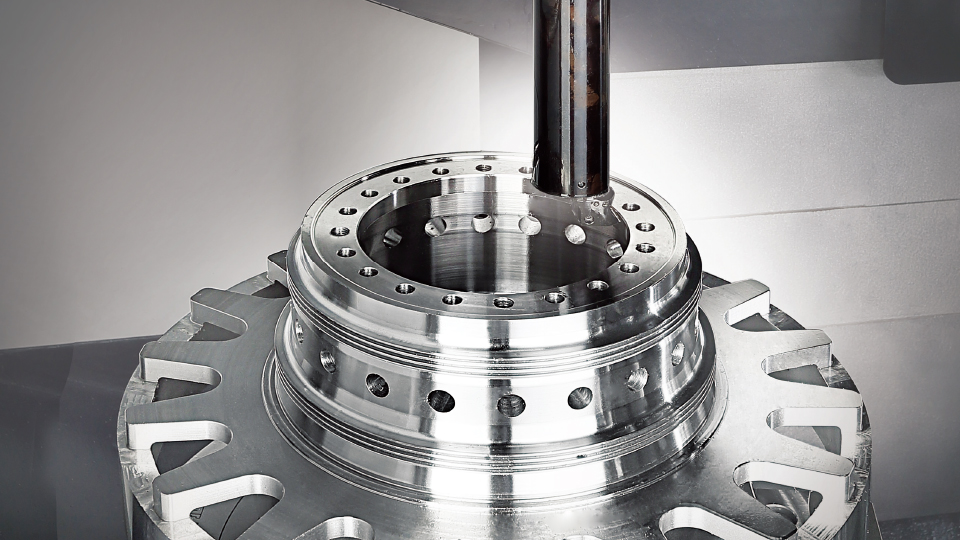

Это превращает станок в полноценный токарно-фрезерный комплекс, позволяющий выполнять фрезеровку плоскостей, сверление, нарезание резьбы и обработку отверстий без снятия детали с установки.
Такой подход сокращает время цикла, исключает погрешности переустановки и повышает точность совмещённых операций.
Применение
Doosan PV9300M используется в производстве:
-
корпусов насосов, подшипниковых щитов и крышек компрессоров;
-
роторов, маховиков и ступиц для энергетического оборудования;
-
деталей для судовых и авиационных двигателей;
-
массивных фланцев и соединительных элементов трубопроводов.
Преимущества и выгоды для заказчика
-
Высокий крутящий момент — 4444 Н·м.
Позволяет уверенно обрабатывать твёрдые стали и сплавы при глубоком съёме металла. -
Мощный шпиндель 45 кВт.
Устойчиво держит нагрузку в тяжёлых режимах, обеспечивая стабильное качество поверхности. -
Точная ось C (0,001°).
Идеальна для совмещённых токарно-фрезерных операций и обработки под углом. -

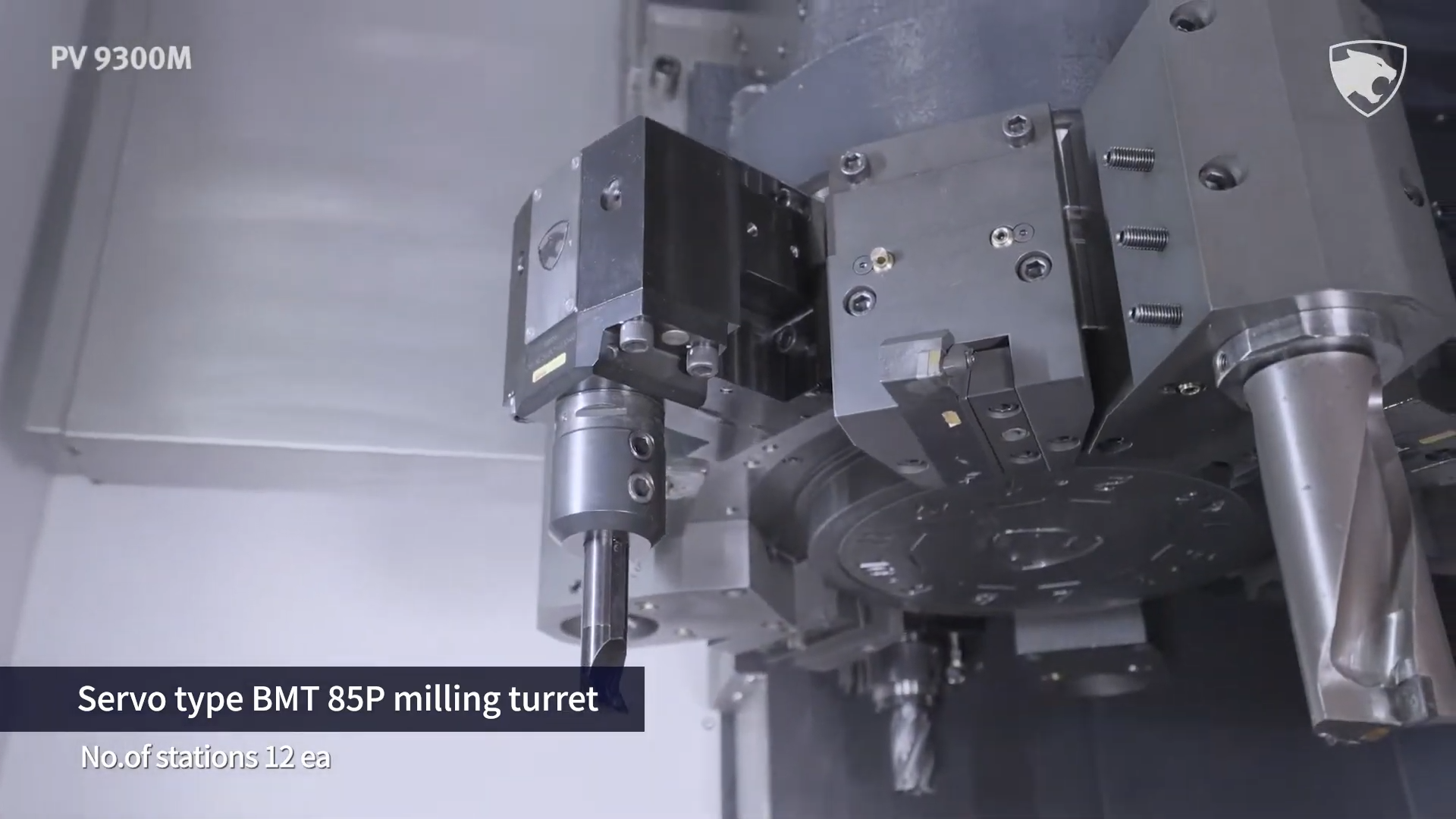

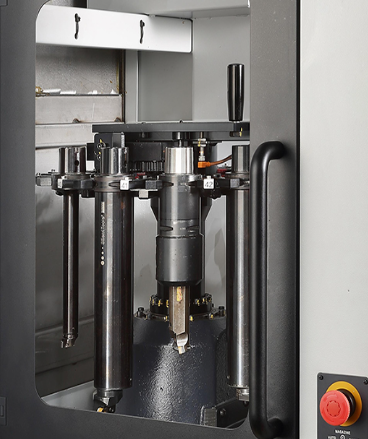

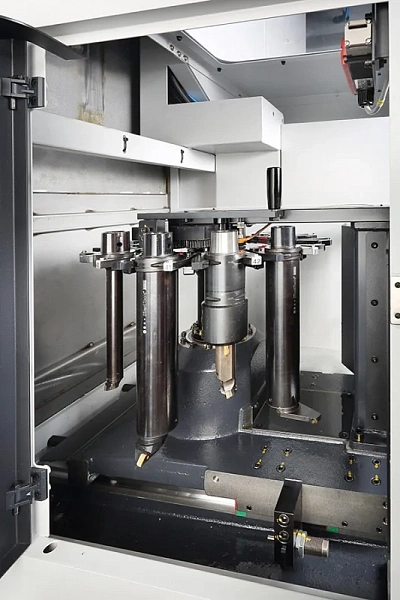

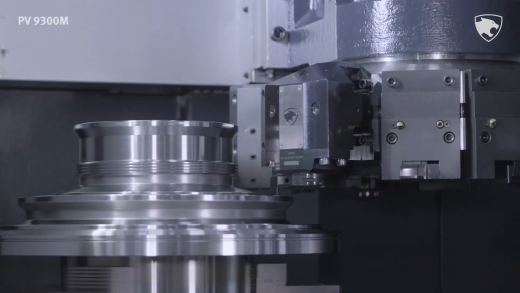

Револьверная головка на 12 позиций. BTM85P
Быстрая индексация, возможность установки приводных инструментов Ø 25×25 мм. -
Ходы по осям X = 485 мм, Z = 890 мм.
Оптимальный диапазон для большинства типоразмеров корпусных деталей. -
Ускоренные подачи — 20 м/мин.
Высокая динамика при сохранении плавности движения. -
Компактная установка.
Габариты 2144×3065×3650 мм позволяют разместить станок даже в стандартных цехах. -
Масса 11,5 т — гарантия жёсткости.
Тяжёлая литая база эффективно гасит вибрации, повышая стойкость инструмента.
Заключение
Doosan PV9300M — это промышленный токарно-фрезерный центр, объединяющий мощность карусельного станка и точность фрезерного центра.
Он обеспечивает стабильную работу при круглосуточных нагрузках и идеально подходит для предприятий, где ценят надёжность, точность и производительность.
ТЕХНО-СБ — официальный партнёр DN Solutions в России.
Мы поставляем, настраиваем и сопровождаем станки PV9300M с полной технической поддержкой и гарантией.
| Серия | PV |
| Модель | PV9300M |

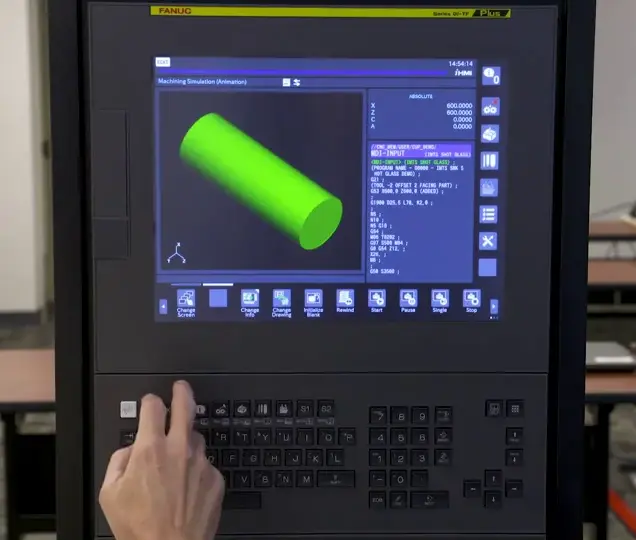

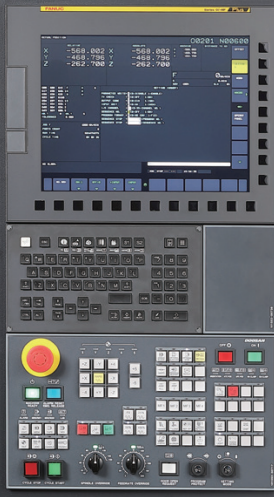

| Система ЧПУ | FANUC - 0i TF Plus |
| Перемещения | |
|---|---|
| Ось X (мм) | 485 |
| Ось Z (мм) | 890 |
| Максимальный диаметр над станиной (мм) | 920 |
| Максимальный диаметр над суппортом (мм) | 740 |
| Шпиндель | |
| Тип передачи | 2ст редуктор |
| Число оборотов шпинделя с патроном (об/мин) | 1800 |

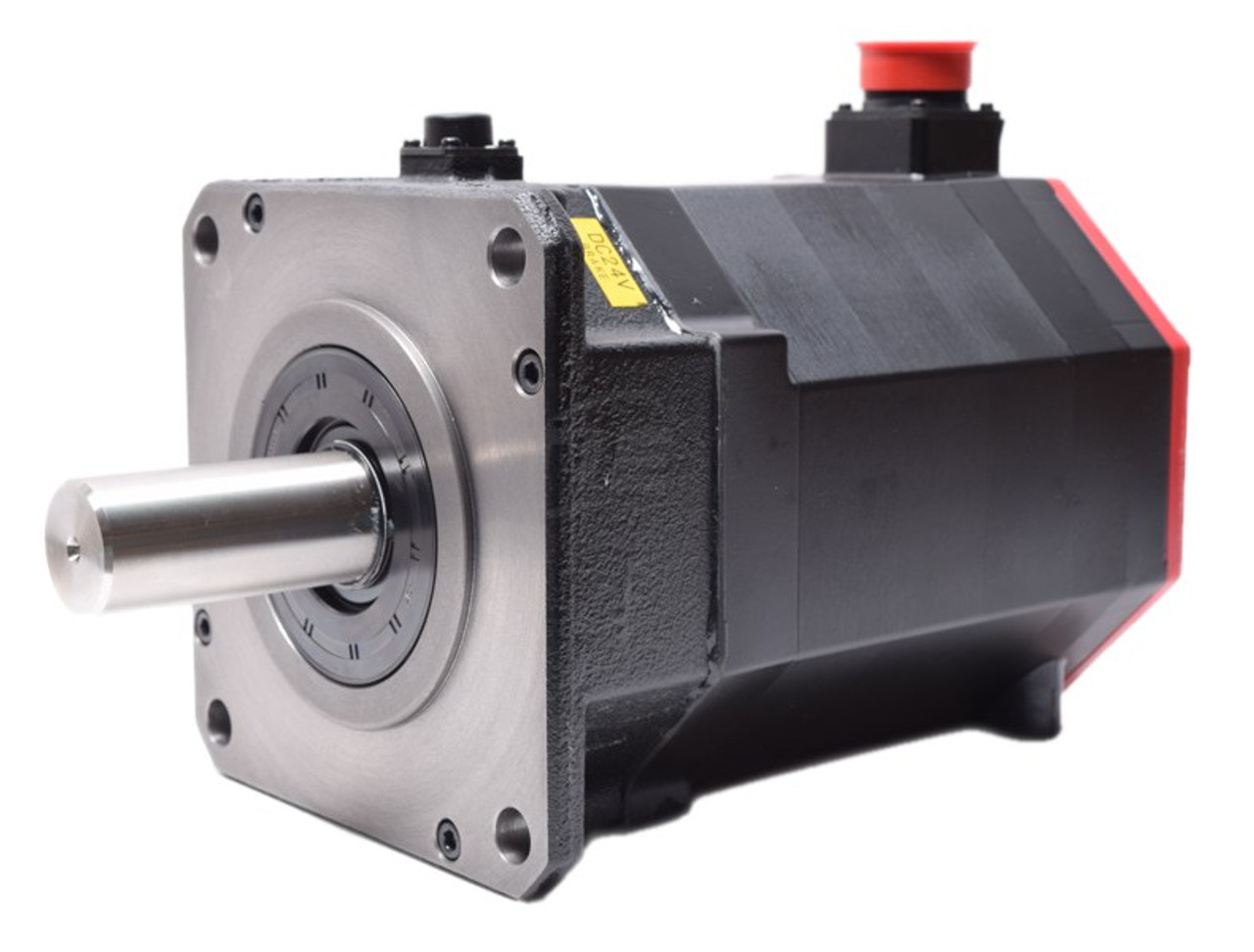

| Мощность двигателя (кВт) | 37 / 45 |
| Крутящий момент (пост \ 30 мин) (Нм) | 4443 |
| Количество ступеней коробки скоростей (шт) | 2 |

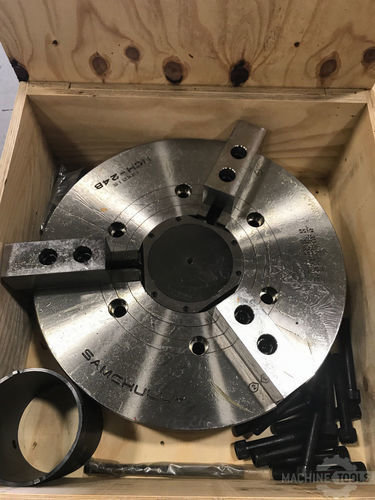

| Токарный патрон, диаметр (мм) | 610 |
| Торец шпинделя (мм) | A2-14 |
| Диаметр подшипника шпинделя, внешний (мм) | 200 |
| Подачи | |
| Холостой ход по осям X\Y\Z\W(м/мин) | 20 /-/ 20 |
| Общие параметры | |
| Потребляемая мощность (КВА) | 74 |
| Масса станка (кг) | 11500 |
| Габариты занимаемой площади (мм) | 2144 х 3065 |
| Высота (мм) | 3636 |
| Тип направляющих | Скольжения |
| Инструментальная система | |
| Тип системы | BMT85P |
| Тип привода | электромеханический |
| Количество инструмента (шт) | 12 |
| Мощность фрезерного шпинделя (кВт) | 11 / 15 |
| Частота вращения фрезерного шпинделя (об/мин) | 4000 |
| Сечение державки (мм) | 32 |
| Время смены (сек.) | 0.25 |
