Doosan VT1100M — высокоскоростной вертикально-токарный центр с функцией фрезерования (ось C и приводной инструмент). Предназначен для обработки деталей среднего диаметра с высоким требованием к точности и чистоте поверхности. Благодаря вертикальной компоновке шпинделя и мощной револьверной головке станок обеспечивает надёжное базирование заготовки и стабильное качество при непрерывной работе в несколько смен

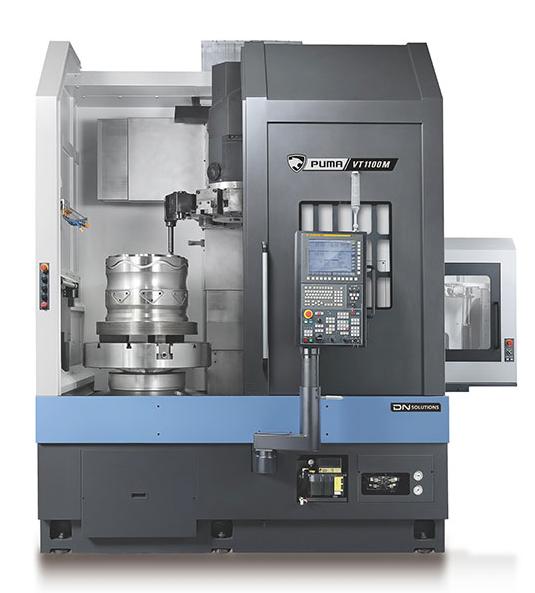

Вертикально-токарный центр Doosan VT1100M
Назначение и особенности

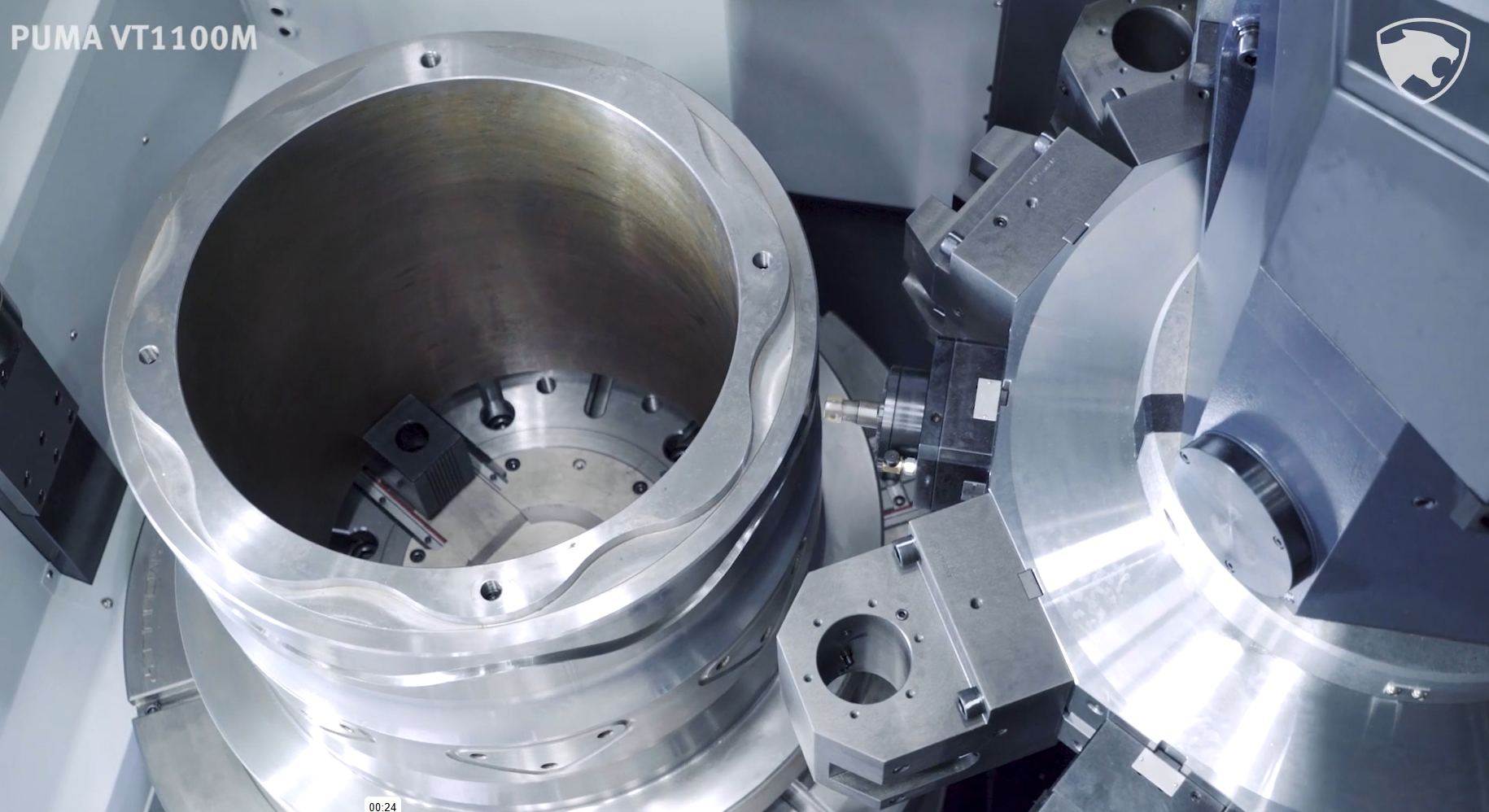

PUMA VT1100M — вертикальный токарный центр с функцией фрезерования, предназначенный для высокоточной обработки крупногабаритных деталей диаметром до 1100 мм и высотой до 960 мм. Вертикальная компоновка обеспечивает устойчивое базирование заготовки под собственным весом, исключая деформации и повышая точность обработки.

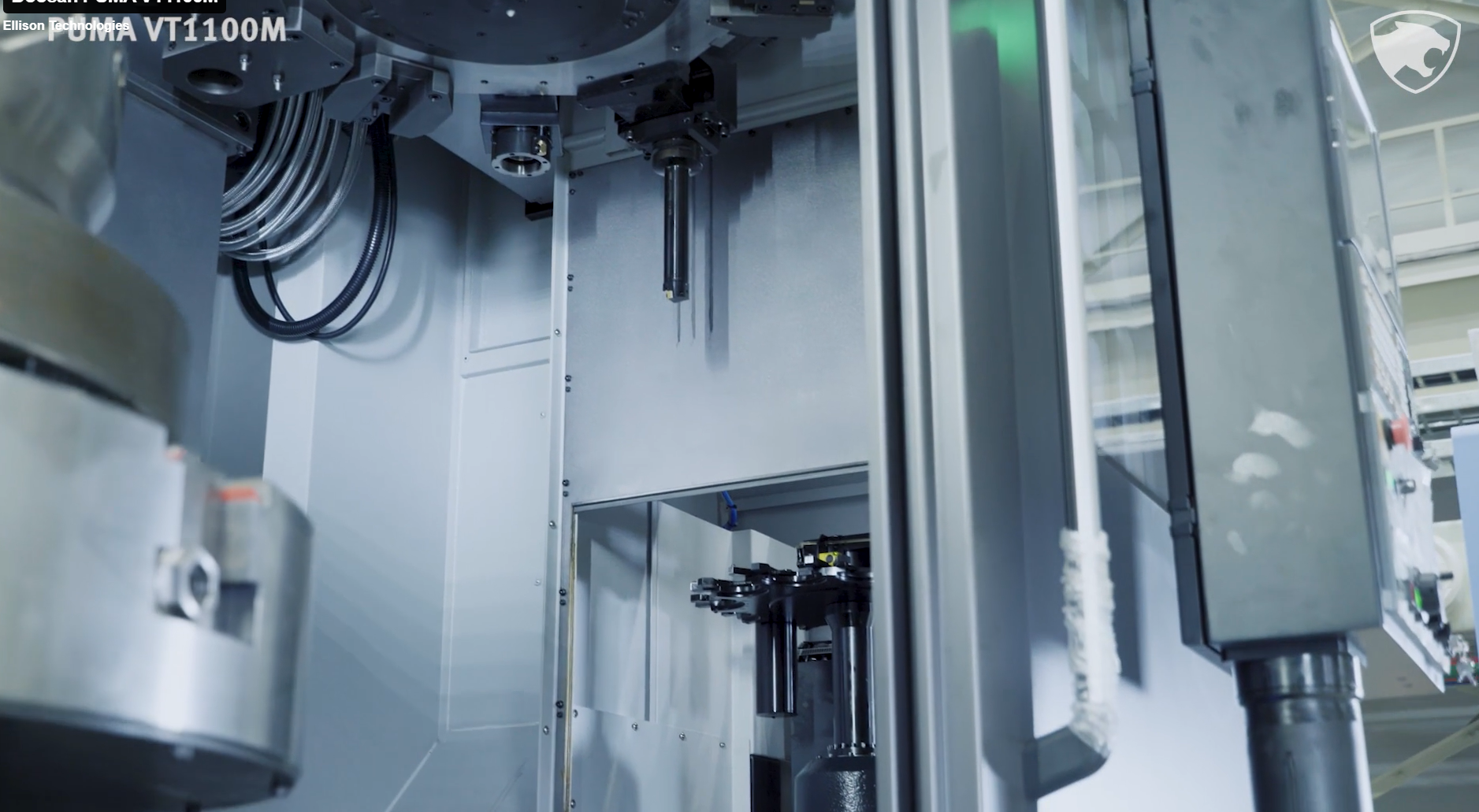

Преимущества вертикальной компоновки
Вертикальное расположение оси вращения — это не просто эргономика, а основа точности.
Деталь опирается на планшайбу диаметром 24″, равномерно распределяя массу, что исключает прогиб и биение даже при большой массе заготовки.
Благодаря действию силы тяжести, стружка свободно отводится вниз, зона резания остаётся чистой, охлаждение — эффективным, а инструмент — стабильным.

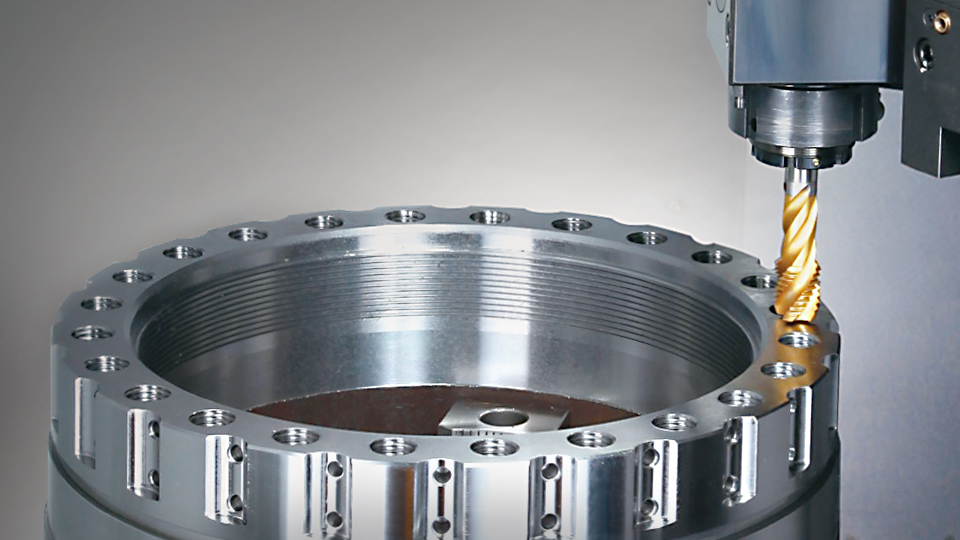

Фрезерная функция
Модель PV1100M оснащена приводным инструментом (до 4000 об/мин) и осью C с шагом позиционирования 0,001°.
Это превращает станок в полноценный токарно-фрезерный комплекс, позволяющий выполнять фрезеровку плоскостей, сверление, нарезание резьбы и обработку отверстий без снятия детали с установки.
Такой подход сокращает время цикла, исключает погрешности переустановки и повышает точность совмещённых операций.
Применение
Doosan PV1000M используется в производстве:
-
корпусов насосов, подшипниковых щитов и крышек компрессоров;
-
роторов, маховиков и ступиц для энергетического оборудования;
-
деталей для судовых и авиационных двигателей;
-
массивных фланцев и соединительных элементов трубопроводов.
Преимущества и выгоды для заказчика
Преимущества для заказчика
-
Высокая мощность и стабильность при тяжёлой обработке
Шпиндель Fanuc мощностью 65 кВт обеспечивает крутящий момент до 7552 Н·м — достаточно для грубой и чистовой обработки деталей из стали, чугуна и титана. -

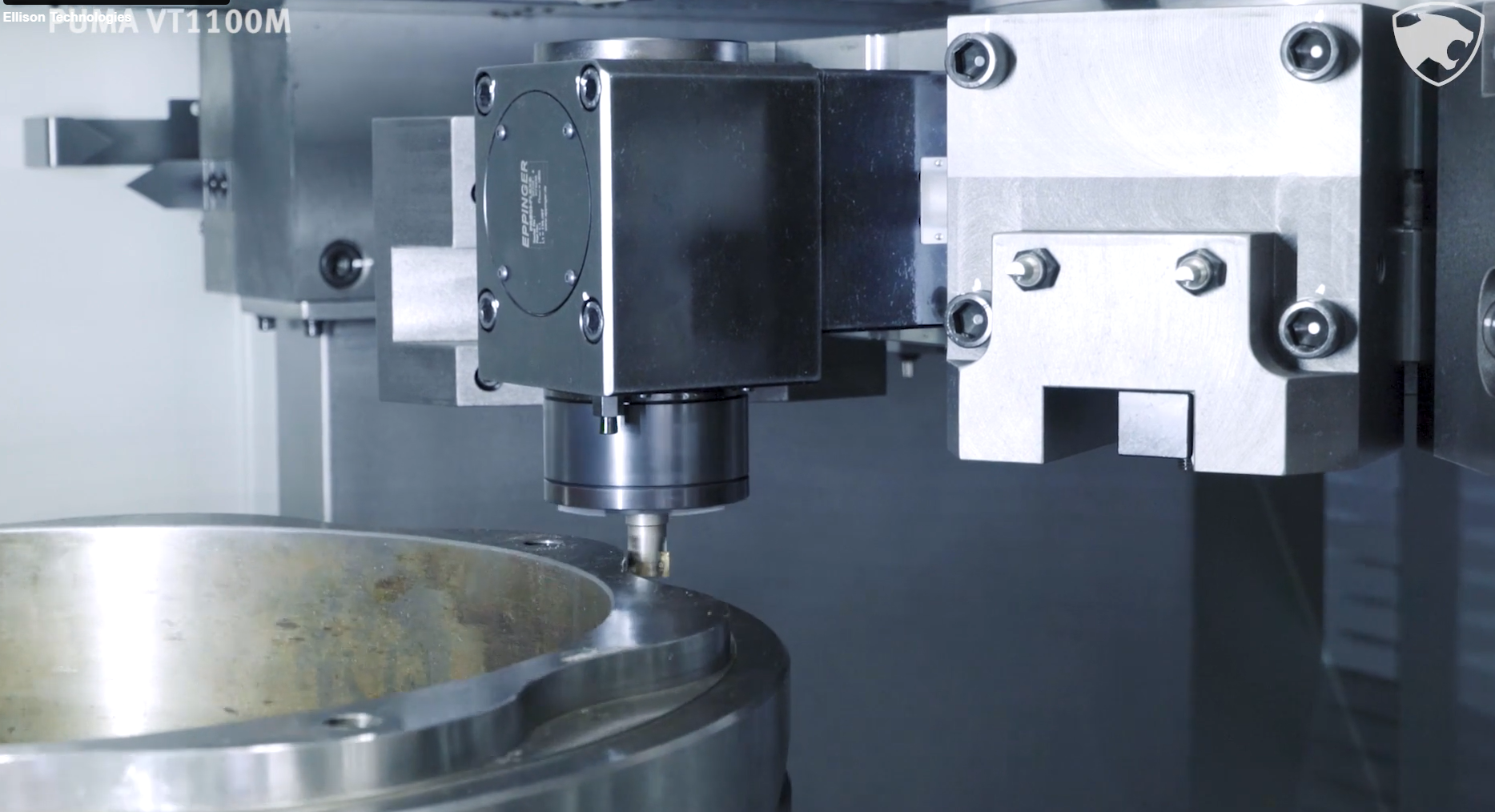

Приводной инструмент 11 кВт
Позволяет выполнять фрезерные, сверлильные и резьбонарезные операции без переустановки детали, снижая трудозатраты и время цикла. -

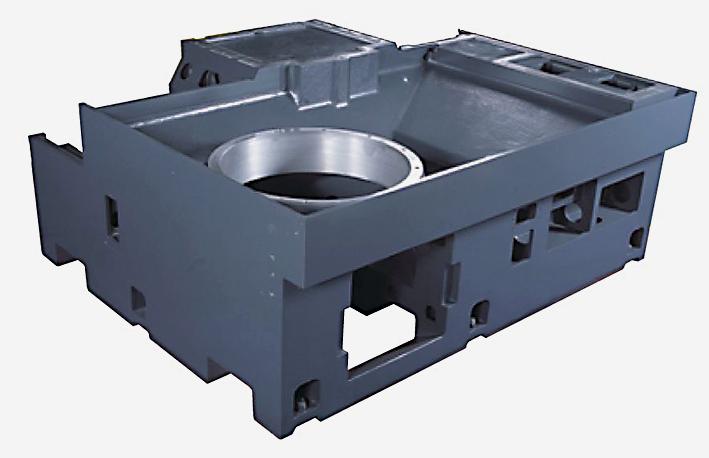

Жёсткая станина и колонна
Индукционно закалённые направляющие коробчатого типа с покрытием Turcite B снижают вибрации, увеличивают срок службы инструмента и обеспечивают зеркальную чистоту поверхности. -
Оптимальный отвод стружки и охлаждение
Переработанная конструкция ложа и кожуха гарантирует надёжный сток СОЖ и эффективное удаление большого объёма стружки, предотвращая её повторное резание. -
Быстрая смена инструмента
Servo-револьвер BMT85P обеспечивает индексирование до 2.2 секунды и высокую точность позиционирования при комбинированных операциях. -
Прочная конструкция с балансировкой колонны
Система противовеса снижает нагрузку на вертикальную ось и предотвращает «падение револьвера» при аварийной остановке — повышая безопасность и ресурс узлов. -
Высокая надёжность компонентов
Все оси оснащены сервомоторами Fanuc, а направляющие — закалены до HRC 55, что гарантирует долговечность и стабильность точности в течение многих лет. -
Удобство и безопасность оператора
Эргономичная панель управления с регулируемой высотой, полная защита от стружки и разбрызгивания СОЖ, улучшенная подсветка рабочей зоны. -
Поддержка ведущих систем ЧПУ
Fanuc 32i или Siemens 828D — гибкость в интеграции и настройке под предпочтения заказчика.
Doosan PV1100M — это промышленный токарно-фрезерный центр, объединяющий мощность карусельного станка и точность фрезерного центра.
Он обеспечивает стабильную работу при круглосуточных нагрузках и идеально подходит для предприятий, где ценят надёжность, точность и производительность.
ТЕХНО-СБ — официальный партнёр DN Solutions в России.
Мы поставляем, настраиваем и сопровождаем станки PV9300M с полной технической поддержкой и гарантией.
| Серия | VT |
| Модель | VT1100M |
| Система ЧПУ | FANUC - 0i TF Plus |
| Перемещения | |
|---|---|
| Ось X (мм) | 580 |
| Ось Z (мм) | 1000 |
| Максимальный диаметр над станиной (мм) | 1270 |
| Максимальный диаметр над суппортом (мм) | 1000 |
| Шпиндель | |
| Тип передачи | 2ст редуктор |
| Число оборотов шпинделя с патроном (об/мин) | 850 |
| Мощность двигателя (кВт) | 37 / 45 |
| Крутящий момент (пост \ 30 мин) (Нм) | 4443 |
| Количество ступеней коробки скоростей (шт) | 2 |
| Токарный патрон, диаметр (мм) | 610 |
| Торец шпинделя (мм) | A2-14 |
| Диаметр подшипника шпинделя, внешний (мм) | 200 |
| Подачи | |
| Холостой ход по осям X\Y\Z\W(м/мин) | 20 /-/ 20 |
| Общие параметры | |
| Потребляемая мощность (КВА) | 90 |
| Масса станка (кг) | 22000 |
| Габариты занимаемой площади (мм) | 4012 х 2830 |
| Высота (мм) | 3305 |
| Тип направляющих | Скольжения |
| Инструментальная система | |
| Тип системы | BMT85P |
| Тип привода | электромеханический |
| Количество инструмента (шт) | 12 |
| Мощность фрезерного шпинделя (кВт) | 11 / 15 |
| Частота вращения фрезерного шпинделя (об/мин) | 4000 |
| Сечение державки (мм) | 32 |
| Время смены (сек.) | 0.25 |
