DOOSAN PV9300 — тяжёлый вертикально-токарный центр для обработки крупногабаритных деталей
Назначение и особенности
Doosan PV9300 — это мощный вертикально-токарный центр с ЧПУ, предназначенный для обработки крупногабаритных деталей при высоких нагрузках на резание.
Станок оснащён шпинделем мощностью 45 кВт и развивает крутящий момент до 4444 Н·м, обеспечивая стабильную работу с заготовками диаметром до 930 мм и высотой до 801 мм.
Вертикальная компоновка делает модель PV9300 оптимальной для обработки деталей, требующих высокой точности, жёсткости и устойчивости, — в том числе для предприятий энергетического, нефтегазового, транспортного и тяжёлого машиностроения.
Преимущества вертикальной компоновки
Вертикальное расположение оси вращения — это не просто конструктивная особенность, а основа стабильности и точности обработки:
-
Равномерное распределение массы на планшайбе диаметром 24" предотвращает прогиб и биение даже при тяжёлых заготовках.
-

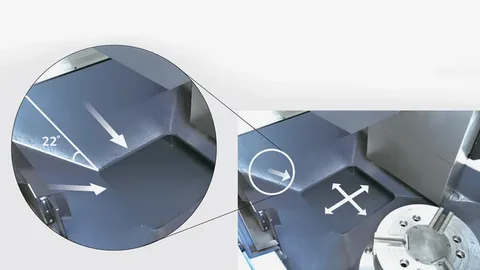

Гравитационный отвод стружки вниз — зона резания остаётся чистой, охлаждение эффективное, инструмент работает без перегрева.
-
Жёсткая станина и литая база гасят вибрации, повышая стойкость инструмента и качество поверхности.
Преимущества и выгоды для заказчика
1. Высокий крутящий момент — 4444 Н·м
Позволяет уверенно вести тяжёлое точение сталей, чугуна и жаропрочных сплавов при глубоком съёме.
2. Мощный шпиндель 45 кВт
Обеспечивает стабильную работу в длительных циклах без перегрева и потери геометрической точности.
3. Оптимальные ходы по осям X и Z
Рабочие перемещения X = 485 мм, Z = 890 мм — достаточно для большинства типов корпусных, фланцевых и дисковых деталей.
4. Высокие скорости подач
Ускоренные перемещения по обеим осям — 20 м/мин, что сокращает вспомогательное время и повышает общую производительность.
5. Револьверная головка на 12 позиций
Позволяет быструю индексацию и установку стандартных державок Ø32×32 мм и расточных резцов Ø50 мм.
6. Жёсткая конструкция и масса 11,4 т
Тяжёлая литая станина и усиленные направляющие обеспечивают стабильность, минимальные вибрации и длительный срок службы узлов.
7. Компактные габариты при высокой мощности
Размеры 2144 × 3065 × 3650 мм позволяют устанавливать станок в стандартных производственных помещениях без доработок фундамента.
Применение
Doosan PV9300 применяется для серийного и единичного производства:
-
корпусов насосов, подшипниковых щитов, крышек компрессоров;
-
роторов, маховиков, тормозных барабанов;
-
фланцев, адаптеров, корпусов клапанов и соединительных элементов трубопроводов;
-
деталей для редукторов, бурового и энергетического оборудования.
Итог
Doosan PV9300 — это промышленный вертикально-токарный центр, спроектированный для стабильной работы в условиях тяжёлой механической нагрузки.
Он сочетает мощность, жёсткость и точность, обеспечивая надёжную обработку крупных заготовок при минимальных вибрациях и максимальном ресурсе инструмента.
Если вы ищете производительный и надёжный токарный центр для тяжёлых условий — Doosan PV9300 станет стратегическим решением для вашего производства.
ТЕХНО-СБ — официальный партнёр DN Solutions в России.
Мы поставляем, настраиваем и сопровождаем станки PV9300 с технической поддержкой, пусконаладкой и гарантией производителя.
| Серия | PV |
| Модель | PV9300 |
| Система ЧПУ | FANUC - 0i TF Plus |
| Перемещения | |
|---|---|
| Ось X (мм) | 485 |
| Ось Z (мм) | 890 |
| Максимальный диаметр над станиной (мм) | 920 |
| Максимальный диаметр над суппортом (мм) | 740 |
| Шпиндель | |
| Тип передачи | 2ст редуктор |
| Число оборотов шпинделя с патроном (об/мин) | 1800 |
| Мощность двигателя (кВт) | 37 / 45 |
| Крутящий момент (пост \ 30 мин) (Нм) | 4443 |
| Количество ступеней коробки скоростей (шт) | 2 |
| Токарный патрон, диаметр (мм) | 610 |
| Торец шпинделя (мм) | A2-14 |
| Диаметр подшипника шпинделя, внешний (мм) | 200 |
| Подачи | |
| Холостой ход по осям X\Y\Z\W(м/мин) | 20 /-/ 20 |
| Инструментальная система | |
| Тип системы | гидравлическая револьверная головка |
| Тип привода | электромеханический |
| Количество инструмента (шт) | 12 |
| Сечение державки (мм) | 32 |
| Время смены (сек.) | 0.25 |
| Общие параметры | |
| Потребляемая мощность (КВА) | 74 |
| Масса станка (кг) | 11400 |
| Габариты занимаемой площади (мм) | 2144 х 3065 |
| Высота (мм) | 3636 |
| Тип направляющих | Скольжения |
