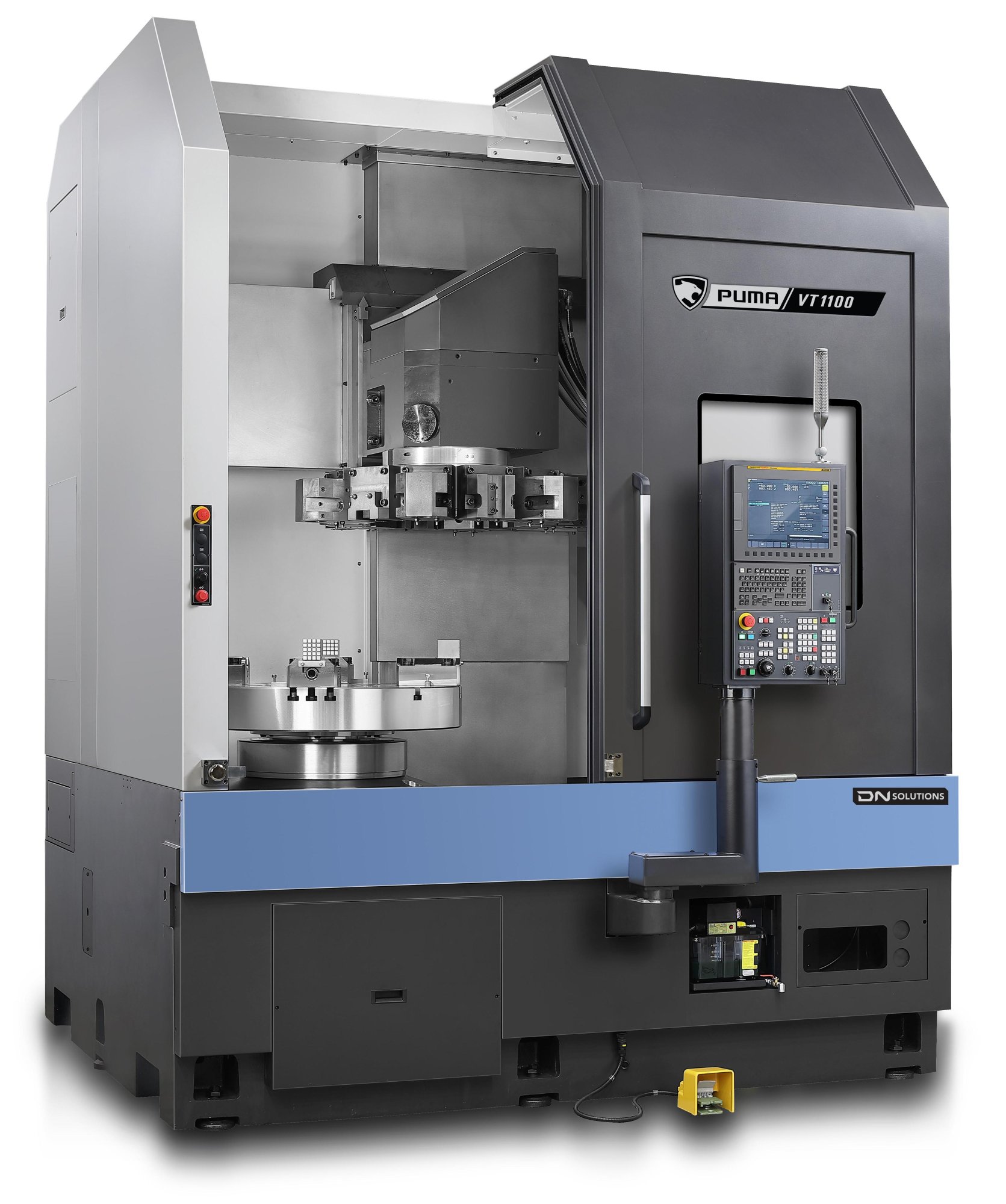

Вертикально-токарный центр Doosan VT1100
Назначение и особенности
PUMA VT1100 — вертикальный токарный центр для высокоточной обработки массивных и сложногабаритных деталей диаметром до 1100 мм и высотой до 960 мм. Вертикальная компоновка позволяет надёжно удерживать заготовку под собственным весом, обеспечивая стабильность геометрии и высокую точность при черновой и чистовой обработке.
Преимущества вертикальной компоновки
Вертикальное расположение оси вращения — это не просто эргономика, а основа точности.
Деталь опирается на планшайбу (гидравлический патрон) диаметром 32″, равномерно распределяя массу, что исключает прогиб и биение даже при большой массе заготовки.
Благодаря действию силы тяжести, стружка свободно отводится вниз, зона резания остаётся чистой, охлаждение — эффективным, а инструмент — стабильным.
Применение
Doosan VT1100 используется в производстве:
-
корпусов насосов, подшипниковых щитов и крышек компрессоров;
-
роторов, маховиков и ступиц для энергетического оборудования;
-
деталей для судовых и авиационных двигателей;
-
массивных фланцев и соединительных элементов трубопроводов.
Преимущества и выгоды для заказчика
-
Высокая мощность и стабильность под нагрузкой
Шпиндель Fanuc мощностью 65 кВт обеспечивает крутящий момент 7552 Н·м, что позволяет обрабатывать детали из прочных сталей и сплавов в тяжёлых режимах резания. -
Максимальная точность обработки
Вертикальное расположение шпинделя и патрона предотвращает биение и провисание деталей, а также исключает деформации заготовки при базировании. -

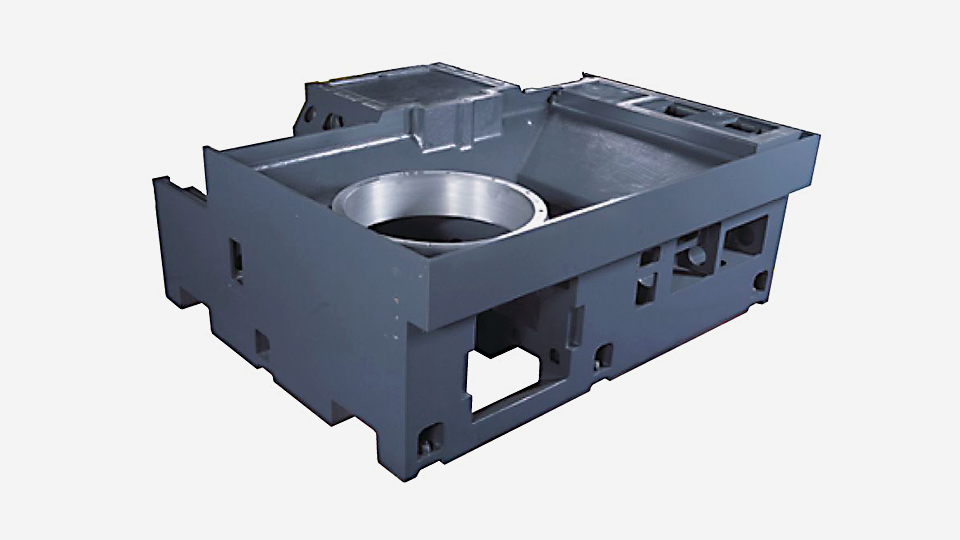

Жёсткая конструкция станины
Индукционно закалённые направляющие коробчатого типа с покрытием Turcite B гасят вибрации и повышают качество поверхности при чистовой обработке. -
Балансировка колонны и противовес
Конструкция с уравновешиванием оси Z снижает нагрузку на серводвигатель и предотвращает падение револьвера при аварийной остановке. -

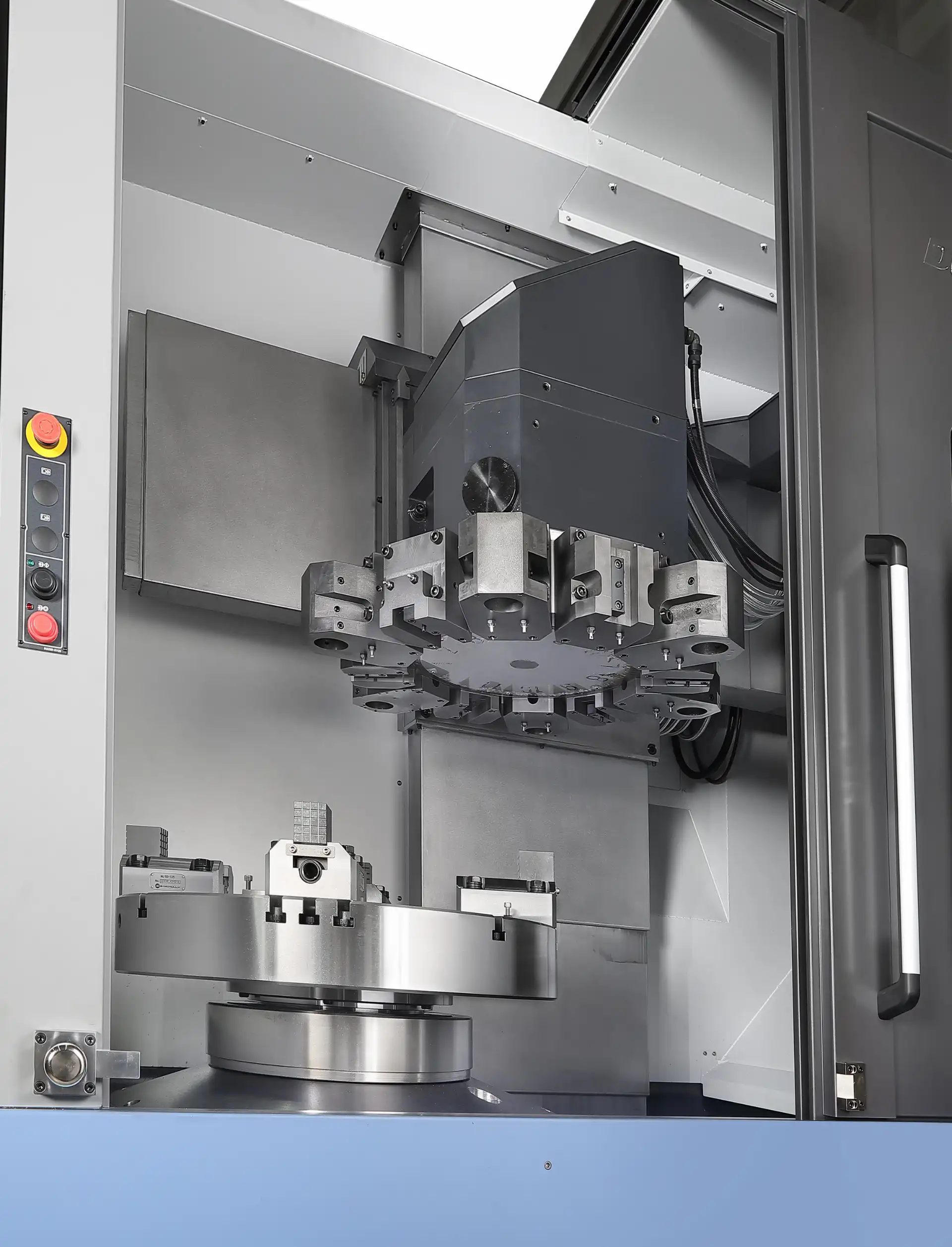

Скоростная револьверная головка
На 12 инструментов с временем индексирования 2.2 секунды — для эффективной последовательной обработки без простоев. -
Надёжность и долговечность узлов
Направляющие осей закалены до твёрдости HRC 55, что гарантирует стабильность геометрии и точность в долгосрочной эксплуатации. -
Эффективный отвод стружки и СОЖ
Переработанная форма ложа и кожуха облегчает удаление большого объёма стружки при тяжёлых операциях точения. -

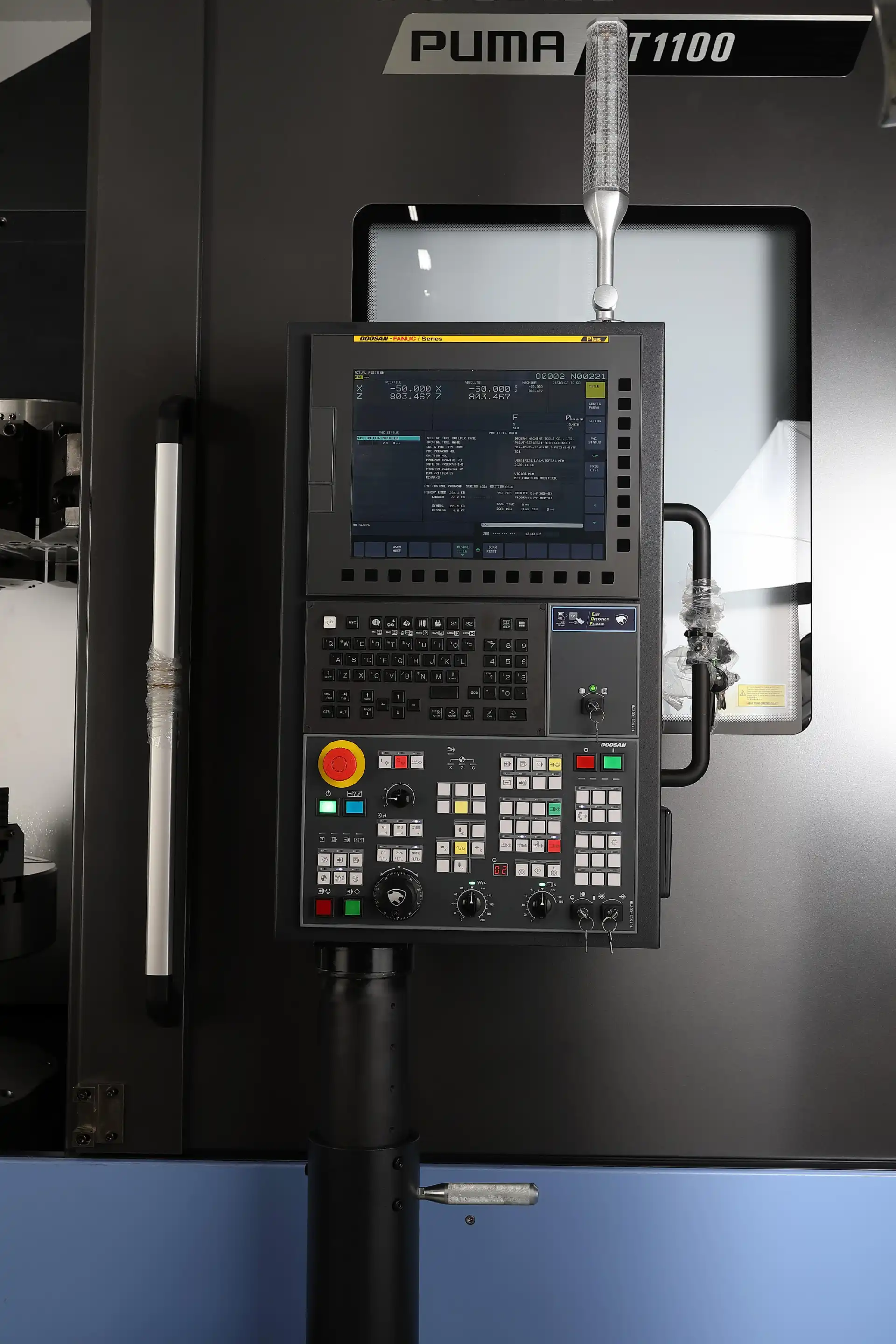

Эргономичность и безопасность
Регулируемая панель управления, хорошая обзорность рабочей зоны, блокировка дверей и полная защита от разбрызгивания СОЖ. -
Гибкость в управлении
Возможность выбора между Fanuc 32i и Siemens 828D — адаптация под привычные стандарты цеха.
Doosan VT1100 — это промышленный токарно-фрезерный центр, объединяющий мощность карусельного станка и точность фрезерного центра.
Он обеспечивает стабильную работу при круглосуточных нагрузках и идеально подходит для предприятий, где ценят надёжность, точность и производительность.
ТЕХНО-СБ — официальный партнёр DN Solutions в России.
Мы поставляем, настраиваем и сопровождаем станки VT1100Mс полной технической поддержкой и гарантией.
| Серия | VT |
| Модель | VT1100 |
| Система ЧПУ | FANUC - 0i TF Plus |
| Перемещения | |
|---|---|
| Ось X (мм) | 580 |
| Ось Z (мм) | 1000 |
| Максимальный диаметр над станиной (мм) | 1270 |
| Максимальный диаметр над суппортом (мм) | 1000 |
| Шпиндель | |
| Тип передачи | 2ст редуктор |
| Число оборотов шпинделя с патроном (об/мин) | 850 |
| Мощность двигателя (кВт) | 65 |
| Крутящий момент (пост \ 30 мин) (Нм) | 7559 |
| Количество ступеней коробки скоростей (шт) | 2 |
| Токарный патрон, диаметр (мм) | 812 |
| Торец шпинделя (мм) | A2-15 |
| Диаметр подшипника шпинделя, внешний (мм) | 200 |
| Подачи | |
| Холостой ход по осям X\Y\Z\W(м/мин) | 20 /-/ 20 |
| Общие параметры | |
| Потребляемая мощность (КВА) | 90 |
| Масса станка (кг) | 22000 |
| Габариты занимаемой площади (мм) | 4012 х 2830 |
| Высота (мм) | 3305 |
| Тип направляющих | Скольжения |
| Инструментальная система | |
| Тип системы | BMT85P |
| Тип привода | электромеханический |
| Количество инструмента (шт) | 12 |
| Сечение державки (мм) | 32 |
| Время смены (сек.) | 0.25 |
