Lynx 225M II — высокоточный и высокоскоростной токарный центр с функцией фрезерования из линейки DN Solutions (DOOSAN), идеально подходящий для производства небольших деталей с высокой производительностью. Компактные размеры станка позволяют экономить рабочее пространство, что особенно важно для компаний с ограниченными площадями.

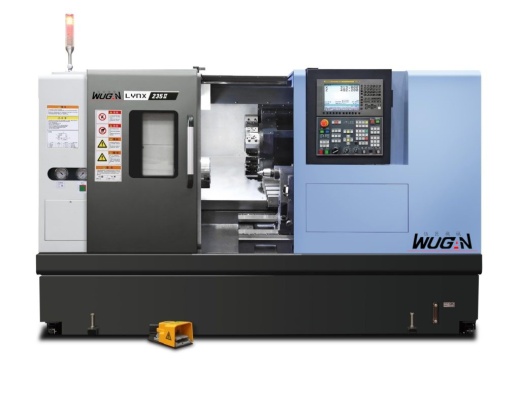

Станки серии Lynx 235M II — это компактные горизонтальные токарные центры, которые предназначены для создания небольших деталей с высокой точностью и производительностью. Выполняют операции точения ( чистовое и черновое) а также ряд фрезерных операций, с целью оптимизации технологии обработки на 1 единице оборудования. Эти станки выделяются высокой жесткостью, отличной стабильностью и эффективностью, что делает их идеальными для решения широкого спектра производственных задач, от высокоточной обработки до массового производства.
Преимущества и выгоды:
-
Высокая мощность шпинделя: Шпиндель с мощностью 18,5 кВт и высоким крутящим моментом обеспечивает эффективную обработку, даже в сложных условиях.
-
Усиленная цельнолитая станина с углом наклона 30 градусов и массой 3200 кг обеспечивает низкий центр тяжести, что предотвращает деформации и минимизирует колебания и вибрации во время работы. Использование мелкозернистого чугуна Механит с высокими демпфирующими характеристиками дополнительно усиливает жёсткость и надежность станка при высоких нагрузках, способствуя стабильной работе и повышая срок службы оборудования.
-

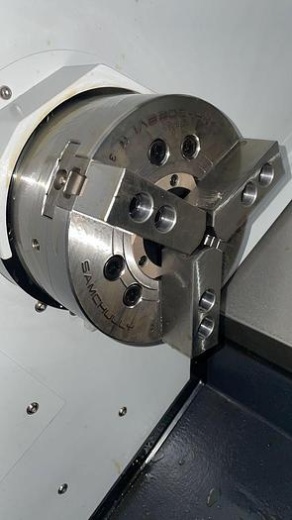

Уникальный шпиндельный узел: Конструкция минимизирует инерционные нагрузки, увеличивает жесткость и сокращает время ускорения. Типа торца шпинделя А2-6 с установленным патроном на 210 мм позволяет зажать пруток диаметром 65 мм. Частота вращения до 4500 об/мин обеспечивает высокую скорость резания.
-

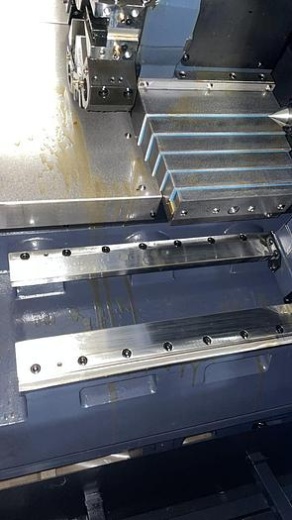

Прецизионные направляющие качения: Обеспечивают высокую точность позиционирования и снижают трение, что увеличивает срок службы узлов.Скорость перемещений до 36 м/мин.
-

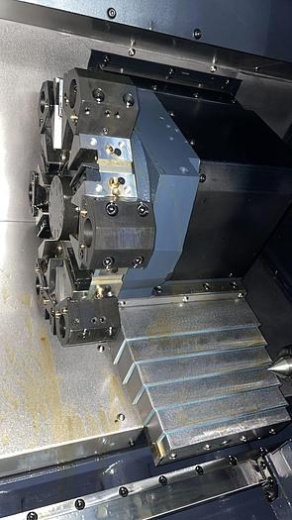

Серво-гидравлическая револьверная головка BMT45P: Позволяет быстро менять инструменты с высокой точностью и скоростью до 0,15 секунды. Крепление BTM45P обеспечивает надежную фиксацию инструмента на револьверной головке, отличаясь высокой эффективностью, жесткостью и точностью. Инновационная внутренняя система привода способствует высокой производительности во время обработки, гарантируя стабильные результаты даже при фрезерных операциях с удлинённым инструментом.
-

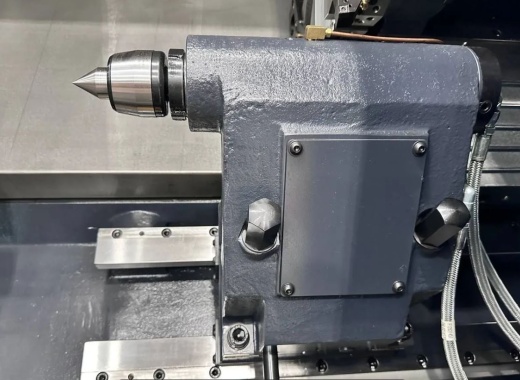

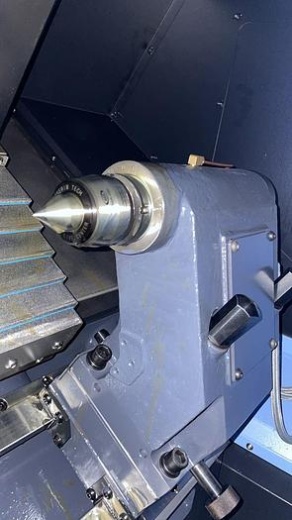

Массивная задняя бабка конуса Морзе 4: Гидравлическое выдвижение пиноли по М коду для легкой настройки под любые размеры заготовок, в рамках параметров рабочей зоны.
-
Температурно-регулируемая сборка: Передняя бабка и шпиндель собраны в контролируемых условиях, что способствует повышению точности и снижению шума.
-

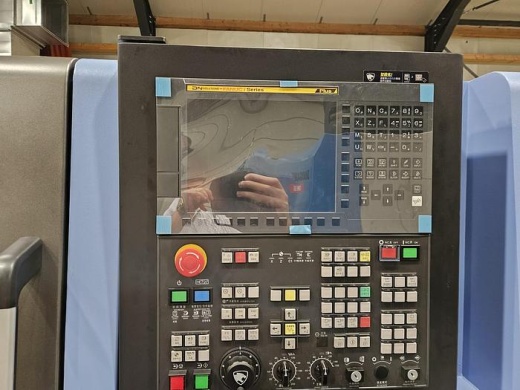

ЧПУ: комплектуются наиболее популярной и легко осваиваемой системой ЧПУ DN Solution Fanuc i-Series, основанной на FANUC 0i-TF Plus. Эта система обладает высоким функционалом, включая 2 Мб объема памяти, возможность хранения до 1000 программ в памяти ЧПУ и средства кастомизации интерфейса (FANUC Picture). Благодаря популярности данной системы, проще найти квалифицированного оператора для работы на таких станках
Станки Lynx 235M II являются отличным решением для предприятий, стремящихся к максимальной эффективности и точности в производстве. Если вас интересует данная модель, специалисты ТЕХНО-СБ готовы ответить на любые ваши вопросы. Закажите технико-коммерческое предложение (ТКП) сегодня!
| Серия | Lynx |
| Модель | Lynx 235M II |
| Система ЧПУ | FANUC 0i -TF Plus ( DN Solutions) |
| Перемещения | |
|---|---|
| Ось X (мм) | 175 |
| Ось Z (мм) | 550 |
| Максимальный диаметр над станиной (мм) | 510 |
| Максимальный диаметр над суппортом (мм) | 290 |
| Расстояние между центрами (мм) | 500 |
| Шпиндель | |
| Частота вращения (об/мин) | 4500 |
| Мощность двигателя (кВт) | 15 / 18.5 |
| Крутящий момент (пост \ 30 мин) (Нм) | 179.4 |
| Количество ступеней коробки скоростей (шт) | бесступенчато |
| Проходное отверстие шпинделя (мм) | 776 |
| Токарный патрон, диаметр (мм) | 210 |
| Торец шпинделя (мм) | А2-6 |
| Максимальный диаметр обрабатываемого прутка (мм) | 65 |
| Подачи | |
| Рабочий ход по осям X\Y\Z (мм/мин) | 12000 \ - \ 12000 |
| Холостой ход по осям X\Y\Z (м/мин) | 30 \ - \ 36 |
| Общие параметры | |
| Объем бака СОЖ (л) | 200 |
| Потребляемая мощность (КВА) | 24 |
| Масса станка (кг) | 3300 |
| Габариты занимаемой площади (мм) | 2895 х 1620 |
| Высота (мм) | 1650 |
| Тип направляющих | качения |
| Инструментальная система | |
| Тип системы | гидравлическая револьверная головка |
| Количество инструмента (шт) | 12 |
| Мощность фрезерного шпинделя (кВт) | 3.7 / 5.5 |
| Частота вращения фрезерного шпинделя (об/мин) | 6000 |
| Сечение державки (мм) | 25 |
| Время смены (сек.) | 0.15 |
| Задняя бабка | |
| Конус пиноли | МТ4 |
| Диаметр пиноли (мм) | 65 |
| Ход пиноли (мм) | 80 |
