Токарный станок: назначение и применение в разных отраслях

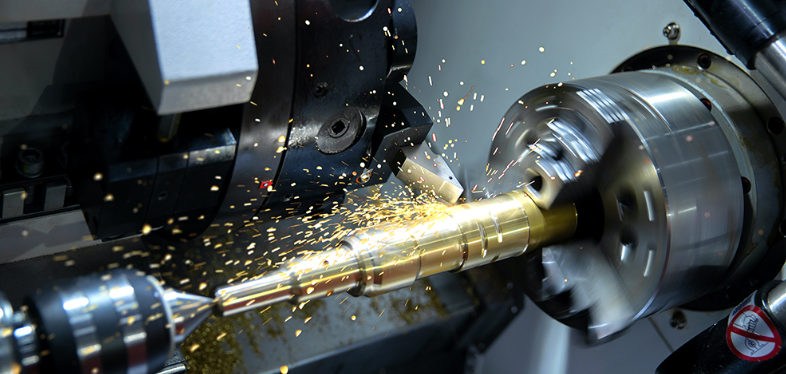

Предназначен для обработки металлических заготовок различной формы. Основным элементом является режущий инструмент из специального сплава, который взаимодействует с вращающейся заготовкой и снимает с нее слой металла. Некоторые модели дополнительно оснащают фрезерными головками, с помощью которых выполняют фрезеровку и существенно расширяют спектр задач.
Оборудование широко применяют в приборостроении, автопроме, авиации. С его помощью изготовляют втулки, валы, подшипники, другие детали точной формы, сложнопрофильные изделия по индивидуальным чертежам.
Основные задачи
К основным токарным операциям относятся:
- обточка наружных поверхностей цилиндров, конусов;
- расточка внутренних полостей;
- подрезка торцов;
- нарезание резьбы и канавок;
- сверление глухих и сквозных отверстий;
- разделение заготовки на части.
Классификация токарных станков
У каждой модели есть буквенно-цифровая маркировка, которая включает назначение оборудования и основные параметры. Первая цифра означает вид станка: токарный, фрезерный или иной; вторая — подтип (направление движения, уровень автоматизации); третья и четвертая — конструктивные особенности.
Буквенные обозначения: Н — нормальная точность; В — высокая; С — сверхточная; Ц — наличие цифрового управления.
Классификация по конструкции
По положению шпинделя различают: горизонтальные и вертикальные. Первые — требуют больше места, подходят для тяжелых или крупногабаритных заготовок; вторые — компактные модели, удобны в небольших помещениях.
По типу направляющих: горизонтальные, вертикальные, наклонные.
По типу инструментальной системы: револьверные головки (до 12 резцов), инструментальные магазины (до 300 инструментов).
По функциям и типу работ: многорезцовые, карусельные, затыловочные, винторезные, револьверные, универсальные.
Различия между станками с ЧПУ и ручным управлением
Оба типа станков выполняют похожие задачи по металлообработке, но отличаются по принципу действия, точности, производительности и степени автоматизации. Действия оборудования с ЧПУ автоматически контролируются специально написанной программой, с ручным — оператор самостоятельно управляет всеми движениями инструмента.
Ручные модели проще обслуживать, настраивать и ремонтировать, они хорошо подходят для выполнения единичных работ. С ЧПУ — технически сложнее, требуют специализированного обслуживания и настройки, но незаменимы в массовом производстве при высоких требованиях к точности.
Особенности ручного станка:
- низкая скорость обработки и повторяемость при серийном производстве;
- требует физического вмешательства в процесс, точность зависит от мастерства оператора;
- ограничен в выполнении нестандартных деталей, со сложной геометрией;
- дешевле в покупке и обслуживании.
Особенности с ЧПУ:
- высокая точность и повторяемость, которая необходима в массовом производстве;
- автоматизация всех процессов, одновременная работа нескольких осей, высокая производительность;
- минимальное физическое вмешательство, важно уметь программировать команды ЧПУ;
- обработка сложных 3D-форм, комплексное комбинирование точения, сверления, фрезерования;
- высокая стоимость, однако быстрая окупаемость в серийном производстве.
Устройство токарного станка
Современные токарные центры с числовым программным управлением представляют собой высокотехнологичное оборудование, которое предназначено для автоматизированной обработки деталей с минимальным участием человека в данном процессе.
Основные узлы и системы токарного станка
Станина — массивное основание для устойчивости оборудования и снижения вибрации. На ней закреплены основные узлы оборудования и элементы, обычно устанавливают на бетонное покрытие.
Передняя и задняя бабка — механизмы фиксации и вращения заготовки. Передняя бабка, как правило, расположена слева и служит опорой для шпинделя. Внутри нее размещен приводной двигатель и механизмы для вращения шпинделя, она также обеспечивает точность осевой стабилизации.
Задняя бабка расположена на противоположной стороне от передней, может быть установлена и зафиксирована в нужной позиции вдоль станины. Она служит для поддержки длинных заготовок. Иногда внутри устанавливают инструмент для вспомогательной обработки, однако не используют в операциях с доступом к торцу детали, поскольку она может препятствовать перемещению инструмента или каретки.
Шпиндель отвечает за передачу крутящего момента и вращение заготовки, он включает в себя механизм управления вращением и группу подшипников. На современных моделях напротив основного может быть установлен вспомогательный шпиндель. Это позволяет обрабатывать обратную сторону детали без ее переворота, экономить время и снизить погрешность. От мощности привода шпинделя и его конструктивных особенностей зависит, какие размеры заготовок и из каких материалов можно обрабатывать на данном станке.
Каретка перемещает режущий инструмент вдоль оси вращения заготовки. Ее основными элементами являются седло и поперечный суппорт. В некоторых конструкциях также встречается специальный узел — револьверная головка, которая помогает оперативно менять рабочие инструменты без участия оператора. Это ускоряет процесс и позволяет выполнять несколько операций за один рабочий цикл.

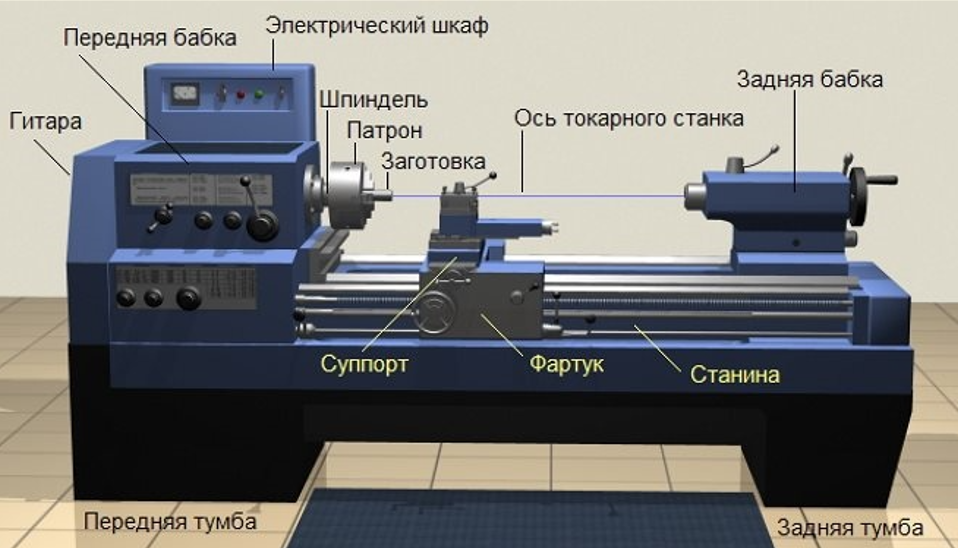

Для фиксации заготовки используют зажимы, патроны и цанги. Патрон способен удерживать изделия различной формы и размера, с помощью цанговых зажимов фиксируют небольшие цилиндрические детали. Схема токарного станка приведена ниже.

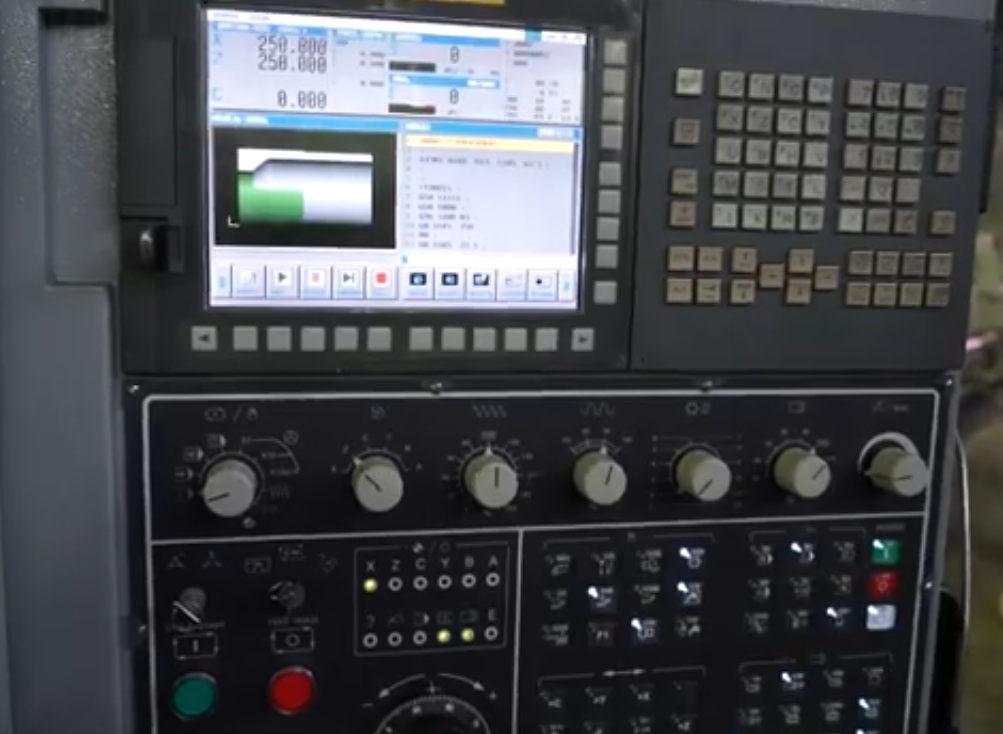

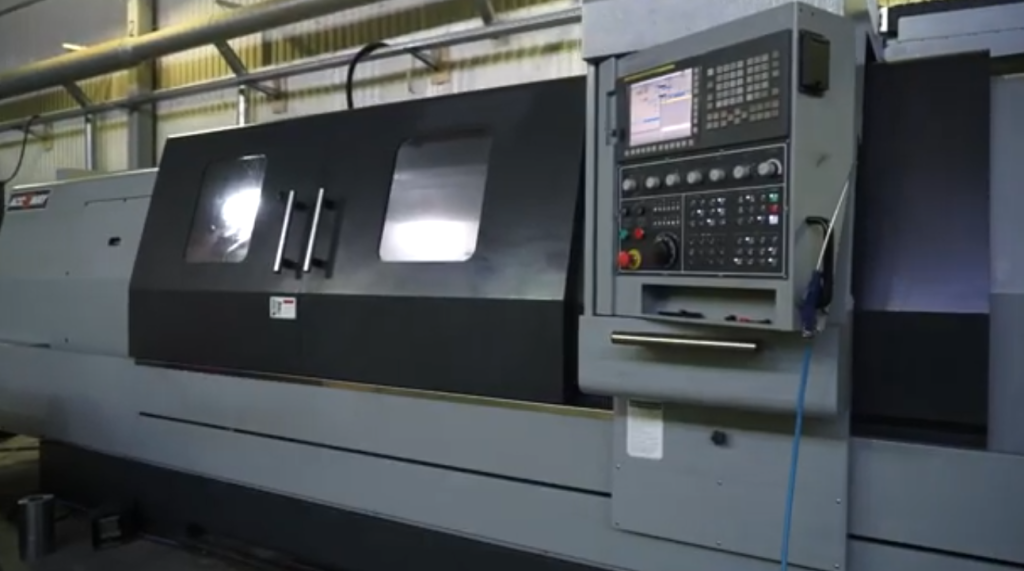

Система ЧПУ включает контроллер, дисплей и блок памяти. Оператор через панель управления вводит управляющие команды для исполнительных узлов, настраивает нужные параметры обработки, отслеживает процесс, при необходимости вносит корректировки. Современные дисплеи поддерживают визуализацию траектории движения инструмента, заготовки, диагностику состояния оборудования.

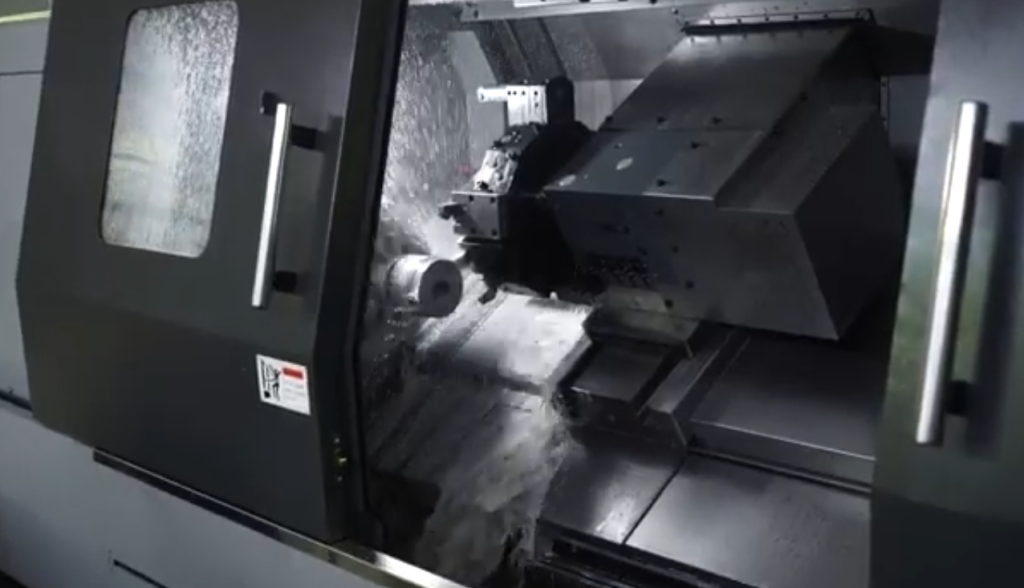

Система охлаждения подает в зону резки смазочно-охлаждающую жидкость и удаляет стружку.
Принцип работы
Выше мы рассмотрели общее устройство токарного станка по металлу. Теперь разберем основные этапы работы, которые полностью автоматизированы и включают:
- установку заготовки на шпиндель;
- выбор подходящих рабочих инструментов, их автоматическая замена по необходимости;
- задание обрабатывающей программы;
- автоматическое позиционирование;
- многократные проходы инструмента по заданным координатам;
- измерение основных параметров, диагностика, контроль размеров детали;
- снятие готового изделия.
Современные технологии в токарной обработке
С развитием автоматизации токарные операции стали не просто механическим, а высокотехнологичным процессом, который включает цифровое моделирование, интеллектуальное управление и автоматический контроль качества.

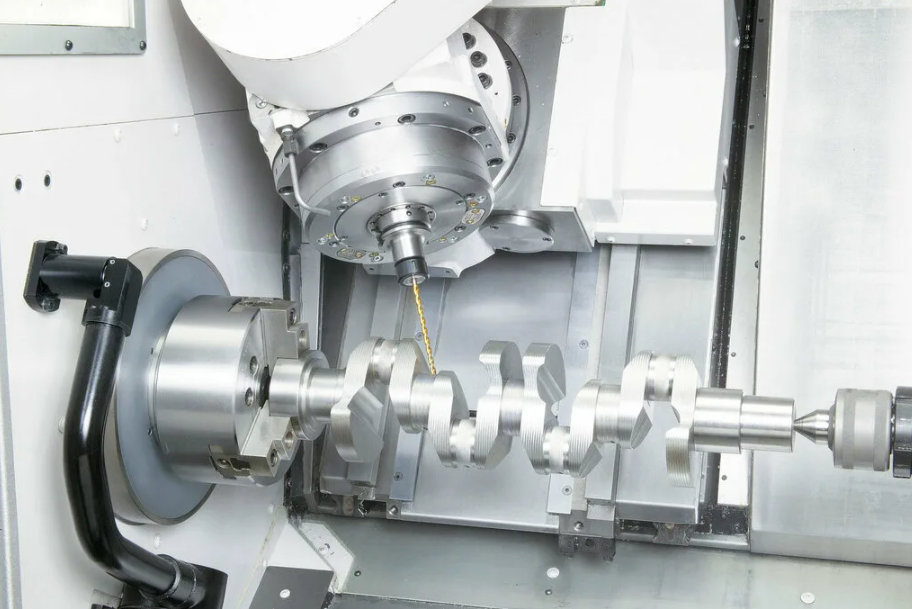

Станки с возможностью многоосевой обработки Multi-Axis Turning выполняют сложнейшие операции без необходимости в переустановке детали. Комбинированные токарно-фрезерные центры производят токарные, сверлильные, фрезерные операции за одну установку, это оптимизирует производственный цикл и повышает точность.

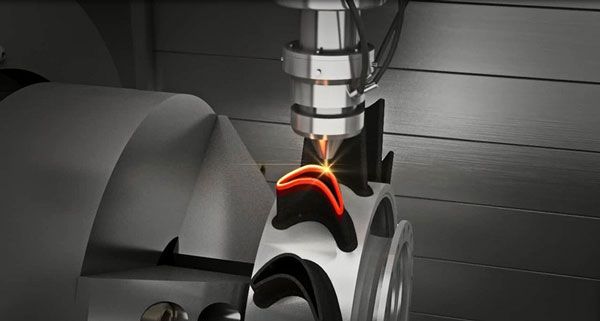

Более продвинутые модели оснащены функцией 3D-печати и последующей механической обработки, что позволяет производить детали с высокой адаптацией и минимизировать отходы.

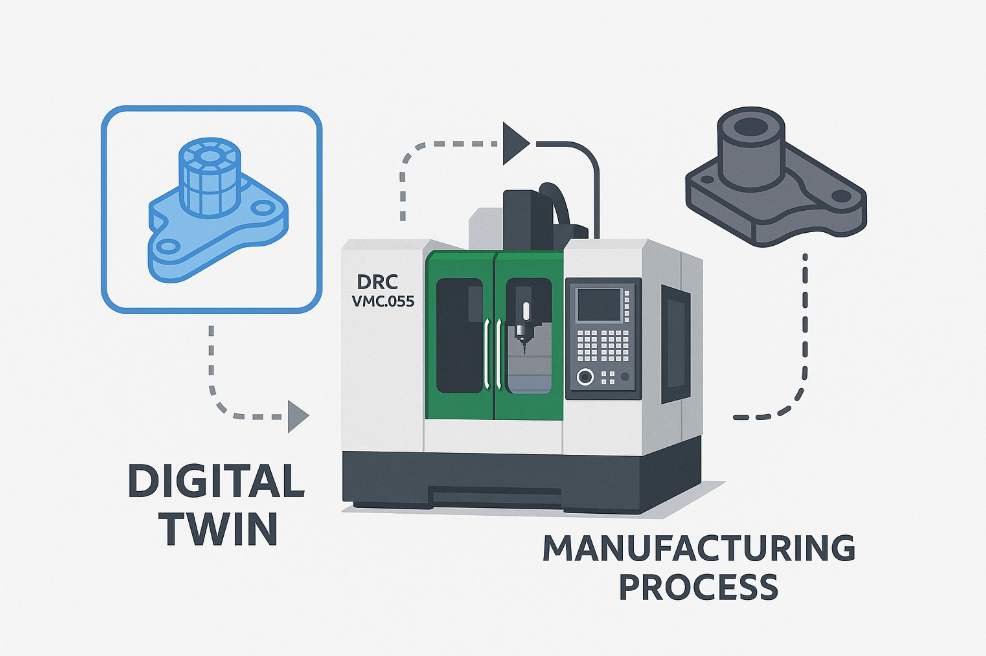

Функция виртуального моделирования Digital Twin — это цифровой двойник детали, станка и процесса, который позволяет прогнозировать поведение оборудования, моделировать производство и снижать риски на этапе подготовки.
Высокопрочные сплавы и покрытия нового поколения увеличивают срок службы режущих инструментов, позволяют быстро и точно обрабатывать титан, инконель, жаропрочные стали и другие труднообрабатываемые материалы.
Автоматические системы контроля, интеллектуальные датчики обратной связи следят за корректной работой инструмента, нагрузкой, вибрациями, температурой и другими параметрами. Все эти интеллектуальные технологии соответствуют современным требованиям токарной обработки, предотвращают аварии, износ оборудования, сокращают количество ошибок и брака.

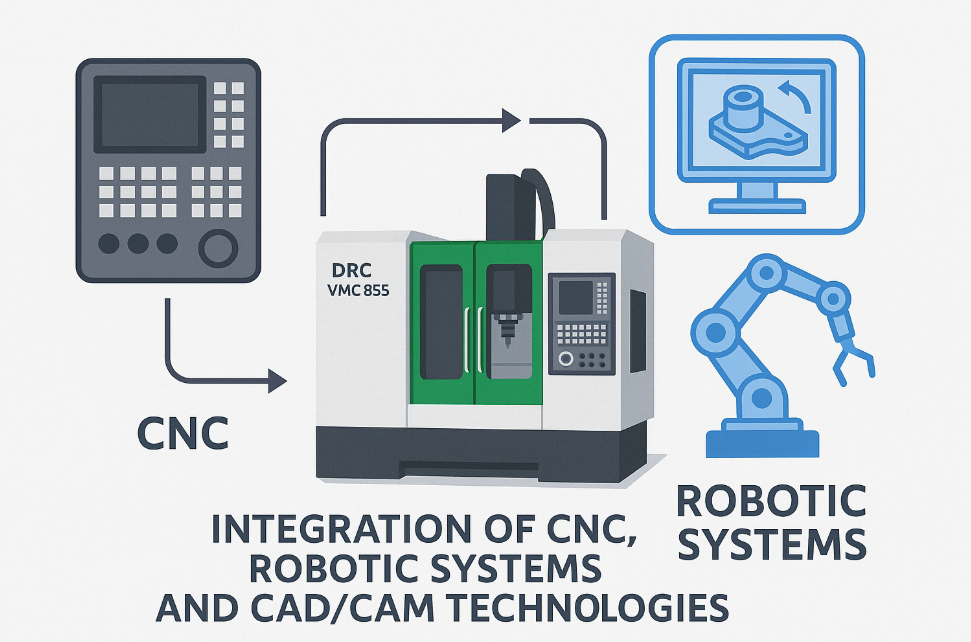

Интеграция ЧПУ, роботизированных систем и CAD/CAM технологий
Металлообрабатывающее производство сейчас активно переходит к автоматизированным системам, которые объединяют числовое программное управление, робототехнику и CAD/CAM-технологии. Все это позволяет добиться максимальной точности, гибкости, скорости изготовления деталей любой сложности.
С помощью сервиса CAD (Computer-Aided Design) создают различные цифровые 2D- и 3D-модели деталей, CAM (Computer-Aided Manufacturing) — автоматически генерируют управляющие программы на основе моделей CAD.
ЧПУ по заданной программе обеспечивает высокоточную механическую обработку, минимизирует влияние человеческого фактора и возникновения ошибок в работе. Встроенные роботизированные системы выполняют вспомогательные функции: загрузка и выгрузка заготовок, смена рабочего инструмента, перемещение подвижных узлов оборудования, контроль качества.
Вся работа происходит без непосредственного участия человека, оператор только контролирует процесс через панель управления, при необходимости вносит корректировки.
Использование ЧПУ позволяет:
- увеличить производительность при меньшем участии человека в данном процессе;
- повысить точность и качество, сократить количество бракованных деталей;
- изготавливать сложные изделия по CAD-чертежам;
- централизованно управлять процессом с помощью современных цифровых платформ Smart Factory;
- быстро перенастраивать оборудование под новые задачи;
- повысить безопасность труда.
Заключение
В статье подробно рассказали, что такое токарный станок и для чего он нужен. Знание и понимание конструкции, работы ключевых узлов позволяет эффективно использовать его возможности, повышать производительность, достигать высокого качества обработки. Выбрать для себя современный токарный станок с различными функциями вы найдете в этом разделе. На нашем сайте в каталоге вы найдете все необходимое оборудование для токарных и фрезерных работ.
