Станки с ЧПУ или станки с ручным управлением: что выбрать?

Содержание

• Как работает ручной станок и где он применяется
• Станок с ЧПУ: что это и как работает
• Чем станок с ЧПУ отличается от ручного
• Плюсы и минусы каждого типа
• Ручное управление или ЧПУ: как выбрать станок под свои задачи
• Типичные ошибки при выборе
• Заключение

Выбор между ручным управлением и ЧПУ влияет на точность обработки, объем выпуска и себестоимость деталей. В статье разбираем различия двух типов оборудования, их плюсы и минусы и подходы к выбору под условия конкретного производства.

Ручные станки и оборудование с ЧПУ решают разные задачи, и выбор между ними влияет не только на первоначальные затраты, но и на то, какие детали удастся обрабатывать, с какой точностью и в каком объеме. Разберем, какие преимущества имеет оборудование с ЧПУ, что это дает на практике, есть ли сценарии, в которых ручной станок показывает себя лучше.

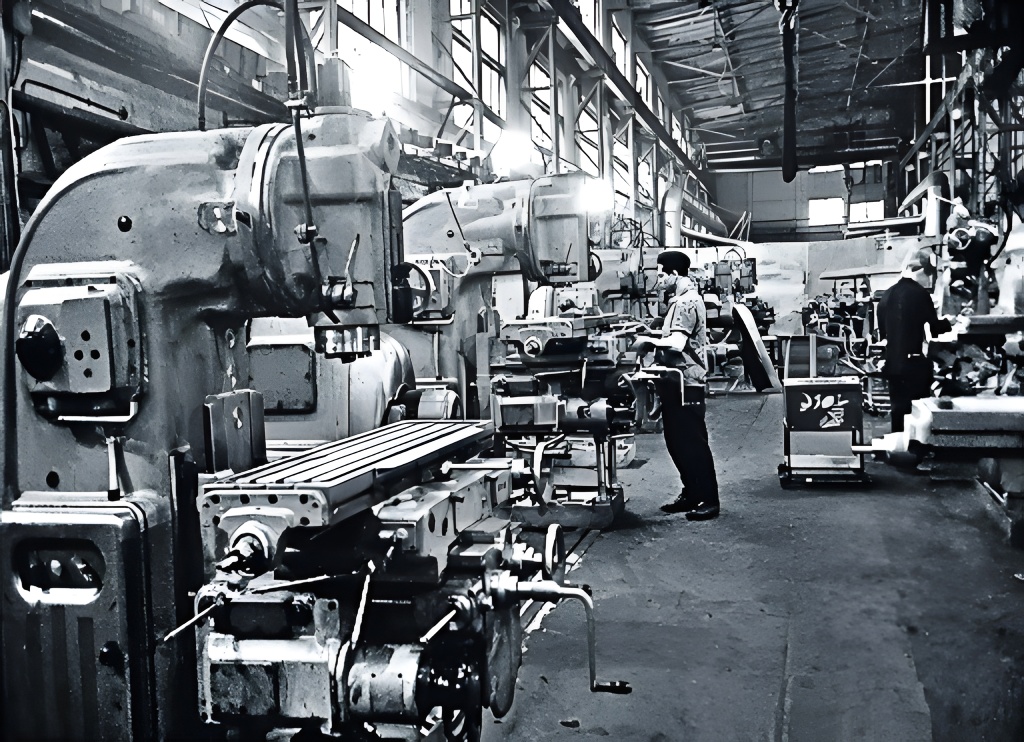

Как работает ручной станок и где он применяется

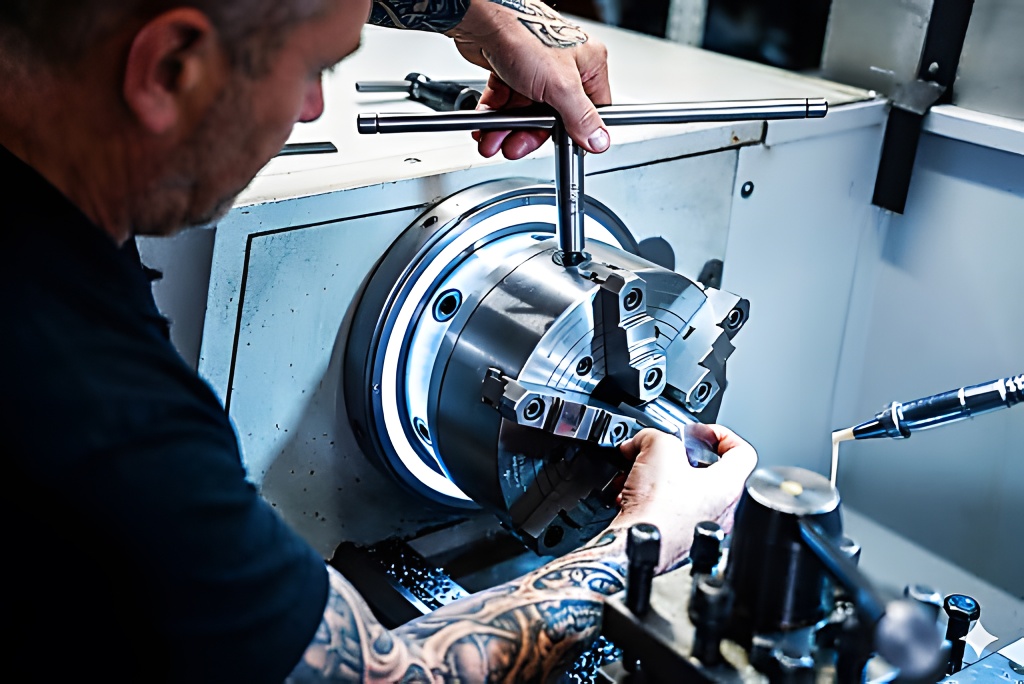

Ручной станок — это оборудование, на котором все рабочие движения инициирует и контролирует фрезеровщик или токарь-универсал. Системы ручного управления станками включают рукоятки, маховики, рычаги и лимбы — с их помощью специалист задает подачу, глубину резания, скорость и направление перемещения. Он чувибрацию, оценивает поведение стружки и при необходимости корректирует режимы прямо в ходе цикла, без остановки. Именно такая прямая обратная связь делает ручной станок незаменимым там, где нужна гибкость, а не повторяемость. Опытный токарь подберет режимы под нестандартный материал или нетипичную деталь, для которых программу заранее написать невозможно.

Станок с ручным управлением раскрывает свои преимущества:

• в единичном и мелкосерийном производстве с постоянно меняющейся номенклатурой;
• в ремонтных мастерских, где детали нестандартные и чертежей нет;
• на вспомогательных операциях — подгонке, доводке, восстановлении;
• в учебных мастерских, где отрабатывают базовые навыки обработки;
• при ограниченном бюджете и невысокой загрузке производства.

Граница возможностей ручного управления проходит там, где нужна стабильная повторяемость на тираже. Выпуск сотни деталей подряд с допуском ±0,01 мм ручное управление не обеспечит даже с самым квалифицированным оператором.

Станок с ЧПУ: что это и как работает

На станке с ЧПУ движение инструмента задается автоматически. Технолог-программист пишет управляющую программу, оператор запускает ее, а станок выполняет: перемещает инструмент по заданным траекториям, выдерживает подачу и глубину резания, производит смену инструменты и удаляет стружку из зоны обработки. Система управления непрерывно сравнивает фактическое положение инструмента. Специалисту не требуется вручную вращать рукоятки и перемещать инструмент.

При подготовке программ используют CAD-, CAM- и CAE-системы. Подробнее о том, что такое ЧПУ в современных станках и как с ним работают, мы рассказывали в статье о программировании.

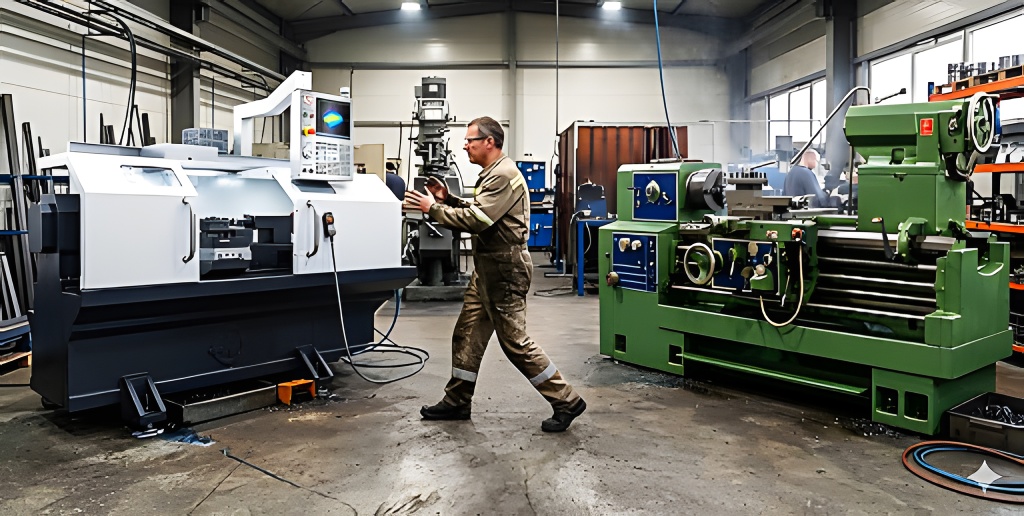

Чем станок с ЧПУ отличается от ручного

Собрали основные различия оборудования в таблицу:

Ключевое значение на практике имеет повторяемость. Опытный оператор на ручном станке способен выдержать заданный допуск на одной детали, но удержать те же параметры на сотой подряд — статистически невозможно. Для чего нужен станок ЧПУ? Чтобы точно воспроизводить деталь раз за разом.

Второе принципиальное различие — доступная геометрия. Обработка торовых поверхностей, создание карманов с непрерывно меняющимся радиусом скругления и одновременное движение по нескольким осям (сложная интерполяция) на классическом ручном станке технически нереализуемы. В таких случаях единственно возможным решением является применение станка с ЧПУ.

Плюсы и минусы каждого типа

Лучший по всем параметрам вариант выделить невозможно. В одних сценариях эффективно работают ручные станки, в других — модели с ЧПУ.

Главные плюсы ручных станков:

• низкая стоимость оборудования и обслуживания;
• быстрая переналадка на новую деталь;
• независимость от CAM-системы и технолога-программиста.

При единичном производстве и нестандартных задачах ручной станок помогает работать быстрее и обходится дешевле, чем модель с ЧПУ.

Ограничения обусловлены человеческим фактором. Точность и повторяемость зависят от квалификации конкретного токаря или фрезеровщика. Обработка криволинейных поверхностей вручную либо невозможна, либо требует непропорционально больших трудозатрат. При росте серийности производительность упирается в возможности оператора и не масштабируется.

Модель с ЧПУ обеспечивает стабильную повторяемость независимо от смены, усталости и квалификации конкретного оператора: при отлаженной программе и исправном инструменте и оснастке первая и тысячная деталь выходят в одном допуске. Другие преимущества станков с ЧПУ:

• возможность обработки сложной геометрии;
• высокая производительность в серии;
• снижение зависимости от дефицитных высококвалифицированных токарей и фрезеровщиков.

Минусы у станков с ЧПУ тоже имеются: высокая начальная стоимость, затраты на CAM-систему, оснастку и обучение технолога-программиста. Переналадка занимает заметно больше времени, чем на ручном станке, поэтому при частой смене номенклатуры она превращается в реальные производственные потери. Обслуживание сложнее. При малой и нестабильной загрузке затраты на содержание не окупаются.

Ручное управление или ЧПУ: как выбрать станок под свои задачи

Тип оборудования подбирают под условия конкретного производства с учетом следующих факторов:

• Серийность. Для выполнения единичных и нерегулярных заказов рациональнее взять ручной станок: затраты на программирование ЧПУ не окупаются. На стабильных партиях от 20–50 штук ЧПУ выигрывает по производительности и качеству.
• Сложность деталей. Тела вращения с прямолинейными профилями и плоские детали с отверстиями легко обрабатываются и на ручном оборудовании. Криволинейные контуры, трехмерные поверхности, несколько баз — задачи только для ЧПУ.
• Требования по точности. Квалифицированный оператор на исправном ручном станке стабильно выдерживает 7–8-й квалитет, в лучшем случае 6-й, но не в серии. 6-й квалитет на партии от 50 штук стабильно обеспечивает ЧПУ.
• Экономика. Станок с ЧПУ в несколько раз дороже аналогичного ручного; к его стоимости прибавляются CAM-система, оснастка, обслуживание. Но если посчитать себестоимость детали при реальной загрузке и конкретной номенклатуре, покупка такого оборудования нередко оказывается оправданной.
• Кадровая ситуация. Токаря или фрезеровщика 5–6-го разряда найти все сложнее. ЧПУ снижает зависимость от таких специалистов: оператор загружает заготовку, контролирует процесс и снимает деталь. Технолога-программиста подготовить быстрее, чем вырастить мастера-универсала.
• Гибкость номенклатуры. При ежедневной обработке десятков разных позиций малым тиражом каждая новая деталь требует написания программы, наладки и пробного запуска. В таком режиме затраты на переналадку нивелируют производственные преимущества ЧПУ.

Для большинства небольших предприятий оптимальным решением является комбинирование оборудования: ручное — применяют для оперативных и нестандартных задач, а станки с ЧПУ — для серийного производства и обработки деталей сложной геометрии.

Типичные ошибки при выборе

При покупке металлообрабатывающего оборудования предприятия допускают типовые просчеты, которые приводят к производственным потерям, простоям и снижению рентабельности. Ниже — наиболее распространенные промахи:

• Покупка ЧПУ без реальной загрузки. Оборудование приобретают с расчетом на будущий рост производства, при этом фактическая загрузка остается на уровне 10–15% от возможностей станка. Затраты на амортизацию и сервисное обслуживание поглощают экономию от внедрения ЧПУ. Окупаемость такого станка достигается только при стабильной и достаточной загрузке.
• Ставка на устаревший парк оборудования при росте серийности. Некоторые предприятия продолжают работать только на универсальных станках из-за привычки, ограниченного бюджета или уверенности, что «обычного» оборудования достаточно. При росте объемов и требований к стабильности это ограничивает развитие производства: увеличивает зависимость от отдельных специалистов, повышает риск брака и не позволяет масштабировать выпуск.
• Недооценка затрат на переналадку ЧПУ. Переход с одной детали на другую занимает от часа и больше: загрузка программы, выставление инструмента, пробный запуск, контрольные замеры. При частой смене номенклатуры время переналадки превращается в значительные производственные потери, которые необходимо учитывать на этапе планирования.

Еще одна ошибка, которая встречается реже — выбор по цене, а не по задаче. Но низкая цена ручного станка теряет значение, если оборудование не обеспечивает требуемую геометрию и точность обработки.

Большинство перечисленных ошибок возникает не из-за технических характеристик оборудования, а из-за недостаточной оценки производственных условий: реальной загрузки, структуры номенклатуры, кадровой ситуации и стоимости эксплуатации. Корректный расчет этих параметров до покупки позволяет подобрать станок под задачу.

Заключение

Область применения станков с ЧПУ — серийный выпуск деталей со сложной геометрией и жесткими допусками, когда требуется стабильная повторяемость и высокая производительность. Ручное оборудование оправдано при единичном производстве, нестабильной номенклатуре и простой геометрии деталей.

В каталоге «Техно-СБ» представлены станки с ЧПУ для металлообработки: токарные и токарно-фрезерные, фрезерные обрабатывающие центры (включая 5-осевые и портально-фрезерные), горизонтально-расточные станки, автоматы продольного точения, лазерные комплексы и решения для автоматизации производства. Специалисты компании помогут подобрать оборудование под конкретные задачи и сопроводят на всех этапах — от внедрения до сервисного обслуживания.
